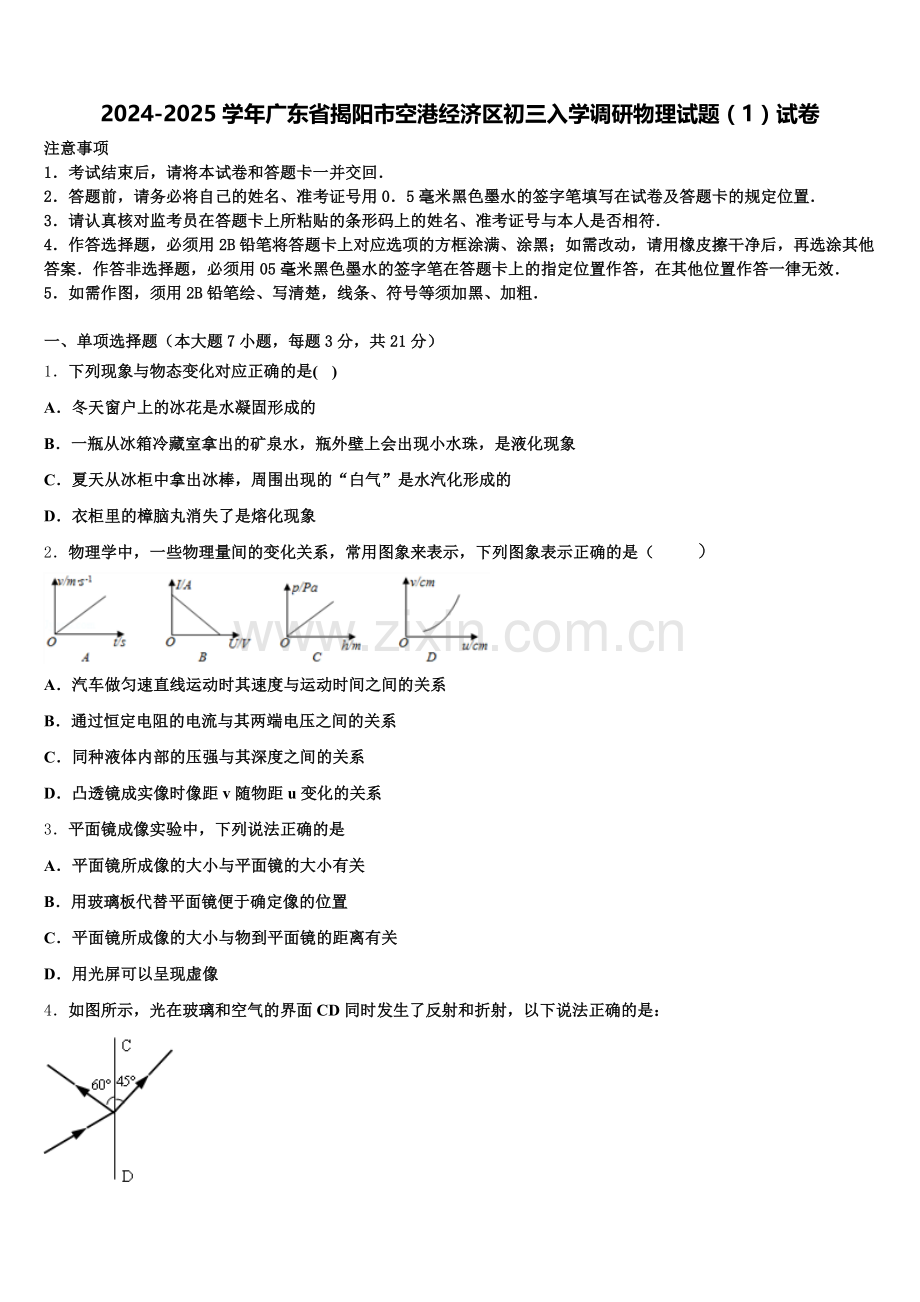

2024-2025学年广东省揭阳市空港经济区初三入学调研物理试题（1）试卷含解析.doc

2024-2025学年广东省揭阳市空港经济区初三入学调研物理试题（1）试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列现象与物态变化对应正确的是( )
A．冬天窗户上的冰花是水凝固形成的
B．一瓶从冰箱冷藏室拿出的矿泉水，瓶外壁上会出现小水珠，是液化现象
C．夏天从冰柜中拿出冰棒，周围出现的“白气”是水汽化形成的
D．衣柜里的樟脑丸消失了是熔化现象
2．物理学中，一些物理量间的变化关系，常用图象来表示，下列图象表示正确的是（ ）
A．汽车做匀速直线运动时其速度与运动时间之间的关系
B．通过恒定电阻的电流与其两端电压之间的关系
C．同种液体内部的压强与其深度之间的关系
D．凸透镜成实像时像距v随物距u变化的关系
3．平面镜成像实验中，下列说法正确的是
A．平面镜所成像的大小与平面镜的大小有关
B．用玻璃板代替平面镜便于确定像的位置
C．平面镜所成像的大小与物到平面镜的距离有关
D．用光屏可以呈现虚像
4．如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是：

A．入射角为60°，界面右侧是空气
B．折射角为45°，界面右侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为45°，界面左侧是玻璃
5．以下事例与物理知识对应的是
A．打开锅盖看到“白气”---液化现象
B．吹电风扇感到凉爽---风扇转动降低了室温
C．用验钞机检验人民币的真伪---利用红外线使荧光物质发光
D．人造卫星围绕地球做匀速圆周运动---受到平衡力作用
6．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是

A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗
7．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
二、填空题（本大题7小题，共21分）
8．如图所示的仪器A叫做_____，实验时可以通过观察两管中液面的_____来判断橡皮膜B所受的_____大小。若实验中只提供了如图所示的材料和器材，那么，该实验装置可以探究_____的关系。

9．冬天手冷时，我们经常将两只手相互搓搓使手暖和，这是利用_____的方式使手的内能增加；也可以用“暖手宝”焐手，这是利用_____的方式增加手的内能．
10．如图所示R为定值电阻，电源电压不变，在a、b间接一个“2.5V 0.5A”的小灯泡时恰能正常发光，若在a、b间换接一个“2.5V 0.6A”的小灯泡时，通过小灯泡的电流______（选填“大于”、“小于”或“等于”）0.6A。

11．如图所示，在水平拉力F的作用下，物体A以0.2m/s的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3N，则A与地面间的摩擦力f＝_____N，拉力F的功率_____W（滑轮、弹簧测力计的重力以及滑轮与绳的摩擦不计）；若A与地面间的摩擦力不变，当机械效率为80%时，拉力F为_____N。

12． “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，应将用电器的开关装在______线上；带有金属外壳的家用电器，其金属外壳应______．
13．将重为6N物体全部压入水中，物体排开的水重为8N，此时物体受到浮力为___N；放开物体，物体将____（选填“上浮”、“下沉”或“悬浮”）；待物体静止时所受浮为___N．
14．在“探究串联电路电压的特点”活动中，小明同学在测量灯泡L1两端的电压时，闭合开关，发现电压表的示数为零，原因可能是灯泡L1短路或者是L2_____。

三、作图题（共7分）
15．如图是小明家庭中，用电的简化电路，下列说法错误的是
​
A．a线是火线 B．灯泡、电视、台灯等是并联在电路中
C．线路中出现短路时漏电开关会自动跳闸 D．因为开关控制整个电路，断开后灯泡不会发光，台灯插头插上后也不会发光
16．如图所示，O为杠杆的支点，请作出F1的力臂L1。

17．完成图中的光路图（画出每条入射光线对应的折射光线）．

四、实验题（本大题共5小题，共20分）
18．在“测量牛奶密度”的实验中。大山先将牛奶倒入量筒，如图所示，则牛奶的体积为______ cm3；接着将天平放在水平工作台上，将游码移至称量标尺左端的“0”刻度线上，调节_______，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶全部倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图所示，则烧杯和牛奶的总质量为_______g。
根据以上实验数据计算出牛奶的密度为_______kg/m3，用该方法测得的牛奶的密度比真实值偏_______。 （选填“大”或“小”）

19．在测量未知电阻Rx的实验中，提供的实验器材如图甲所示．

（1）用笔线代替导线，将图甲中实物电路连接完整．
（_______）
（2）闭合开关后，调节滑动变阻器，当电压表的示数为1.2V时，电流表的示数如图乙所示，则Rx＝_____Ω．
（3）该同学又设计一如图丙所示的测量电路，测量小灯泡正常发光时的电阻和额定功率，其中R0为已知定值电阻，请把下列的实验步骤补充完整．
①闭合开关，调节滑动变阻器，使灯泡正常发光；
②把S1拨到_____，测量灯泡与R0串联后的总电压U；
③保持滑动变阻器滑片P的位置不变，再将S1拨到_____，测出R0两端的电压U0；
④小灯泡正常发光时的电阻RL＝_____；小灯泡的额定功率P额＝_____．（均用R0、U、U0表示）
20．小华同学用“伏安法”来测量定值电阻Rx的阻值（约为10Ω），于是他从学校实验室借了一些器材，连接了如图甲所示的实物电路，其中滑动变阻器标有“30Ω 1A”字样。
物理量
实验序号
电压U（伏）
电流I（安）
1
2.8
0.22
2
2.2
0.27
3
1.6
0.30

（1）用图（甲）所示电路测量未知电阻所依据的原理是_____；实际操作中，小华小组发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是_____。
A．电源 B．电阻Rx C．滑动变阻器
（2）另一组的小明按照电路图连接实物电路，检查无误后闭合开关发现电压表如图乙所示，各元件均无故障，则造成这一现象的原因可能是：_____。
（3）正确操作后闭合开关，电流表示数为0.12A，电压表示数为1.8V，则电源提供的实际电压为_____V，计算Rx 的阻值为_____Ω．为了使测量结果更可靠，下一步的操作是_____。
（4）随后小华改做“测定小灯泡的电功率”实验，重新选择了电源（电压保持不变）、待测小灯泡（标有“0.27A”字样）、电流表、电压表（只有0～3V档完好）、滑动变阻器、开关及导线若干。小华正确连接电路后进行实验，在移动变阻器滑片至某一位置时，发现电压表示数为3V、电流表示数为0.22A．他经过思考重新连接电路进行实验，将新测得的三组数据记录在表格中，则小灯泡的额定功率为_____W。
21．在“探究液体的沸腾特点”的实验中，小明选用完全相同的电热棒、烧杯和温度计，分别对甲（200g水）、乙（100g水）、丙（100g煤油）进行测量，所得数据的温度一时间图象如图，请根据图象分析：

（1）同种液体的沸点与质量的大小_____（选填“有关”或“无关”）；
（2）实验中，电热棒加热时间的长短反映了_____；
（3）小明发现：三杯液体加热到沸腾的过程，温度升高的快慢不同，乙比甲升温的快是因为_____；丙比乙升温的快是因为_____。
22．为了“探究磁生电的条件”，小明设计了如图所示装置，主要器材有：铁架台，U形磁体、灵敏电流计、金属杆（金属杆用细导线连接并悬挂于铁架台上）、开关及导线若干．

（1）图中金属杆、灵敏电流计及开关的连接方式是_______ 联．
（2）小明正确安装好器材，便开始观察灵敏电流计，结果发现指针没有发生偏转，出现这 个问题最有可能是因为_________造成的．
（3）解决了（2）中的问题后，小明再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，此现象叫做____现象，灵敏电流计的制作原理与普通电流计相同，其原理是_____________________________．
（4）经历了（2）、（3）的探究，小明便得出了通过磁场获得电流的条件：①有一个闭合的 电路；②电路中的一部分导体要在磁场中运动．对于他的结论，你认为哪一条还不够准 确？_____（选填：“①”或“②”），要使结论准确，你应该怎样继续做探究实验，从而得出正确的结论？你进一步探究实验的具体做法是：_____．
五、计算题（本大题共2小题，共13分）
23．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：
座椅垫处于“低温”时，电路中的电流是多少？座椅垫处于“高温”挡时，5min产生热量是多少焦耳？加热片R1的阻值是多少？
24．如图所示的电路中，电源电压保持不变，电阻R1的阻值为 20Ω．闭合开关S，电流表A1的示数为 0.3A，电流表A2的示数为 0.2A．求：
电源电压U；电阻R2的阻值．
六、综合能力题（本大题共3小题，共18分）
25．当滑雪者从雪山顶峰风驰电掣般下滑时，白雪轻飘飘、软绵绵的，却可以承托高速奔驰的滑雪者．这是因为白雪内有很多小孔，小孔内充满空气．踏着滑雪板的人把重力都压在滑雪板上时，雪内的空气就会被逼出；因此，滑雪板不是与雪地直接接触，而是在一层气垫上滑行．这层气垫不但对滑雪板施加一个向上的力，并且减小了雪地与滑雪板之间的摩擦．然而，这层气垫只能维持一段很短的时间．

①雪融化时，温度保持0℃不变，雪是____________（选填“晶体“或“非晶体“）．
②滑雪板可以轻易在雪地上滑行，是由于____________________________．
③如果滑雪者在雪地上停留超过一秒，就会沉下去．若滑雪板的长1.5m、宽12cm，滑雪者的速度最小为______m/s，他才不会在雪地上下沉．
④若滑雪者与滑雪板总重为720N，当其站立在水平雪地上时，滑雪板对雪地的压强为_______Pa．
26．电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度。
感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示。磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成。感温磁钢及其外套、內锅由弹簧支撑。感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底。
煮饭时用手按按钮开关，通过杠杄AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热。当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起。
与铜导线相比，制作电饭锅加热元件的材料应具备的特性是_____（选填字母）。
A．电阻较大，熔点较低
B．电阻较大，熔点较高
C．电阻较小，熔点较低
D．电阻较小，熔点较高设想一下，如果“常温超导”实现，为了节能，常温超导材料_____（填“可以”或“不可以”）替代现有的加热元件。煮饭时用手按按钮开关，杠杆AOC可以省_____；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于_____（填“省力”，“费力”或“等臂”）杠杆。电饭锅煮饭时，电能主要转化为_____能：标准大气压下，用此电饭锅烧水，水沸腾后按钮开关_____（填“会”或“不会”）自动跳起。
27．阅读短文，回答问题：
新型发热材料﹣﹣PTC
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．
PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．
家用固体电热灭蚊器就使用PTC陶瓷电热元件，下图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为_____℃．家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻_____，功率_____，使其温度降低（以上均填变化情况）；反之，也能自动调节．因此用PTC材料制成的电热器具有自动调节功能．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．“冰花”是室内的水蒸气遇到温度低的玻璃，在其内表面凝华为小冰晶，故A不符合题意；
B．从冰箱冷藏室拿出的矿泉水，瓶外壁上会出现小水珠，是空气中的水蒸气遇到温度低的瓶壁，在其表面液化为小水滴，故B符合题意；
C．从冰柜中拿出冰棒，周围出现的“白气”是水蒸气遇冷液化成的小水滴，故C不符合题意；
D．衣柜里的樟脑丸消失了是升华现象，故D不符合题意
2、C
【解析】
试题分析：A. 汽车做匀速直线运动时，速度保持不变，速度的大小与时间无关，在v-t图象上是一条平行于时间轴的直线，故A错误．
B．在电阻一定时，导体的电流与电压成正比，，U-I图象是一条过原点的直线，故B错误．
C．同种液体内部的压强与其深度成正比，深度越深，压强越大，故C正确，符合题意为答案．
D．凸透镜成实像时，物距变大，像距变小，故D错误．
考点：匀速直线运动 液体压强的特点 电流与电压的关系 凸透镜成像规律
3、B
【解析】
A、平面镜所成像的大小与物体的大小有关，与平面镜无关，故A错误；
B、用玻璃板代替平面镜，既能成像，又能观察到替代的物体，便于确定像的位置，故B正确；
C、平面镜所成像的大小与物体大小相等，与物体到平面镜的距离无关，故C错误；
D、光屏能承接实像，虚像不能呈现在光屏上，故D错误．
4、D
【解析】
反射角、入射角与折射角分别指的是反射光线、入射光线与折射光和法线的夹角；同时光反射时，反射角等于入射角，光折射时，由空气斜射入玻璃时，折射角小于入射角，由玻璃斜射入空气时，折射角大于入射角，由图知本是正确选项是D．
5、A
【解析】
A．白气是空气中的水蒸气形成的小水珠,是液化现象.所以A选项是正确的.
B．夏天用电风扇对着人扇风,人感到凉爽是因为扇风加快了身体上汗液的蒸发,蒸发要吸热,从而使人体温度降低,感到凉爽,室温不会降低.故B错.
C．紫外线能使荧光物质发光,制成验钞机.故C错.
D．人造卫星围绕地球做匀速圆周运动，运动状态不断改变，受到非平衡力作用.故D错.
6、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
7、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．

二、填空题（本大题7小题，共21分）
8、U型管压强计高度差压强液体内部压强大小与方向或深度
【解析】
观察图象可知该仪器的名称为：U型管压强计；
当有压力作用在U形管压强计的橡皮膜上时，两管中液面将不在同一水平线上并会出现一个高度差，而且橡皮膜所受的压强越大，压强计中液面的高度差就越大，因此它可以通过两管中液面的高度差来表示橡皮膜所受的压强大小；
观察实验中提供的材料和器材，可以控制金属盒所处深度不变，改变金属盒的方向，探究液体内部压强大小与方向的关系；
也可以控制金属盒的方向不变，改变金属盒所处深度不变，探究液体内部压强大小与深度的关系。
9、做功 热传递
【解析】
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程，这两种方法对改变物体的内能是等效的；
【详解】
两手相互摩擦做功，机械能转化为手的内能，手的内能增大温度升高；利用热水袋暖手，是通过热传递改变手的内能，使手的内能增大温度升高。
10、小于
【解析】
由I=可得，“2.5V、0.5A”的小灯泡的电阻：R1===5Ω，“2.5V、0.6A”的小灯泡的电阻：R2==≈4.2Ω，所以R1＞R2，由题知，在a、b间接一个“2.5V 0.5A”的小灯泡时恰能正常发光，说明a、b两点间的电压为2.5V；当接入“2.5V、0.6A”的小灯泡后，a、b两点间的电阻变小，由串联电路的分压原理知，该灯泡分得的电压小于额定电压2.5V，所以通过它的电流小于其额定电流0.6A。
11、6 1.2 3.75
【解析】
由图知道，水平拉力F与弹簧测力计的拉力是相等的，所以，拉力F=3N；由于使用动滑轮省一半力，所以拉力F是摩擦力的一半，即摩擦力大小是：f=2F=2×3N=6N；由于使用动滑轮省一半力，但要多移动一半的距离，所以绳子自由端运动的速度是物体A运动速度的2倍，即v绳 =2vA =2×0.2m/s=0.4m/s，所以，拉力F的功率：=3N×0.4m/s=1.2W；当机械效率为80%时，即=80%，所以，拉力是：=3.75N。
12、火 接地
【解析】
根据题中““珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识”可知，本题考查安全用电的要求．根据家庭电路的连接以及安全用电常识进行解答．
【详解】
为安全用电，用电器的开关应安装在火线上，断开开关，切断火线，防止接触用电器发生触电事故；带有金属外壳的家用电器，其金属外壳应接地，防止发生漏电事故；
13、8上浮6
【解析】
试题分析：①浸在液体中的物体受到的浮力等于排开的液体受到的重力；
②物体的浮沉条件是：浮力大于重力，上浮；浮力等于重力，悬浮；浮力小于重力，下沉．
用手将物体全部压入水中时，已知物体排开的水重为8N，由阿基米德原理知：此时物体所受的浮力也为8N；
放手后，物体受到的浮力8N大于物体的自重6N，因此物体要上浮．
待物体静止时处于漂浮状态，所以所受浮力等于本身的重力，即为6N．
考点：阿基米德原理
点评：本题考查阿基米德原理和物体的浮沉条件的应用；
阿基米德原理：浸在液体中的物体受到向上的浮力的作用，浮力大小等于物体排开的液体的重力．
14、开路
【解析】
若L1断路，则电压表测量的电源电压，有示数；
若L2断路，则电压表不能和电源相连，故无示数；
若L1短路，电压表相当于测量导线电压，故示数为零；
若L2短路，电压表相当于测量电源电压，故有示数；
故可能是L1短路（或L2开路）造成的。

三、作图题（共7分）
15、D
【解析】
A. 家庭电路中，控制灯泡的开关要先接火线，由图开关与a线相连，所以a线是火线，故A正确，不合题意B. 家庭电路中，各用电器间互不干扰可以单独工作，所以灯泡、电视、台灯等是并联在电路中的，故B正确，不合题意；C. 为了电路安全，线路中出现短路时漏电开关会自动跳闸，故C正确，不合题意；D. 由图开关只控制灯泡，开关断开后灯不发光，由于灯泡与插座并联，所以台灯插头插上后可以发光，故D错误，符合题意．
点睛：开关控制灯泡与灯泡串联，并接在火线上；灯泡与插座是并联的；当电流中电流过大时，漏电开关会自动断开；根据家庭电路的正确连接进行分析．
16、如图所示

【解析】
试题分析：从支点O到F作用线的距离即为F的力臂；延长F的作用线，从支点O向F的作用线引垂线，垂线段的长度L即为F的力臂，如图所示：

考点：力臂的画法
17、
【解析】
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．如图所示：

【点睛】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．

四、实验题（本大题共5小题，共20分）
18、40平衡螺母73.81.02×103小
【解析】
（1）如图所示，则牛奶的体积为40mL=40cm3；
接着将天平放在水平工作台上，将游码移至称量标尺左端的“0”刻度线上，调节平衡螺母，使天平平衡；
烧杯和牛奶的总质量为m总=50g+20g+3.8g=73.8g；
（2）根据可得，牛奶的密度，
用该方法测牛奶的密度，体积是准确的，由于部分牛奶附着在量筒上，使得所测质量偏小，由密度公式可知，测量值比真实值偏小。
本题考查测量液体密度实验步骤和误差分析，为了减小误差，不可把量筒中的液体全部倒入烧杯，否则会导致所测质量偏小，密度偏小；实验时要注意知识的积累，重点是记住测量密度的原理和实验步骤。
19、4ba
【解析】
（1）变阻器按一上一下接入电路中，如下图所示：

（2）闭合开关后，调节滑动变阻器，当电压表的示数为1.2V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，
由欧姆定律可得，则Rx＝＝＝4Ω．
（3）实验步骤：
①闭合开关，调节滑动变阻器，使灯泡正常发光；
②把S1拨到b，测量灯泡与R0串联后的总电压U；
③保持滑动变阻器滑片P的位置不变，再将S1拨到a，测出R0两端的电压U0；
④根据串联电路电压的规律，灯的额定电压为U﹣U0，
由欧姆定律可得，定值电阻的电流即灯的额定电流为：I0＝，
则小灯泡正常发光时的电阻：
RL＝＝＝R0；
小灯泡的额定功率：
P额＝（U﹣U0）×．
20、R＝ B 滑动变阻器滑片没有移到阻值最大处 5.4 15 改变滑片位置多次测量取平均值减少误差 0.972
【解析】
（1）测电阻的原理：；
际操作中，小华小组发现两个电表只有一个有示数，
A、若电源有故障，电流表和电压表都无示数，故A错误；
B、若电阻Rx 有故障，若断路，电压表有示数，电流表无示数，若短路，电压表无示数，电流表有示数，故B正确；
C、若滑动变阻器有故障，两表同时有示数或无示数，故C错误。
（2）闭合开关发现电压表如图乙所示，即电压表偏转过大，可能是滑动变阻器滑片没有移到阻值最大处；
（3）根据闭合开关前滑片在阻值最大处，即滑动变阻器的电阻为30Ω，因为串联电路电流处处相等知：滑动变阻器的电流为0.12A，则滑动变阻器的电压为：U滑＝IR滑＝0.12A×30Ω＝3.6V；
电源电压为：U＝U滑+Ux＝3.6V+1.8V＝5.4V；
定值电阻Rx 的阻值为：；
为了使测量结果更可靠，需要改变滑片位置多次测量取平均值减少误差。
（4）由表格数据可知，电压表的示数减小时，电路中的电流变大，则重新连接电路时，电压表并联在滑动变阻器两端，
当电路中的电流为0.22A时，灯泡两端的电压为3V，滑动变阻器两端的电压为2.8V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝UL+U滑＝3V+2.8V＝5.8V，
由表格数据可知，电路中的电流为0.27A时，滑动变阻器两端的电压U滑′＝2.2V，
则灯泡的额定电压：U额＝U﹣U滑′＝5.8V﹣2.2V＝3.6V，
灯泡的额定功率：P额＝U额I额＝3.6V×0.27A＝0.972W。
21、无关 液体吸收热量的多少 乙的质量小于甲 丙的比热容比乙小
【解析】
（1）由图象可知，甲、乙均为水，质量不同，但沸点相同，说明同种液体的沸点与质量的大小无关；
（2）实验中，完全相同的电热棒，加热时间越长，液体吸收的热量就越多，说明加热时间的长短反应了液体吸收热量的多少；
（3）根据公式Q吸＝cm△t，甲和乙是同种物质，比热容相同，吸收热量相同，乙的质量小，温度变化快；根据公式Q吸＝cm△t得，△t＝，乙和丙的质量相同，吸收相同的热量，丙比乙升温快，说明丙的吸热能力弱，即丙的比热容比乙小（煤油的比热容比水小）；
22、串 开关未闭合 电磁感应 通电导体在磁场中受到力的作用 ② 使金属杆在磁场中沿不同方向运动，观察电流表指针是否偏转
【解析】
（1）由电路图可知，金属杆、灵敏电流计及开关首尾顺次连接，它们是串联的；
（2）连接完电路，电路没有闭合，电路中没有电流，电流表指针没有发生偏转；
（3）他晃动金属杆，金属杆切割磁感线，灵敏电流计的指针发生了摆动，电路中有电流通过，发生电磁感应现象；灵敏电流计根据通电导体在磁场中受到力的作用制成的；
（4）小明得出了通过磁场获得电流的条件，对于他的结论②不准确，为了得出准确的结论，应分别使导体棒在磁场中沿不同方向运动，比较切割磁感线和不切割磁感线时是否都能获得感应电流．

五、计算题（本大题共2小题，共13分）
23、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
24、（1）6V（2）31Ω
【解析】
（1）电源电压：U=U1=I1R1=1．3A×21Ω=6V．
（2）电阻R1和R2并联，则U2=U1=6V，
所以．
答：（1）电源电压为6V；（2）电阻R2的阻值为31Ω．

六、综合能力题（本大题共3小题，共18分）
25、晶体 滑雪板与雪地之间形成气垫，减小了滑雪板与雪地之间的摩擦 1.5 2000
【解析】
①雪融化时，温度保持0℃不变，即雪有固定的熔化温度，可判断雪是晶体；
②根据题意知，滑雪板不是与雪地直接接触，而是在一层气垫上滑行．即滑雪板与雪地之间形成气垫，减小了滑雪板与雪地之间的摩擦，所以滑雪板可以轻易在雪地上滑行；
③如果滑雪者在雪地上停留超过一秒，就会沉下去．
滑雪板的长1.5m，所以滑雪者在一秒内最少通过1.5m的距离，所以其速度最小为：
；
④若滑雪者与滑雪板总重为720N，当其站立在水平雪地上时，滑雪板与雪地的接触总面积为：
，
压强为：．
点睛：注意最后一问压强的计算，站立时，有两块滑雪板着地，不要用一个着地面积进行计算，是个容易出错的地方．
26、B 不可以 距离 省力 内 不会
【解析】
（1）电饭锅加热元件，需要在高温下，并且需要放出较多的热量，根据焦耳定律可知需要较大的电阻，不容易熔断，熔点高一些，所以必须是电阻较大、熔点较高的材料，故选B；
（2）加热元件的工作原理是电流的热效应，根据焦耳定律可知，用电器必须有电阻才能产生热量，故常温超导材料不可以替代现有的加热元件；
（3）煮饭时用手按按钮开关，动力作用在A处、阻力作用在C处，支点在O，所以动力臂小于阻力臂，为费力杠杆，能够省距离；
饭煮熟后，永磁体落下，动力作用在C处、阻力作用在B处，支点在O，所以动力臂大于阻力臂，为省力杠杆；
（4）电饭锅工作时，消耗电能，产生内能，将电能转化为内能；标准气压下水的沸点为100℃，由图可知，按钮开关跳起时的温度为103℃，故用此电饭锅烧水，水沸腾后按钮开关不会自动跳起。
27、（1）100；（2）增大；减小；减小．
【解析】
（1）PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”．根据图象可知居里点温度为 100℃；（2）根据图象，温度高于165℃，电阻值则随温度的升高而增大，根据公式P=U2/R可知，功率减小；功率减小后，温度会降低；
