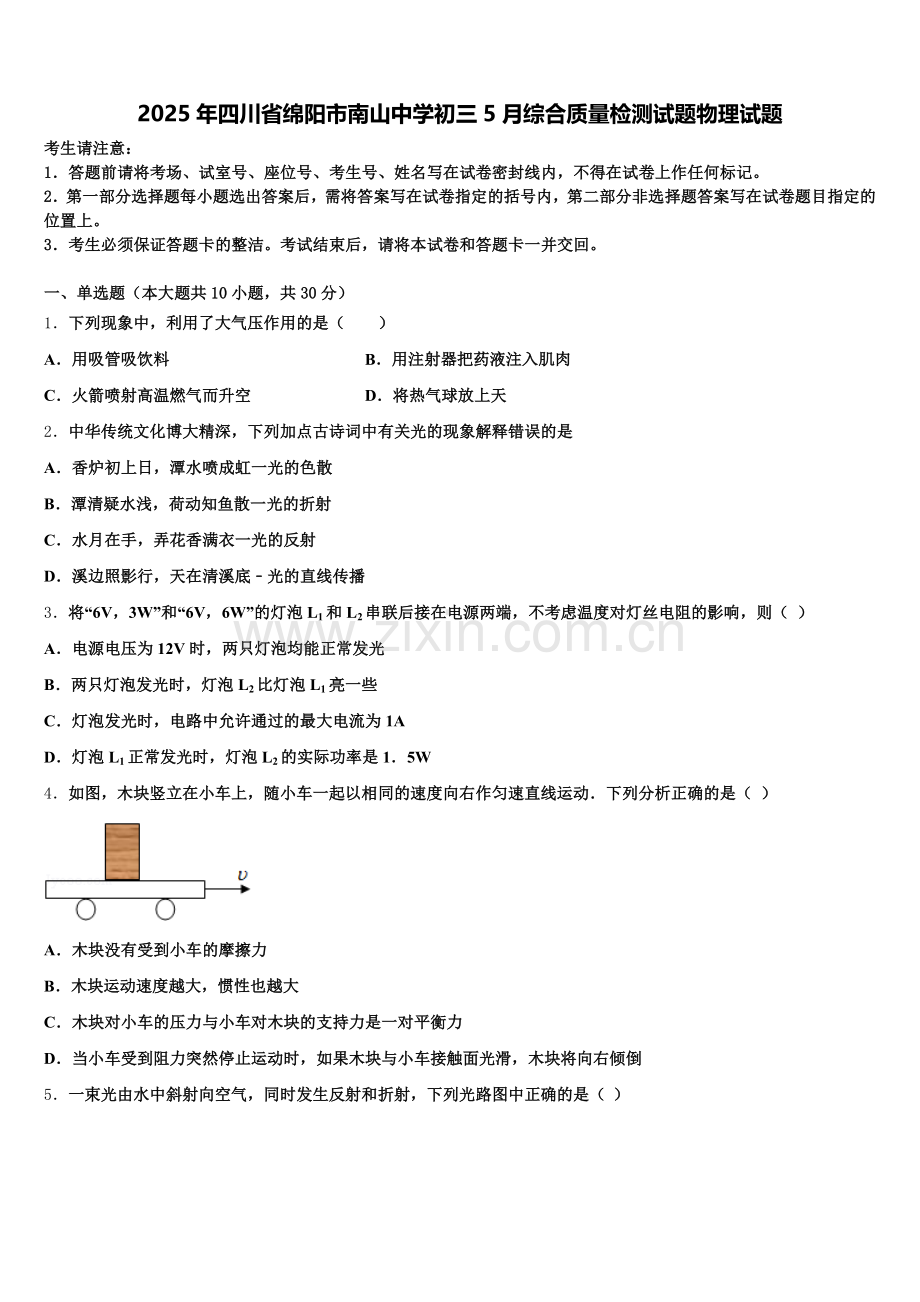

2025年四川省绵阳市南山中学初三5月综合质量检测试题物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列现象中，利用了大气压作用的是（　　）
A．用吸管吸饮料 B．用注射器把药液注入肌肉
C．火箭喷射高温燃气而升空 D．将热气球放上天
2．中华传统文化博大精深，下列加点古诗词中有关光的现象解释错误的是
A．香炉初上日，潭水喷成虹一光的色散
B．潭清疑水浅，荷动知鱼散一光的折射
C．水月在手，弄花香满衣一光的反射
D．溪边照影行，天在清溪底﹣光的直线传播
3．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W
4．如图，木块竖立在小车上，随小车一起以相同的速度向右作匀速直线运动．下列分析正确的是（ ）

A．木块没有受到小车的摩擦力
B．木块运动速度越大，惯性也越大
C．木块对小车的压力与小车对木块的支持力是一对平衡力
D．当小车受到阻力突然停止运动时，如果木块与小车接触面光滑，木块将向右倾倒

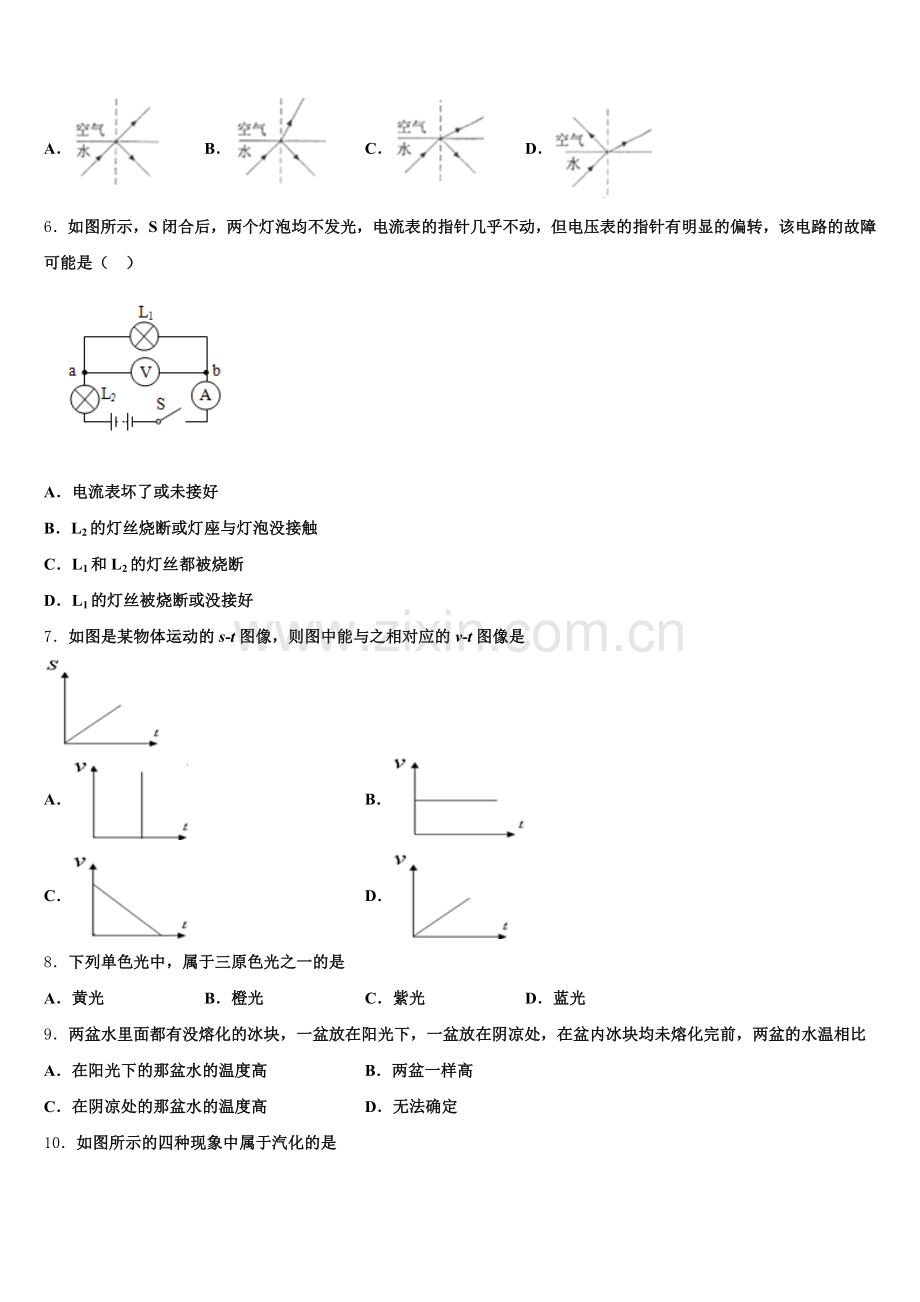

5．一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（ ）
A． B． C． D．
6．如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是（ ）

A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1和L2的灯丝都被烧断
D．L1的灯丝被烧断或没接好
7．如图是某物体运动的s-t图像，则图中能与之相对应的v-t图像是

A． B．
C． D．
8．下列单色光中，属于三原色光之一的是
A．黄光 B．橙光 C．紫光 D．蓝光
9．两盆水里面都有没熔化的冰块，一盆放在阳光下，一盆放在阴凉处，在盆内冰块均未熔化完前，两盆的水温相比
A．在阳光下的那盆水的温度高 B．两盆一样高
C．在阴凉处的那盆水的温度高 D．无法确定
10．如图所示的四种现象中属于汽化的是
A．冰雪融化
B．壶嘴冒出“白气”
C．干手器将手烘干
D．霜打枝头
二、多选题（本大题共3小题，共12分）
11．为了测定未知电阻Rx在电路中的实际功率，研究性学习小组的同学们在只有一个电流表而没有电压表的情况下，设计了如图所示的四种实验电路。其中电阻R0是阻值已知的定值电阻，电源两端的电压未知但为恒定值，图中实线所画出的电流表是第一次测量时所连接的位置，虚线所画的电流表是第二次测量时所连接的位置。这四个电路中能测出电阻Rx的实际功率的是
A． B．
C． D．
12．如图所示，甲、乙是固定在水平地面上的两个光滑斜面，长度分别为4m、5m，高度相同．两个工人分别沿斜面向上的拉力F甲、F乙把完全相同的工件从斜面底端匀速地拉到斜面顶端，且速度大小相等．此过程拉力F甲、F乙所做的功分别为W甲、W乙，功率分别为P甲、P乙，机械效率分别为η甲、η乙．下列说法正确的是（ ）

A．F甲∶F乙=5∶4
B．W甲∶W乙=5∶4
C．P甲∶P乙=5∶4
D．η甲∶η乙=5∶4
13．如图所示的电路，是由两节干电池、一个开关、两只小灯泡和几根铜导线组成，小灯泡L1和L2分别标有“2.5 V 0.3 A”、“3.8 V 0.3 A”．当开关闭合后，小灯泡均发光，下列说法正确的是

A．干电池对外电路供电，是将化学能转化成为电能
B．电路中的电流是由正电荷定向移动形成的
C．金属导线中自由电子定向移动的方向与电流方向相反
D．流过L1的电流与流过L2电流大小相等
三、填空题（本大题共5小题，共10分）
14．如图所示，当牛顿看到苹果从树上掉落下来的现象后，经过思考得出下落原因是苹果受到了地球的吸引力作用且力的方向指向地球．小龙和小红同学就苹果从树上掉落下来的现象进行了讨论和交流，一致认为苹果的高度下降了且苹果的速度越来越大．请你根据所学的物理知识，对苹果的高度和速度的变化分别做出合理的解释：

（1）苹果高度下降的原因是_________ ；
（2）苹果速度越来越大的原因是__________．
15．小华同学通过实验探究某种液体内部的压强p与深度h的关系，根据实验数据绘出了如图的图象由图象可知，该液体的密度为_____kg/m3；并且由图象可以得出该液体50cm深处的压强为_____Pa．（g取10N/kg）

16．灯泡L标有“2.5V0.4A“字样，定值电阻R的阻值为10Ω，如图所示，电源电压可调，灯泡L正常发光时的电阻_____；当电源电压为3V时，电压表示数为2V，则灯L的实际功率_____；当L的功率是1W时，电路消耗的总功率为_____W（灯泡的电阻随温度的变化而变化）。

17．如图所示是利用太阳能电源工作的一种新型动力车。它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A。
太阳能电池将太阳能转化为电能的效率是_____。电动机正常工作时，将电能主要转化为_____ 能。若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是_____m/s。
18．如图所示，电源电压不变，R1=10Ω，R2=20Ω．只闭合S、S2，电流表A1示数为0.2A，则电源电压为__V．开关都闭合时，电流表A1、A2示数之比为3:1，则R3=____Ω，通电1min电阻R2产生的热量为___J．

四、计算题（本大题共3小题，共29分）
19．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：
0～4秒内小车的平均速度．0～4秒内小明对小车做功的功率．4～6秒内小明对小车所做的功．
20．如图所示，均匀圆柱体A和薄壁柱形容器B置于水平地面上．容器B的底面积为2×10-2米2，其内部盛有0.2米深的水，求：

① 水对容器B底部的压强p水；
② 容器中水的质量m水；
③ 现沿水平方向在圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中（无水溢出），容器底部压强的增加量Δp水和容器对水平地面压强的增加量Δp地如下表所示．求圆柱体A的密度ρA．
截取厚度
Δp水（帕）
Δp地（帕）
△h
980
1960

21．为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点。质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）。
请解答下列问题：小明骑车的速度是多少？若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？

五、作图题（本大题共2小题，共4分）
22．雨滴在高处由静止开始下落的过程中，受到的阻力小于重力，雨滴在某段时间内匀速直线下落.请在图中画出该段时间内雨滴的受力示意图.
（____）

23．请在图中画出静止在斜面上物体对斜面的压力F的示意图。

六、实验探究题（本大题共3小题，共15分）
24．在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布．

（1）实验中用弹簧测力计拉着木块在水平木板上做_____运动．根据_____条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．
（2）由_____图可以探究滑动摩擦力大小与接触面的粗糙程度关系．
25．如图甲所示是研究“导体电流与电阻关系”的电路图，小明利用了阻值分别为5Ω、10Ω、20Ω、50Ω、100Ω的定值电阻和变阻器进行了探究，变阻器规格是“25Ω 1A”，电源电压4.5V并保持不变。

（1）他在连接电路前，发现电流表如图乙所示，则接下来的操作是_______；
（2）纠正错误，连接电路后，他闭合开关，移动滑动变阻器的滑片到A点（图中未标出）时电压表示数为3V，读出电流表的示数，并记录在表格中。接着断开开关，用10Ω的电阻替代5Ω的电阻接入电路，并将滑动变阻器的滑片移至最大阻值位置；闭合开关，移动变阻器滑片，当_______时，停止调节，读出电流表示数，此时滑动变阻器的滑片的位置应在A点的_______侧（选填“左”或“右”）
（3）按照小明的实验设计，可选的定值电阻最大值为_______Ω；
26．莉莉用如图1所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V，小灯泡额定功率约为1W，电源电压恒为6V．

（1）闭合开关前，应将滑动变阻器的滑片移至_____（选填“A”或“B”）端；
（2）若有三个滑动变阻器，规格分别为R1（5Ω 2A ）、R2 （20Ω 1A）、R3（100Ω 0.1A），则应选择_____（选填“R1”、“R2”或“R3”）；
（3）将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线_____（选填“a”、“b”、“c”、“d”、“e”、“f”或“g”）出线故障．
（4）排除故障后，移滑动变阻器的滑片，当电压表的实数为4.5V时，电流表的示数如图2所示，则小灯泡额定功率的测量值为_____W；
（5）若该灯泡被烧坏了，断开开关后，某同学用规格为“4.5V 1.5W”的小灯泡代替已烧坏灯泡，闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片_____（选填“位置不变”、“向A端移动”或“向B端移动”）．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A．用吸管吸饮料时，吸管内气压减小小于外界大气压，在大气压的作用下饮料被压入吸管，符合题意；
B．注射器是在人的推力的作用下把药液注入肌肉的，不符合题意；
C．火箭向下喷射高温燃气产生向上的推力，与大气压无关，不符合题意；
D．热气球升空是因为它受到竖直向上的浮力大于竖直向下的重力，不符合题意；
故选A．
2、D
【解析】
A．彩虹是由光的色散形成的，光的色散的实质是光的折射，故A正确；
B．潭底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得潭底变浅了，故B正确；
C．“掬水月在手﹣﹣手中月”是平面镜成像，是由光的反射形成的，故C正确；
D．天在清溪底是平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的，故D错误．
3、D
【解析】
根据PUI可得，两灯泡的额定电流分别为：I10.5A，I21A，根据欧姆定律可得，两灯泡的电阻分别为：R112Ω，R26Ω；
(1)∵两灯泡的额定电流不相等，∴两只灯泡不可能同时正常发光，故A不正确；
(2)∵串联电路中各处的电流相等，∴电路中的最大电流II10.5A，故C不正确；∵PI2R，且灯泡的亮暗取决于实际功率的大小，∴L1的电阻大，实际功率大，灯泡较亮，故B不正确；灯泡L1正常发光时，灯泡L2的实际功率：P2I2R2(0.5A)26Ω1.5W，故D正确．故选D.
4、A
【解析】
A．由于木块静止在小车上，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用，故A符合题意；
B．物体的运动速度不影响惯性，惯性是物体保持原来动状态不变的性质，故B不符合题意；
C．一对平衡力必须是大小相等、方向相反，在同一条直线上，作用在同一物体上的．而木块对小车的压力与小车对木块的支持力不是作用在同一物体上的力，故C不符合题意；
D．小车突然停止运动，而木块由于惯性仍然保持原来的运动状态．如果木块与小车接触面光滑，木块不会倾倒，由于木块具有惯性，会向前运动，故不符合题意；
故选A。
5、C
【解析】
试题分析：光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
光的折射归律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角．
一束光由水中斜射向空气，同时发生反射和折射，反射角等于入射角，折射角大于入射角，故选C．
考点： 光的折射
6、D
【解析】
S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明从a点到电源正极、从b点到电源负极是通路，在a、b两点之间有开路。
【详解】
A．电流表坏了或未接好，电压表无示数，故A不符合题意；
B．L2的灯丝烧断或灯座与灯泡没接触，电压表无示数，故B不符合题意；
C．L1和L2的灯丝都被烧断，电压表无示数，故C不符合题意；
D．L1的灯丝被烧断或没接好，两个灯泡均不发光，电流表无示数；电压表通过灯L2、闭合的开关、电流表和导线接在电源的两极上，电压表有示数，故D符合题意。
故选D。
7、B
【解析】
本题考查解读图像和 图像的能力。
【详解】
A．该图像与速度轴平行，即时间不变化，而速度是不同的，A不符合题意；
B．该图像为匀速直线运动，故B符合题意；
C．该图像表示的是匀减速直线运动，C不符合题意；
D．该图像表示的是匀加速直线运动，D不符合题意。
8、D
【解析】
用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色，故ABC错误D正确．
9、B
【解析】
无论冰水混合物放在阳光下，还是放在阴凉处，气压相同，都是冰水混合物，在冰熔化完以前，温度是相同的，故选B。
10、C
【解析】
冰雪融化是固态变为液态，属于是熔化现象，故A不符合题意；
壶嘴冒出“白气”是温度较高的水蒸气遇冷液化形成的小水滴，属于是液化现象，故B不符合题意；
用干手器将手烘干，是使手表面的水吸收热量变成为水蒸气，是汽化现象，故C符合题意；
霜是空气中的水蒸气遇冷形成的冰晶，属于是凝华现象，故D不符合题意。

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A、由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为I；第二次电流表测量通过电阻R0的电流I0，则通过Rx的电流为Ix=I-I0，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=I0R0，则Rx的实际功率：Px=UxIx=I0R0（I-I0），故A符合题意；
B、由电路图可知，两电阻并联，第一次电流表测量Rx的电流，示数为Ix；第二次电流表测量通过电阻R0的电流I0，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=I0R0，则Rx的实际功率：Px= UxIx=I0R0Ix，故B符合题意；
C、由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为I；第二次电流表测量通过电阻Rx的电流Ix，则通过R0的电流为I-Ix，根据并联电路电压的规律和欧姆定律可知Rx两端的电压为Ux=U0=（I-Ix）R0，则Rx的实际功率：Px= UxIx=（I-Ix）R0Ix，故C符合题意；
D、由电路图可知，两电阻串联，无论电流表接在哪一位置，电流表都是测量整个电路的电流，且电源两端的电压未知，所以无法知道Rx两端的电压，不能测出电阻Rx的实际功率，故D不符合题意。
12、AC
【解析】
由于斜面是光滑的，没有摩擦力，所以在拉物体的时候没有额外功，所以有用功等于总功，即W有=W总．
两个斜面的高度相同，物体的质量相同，根据W有=mgh，得有用功相同，则总功相同，即W甲=W乙．
【详解】
A． 设W甲=W，则W乙=W，根据W总=Fs，得：F甲==，F乙==，故F甲:F乙=5:4，故A正确；
B．由W甲=W乙得：W甲∶W乙=1∶1，故B错；
C．由公式P= Fv，由于沿丙斜面拉物体的速度大小相等，所以P甲:P乙=F甲:F乙=5∶4，故C正确；
D．由于W有=W总，根据机械效率定义式：η= ，得：η甲∶η乙=1∶1，故D错；
13、ACD
【解析】
A．干电池工作时，将化学能转化为电能，故A正确；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的；故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反；故C正确；
D．串联电路中电流处处相等；由图知两灯串联，则流过L1的电流与流过L2电流大小相等；故D正确；

三、填空题（本大题共5小题，共10分）
14、受到重力的作用，重力的方向是竖直向下的 重力势能转化为动能，动能增大，速度增大
【解析】
（1）力是改变物体运动状态的原因，由于苹果受到重力的作用，而重力的方向是竖直向下的，所以苹果会下降；
（2）动能的大小与质量和速度的大小有关，重力势能的大小与质量和高度有关．苹果下降过程中，质量不变，高度降低，重力势能变小，速度增大，动能变大，重力势能转化为动能，故速度越来越大．
15、1.2×103 0.6×104
【解析】
由图象可知，该液体25cm深处的压强为3000Pa，
则根据p＝ρgh可得，该液体的密度为：
ρ＝＝＝1.2×103kg/m3；
该液体50cm深处的压强为：
p′＝ρgh′＝1.2×103kg/m3×10N/kg×0.5m＝0.6×104Pa．
16、6.25Ω 0.2W 2.6
【解析】
由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压。
灯泡L正常发光时的电压UL＝2.5V，通过的电流IL＝0.4A，
由I＝可得，灯泡L正常发光时的电阻：
RL＝＝＝6.25Ω；
当电源电压为3V时，电压表示数为2V，
因串联电路中各处的电流相等，
所以，此时电路中的电流：
I＝＝＝0.2A，
因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压：
UL′＝U﹣UR＝3V﹣2V＝1V，
则灯L的实际功率：
PL′＝UL′I＝1V×0.2A＝0.2W；
灯泡正常发光时的功率：
PL＝ULIL＝2.5V×0.4A＝1W，
所以，当L的功率是1W时，电路中的电流I′＝IL＝0.4A，
此时电阻R的电功率：
PR＝（I′）2R＝（0.4A）2×10Ω＝1.6W，
电路消耗的总功率：
P＝PL+PR＝1W+1.6W＝2.6W。
17、15% 机械 6.4
【解析】
（1）太阳能电池1s输出的电能：W=UIt=120V×10A×1s＝1200J；
太阳能电池板1s接收的能量为：E=1000J/（m2•s）×8m2×1s=8000J；
则太阳能电池将太阳能转化为电能的效率：η==15%；
（2）电动机工作时，消耗电能，主要产生机械能，主要将电能转化为机械能；
转化成的机械能为：W机=Wη′=1200J×80%＝960J；
电动机的输出功率为：P==960W；
因为做匀速直线运动，所以由P==Fv得到，该车匀速行驶的速度：v==6.4m/s。
18、6 40 108
【解析】
（1）只闭合S、S2时，R1与R2串联，电流表测电路中的电流，根据欧姆定律求出电源的电压；
（2）当开关都闭合时，R2与R3并联，电流表A1测干路电流，电流表A2测量R3的电流，根据电流表A1、A2示数之比为3：1，求出R2与R3之比，进而求出R3，根据算出通电1min电阻R2产生的热量．
【详解】
（1）只闭合S、S2时，R1与R2串联，电流表测电路中的电流，
根据知，电源的电压：U=I（R1+R2）=0.2A×（10Ω+20Ω）=6V；
（2）当开关都闭合时，R2与R3并联，电流表A1测干路电流，电流表A2测量R3的电流，
因为电流表A1、A2示数之比为3：1，所以I2：I3=（3-1）：1=2：1
并联电路各支路电压相等，根据知，当电压一定时，电流与电阻成反比，所以
R3=2R2=2×20Ω=40Ω；
通电1min电阻R2产生的热量：
本题考查了串并联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式是解题的关键．

四、计算题（本大题共3小题，共29分）
19、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.
20、（1）1960帕；（2）4千克；（3）2×103千克/米3
【解析】
①水对容器底部的压强： ；
② V=2×10 -2 m 2 ×0.2m=4×10 -3 m 3 ，由可得容器中水的质量： ；
③圆柱体A上截取一定的厚度△h，并将截取部分浸没在容器B水中，水增加的深度：，
容器底部压强的增加量：（1），
容器对水平地面压强的增加量： （2），
让两个等式相除，（2）除以（1）得： ，因此： .
21、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W。
【解析】
（1）已知路程和时间。利用计算小明骑车的速度；
（2）小明骑车时车对地面的压力等于车和自身的重力之和，根据F=G=mg求出其大小，受力面积为两个轮胎与地面的接触面积之和，根据求出对地面的压强。
（3）共享单车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据阻力与人和车总重的关系求出阻力，进而可知牵引力大小，然后根据求出小明骑车的功率。
【详解】
（1）由题意知，t=5min=300s，
则小明骑车的速度：；
（2）小明骑车时车对地面的压力：
，
S=0.005m2×2=0.01m2，
则小明骑车时车对地面的压强：；
（3）因为单车做匀速直线运动，处于于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，所以牵引力：
F牵=f=0.1G总=0.1×700N=70N，
则小明骑车的功率：。

五、作图题（本大题共2小题，共4分）
22、
【解析】
当雨滴在某段时间内匀速直线下落时，处于平衡态，即受到重力G和空气阻力f是一对平衡力，大小相等，重力的方向竖直向下、阻力的方向竖直向上，作用点在雨滴的重心，示意图如下：

23、略
【解析】
因为压力是接触面受到的力，所以作用点在斜面，压力的方向与接触面垂直，如图：

六、实验探究题（本大题共3小题，共15分）
24、匀速直线 二力平衡 乙、丙
【解析】
（1）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数；
（2）若要探究滑动摩擦力大小与接触面粗糙程度的关系，要控制压力大小相同，应选乙、丙两图的实验进行探究．
25、将电流表指针调零 电压表示数为3V 右 50
【解析】
（1）在连接电路前，由图乙可知电流表的指针偏向零刻度线的左侧，接下来将电流表指针调零；
（2）研究电流与电阻关系时，要控制电阻的电压不变，定值电阻R的阻值由5Ω更换为10Ω时，根据串联电路分压的特点可知，定值电阻两端电压变大，因此需增大滑动变阻器两端电压，即增大滑动变阻器接入电路的阻值，故将滑片向右移动，直到电压表的示数为3V，故此时滑动变阻器的滑片应在A点的右侧；
（3）电阻两端电压为3V，由串联电路电压的规律，滑动变阻器两端电压为：4.5V-3V=1.5V，根据串联分压特点，定值电阻的电压与变阻器的电压之比3V:1.5V=2:1，由串联分压原理，定值电阻与变阻器连入电路中的电阻之比也是2:1，当滑动变阻器最大阻值25Ω，则定值电阻最大阻值为2×25Ω=50Ω。
26、B R2 f 0.99 向A端移动
【解析】
（1）闭合开关前，变阻器滑片应置于最大阻值处；
（2）根据电功率的公式求出小灯泡正常发光时的电流，根据串联电路电压的规律和欧姆定律得到滑动变阻器接入电路的电阻，根据提供的滑动变阻器的最大电流和最大阻值进行选择；
（3）根据电压表、电流表和灯泡的工作情况，结合电路的三种状态，可对电路中可能出现的故障进行分析；
（4）根据电流表的量程和分度值，读出电流表的示数，根据P=UI可计算电功率的大小；
（5）根据电功率的公式计算所换的灯泡的电阻值，与原灯泡的电阻相比较，再根据串联分压，可判断滑片的移动情况．
【详解】
（1）闭合开关前，应将滑动变阻器的滑片置于最大阻值处，应置于B端；
（2）灯泡正常工作时，电路中的电流，灯泡正常工作时，两端的电压为4.5V，滑动变阻器两端的电压为6V-4.5V=1.5V，变阻器的电阻为，应选择的滑动变阻器是R2；
（3）将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，说明电路为断路；电压表示数接近电源电压，说明电压表可以与电源的两极接通；若经检查灯泡是完好的，则故障可能是导线f出现断路；
（4）从图2可知电流表的量程为0～0.6A，分度值为0.02A，其示数为0.22A，则则小灯泡额定功率的测量值为P额=U额I′=4.5V×0.22A=0.99W；
（5）根据可知额定电压不变，新更换小灯泡的额定功率变大，则电阻变小，由串联分压可知，同等情况下其分压较小，闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片向A端移动，以减小变阻器的阻值，减小变阻器的分压．
故答案为（1）B；（2）R2；（3）f；（4）0.99；（5）向A端移动．
本题考查测量小灯泡的额定功率实验，用电压表测出加在用电器两端的电压，用电流表测出通过用电器的电流，根据公式P=UI计算出用电器此刻的电功率，这种方法叫做伏安法．
