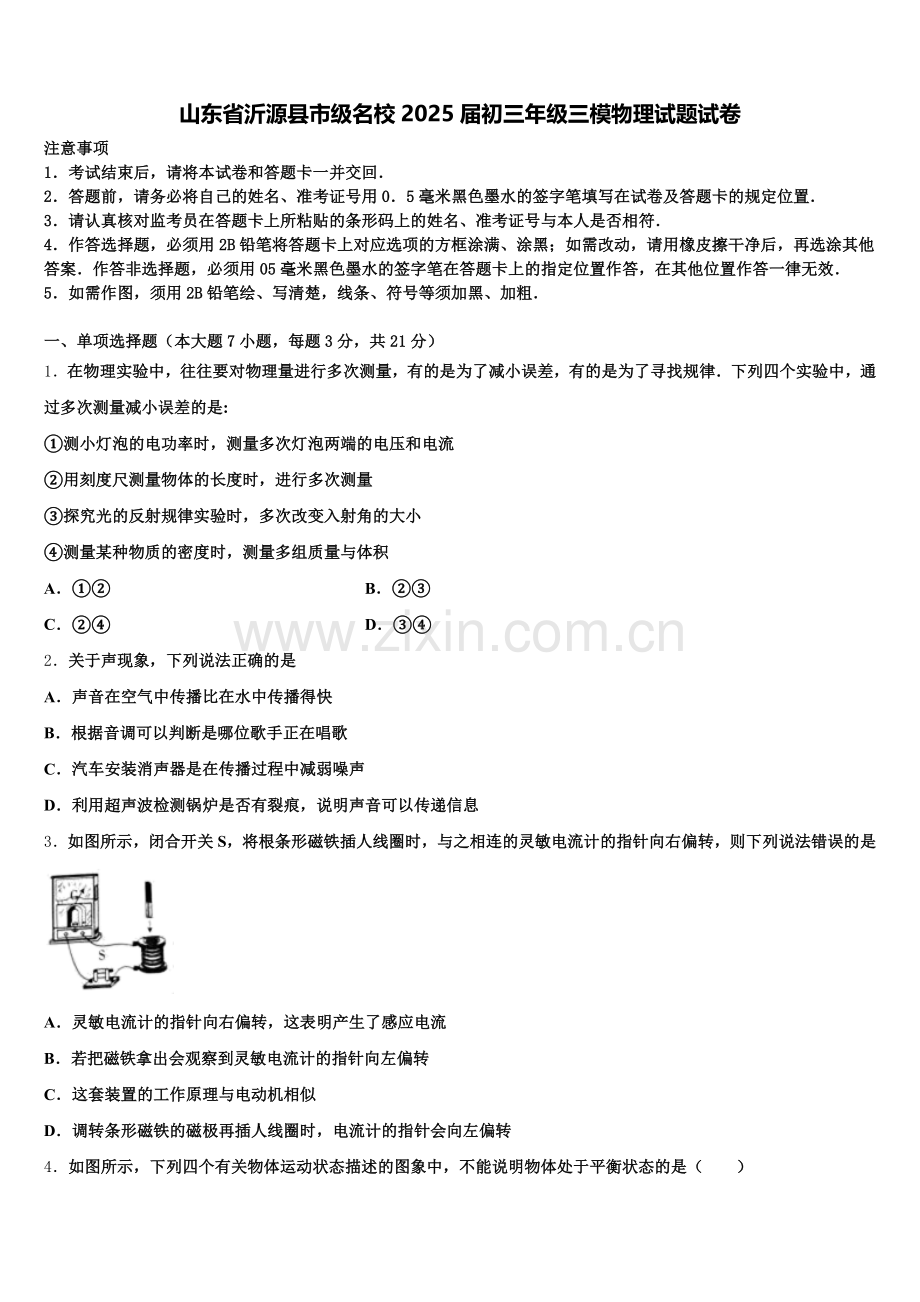

山东省沂源县市级名校2025届初三年级三模物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律．下列四个实验中，通过多次测量减小误差的是:
①测小灯泡的电功率时，测量多次灯泡两端的电压和电流
②用刻度尺测量物体的长度时，进行多次测量
③探究光的反射规律实验时，多次改变入射角的大小
④测量某种物质的密度时，测量多组质量与体积
A．①② B．②③
C．②④ D．③④
2．关于声现象，下列说法正确的是
A．声音在空气中传播比在水中传播得快
B．根据音调可以判断是哪位歌手正在唱歌
C．汽车安装消声器是在传播过程中减弱噪声
D．利用超声波检测锅炉是否有裂痕，说明声音可以传递信息
3．如图所示，闭合开关S，将根条形磁铁插人线圈时，与之相连的灵敏电流计的指针向右偏转，则下列说法错误的是

A．灵敏电流计的指针向右偏转，这表明产生了感应电流
B．若把磁铁拿出会观察到灵敏电流计的指针向左偏转
C．这套装置的工作原理与电动机相似
D．调转条形磁铁的磁极再插人线圈时，电流计的指针会向左偏转

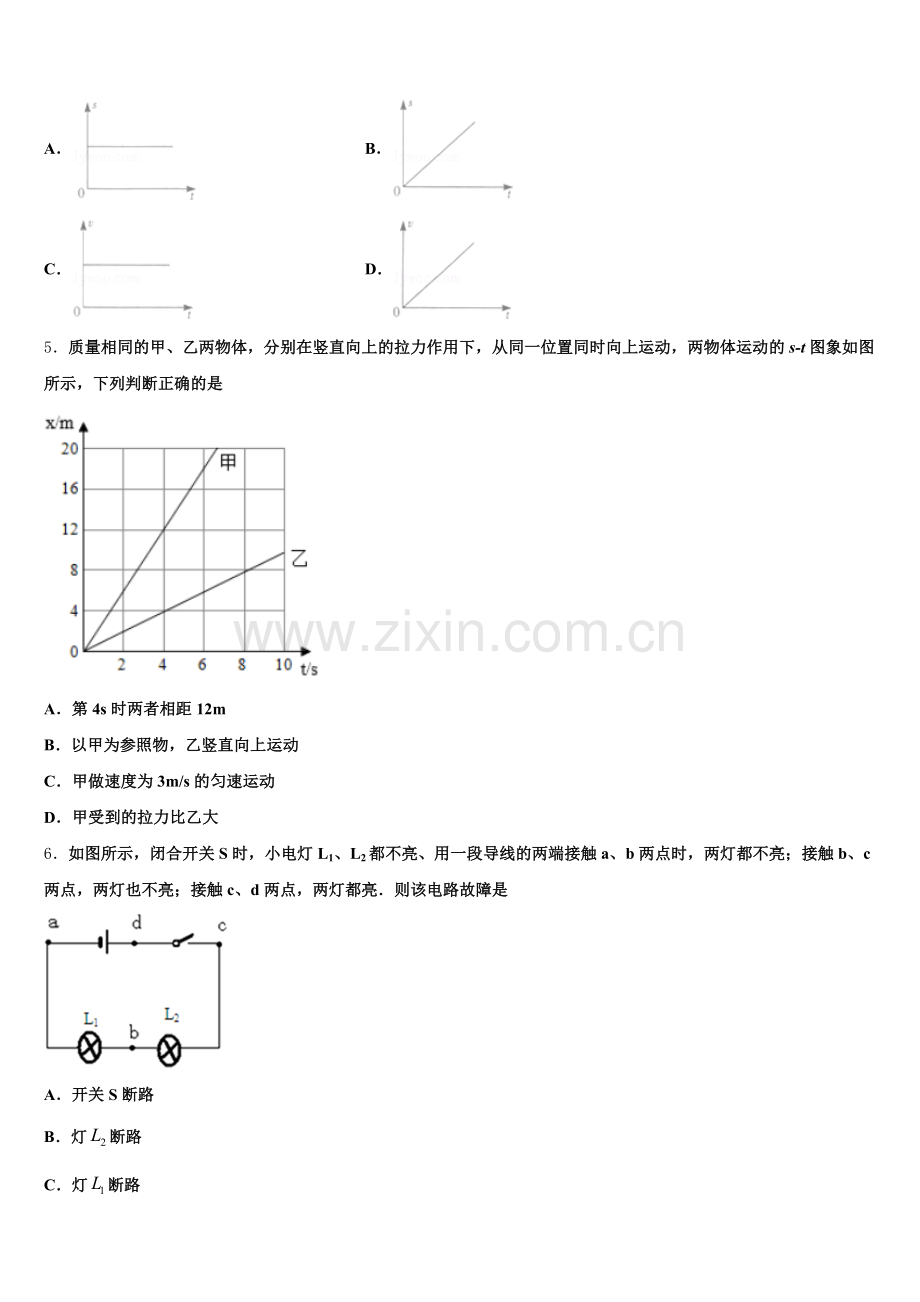

4．如图所示，下列四个有关物体运动状态描述的图象中，不能说明物体处于平衡状态的是（　　）
A． B．
C． D．
5．质量相同的甲、乙两物体，分别在竖直向上的拉力作用下，从同一位置同时向上运动，两物体运动的s-t图象如图所示，下列判断正确的是

A．第4s时两者相距12m
B．以甲为参照物，乙竖直向上运动
C．甲做速度为3m/s的匀速运动
D．甲受到的拉力比乙大
6．如图所示，闭合开关S时，小电灯L1、L2都不亮、用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮；接触c、d两点，两灯都亮．则该电路故障是

A．开关S断路
B．灯断路
C．灯断路
D．灯短路
7．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．汽车是我们熟悉的交通工具，它给我们生活提供了便利．汽油机是汽车的“心脏”，汽油机的______冲程将机械能转化为内能汽车爬坡时，功率一定，通过减速来获得较大的______________
9．如图是四冲程汽油机的工作过程中_____冲程；如果该汽油机每分钟转3600转，则该汽油机每秒做功_____次；若该汽油机功率为10kW，机械效率为36%，使用的乙醇汽油热值为4×107J/kg，则汽油机工作1小时消耗_____kg乙醇汽油．

10．物理知识在生活中有着广泛的应用. 人们用吸管“吸”饮料时，饮料是在_______________的作用下被“吸”入口中的；小鸟飞翔时有向上的弧度，是利用流体流速越大，压强越_______________获得升力的；我国自行设计的水下滑翔机“海翼”成功下潜至6329米，打破了世界纪录，“海翼”在6000深处受到水的压强是_______________Pa. （g取10N/kg，海水密度约为1. 0×l03kg/m3）
11．龙舟大赛时，鼓声雷动、挠桨飞舞，运动员用力向后划水，龙舟却被水推着向前运动，这说明_____；运动员使用的船桨是_____（选填“省力”或“费力”）杠杆。
12．如图所示小明用刻度尺测出一支新铅笔的长度为_______cm．

13．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________；b是________；c是________．

14．关于重力的方向可利用如图所示的装置来探究：随着β角的改变，悬线OA与水平面的夹角将_____（选填“改变”或“保持不变”），据此可知，重力方向总是_____，在进一步探究小球A所受重力的大小时，弹簧测力计对A的拉力大小等于A受到的重力，是因为它们是一对_____．

三、作图题（共7分）
15．在图中画出静止在地面上的物体所受支持力的示意图．
（______）

16．请在图中画出重力为20N的物体，静止在水平地面上所受支持力的示意图。
（_____）

17．如图所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.

四、实验题（本大题共5小题，共20分）
18．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
19．为了探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比”，小明在实验台上组装好实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个 （图中未画出）．

以下是他的部分实验步骤，请你帮他补充完整：
①在动滑轮挂钩上挂2个钩码，用弹簧测力计竖直向上匀速拉绳子自由端．2个钩码的总质量用m表示，用弹簧测力计测出绳子自由端的拉力F，用刻度尺分别测出绳子自由端移动的距离s和钩码上升的高度h，将m、F、s、h数值记录在表格中；
②保持_____不变，依次改变绳子自由端移动的距离s，仿照步骤仿照步骤①再做5次实验，将各次的m、F、s、h数值记录在表格中．
③利用W总＝_____，计算出各次的总功，用W有用＝Gh＝mgh，计算出各次的有用功，并将各次的W总、W有用的数值记录在表格中．
20．小明家有一电热毯，铭牌上标有“221V，**W”的字样，其中额定功率值不清，41W～61W之间。现在实验室有下列实验器材：
蓄电池（电压为6V），开关一个，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：1～1．6 A，1～3 A） B．电压表V1（量程：1～3 V，1～15 V）
C．电压表V2（量程：1～3 V，1～15 V） D．定值电阻R1（阻值：21 Ω）
E．定值电阻R2（阻值：511 Ω） F．滑动变阻器（阻值：1～11 Ω）
G．滑动变阻器（阻值：1～1 kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）小明首先复习用伏安法测电功率的电路，请你帮助小明用笔画线代替导线，连接如图的实物图；
（_______）

（2）为进行较准确的测量，选择的实验器材是 _________  （填写器材前面字母序号）；请画出设计的实验电路图。
（______）
（3）写出主要实验步骤和需测量的物理量________；
（4）写出电热毯的额定功率P额的数学表达式（用已知量和测量量的字母表示）_________
21．如图是小明同学在课外科技创新活动中制作的演示课本焦耳定律的替代实验装置．图中3个空烧瓶的瓶口向下，固定在坚直的木板上，瓶口用橡皮塞塞紧，3根两端开口的L形的玻璃短管穿过橡皮塞与瓶内相通，每根玻璃管中各有段相同长度的红色水柱，实验前3条红色水柱在同一高度，每个瓶中各有根电阻丝，每根电阻丝跟通过橡皮塞的引线与外面的电路连接(1、2、3、4、5、6为电路中的金属连接触点)，瓶子不漏气．请回答下列问题：

(1)此实验是通过观察玻璃管中红水柱上升的高度来判断电阻丝产生热量多少的．下面几个研究实例中，采用了相同研究方法的是_______(填序号)．
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②研究声音的产生时，将发声的音叉与水面接触，水花四最表明音叉在振动
③利用光线表示光传播的径迹和方向
④“探究物体的动能与速度的关系”时，让网钢球从斜面的不同高度由静止滚下
(2)小明所在的实验小组分别将1、2触点和4、5触点连接起来，闭合开关S，①与②瓶中的两段电阻丝是______联的，通电20s后断开开关．本次实验是来研究电流产生的热量与__________的关系．
22．“探究影响滑动摩擦力大小的因素”实验：
在甲、乙、丙实验中，用弹簧测力计水平__________拉动物体A，依据________原理可知，滑动摩擦力的大小等于弹簧测力计示数；通过甲、乙两图中的实验数据，可以得出结论：接触面粗糙程度一定时，压力越____，滑动摩擦力越大； 通过_______两图的实验数据，可得出滑动摩擦力与接触面粗糙程度的关系；甲实验中，若把水平拉力增加到3N，则物体A受到的滑动摩擦力是_______N．
五、计算题（本大题共2小题，共13分）
23．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：

整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）
（1）无人机从起飞到火场上空，这一过程共耗时多少秒？
（2）无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？
（3）无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
24．钓鱼岛自古以来就是中国固有领土，早在1373年我国渔民就已经发现了钓鱼岛，如图所示是我国一艘装备精良的现代化综合公务船正在钓鱼岛附近巡航。（海水密度取1.0×103kg/m2，g取10N/kg）求：
若该船的声呐探头距海面深度为10m，则该声呐探头受到海水的压强是多少？该公务船以36km/h的速度匀速航行5h，若航行时受到的阻力为船重的0.05倍，则这一过程中动力所做的功是多少？
六、综合能力题（本大题共3小题，共18分）
25．我国将于2035年全面禁售燃油汽车，用电动汽车替代传统燃油汽车成为趋势．图表中是某公司最新型水陆两用电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车在水上与陆地上匀速行驶时所受阻力均为总重力的0.04倍，（g=10N/kg）请回答下列问题：

空车质量
940kg
轮胎与地面总接触面积
400cm2
电池容量
40kW•h
最高时速
130km/h
最大功率
100kW
最大续航里程
？km
（1）电动汽车中电动机的工作原理是___________．电动汽车对水平地面的压强是多大_______?若汽车在水面上匀速行驶，其排开水的体积多大 ______？若电动汽车的电能转化为机械能的效率为50%，请问充满一次电，电动汽车能匀速行驶多远______？请写出两条电动车的优点！__________
26．如图是某型号电动轮椅工作原理示意图．开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V。请解答下列问题：

（1）当开关S1和S2同时接_____时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的_____能够改变；
（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少_______？
（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大_______？
27．如图甲所示为常见家用电吹风，它的简化电路如图乙所示．问：

（1）当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？
（2）已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？
（3）测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
①测小灯泡的电功率时，测量多次灯泡两端的电压和电流,是为了研究功率与电压、电流的关系，因此多次测量是为了寻找普遍规律；
②用刻度尺测量物体的长度时，进行多次测量，其目的是：取平均值，减小测量误差；
③探究光的反射规律实验时，多次改变入射角的大小，其目的是总结规律，防止结论的偶然性；
④在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度．
2、D
【解析】
A. 声音可以在固体、液体、气体中传播，声音在水中传播比在空气中传播得快，故错误；
B. 根据音色可以判断是哪位歌手正在唱歌，故错误；
C. 汽车安装消声器是在声源处减弱噪声，故错误；
D.声音既能够传递信息，也能够传递能量，利用超声波检测锅炉是否有裂痕，说明声音可以传递信息，故正确。
3、C
【解析】
在电磁感应现象中磁铁和线圈相当于电源，产生的感应电流的方向跟导体运动方向，以及磁感线方向有关，要想改变感应电流方向，改变导体运动方向及磁感线方向中的任一方向即可；已知闭合开关，将一根条形磁铁插入线圈时，与之相连的灵敏电流计的指针会向右偏转，那么当拔出条形磁铁时电流计的指针会向左偏转，这说明感应电流的方向跟切割磁感线方向有关；当掉转条形磁铁的磁极再插入线圈时，电流计的指针会向左偏转，这说明感应电流的方向跟磁场方向有关；电磁感应现象的能量转化是机械能转化为电能，是发动机的原理。故ABD正确，C错误。
4、D
【解析】
静止状态和匀速直线运动状态都是平衡状态。根据图象判断出物体的运动状态即可解决此题。
【详解】
A．路程不随时间变化，表示物体静止，处于平衡状态，故A不合题意；
B．路程与时间成正比，即速度不变，物体做匀速直线运动，处于平衡状态，故B不合题意；
C．速度不变，物体做匀速直线运动，物体处于平衡状态，故C不合题意；
D．物体做匀加速直线运动，不平衡，故D符合题意。
本题关键要抓住平衡状态的特点：速度保持不变，而且可能是静止或匀速直线运动两种状态，不能漏解。考点平衡状态的判断。
5、C
【解析】
A．第4s时两者相距的距离：s=s甲-s乙=12m-4m=8m，故A错误；
B．由图像可知，甲的速度大于乙的速度，以甲为参照物，相对于甲，乙的位置向下变化了，故B错误；
C．由图像可知甲运动的距离与时间成正比，即甲做匀速运动，其速度：v甲===3m/s，故C正确；
D．由图像可知，甲、乙都做匀速运动，因为甲、乙质量相同，所以重力相同，则甲、乙受到的拉力相等，故D错误．
6、A
【解析】
试题分析：如果开关S断路，则接触c、d两点，两灯都亮，接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮，符合题意，故A正确；如果灯L2断路，则接触b、c两点，两灯应都亮，与题意不符，故B错；如果灯L1断路，则接触a、b两点时，两灯应都亮，故C错；如果灯L2短路，则接触c、d两点，灯L2也不会亮，与题意不符，故D错；应选A．
考点：电路和故障的判断
7、B
【解析】
A．图中两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，不符合题意；
B．图中两电阻串联，电压表测R两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，即电压表的示数变大，符合题意；
C．图中两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，不符合题意；
D．图中两电阻并联，电压表测电源的电压，身高越高时，定值电阻R不能保护电路，并且由并联电路电压特点知电压表的示数不变，不符合题意；
故应选B．

二、填空题（本大题7小题，共21分）
8、压缩 牵引力
【解析】
（1）压缩冲程中，进气门、排气门都关闭，活塞向上运动，压缩汽油和空气的混合气体，使机械能转化为气体的内能，其内能增加，温度升高；
（2）由P===Fv可知，功率一定时，速度越小，牵引力就会越大，所以汽车爬坡时，通过减速来获得较大的牵引力．
9、排气 30 2.6
【解析】
由图可知，进气门关闭，排气门打开，活塞向上运动，所以是排气冲程．
汽油机每分钟转3600转，则每秒钟转3600÷60=60转，每两转完成一个工作循环，做一次功，所以该汽油机每秒做功30次．
汽油机1小时所做的功
所以燃烧乙醇汽油放出的热量
消耗汽油的质量
10、大气压 小
【解析】
用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管；小鸟的翅膀都有向上的弧度，是利用翅膀上方空气流速大，压强小，下方空气流速小，压强大，从而获得升力的；
“海翼”在6000深处受到水的压强p=ρ海水gh=1.0×103kg/m3×10N/kg×6000m=6×107Pa。
11、物体间力的作用是相互的 费力
【解析】
根据物体间的作用是相互的，运动员用力向后划水，运动员给水一个向后的力，水就给龙舟一个向前的力，因此使龙舟向前运动；
通过比较动力臂和阻力臂可看出，动力臂小于阻力臂，因此船桨的桨是一个费力杠杆。
12、6.65（6.61—6.68）
【解析】
由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；
物体左侧与0cm对齐，右侧与6.65cm对齐，所以物体的长度为6.65cm.
13、电流表 电压表 电流表
【解析】
[1][2][3]两个电灯都能发光，且是并联，则两个电灯中都应有电流通过，且都能接到电源两极上．由于两个电灯中间已经接在一起，L1的左端与电源正极相连了，则两个电灯中间应通过电流表接到电源的负极，故c表为电流表，L2的右端应接到电源的正极，故a表应是电流表，则b表只能是电压表了．
14、保持不变 竖直向下 平衡力
【解析】
因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变，悬线OA与水平面的夹角将保持不变；重力的方向始终是竖直向下的，用来检查墙壁砌得是否竖直的中垂线就是根据这一原理制成的；弹簧测力计对A的拉力与A受到的重力，大小相等，方向相反，作用在同一物体上，作用在同一直线上，是一对平衡力．

三、作图题（共7分）
15、
【解析】
支持了的作用点物体上，方向竖直向上，过力的作用点，沿力的方向画一条箭头的线段，并用F表示，如图

16、
【解析】
画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
【详解】
物体在水平地面上，所受支持力与重力是一对平衡力，二者大小相等，方向相反，故支持力F=G=20N，方向竖直向上，过物体重心沿竖直向上的方向画一条带箭头的线段，并用F表示，如图所示：

确定支持力的大小、方向、作用点，按要求作出力的示意图；
17、
【解析】
先过O点画出垂直于界面的法线，根据光的反射定律知，反射角等于入射角，据此画出反射光线，如图；
根据光的折射定律知，当光由水中斜射入空气中时，折射角大于入射角，据此画出折射光线，折射光线适当远离法线，如图：

点睛：重点是根据光的反射和折射定律作图，关键是记清楚光由空气斜射入水或玻璃中时，折射角小于入射角，反之折射角大于入射角，可根据光路可逆的特征进行记忆。

四、实验题（本大题共5小题，共20分）
18、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
19、钩码的质量 FS
【解析】
②根据小明计划用这些器材探究“用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比的关系”可知，小明计划探究的问题中的自变量是拉力对绳头做的总功，控制变量是机械效率，因为同一个滑轮组，提升钩码的重力也影响滑轮组的机械效率，所以在实验步骤②中，应保持所挂钩码数不变，即钩码质量不变；
③根据总功等于拉力与绳子自由端移动的距离的乘积，利用W总=FS，计算各次的总功．
20、见解析 BCEG 见解析 P额=
【解析】
根据题中“现在实验室有下列实验器材，……请你帮助小明测量出电热毯的额定功率值。”可知，本题考查特殊方法测电功率。需要通过大体计算电热毯的电阻，排除伏安法，利用串联电路的分压关系求解。根据完成实验测量。
【详解】
（1）根据伏安法测电功率的原理P=UI，要测量定值电阻的电功率，应将电压表并联在被测电阻两端，电流表串联在电路中，滑动变阻器采用“一上一下”方式接入电路，连图如下：

（2）由铭牌上标有“221V，**W”的字样，其中额定功率值不清，在41W～61W之间，根据可计算出电热毯的电阻在1211Ω左右，所以把电热丝接在6V的电源上，电路中的电流很小，测量误差会很大，不能用伏安法测电阻。为进行较准确的测量，可以将滑动变阻器和电热毯串联，用两个电压表分别测量其电压，根据串联电路的分压关系求解，这样选择器材有：B、C、E、G；
实验电路图如下：

（3）实验步骤和需测量的物理量：
①按照电路图连好电路，将滑动变阻器滑片调到阻值最大处。
②闭合开关，调节滑动变阻器，使电压表V1的示数接近满偏，记下电压表V1的示数Ux和电压表V2的示数U1。
（4）测出定值电阻的分压U1和电热毯的分压Ux，
因为，
故，
则电热毯的额定功率P额的数学表达式。
21、② 串 电阻
【解析】
（1）电流产生的热量不能直接观察，但可以用空气吸收的热量表示，当空气吸收的热量时，体积的发生变化，而体积的变化则可通过液柱升高的大小来表示，所以可以用管中红水柱上升的高度来判断电阻丝产生热量多少的，即采用了转换法；
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用的是控制变量法
②研究声音的产生时，将发声的音叉与水面接触，水花四最表明音叉在振动，通过水花的运动了解音叉的运动，即采用的是转换法，符合题意．
③利用光线表示光传播的径迹和方向，采用的是理想模型法；
④“探究物体的动能与速度的关系”时，让网钢球从斜面的不同高度由静止滚下，采用的是控制变量法
（2）由图知道，若小明所在的实验小组分别将1、2触点和4、5触点连接起来，则①与②瓶中的两段电阻丝顺次连接形成串联，相同时间通过瓶中电阻丝的电流相等，由于两瓶在电阻丝的阻值不同，所以可以来研究电流产生的热量与电阻的关系．
22、匀速直线 二力平衡 大 甲丙 1.6
【解析】
（1）用弹簧测力计水平拉动木块，使其作匀速直线运动时，则木块水平方向上受到拉力和滑动摩擦力的作用，这两个力平衡力，根据二力平衡条件，滑动摩擦力大小等于拉力大小；
（2）甲、乙两图接触面的粗糙程度相同，但是压力不同，滑动摩擦力大小不同，因此结论是：当接触面粗糙程度一定时，压力越大，滑动摩擦力越大；
（3）要得出摩擦力的大小跟接触面的粗糙程度有关，应该控制压力大小相同，改变接触面的粗糙程度，因此符合条件的是甲、丙两图；
（4）甲图木块做匀速直线运动，所以f=F=1.6N，若把水平拉力增加到3N，由于压力和接触面的粗糙程度不变，则物体A所受摩擦力不变，仍为1.6N．

五、计算题（本大题共2小题，共13分）
23、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。
24、（1）1×105Pa；（2）2.7×1011J。
【解析】
（1）探头受到海水的压强为：
p＝ρ海水gh＝1.0×103 kg/m3×10N/kg×10m＝1×105Pa；
（2）因为匀速，所以动力F＝f阻＝0.05G船＝0.05m船g＝0.05×3000×103kg×10N/kg＝1.5×106N，
又船在5h内通过的路程为s＝vt＝36km/h×5h＝180km＝1.8×105m，
所以在这一过程中动力所做的功为W＝Fs＝1.5×106N×1.8×105m＝2.7×1011J。
答：（1）该声呐探头受到海水的压强是1×105Pa；
（2）这一过程中动力所做的功是2.7×1011J。

六、综合能力题（本大题共3小题，共18分）
25、通电线圈在磁场中受力转动 2.5×105Pa 1m3 1.8×105m 清洁、噪音小
【解析】
(1)电动汽车上使用的电动机的原理是通电导体在磁场中受力转动．
(2) 电动汽车和人的总重力：
G总=m总g=（940kg60kg）×10N/kg=10000N，
对水平路面的压力：
F= G总=10000N，
受力面积S=400cm2=0.04m2，
电动汽车对水平地面的压强”
p===2.5×105Pa；
(3)汽车在水面上匀速行驶，汽车处于漂浮状态，浮力等于重力，即F浮= G总=10000N，由F浮=水gV排得，汽车排开水的体积：V===1m3;
(4)电池容量40kW•h，即W=40kW•h;
电动汽车的电能转化为机械能的效率为50%,则W机械=W50%=20kW•h=7.2107J;
电动汽车匀速行驶时，牵引力等于阻力，即F=f=0.04G总=0.0410000N=400N;
由W=Fs可得充满一次电电动汽车最多匀速路程：s===1.8105m;
(5)电动汽车和与以燃烧汽油为动力的汽车相比，不使用化石燃料，节省了石油能源，清洁无污染, 电动机噪音比汽油机小．
26、1 方向 14W 37.5N
【解析】
（1）[1]如图当开关S1和S2同时接1时，滑动变阻器串联在电路中能够高速前进，符合题意；
[2]分析电路图可知，开关接1和2时，电动机的电流方向相反，所以电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变；
（2）[3]当电动轮椅后退时，电流表示数为1A，电路中电动机和R2串联工作，
，
电动机的电压为：
，
此时电动机的实际功率是：
；
（3）[4] 当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，可得：

则做机械功的功率为：
，
匀速前进时，阻力与牵引力平衡，
所以阻力等于牵引力：
。
27、（1）吹热风；（2）4A；880W；（3）0.01kWh；120W
【解析】
(1)由图可知，当开关拨到触点A、B时，电动机和电热丝同时工作吹热风；
(2)通过电热丝的电流：，
电热丝的功率：P=UI=220V×4A=880W；
(3)电能表的表盘转30圈消耗的电能：W= ，
电吹风吹冷风时的功率： ．
答：(1)当将图乙的选择开关拨到触点A. B时，电吹风可实现的功能是热风；
(2)当电吹风吹热风时，通过电热丝的电流是4A；电热丝的电功率是880W；
(3)吹冷风5min消耗的电能是0.01kW⋅h；电吹风吹冷风时的功率是120W．
