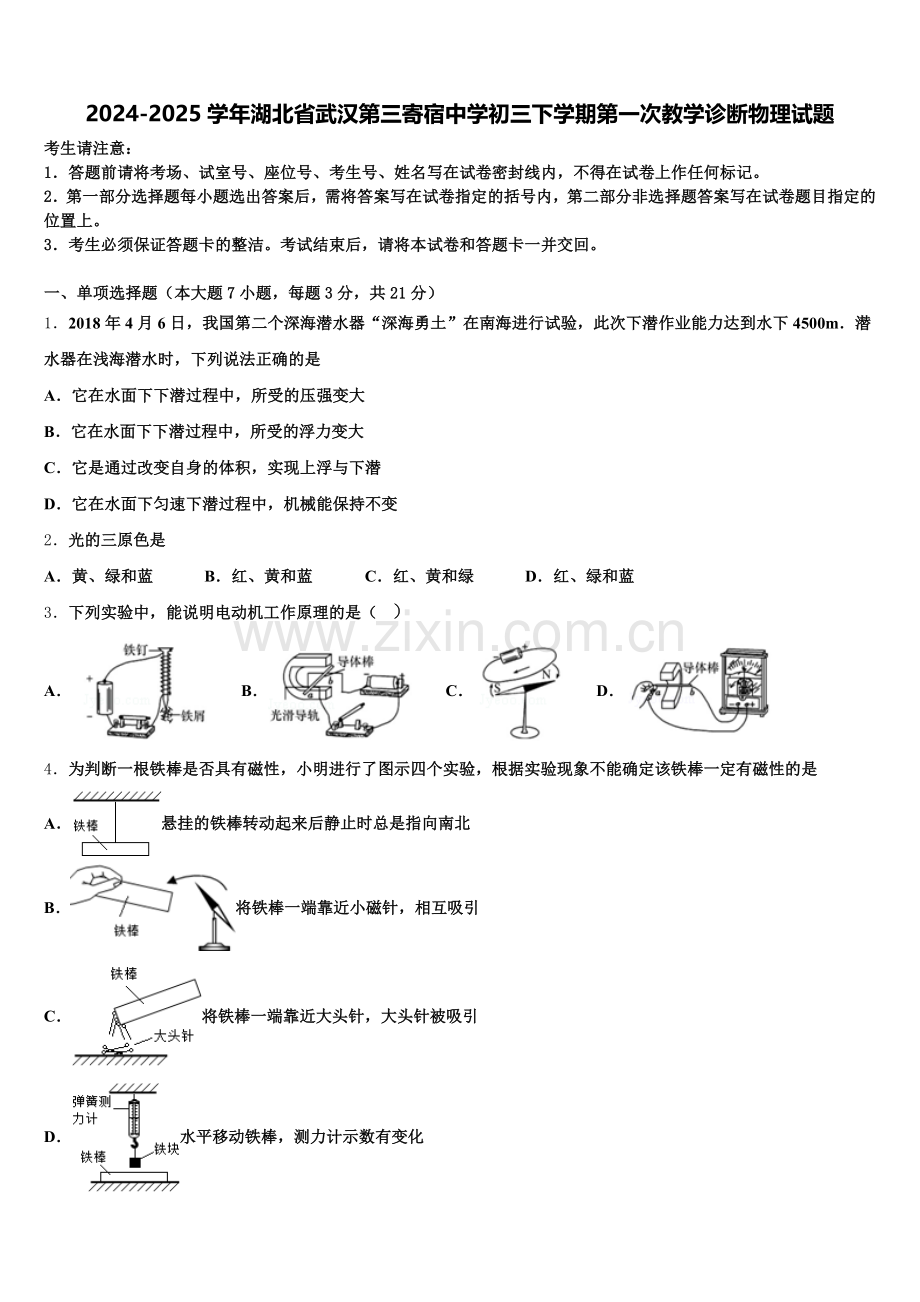

2024-2025学年湖北省武汉第三寄宿中学初三下学期第一次教学诊断物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．2018年4月6日，我国第二个深海潜水器“深海勇土”在南海进行试验，此次下潜作业能力达到水下4500m．潜水器在浅海潜水时，下列说法正确的是
A．它在水面下下潜过程中，所受的压强变大
B．它在水面下下潜过程中，所受的浮力变大
C．它是通过改变自身的体积，实现上浮与下潜
D．它在水面下匀速下潜过程中，机械能保持不变
2．光的三原色是
A．黄、绿和蓝 B．红、黄和蓝 C．红、黄和绿 D．红、绿和蓝
3．下列实验中，能说明电动机工作原理的是（ ）
A． B． C． D．
4．为判断一根铁棒是否具有磁性，小明进行了图示四个实验，根据实验现象不能确定该铁棒一定有磁性的是
A．悬挂的铁棒转动起来后静止时总是指向南北
B．将铁棒一端靠近小磁针，相互吸引
C．将铁棒一端靠近大头针，大头针被吸引
D．水平移动铁棒，测力计示数有变化
5．将一杯牛奶放在水平桌面上，如图所示，下列关于作用力情况的分析，正确的是

A．牛奶对杯子底面的压力大小等于牛奶所受的重力大小
B．杯子和牛奶所受的总重力与桌面对杯子的支持力是一对平衡力
C．桌面对杯子的支持力与桌面受到的压力是一对平衡力
D．杯子所受的重力与桌面对杯子的支持力是一对相互作用力
6．2018年4月20日，我国最先进的自主潜水器“潜龙三号”（如图所示）成功首潜。潜水器在水面下匀速下潜过程中（ ）

A．受到的重力小于浮力
B．上、下表面受到的压力差变大
C．受到的压强变大，浮力变大
D．受到的压强变大，浮力不变
7．下列关于力学现象的解释中正确的是 （ ）
A．人用力推车，车未动，是因为推力小于摩擦阻力
B．苹果在空中下落得越来越快，是因为力是改变物体运动状态的原因
C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性
D．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡
二、填空题（本大题7小题，共21分）
8．近几年有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将_____（填“变大”或“不变”或“变小”），在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而______（填“变大”或“不变”或“变小”），从而形成电热的逐步积累和恶性循环，以致引发火灾．如图所示的电路中，A、B两点均是螺丝口灯的螺旋套上的点，当电路中两开关都断开时，用测电笔分别测试A、B两点，能使测电笔氖管发光的是______点（选填“A”或“B”）．

9．在电学实验中，电流表应____接入待测电路，电压表应____接入待测电路，连接电路过程中电键应处于_________状态。
10．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为_____V，定值电阻R0的阻值等于_____Ω．

11．小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中，动圈式话筒是利用_____原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带_____信息的变化电流；方向变化的电流使线圈产生_____不断变化的磁场并与永磁体相互作用，线圈不断的来回振动带动纸盘振动发出声音．

12．如图所示，电源电压恒为10V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=______。

13．气垫船是用_____的方法来减小摩擦的。滑雪时人站在滑雪板上压力并没有减小，是用_____的方法来减小压强而没有深陷雪地中去。
14．生活中所用“220V100W”和“220V60W”的甲、乙两盏白炽灯相比较，灯丝较粗的是_____灯；若将两盏灯串联接在照明电路工作时，较亮的是_____灯（均选填“甲”或“乙”）；若“220V100W”的甲灯正常工作_____h消耗1kW•h电能。
三、作图题（共7分）
15．在图中标出磁感线的方向和小磁针的N极。

16．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S的位置，并完成光路图，（保留作图痕迹）
（___________）

17．轻质杠杆 OA 可绕 O 点在竖 直面内旋转，请在图中画出物体所受 重力和使杠杆保持平衡的最小力 F 的 示意图．
（____）

四、实验题（本大题共5小题，共20分）
18．某小组在探究电流与电阻关系的实验中，设计了如图所示的电路．
请你用笔画线代替导线将如图所示电路连接完整__________；电源由两节电压为1.5V的电池串联组成，则电源电压为_______V；若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于________Ω．由此得到结论：电压一定时，电流与电阻成_____________；保持电压表示数为2V的条件下重复进行上述实验，其目的是：_______________．
19．某小组在做“探究水的沸腾实验”，实验装置如图所示
如图甲中A、B、C三种读温度计示数的方法正确的是_____（填“A”、“B”或“C”），此时温度如图乙所示为_____℃：图丙中表示水在沸腾时的现象是其中的_____（选填“左”或“右”）图．根据实验记录的数据，作出了水的温度随时间变化的图象，如图丁所示，由图象可知，在当时条件下，水的沸点是_____℃，说明此时的大气压_____（选填“大于”、“等于”或“小于”）1标准大气压．为了说明水沸腾过程中是否需要吸热，应_____，观察水是否继续沸腾．水沸腾时，杯口附近出现大量“白气”，“白气”是水蒸气遇冷_____（填物态变化名称）形成的．
20．某同学在做研究某物质熔化时的规律的实验时得出如下数据：
加热时间（min）
0
2
4
6
8
10
12
14
16
18
20
22
温度（℃）
64
68
72
76
80
80
80
80
84
88
92
96

则由装置图和上表数据可知：此物质一定属于_____．（填“非晶体”或“晶体”）此物质的熔点是_____，在第10min时，物质处于_____．（选填“固态”“液态”或“固液共存态”）此物质的温度达到72℃时，物质处于_____．（选填“固态”“液态”或“固液共存态”）将温度计插入试管中时，温度计的玻璃泡要全部插入固体粉末中，不要碰到试管底或_____．把试管放在有水的烧杯中加热是为了使固体粉末受热_____；其中烧杯中的水面应_____（填“高于”或“低于”）试管中物质的上表面．此物质熔化过程的特点是_____．
21．为了探究影响浮力大小的因素，某校学习小组设计了如下两次实验。

第一组：甲、乙、丙图是小方同学的实验过程整个过程为同一物块，g取；由如图可知
由以上实验过程及数据分析可得：物体所受浮力大小与______有关；
该物块浸没在水中所受的浮力为______N；
物块的密度为______。
第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底，B物块漂浮于水面。待AB均静止后，两液面的高度仍相同，如图所示。则A物块所受浮力______B物块所受浮力；A物块的密度______B物块的密度；甲杯对桌面压力______乙杯对桌面压力。以上选填“”、“”或“”
22．小文探究“反射角与入射角的关系”，实验装置如图甲所示．白色纸板竖直放在水平镜面上，ON与镜面垂直．实验中收集到一组实验数据如图乙所示．
依据实验数据，可初步得到的实验结论是： ______ ．为使实验结论更可靠，接下来的操作是： ______ ．实验中白色纸板的作用是： ______ ．如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出．这表明：在反射现象中，光路 ______ ．
五、计算题（本大题共2小题，共13分）
23．小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热．电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．

（1）灯泡正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值．
（3）S、S1、S2均闭合时，求R2上消耗电功率的最小值和最大值．
24．小丽家新买了一台电热水器，下表是该热水器的一些技术参数．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
型号
FED-H50
额定电压
220V
最大水量
50L
额定功率
2000W
（1）热水器中电热丝的电阻：
（2）水所吸收的热量[c水=4.2×103J/（kg•℃）]；
（3）热水器的效率．
六、综合能力题（本大题共3小题，共18分）
25．如图所示，不计质量的硬杆处于水平静止状态
O为支点，画出FA的力臂LA．撤去FA，在B点施加力FB，硬杆仍可以处于水平静止状态，若FB大小等于FA，则FB的力臂LBLA（选填“>”“<”“=”）．
26．重为200N的物体静止在水平地面上．小刚用如图所示的动滑轮将物体匀速竖直提升3m，已知动滑轮重50N，不计绳重和滑轮转轴处的摩擦．
求小刚作用在绳上的拉力F；______ 求该动滑轮的机械效率；_________ 小明认为，只需要再添一个定滑轮就可以用向下的力提升重物．请用笔画线代替绳子，在如图中画出滑轮组的绕绳方式．

27．家庭电路的电能表如图所示．小明让电饭锅单独工作，转盘转过30圈时，停表记录其工作时间为100s．
电饭锅消耗的电能为_________kW•h，电功率为________ W．小芳设计实验如下: 电饭锅单独正常工作时，用停表计时3分钟．这段时间内，观察转盘转过的圈数n，测量出消耗的电能W，算出电功率．
评估: 比较两人测量电饭锅功率的实验，_________的实验相对不太精确．理由是:_________电能属于__________（选填:“一次”、“二次”、“可再生”或“不可再生”）能源．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A．潜水器在水面下下潜过程中，所处的深度变大，根据p=ρgh可知，所受的压强在变大，故A正确；
B．潜水器在水面下下潜过程中，排开水的体积保持不变，由F浮=ρgV排可知，潜艇所受的浮力保持不变，故B错误；
C．潜水器在是通过改变自身重力实现上浮与下潜的，故C错误；
D．它在水面下匀速下潜过程中，质量不变，速度不变，高度降低，所以动能不变，重力势能变小，机械能等于动能和势能之和，所以，机械能减小，故D错误．
2、D
【解析】
光的三原色：红、绿、蓝，按一定比例混合可组合出不同的色光。
3、B
【解析】电动机利用磁场对电流的作用力工作。
A图，研究影响电磁铁磁性强弱的因素，不符合题意；
B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；
C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；
D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；
故选B。
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。
4、B
【解析】
具有磁性的物体当受到地磁场的作用时，当其能自由静止时，会指向南北方向，即磁体的指向性，故A说明铁棒具有磁性，不符合题意；
即使铁棒没有磁性，当小磁针靠近铁棒时，小磁针也会吸引铁棒，故B不能确定铁棒是否具有磁性，故符合题意；
能够吸引铁钴镍等物质的性质叫磁性，铁棒能够吸引大头针，说明了铁棒具有磁性，故C说明铁棒具有磁性，不符合题意；
将铁棒从挂有铁块的弹簧秤下向右移动，会发现铁棒两端对铁块的作用比中间对铁块的作用大，即弹簧测力计示数有变化，故D可以判断铁棒具有磁性，不符合题意。
5、B
【解析】
解:A由图可知,上口大,下底小的容器,液体对容器底的压力小于液体压力小于所装液体的重,所以 A错误;B ,杯子和牛奶受到的重力竖直向下,桌面对杯子的支持力竖直向上,受力物体都是杯子,是一对平衡力,两个力大小都等于杯子和牛奶的重力大小,所以B 正确; C,桌面对杯子的支持力的受力物体是杯子,杯子对桌面的压力的受力物体是桌面,不是同一个受力物体,是一对相互作用力,所以C不正确; D,桌面对杯子的支持力等于杯子和牛奶的重力之和,杯子所受的重力与桌面对杯子的支持力这两个力大小不相等,这两个力不是一对相互作用力,所以D 错误.
6、D
【解析】分析：物体受到浮力的原因是物体上、下表面受到液体的压力差作用，浮力的大小与液体密度和物体排开液体的体积有关，因此判断浮力的大小，关键判断液体密度和物体排开液体的体积发生怎样的变化。潜水器受到的压强大小与液体的密度和潜水器所处的深度有关，因此判断压强的大小，关键是判断液体密度和潜水器所处深度的变化。
解答：潜水器在水面下匀速下潜，此时水的密度不变，潜水器浸没在水中，其排开水的体积不变，但是在水中的深度逐渐增深。根据公式和公式可知，潜水器受到的压强增大，浮力不变，即上、下表面受到的压力差不变。故选项A、B、C均错误，D正确。
故选：D。
【点睛】本题考查了对液体压强和浮力的判断。判断时要了解影响液体压强和浮力大小的因素，并判断影响因素中哪些是定量，哪些是变量。
7、B
【解析】
人用力推车，车未动，车处于静止状态，推力和摩擦力是一对平衡力，大小相等，故A错误．
苹果受重力作用在空中下落得越来越快，是因为力是改变物体运动状态的原因，故B正确为答案．
汽车刹车后，受到地面的摩擦阻力，在该力的作用下，汽车的运动状态发生改变，速度越来越小，最终会停下来，并不是由于汽车具有惯性，故C错误．
书本受到的重力与书本对桌面的压力，两个力大小相等，方向相同，不是平衡力，故D错误．

二、填空题（本大题7小题，共21分）
8、变大 变大 A
【解析】
线路连接处由于接触不良，电流通过时受到的阻碍作用增大，因此电阻增大；
线路连接处相对于其他地方电阻增大,根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾．
左端的开关和灯泡:断开开关,A处还和火线相连, 测试A点,能使测电笔氖管发光.
右端的开关和灯泡:断开开关,切断火线,B处和火线断开, 测试B点,测电笔氖管不发光.
9、串联 并联 断开
【解析】
电流表的使用方法是必须串联在电路中，而且电流要从其“+”接线柱流入，从“−”接线柱流出；电压表测量电压时，电压表和被测电路是并联的；在连接电路的过程中，为了保护电路，电键应处于断开状态。
10、12 10
【解析】
由电路图可知，R0与R串联，由图乙可知，滑动变阻器消耗的功率PR＝3.2W时，电路中的电流可能为I1＝0.4A，也可能为I2＝0.8A，由P＝UI＝I2R可得，两种情况下变阻器接入电路中的电阻：R1＝＝＝20Ω，R2＝＝＝5Ω，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，由I＝可得，电源的电压：U＝I1（R0+R1）＝I2（R0+R2），即0.4A×（R0+20Ω）＝0.8A×（R0+5Ω），解得：R0＝10Ω，电源的电压U＝I1（R0+R1）＝0.4A×（10Ω+20Ω）＝12V．
11、电磁感应 声音 方向
【解析】
动圈式话筒是利用电磁感应原理：人说话时，声带振动产生声音，声音通过空气传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，故能产生感应电流．动圈式话筒产生的携带声音信息，且方向变化的电流，经功放机放大后传入扬声器，方向变化的电流使线圈产生方向变化的磁场，线圈产生的磁场和永磁体作用，使线圈不断来回振动．带动纸盘振动，把声音还原出来．
12、1：4
【解析】
由电路图可知，闭合开关后，R1与R2串联，电压表测R2两端的电压，因串联电路中总电压等于各分电压之和，所以，R1两端的电压：U1=U-U2=10V-8V=2V，因串联电路中各处的电流相等，所以，由I=可得，两电阻阻值的比值：。
13、使两个互相接触的表面隔开 增大受力面积
【解析】
气垫船的原理是船体与水面之间形成一层空气垫，使船体与水面分离，从而大大减小船体航行时的摩擦力，故气垫船是用使两个互相接触的表面隔开的方法来减小摩擦的；
滑雪时人站在滑雪板上压力并没有减小，对雪面的压力没有变，但滑雪板加大了人与雪面的接触面积，减小了压强而没有深陷雪地中去。
14、甲 乙 10
【解析】
根据P＝可知：电压相同时，电功率大的电阻小，由题知，甲灯泡的额定功率比乙灯泡的额定功率大，所以甲灯泡的电阻较小，根据影响电阻大小的因素可知：在电阻丝材料、长度、温度相同时，电阻小的横截面积大，即甲灯灯丝较粗，乙灯灯丝较细；当两灯串联时，通过两灯的电流相等，由P＝I2R可知，电流相等时，电阻大的灯泡实际功率大，灯泡就亮，则乙灯的灯丝电阻大，此时乙灯较亮；因为W＝Pt，所以消耗1kW•h电能时甲灯正常工作的时间：t＝＝＝10h。

三、作图题（共7分）
15、
【解析】
电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极；磁感线的方向是：在磁体的周围N极流出，回到S极，由于螺线管的左端为N极，由此可以确定磁感线的方向是向右的；根据异名磁极相互吸引可以确定与螺线管右端S极靠近的是小磁针的N极，则小磁针的左端为N极。

16、
【解析】
先将两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示：

17、
【解析】
试题分析：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如上图所示．
【考点定位】杠杆中最小力的问题；重力示意图

四、实验题（本大题共5小题，共20分）
18、 3 15 反比 多次实验得出的结论更具有普遍性（或避免实验得出的结论具有偶然性）
【解析】
试题分析：（1）电压表与待测用电器电阻并联，图中使用两节干电池作为电源，故电压表选用小量程．电路连接如图所示．

（2）一节干电池的电压为1．5V，两节干电池串联，电压为2×1．5V=3V．
（3）当接入电阻为最大阻值15Ω时，电路中的电流为，滑动变阻器的最大阻值为．由欧姆定律可知：电压一定时，电流与电阻成反比．（4）一次实验得出的结论具有偶然性，多次实验得出的结论更具有普遍性．
考点：电路连接；电压表的使用；干电池的电压；串联电路特点应用；欧姆定律应用；实验方法评估．
19、B 92 左 99 小于 移去酒精灯 液化
【解析】
（1）温度计读数时，首先观察量程和分度值，看液柱在零上还是零下，视线应与液柱相平，所以读数方法正确的是B；温度计分度值是1℃，液柱的位置在零上，温度计的读数是92℃，在水沸腾的实验中，水沸腾时，由于此时整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，气泡逐渐变大，气泡由下而上越来越大，故丙图中左图是沸腾时的现象；
（2）水沸腾时吸热温度不变，不变的温度就是水的沸点，由丁中图象可知水的沸点是99℃，液体沸点受气压影响，气压越低沸点越低，1标准大气压下水的沸点是100℃，故当时条件大气压低于1标准大气压；
（3）水沸腾时吸热温度不变，所以水沸腾需要用酒精灯加热，为了说明水沸腾过程中是否需要吸热，应移去酒精灯，观察水是否继续沸腾；
（4）水沸腾时会有大量水蒸气产生，这些热的水蒸气上升遇到冷的空气放出热量液化为小水滴，在杯口形成“白气”．
20、晶体 80℃ 固液共存态 固态 容器壁 均匀 高于 继续吸热，温度不变
【解析】
由图表可知，物质从第8min开始至第14min，吸收热量温度不变，所以此物质一定属于晶体．
此物质的熔点是80℃，在第10min时，物质处于固液共存态．
此物质的温度达到72℃时，还没有达到熔点温度，物质处于固态．
用温度计测固体粉末的温度，温度计的玻璃泡要全部插入固体粉末中，不要碰到试管底或容器壁．
把试管放在有水的烧杯中加热是为了使固体粉末受热均匀．其中烧杯中的水面应高于试管中物质的上表面．
此物质熔化过程的特点是：继续吸热，温度不变．
21、 液体的密度 1
【解析】第一组：甲、乙、丙图是小方同学的实验过程整个过程为同一物块，g取；由如图可知
由以上实验过程及数据分析可知，物体浸没在密度不同的液体中时，测力计的示数不同，即受到的浮力不同，所以可得：物体所受浮力大小与液体的密度有关；
如图测力计的分度值为0.2N，物体的重为4.8N，根据称重法测量浮力的原理得：该物块浸没在水中所受的浮力为：
；
根据得物体的体积为：

物块的密度为：
；
第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底，B物块漂浮于水面。待AB均静止后，两液面的高度仍相同，如图所示。
因为放入物体前后水面的高度差相等，所以排开水的体积相等，根据可得，A物块所受浮力=B物块所受浮力；
根据浮沉条件得：A物块沉入杯底，则A的密度大于水的密度；B物块漂浮于水面。则B的密度小于水的密度，所以A物块的密度>B物块的密度；
A物块沉入杯底，即A的重大于排开水的重；B物块漂浮于水面。即B的重等于排开水的重，又因为A、B排开水的体积相等，所以A的重大于B的重，因为原来的水相同，所以甲容器的总重大于乙容器的总重，即甲杯对桌面压力>乙杯对桌面压力。
点睛：重点是浮沉条件和阿基米德原理的应用，第二组实验中根据浮沉条件可直接判断两物体的密度大小，根据排开水的体积相等可判断浮力相等，即排开水的重相等，再综合判断杯对桌面压力的大小。
22、反射角等于入射角 改变入射角，重复多次试验并记录数据 方便找出反射光线 可逆
【解析】
（1）根据图甲知道，反射角和入射角相等，都为48°，故得出的结论为：反射角等于入射角；
（2）为了找到普遍规律，使实验结论更可靠，需要改变入射角，再收集两组（或两组以上）反射角和入射角，即重复多次实验并记录数据；
（3）白色纸板的作用是显示光的路径，找出反射光线；
（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出，这表明：在反射现象中，光路是可逆的．

五、计算题（本大题共2小题，共13分）
23、（1）∵UL=12V，PL=3W，故灯泡L正常工作时的电流为：IL===0.25A．
（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，
则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，
∴电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，
灯泡L正常工作时的电流为0.25A，故此时电路中的电流为0.25A，
∴电阻R1的阻值为：R1===240Ω。
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，
则U1=U2=U=72V，
而滑动变阻器的最大电阻为R大=200Ω，
∴R2消耗电功率的最小值为：P小===25.92W．
电阻R1的阻值为240Ω，而U1=U2=U=72V，
∴此时通过R1的电流为：I1===0.3A，
电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，
∴通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，
R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．
（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为25.93W、最大值为194.4W．
【解析】（1）由灯泡的标号可知，灯泡的额定电压和额定功率均已知，利用P=UI，即可计算出灯泡的额定电流来；
（2）闭合S，断开S1、S2时，灯泡L与电阻R1串联，由于灯泡正常工作，其两端电压是额定电压，又知道电源电压，故电阻R1的两端电压可求，再通过灯泡的额定电流即可计算出电阻R1的大小；
（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，欲求出R2上消耗电功率的最小值和最大值，由其最大电阻的大小可计算出最小值；再由允许通过的最大电流计算出最大值，而允许通过的最大电流则需要由电流表A2的量程所确定， 当计算出电阻R1上的电流后即可得出电阻R2的最大电流来，这样它的最大电功率也就可以计算出来了。
考点：电路的等效，电流、电阻、电功率的综合计算。
24、（1）24.2Ω（2）4.2×106J（3）87.5%
【解析】
（1）由P=UI=可得，热水器正常工作时电阻丝的电阻：
R===24.2Ω；
（2）将水箱中装满水，由ρ=可得，水的质量：
m=ρV=1.0×103kg/m3×50×10-3m3=50kg，
水吸收的热量将水箱中装满水：
Q=c水m（t-t0）=4.2×103J/（kg•℃）×50kg×（45℃-25℃）=4.2×106J；
（3）由P=可得，热水器正常工作40min消耗的电能：
W=Pt=2000W×40×60s=4.8×106J；
热水器的效率：
η=×100%=×100%=87.5%．
答：（1）热水器中电热丝在正常工作时的电阻值是24.2Ω；
（2）水所吸收的热量是4.2×106J；
（3）热水器的效率是87.5%．

六、综合能力题（本大题共3小题，共18分）
25、（1）如图所示：（2）=

【解析】
试题分析：（1）沿力FA的方向作出FA的作用线，由支点O作FA作用线的垂线，垂线的长度为FA的力臂．
（2）撤去FA，在B点施加力FB，硬杆仍可以处于水平静止状态，若FB大小等于FA，由杠杆的平衡条件知道FB的力臂LB=LA．
考点：力臂；杠杆的平衡条件
26、125N 80%
【解析】
(1)由图可知，图1为动滑轮，使用动滑轮能省一半的力，不计绳重和滑轮转轴处的摩擦，则小刚作用在绳上的拉力为： ；
(2)滑轮组的机械效率为：
．
(3)因为是人站在地面上用向下的力提升重物，所以由2段绳子承担物重，根据“奇动偶定”应将绳子的一端固定在定滑轮的挂钩上开始绕线，绕过下面的动滑轮，再绕过上面的定滑轮；如图所示：

27、0.01 360 小芳 3分钟内，转盘转过的圈数不一定是整数，测量消耗的电能误差较大 二次
【解析】
（1）由图中参数可知，电路中消耗1kW•h电能，电能表转3000r．则电能表转30r电饭锅消耗的电能为W==0.01kW•h=3.6×104J；电功率为P===360W．
（2）由于电能表的转盘转的比较慢，在时间刚好3min时，有可能转盘不是刚好转过整数圈．这样计算的电能误差较大，从而计算的功率也误差较大．
（3）电能不能从自然界直接获取，需要通过水能、风能等其他形式的能量转化而来．属于二次能源．
