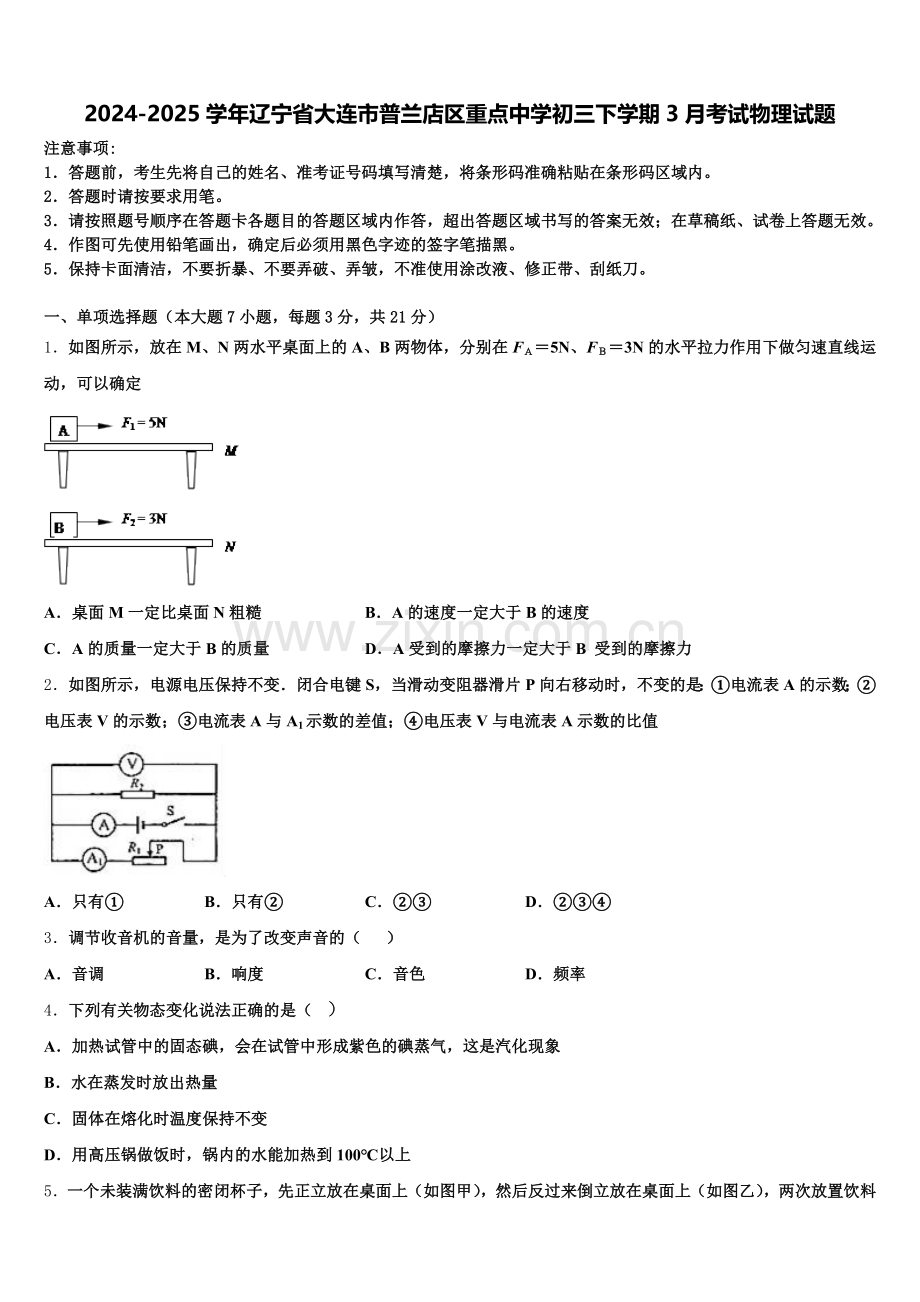

2024-2025学年辽宁省大连市普兰店区重点中学初三下学期3月考试物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，放在M、N两水平桌面上的A、B两物体，分别在FＡ＝5N、FＢ＝3N的水平拉力作用下做匀速直线运动，可以确定

A．桌面M一定比桌面N粗糙 B．A的速度一定大于B的速度
C．A的质量一定大于B的质量 D．A受到的摩擦力一定大于B 受到的摩擦力
2．如图所示，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值

A．只有① B．只有② C．②③ D．②③④
3．调节收音机的音量，是为了改变声音的（ ）
A．音调 B．响度 C．音色 D．频率
4．下列有关物态变化说法正确的是（ ）
A．加热试管中的固态碘，会在试管中形成紫色的碘蒸气，这是汽化现象
B．水在蒸发时放出热量
C．固体在熔化时温度保持不变
D．用高压锅做饭时，锅内的水能加热到100℃以上
5．一个未装满饮料的密闭杯子，先正立放在桌面上（如图甲），然后反过来倒立放在桌面上（如图乙），两次放置饮料对杯底的压力和压强分别是F甲、F乙、和p甲、p乙，则下列关系式正确的是（ ）

A．p甲＞p乙，F甲＞F乙 B．p甲＜p乙，F甲＜F乙
C．p甲=p乙，F甲=F乙 D．p甲＞p乙，F甲＜F乙
6．如图所示，用相同的滑轮构成甲、乙、丙三个装置，在相等的时间里分别把同一个重物匀速提升相同高度．不计绳重及摩擦，下列说法正确的是（　　）

A．甲装置所用的拉力比乙的大
B．乙装置中拉绳的一端移动的速度比丙的大
C．丙装置的机械效率比甲的小
D．三个装置的额外功相同
7．我们生活在声的海洋里，美妙的音乐可以让人心旷神怡，而一些机器的轰鸣声也能使人心烦意乱．下列关于声音的描述正确的是
A．在医院里医生通常利用超声波震动打碎人体内的结石，说明声波能传递能量
B．声音在真空中传播的速度是340 m/s
C．市区内某些路段“禁鸣喇叭”，这是在传播途中减弱噪声
D．“闻其声而知其人”主要是根据声音的响度来判断的
二、填空题（本大题7小题，共21分）
8．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
9．电影、幻灯银幕是用粗糙的白布做成，其优点在于：—是利用______使剧场里各处的观众均能看到画面；二是白布能反射__________颜色的光，使观众能看到色彩正常的画面．
10．甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为_____V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是_____J．

11．如图，是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kW•h计算，他家本月应缴纳电费_____元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为_____W．

12．我国高铁总路程居世界第一，人们出行更加方便快捷，暑假小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度向南行驶，旁边平行铁轨一列普通列车以120km/h的速度也向南行驶，小红发现自己超过普通列车用的时间为16s。以小红为参照物，普通列车向_____（选填“南”或“北”）行驶，普通列车的长度为_____m。
13．油条是人们常吃的食品，把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的________发生改变．将“面条”放入翻滚的油中炸熟变成金黄的油条，是用_____的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度_________（选填“不变”、“变大”或“变小”)．用油炸比用水煮油条熟的快是利用__________（选填“油的比热容大”或“油的沸点高”）．
14．如图，斜面长s为1.2m、高h为0.3m，现将重为16N的物体沿斜面从顶端向下匀速拉到底端，若拉力F 为5N，则此过程中重力做功为_____J，物体受到的摩擦力为_____N。

三、作图题（共7分）
15．如图所示，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮电铃不响．当环境温度达到警戒温度值时，衔铁被吸合，灯不亮电铃响，发出报警信号．①在虚线框内填入相应的电路元件符号；②标出通电螺线管的N极．
（_________）

16．如图中是活塞式抽水机的示意图。其手柄相当于一个杠杆，O是支点。请画出阻力F2对支点O的力臂L2；并画出在a点施加的最小动力F1的示意图。

17．如图所示，踢出去的足球在光滑水平地面上滚动，请作出足球的受力示意图。
（________）

四、实验题（本大题共5小题，共20分）
18．在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：

(1)请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（__________）
(2)正确接入电压表后闭合开关，移动滑片P到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向___________(选填“A”或“B”)端移动，使电压表的示数为___________V．
(3)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是_________W．
(4)该实验装置___________(选填“能”或“不能”)用来验证欧姆定律中的电流与电压的关系．原因是：______．
19．阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
20．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
21．黎黎同学配制了一定浓度的盐水，帮妈妈筛选出饱满的种子，她想知道所配制出的盐水密度，就用天平和量筒来进行测量．

（1）把天平放在水平台上，将_____ 拨到标尺左端的零刻线处后，发现天平横梁左高右低，应将_____ 向_____（选填“左”或“右”）调节，使天平平衡．
（2）用调节好的天平测得空烧杯的质量m1；
（3）把实力的盐水倒入量筒中，测得盐水体积V，如图甲所示；
（4）把量筒中的盐水倒入烧杯中，测得烧杯和盐水的总质量m2，如图乙所示．根据图中数据，帮黎黎同学把表填写完整：
空烧杯的质量m/g
量筒中盐水的体积V/cm3
烧杯和盐水的总质量m/g
盐水的密度ρ/g•cm﹣3
30
_____
_____
_____
（5）以上方法测出的盐水密度值比真实值_____．（选填“偏大”或“偏小”）
22．某同学按照如图所示的电路测量某电阻Rx阻值，实验室提供的器材有：2节新干电池（电压为3V）、电流表电压表、滑动变阻器（最大阻值R＝50Ω）开关各一个，导线若干。
请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时电压表示数变大）。连接电路时，开关应断开，是为了防止因电路_____（选填“短路”或“断路”）造成电流过大而损坏电路元件，某同学按电路图连接好实物图后，发现电压表指针偏转出现如图乙所示情况，他测量前应进行的操作是_____。将电路连接正确后，闭合开关，移动滑动变阻器滑片P，当电压表的示数为2.4V时，电流表的示数如图丙所示，读数为_____A，则电阻Rx的阻值为_____。在实验过程中，小明发现电流表指针偏转幅度太小，他想了想，觉得不需要改变电路的连接方式，且不用读出电流表的示数，也能较准确地求出Rx的阻值。他的做法是：将滑动变阻器的滑片移到_____（选填“A”或“B“）端读出电压表的示数为U，则Rx＝_____（用字母表示，不用带单位）。
五、计算题（本大题共2小题，共13分）
23．伴随着“环保低碳、节能减排”的生活新理念，太阳能汽车应运而生．如图所示，车轮与地面的接触总面积为1000cm2，当汽车与人的总质量为 1000kg时，该车以54km/h 的速度沿水平直线匀速行驶，受到的阻力为车总重的 0.01倍．（g=10N/kg）求该车：

（1）6min行驶的路程；
（2）静止时对路面的压强；
（3）匀速行驶时牵引力做功的功率．
24．某型号热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝．当开关S接加热档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为44W，R0、R阻值恒定不变．
整壶水的质量
2kg
额定电压
220V
加热时的总功率
l100W
保温时的功率
44W

（1）在加热档正常工作时，电路中的电流是多少
（2）电热丝R0、R的阻值多大？
（3）已知热水壶的加热效率为80%，在一标准大气压下把一满壶水从20℃烧开需要多长时间？（小数点后保留1位小数，c水＝4.2×103J/（kg•℃））
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
太阳能路灯
城市大力发展绿色能源，如图甲是城市道路两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的结构示意图如图乙，工作时能量流程图如图丙．

LED发光二极管是一种半导体器件，它具有工作电压低（2﹣4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如表：
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3.5
3.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
（1）太阳能电池板将太阳能转化为____能，给蓄电池充电时转化为____能．太阳能是____能源（选填“一次”或“二次”）．为使LED发光二极管正常工作，应将几个LED发光二极管____（选填“串联”或“并联”）才能安全使用．如图乙所示，晚上LED发光二极管点亮时控制开关S与____（选填“a”或“b”）触点接触．这种LED发光二极管的电压从2.5V变化到3.6V时，LED的电功率增加了____W．
26．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
27．眼睛是人体重要的感觉器官，眼睛的主要部分是眼球．
当某人得了远视后，会把来自远处物体的光会聚在视网膜________ 方（选填“前”或“后”），应佩戴凸透镜进行矫正． 如图所示，物体对眼睛所成的视角α决定了物体在视网膜上所成像的大小，请你根据以上知识，通过画图和简略文字的方式解释为什么人在远近不同的位置看同一物体会产生“近大远小”的现象__________．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
AC． A受到的摩擦力大于B受到的摩擦力，摩擦力跟压力大小和接触面的粗糙程度有关，P受到的摩擦力大，可能是因为桌面M比桌面N粗糙造成的；可能是P的质量大，重力大，对桌面的压力大造成的．故A和C不符合题意．
B．摩擦力大小跟物体的运动速度无关．故B不符合题意．
D．物体A、B分别在FP=5N、FQ=3N的水平拉力作用下做匀速直线运动，根据二力平衡条件得，物体A、B受到的摩擦力分别是5N、3N．P受到的摩擦力一定大于B受到的摩擦力．故D符合题意．
2、C
【解析】
由电路图知道，R1 和R2 并联，电压表测量并联电路支路的电压（等于电源电压），电流表A1 测R1 支路的电流，A测干路电流；因为电源的电压不变，所以，电压表V的示数不变，故②符合题意；因为并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2 的电流不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R知道，通过滑动变阻器R1 支路的电流变小，即电流表A1 的示数变小，因为并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故①不符合题意；因为电流表A与A1 示数的差值等于通过R2 的电流，所以，电流表A与A1 示数的差值不变，故③符合题意；由电压表V的示数不变、电流表A的示数变小知道，电压表V与电流表A示数的比值变大，故④不符合题意，综上所述，只有C正确，故选C．
3、B
【解析】
响度表示音量的大小，音调与频率有关；音色指声音的感觉特性，我们就可以通过音色的不同去分辨不同的人的说话声．所以改变音量就是改变响度的大小．
4、D
【解析】
A、加热试管中的固态碘，碘会由固态直接变成气态的碘蒸气，是升华现象，故A错误；
B、蒸发是汽化过程，汽化时吸收热量，故B错误；
C、晶体在熔化时吸热，温度保持不变；非晶体在熔化时吸热，温度逐渐升高，故C错误；
D、用高压锅做饭时，锅内的气压高，水的沸点高，水能加热到100℃以上，故D正确．
故选D．
晶体和非晶体的区别就在于晶体有一定的熔化温度，当熔化完以前，温度是不会升高的，即晶体熔化时吸热，温度不变，而非晶体没有固定的熔化温度，在一定的温度范围内，熔化时会慢慢变软，变烯，最后完全变为液态，要牢记这些特点．
5、D
【解析】
由图可知，正放时，杯中饮料的深度较大，根据可知，正放时饮料对杯底的压强较大，即p甲＞p乙；正放时，杯中的饮料柱是上粗下细的，一部分饮料压的是杯壁，所以杯底受到的压力小于杯中液体的重力。倒放时，杯中的饮料柱下粗上细，所以杯底受到的压力大于饮料的重力；因此F甲＜F乙．
故选D．
6、D
【解析】
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据分析拉力大小；
（2）物体上升高度为h，则绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；
（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力所做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由分析三个装置的机械效率大小．
【详解】
(1)甲和乙装置都有两段绳子承担总重，且物重和动滑轮重都相同，不考虑绳重和摩擦，由F可知：F甲＝F乙，即甲装置所用的拉力与乙一样大，故A错误；
(2)在相等的时间里分别把同一个重物匀速提升相同高度,根据v＝,三个重物上升的速度v物相同，乙有两段绳子承担总重,则绳端移动速度v乙＝2v物；丙有三段绳子承担总重,则绳端移动速度v丙＝3v物；所以，乙装置中拉绳的一端移动的速度比丙的小，故B错误；
(3)因不计摩擦和绳重,故额外功的来源为克服动滑轮重力所做的功,用相同的滑轮且将重物提升的高度相同(动滑升高的高度与物体升高的高度相同)，根据W额外＝G动h，三个装置的额外功相同，故D正确；因为η×100%所以三个装置的机械效率相同，故C错误．
（1）由滑轮组的结构知道承担物重的绳子有效段数n，根据F分析拉力大小；
（2）绳子自由端移动的距离s＝nh；绳子自由端的速度与物体升高速度的关系是：v自＝nv物；（3）因不计摩擦和绳重，故额外功的唯一来源为克服动滑轮重力的做的功，根据W＝G动h，分析三个装置的额外功大小；根据已知条件，由η×100%分析三个装置的机械效率大小．
7、A
【解析】
A、声波可以传递能量，如超声波可以运用到医疗领域，去除人体内结石，故A正确；
B、声音的传播需要介质，声音不能在真空中传播，故B错误；
C、市区内某些路段“禁鸣喇叭”，这是在声源处减弱噪声的，故C错误；
D、音色是由发声体的材料、结构决定的，不同的发声体音色是不同的，我们就是靠音色来区分不同人说话的声音，故“闻其声面知其人”主要是根据声音的音色来判断的，故D错误．
故选A．

二、填空题（本大题7小题，共21分）
8、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
9、漫反射 各种
【解析】
放映电影、幻灯的银幕常用粗糙的白布做成，粗糙的银幕凹凸不平，光在白布上发生漫反射，使反射光线射向各个方向，使各处的观众都能看到画面；并且白布能反射所有色光，使观众能看到色彩正常的画面．
解答此题要明确以下两点：光滑的表面会发生镜面发射，粗糙的表面会发生漫反射，二者都遵循光的反射定律；根据白色等反射所有的色光，黑色吸收所有的色光来解答此题．
10、8 180
【解析】
串联电路电流相等，则图可知，甲灯泡中通过的电流为0.5A时，电压为2V，乙灯泡电流为0.5A时，电压为6V，所以两灯应串联在电压为8V的电源两端；乙灯泡1min消耗的电能：．
11、106 1200
【解析】
由电能表可知本月消耗的电能：W＝1469.5kW•h﹣1257.5kW•h＝212kW•h，本月应缴纳的电费是：0.5元/kW•h×212kW•h＝106元；
电能表的转盘转400转消耗的电能为：W＝＝0.2kW•h，该电能表上用电器的总功率：P＝＝1.2kW＝1200W．
12、北 800
【解析】
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，小红为参照物。普通列车向北行驶；
高铁和普通列车的相对速度：，
根据可得，普通列车的长度为：
。
13、形状 热传递 不变 油的沸点高
【解析】
厨师在做油条的过程中，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的形状发生改变；炸熟油条时，是通过热传递的方式增大了它的内能，而把油条炸熟；此过程中沸腾的油持续吸热，但温度不变；油炸比水煮更快使物体变熟，是因为油沸点高，温度越高，分子运动越剧烈．
14、4.8 1
【解析】
由题沿斜面拉动物体，求此过程中重力做功为_____J，物体受到的摩擦力为_____N可知，本题考查功的计算和机械效率公式的应用。知道物体的重力和上升的高度，根据求出有用功；知道斜面的长度和拉力的大小，根据求出总功，总功减去有用功即为克服摩擦力所在的额外功，根据求出斜面上物体受到的摩擦力。
【详解】
提升物体过程中重力做功：，
拉力做的总功：。
克服摩擦力所做的额外功：W额＝W总﹣W有用＝6J﹣4.8J＝1.2J，
斜面上物体受到的摩擦力：。

三、作图题（共7分）
15、
【解析】
温度自动报警器的工作原理：当温度升高时，玻璃泡中的液体物质膨胀，液柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使动触点与下面的静触点接通过，与上面的静触点分离，此时电铃响，发出报警信号，而灯不亮，故下面应为电铃，上面为灯．当环境温度低于设定的警戒温度时，控制电路断开，电磁铁没有磁性，衔铁在弹簧拉力的作用下与上面的静触点接触，与下面的静触点分离，故灯亮，电铃不响，如下图所示；从图可知，电流是从螺旋管的下端流入，上端流出，根据安培定则可知，用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的上端就是螺线管的N极，如下图所示：

16、
【解析】
过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；
根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，阻力的方向已标出，所以动力的方向应该向下，连接支点O与a点，过a点作Oa的垂线就得到在a点施加的最小动力F1，如下图所示：

17、
【解析】
足球在光滑的水平地面上匀速向右滚动，则在水平方向上不受摩擦力的作用，在竖直方向上，足球受到了竖直向上的支持力F，竖直向下的重力G，大小相等、方向相反、作用在同一直线上，过足球重心作出这两个力，注意两条线段长度要相等；如下图所示：

四、实验题（本大题共5小题，共20分）
18、见解析所示 B 2.5 0.75 不能 温度影响电阻
【解析】
（1）由图知道，还有电压表没有接入电路，由于灯泡的额定电压为2.5V，所以电压表要选择0～3V量程，并联在灯泡两端，且电流从正接线柱流入，从负接线柱流出，电路连接如图：

（2）由于电压表使用0～3V量程，每一个小格代表0.1V，所以图乙所示电压值是2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，即滑动变阻器的电阻要减小，所以滑片应向B端移动，直到电压表的示数为2.5V；
（3）由图象知道，灯泡在2.5V下的电流为0.3A，所以，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）验证欧姆定律中的电流与电压的关系时，由控制变量法知道，需要保持电阻不变，由I-U图象知道，灯丝的电阻随着温度的变化而变化，所以，该实验装置不能用来验证欧姆定律中的电流与电压的关系．
19、变为零 变小 变为零 内能 电信号 温度计
【解析】
由题意知，电路中产生回路的条件：相互连接的金属丝的材料不同；跟相互连接的两个节点间的温度差有关．且电流的大小与材料的种类和温度差的大小有关．
（1）①只将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流；
②其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
（2）由上知，内能与温度有关，在此电路中，内能转化为电能；
（3）热电偶将热的差别转化成了电，即将热信号转化为电信号，可以根据电流的大小判断温度的差别，即可以制成温度计．
20、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
21、游码 平衡螺母 左 偏小
【解析】
(1)把天平放在水平台上，将平衡螺母拨到标尺左端的零刻度处后，发现天平横梁左高右低，应该将螺母向左调节；(4)实验中测出空烧杯的质量后,再把量筒中的盐水倒入烧杯中,测出烧杯和盐水的总质量;烧杯液体总质量m2＝50g+20g+5g+1g＝76g；
量筒中盐水的体积为40ml；
盐水的密度ρ＝＝1.15g/cm3
填表如下：
空烧杯的质量m1/g
量筒中盐水的体积
V/cm3
烧杯和盐水的总质量
m2/g
盐水的密度
ρ/g⋅cm−3
30
40
76
1.15
(5)此方法中量筒上还会沾有一定质量的液体，使的测量的盐水的质量变小，故盐水密度值比真实值偏小．
点睛：天平的正确使用方法：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；调节横梁左右两端的平衡螺母，使横梁平衡，此时指针恰好指在分度盘的中央或左右摆幅度相等；左高右低，向左调节平衡螺母；天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；量筒分度值为2ml，平视液面最低处读出体积，利用密度公式求得其密度．量筒内的液体不能够全部倒出，测量出的质量变小，利用密度公式分析．
22、 短路 电压表调零 0.12 20Ω A
【解析】
（1）本实验中，电压表测待测电阻Rx的电压，要求滑动变阻器的滑片向右移动时电压表示数变大，根据串联电路分压规律，须滑动变阻器电压要降低，则滑动变阻器电阻要减小，即滑片向右移时滑动变阻器电阻减小，故变阻器应接右下端接线柱。所以将待测电阻右端接线柱与滑动变阻器B接线柱连接即可。如图：

（2）连接电路时，开关应断开，是为了防止因电路短路造成电流过大而损坏电路元件；按电路图连接好实物图后，发现电压表指针反偏，即还没通电时出现反偏，则应先将电压表调零。
（3）当电压表的示数为2.4V时，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，则读数为0.12A，则电阻Rx的阻值为Rx＝＝＝20Ω。
（4）当滑动变阻器滑到最左端，滑动变阻器相当于已知电阻R＝50Ω，电压表能直接测量定值电阻的电压Ux，根据串联电路总电压等于各串联导体的电压之和，滑动变阻器两端的电压为U滑＝U﹣Ux，通过滑动变阻器的电流为I＝=，根据串联电路电流处处相等，通过定值电阻的电流和滑动变阻器的电流相等。所以定值电阻的阻值为Rx＝＝＝。

五、计算题（本大题共2小题，共13分）
23、（1）5.4km；（2）1×105Pa ；（3）1500W
【解析】
（1）汽车6min行驶的路程：s=vt=54km/h×6×h=5.4km；
（2）汽车静止时对水平地面的压力：F=G=mg=1000kg×10N/kg=1×104N，
受力面积为1000cm2=0.1m2，
汽车对地面的压强：p== 1×105Pa；
（3）汽车的速度v=54km/h=15m/s，
汽车受到的阻力：f=0.01G=0.01×1×104N=100N，
汽车匀速行驶，汽车受到的牵引力和阻力是平衡力，则汽车受到的牵引力F牵=f=100N，
匀速行驶时牵引力做功的功率：P== F牵v=100N×15m/s=1500W．
答：（1）6min行驶的路程为5.4km；
（2）静止时对路面的压强为1×105Pa；
（3）匀速行驶时牵引力做功的功率是1500W．
24、（1）5A；（2）44Ω， 1056Ω；（3）763.6s．
【解析】
（1）由表格数据可知，加热时的功率为1100W，由P＝UI可得加热档正常工作时，电路中的电流：I加热＝＝＝5A；
（2）由图知S接2时只有R0接入电路，电路中电阻最小，功率最大，为加热状态，由P＝可得R0的阻值：R0＝＝＝44Ω；S接1时两电阻串联，电路中电阻最大，功率最小，为保温状态，则总电阻：R总＝R0+R＝＝＝1100Ω，所以R的阻值：R＝R总﹣R0＝1100Ω﹣44Ω＝1056Ω；
（3）水吸收的热量：Q吸＝cm△t＝4.2×103J/(kg•℃)×2kg×（100℃﹣20℃）＝6.72×105J；热水壶放出的热量：Q放＝＝＝8.4×105J，因为电流所做的功W＝Q放＝Pt，所以加热所用的时间：
t＝＝≈763.6s．

六、综合能力题（本大题共3小题，共18分）
25、（1）电能；化学；一次；（2）串联；（1）b；（4）1．215
【解析】
试题分析：（1）太阳能电池板是把太阳转化成电能，给蓄电池充电时转化为 化学能．太阳能是一次能源；
（2）由于太阳能电池板产生的电压较大，而LED发光二极管是一种半导体器件，它工作电压低（2-4V），所以将它们串联接在电路中；
（1）当开关与a点接触时，LED灯断路，不工作．当开关与b点接触时，LED灯才接入电路正常工作；
（4）当电压为2．5V时，电流为13mA，由P=UI得P1 =U1I1=2．5V×3．31A=3．325W，当电压为1．6V时，电流为933mA，由P=UI得P2=U2I2=1．6V×3．9A=1．24W，增加的电功率P=P2-P1=1．24W-3．325W=1．215W
考点：太阳能的转化；欧姆定律的应用；电功率的计算
26、（1）箱内；箱外； 不能；（2）上升
【解析】
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
27、 后
【解析】(1)远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。看近处的物体时，将像成在视网膜的后面。为了使像正好呈在视网膜上，应使光线提前会聚，使所成的像相对于晶状体前移，所以应佩戴会聚透镜即凸透镜。(2)因为眼睛里晶状体和视网膜的距离是固定的，因此物体与眼睛的远近决定了其像在视网膜上的大小，同一个物体离人眼越远时，视角越小；同一个物体离人眼越近时，视角越大。如图所示：同一个树离人眼近时所成的视角为α，离人眼远时所成的视角为β，由图可知，β<α，所以人在远近不同的位置看同一物体会产生“近大远小”的现象。

点睛：（1）远视眼是像成在视网膜的后方．对远视眼的矫正可通过凸透镜对光线的会聚作用进行矫正；（2）我们看到物体的大小与视角有关，即视角的大小与距物体的距离有关，越远视角越大，越近视角越小；同时也与物体本身的大小有关。
