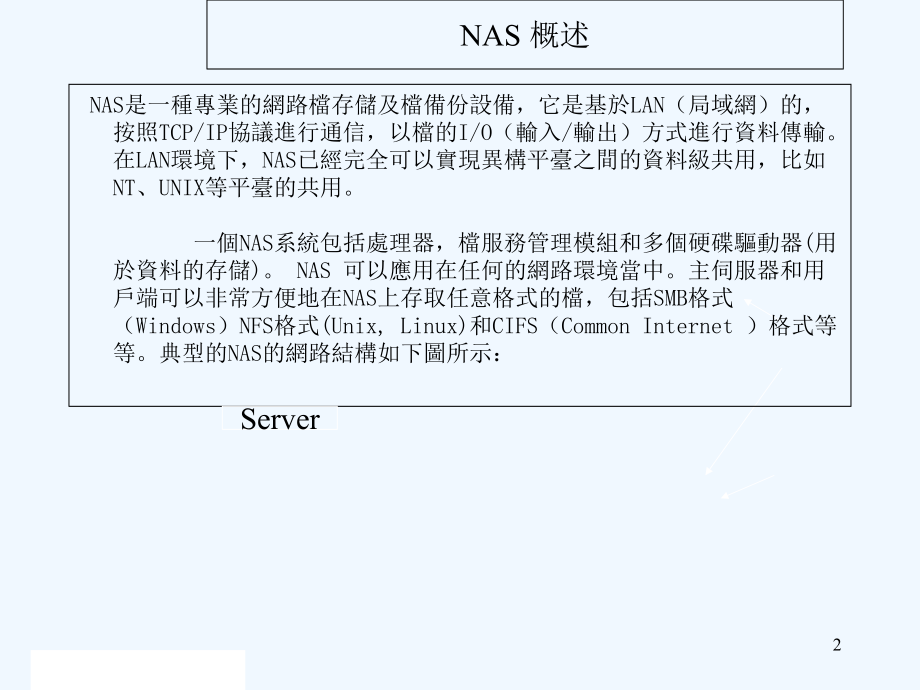

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,NAS 技术简介,June 21th,2007,June 25th,2007,NAS,是一種專業的網路檔存儲及檔備份設備，它是基於,LAN,（局域網）的，按照,TCP/IP,協議進行通信，以檔的,I/O,（輸入,/,輸出）方式進行資料傳輸。在,LAN,環境下，,NAS,已經完全可以實現異構平臺之間的資料級共用，比如,NT,、,UNIX,等平臺的共用。一個,NAS,系統包括處理器，檔服務管理模組和多個硬碟驅動器,(,用於資料的存儲,),。,NAS,可以應用在任何的網路環境當中。主伺服器和用戶端可以非常方便地在,NAS,上存取任意格式的檔，包括,SMB,格式（,Windows,）,NFS,格式,(Unix,Linux),和,CIFS,（,Common Internet,）格式等等。典型的,NAS,的網路結構如下圖所示：,NAS,概述,Server,2,NAS,性能指标,最大存儲容量,最存儲大存儲容量是指,NAS,存儲設備所能存儲資料容量的極限，通俗的講，就是,NAS,設備能夠支援的最大硬碟數量乘以單個硬碟容量就是最大存儲容量。這個數值取決於,NAS,設備的硬體規格。通常，一般小型的,NAS,存儲設備會支援幾百,GB,的存儲容量，適合中小型公司作為存儲設備共用資料使用,而中高檔的,NAS,設備應該支援,T,級別的容量（,1T=1000G,）。,處理器,NAS,產品也都具有自己的處理器（,CPU,）系統，來協調控制整個系統的正常運行。其採用的處理器也常常與臺式機或伺服器的,CPU,大體相同。目前主要有以下幾類。,（,1,）,Intel,系列處理器（2）,AMD,系列處理器（3）,PA-RISC,型處理器,（4）,PowerPC,處理器（5）,MIPS,處理器,一般針對中小型公司使用,NAS,產品採用,AMD,的處理器或,Intel PIII/PIV,等處理器。而大規模應用的,NAS,產品則使用,Intel Xeon,處理器、或者,RISC,型處理器等。但是也不能一概而論，視具體應用和廠商規劃而定。,3,記憶體,在,NAS,設備中,常見的記憶體類型由,SDRAM,（同步記憶體）、,FLASH,（快閃記憶體）等。不同的,NAS,產品出廠時配備的記憶體容量不同，一般為幾十兆到數,GB,（,1GB=1000MB,）容量不等，這取決於,NAS,產品的應用範圍，一般來講，應用在小規模的局域網當中的,NAS,，如果只是應付幾台設備的訪問，,64M,以下記憶體容量即可。如果是上百個節點以上的訪問，就得需要上,G,容量的記憶體。當然，這不是絕對的因素，,NAS,產品的綜合性能發揮還取決於它的處理器能力、硬碟速度及其網路實際環境等因素的制約。總之，選購,NAS,產品時，應該綜合考慮各個方面的性能參數。,介面,NAS,產品的外部介面比較簡單，由於只是通過內置網卡與外界通訊，所以一般只具有乙太網路介面，通常是,RJ45,規格，而這種介面網卡一般都是,100M,網卡或,1000M,網卡。另外，也有部分,NAS,產品需要與,SAN,（存儲區域網路）產品連接提供更為強大的功能，所以也可能會有,FC,（,Fiber Channel,光纖通道）介面。,4,預置軟體系統,預製作業系統是指,NAS,產品出廠時隨機帶的作業系統或者,管理軟體。目前,NAS,產品一般帶有以下幾種系統軟體,:,精簡的,WINDOWS2000,系統,這類系統只是保留了,WINDOWS2000 SERVER,系統核心網路中最重要的部分，能夠驅動,NAS,產品正常工作。我們可以把它理解為,WINDOWS2000,的“精簡版”。,FreeBSD,嵌入式系統,FreeBSD,是類,UNIX,系統，在網路應用方面具備極其優異的性能。,Linux,嵌入式系統,Linux,系統類似於,UNIX,操組系統，但相比之下具有介面友好、內核升級迅速等特點。常常用來作為電器等產品的嵌入式控制系統。,5,網路管理,網路管理，是指網路管理員通過網路管理程式對網路上的資源進行集中化管理的操作，包括配置管理、性能和記賬管理、問題管理、操作管理和變化管理等。一台設備所支援的管理程度反映了該設備的可管理性及可操作性。,常見的網路管理方式有以下幾種：,（,1,）,SNMP,管理技術,（,2,）,RMON,管理技術,（,3,）基於,WEB,的網路管理,SNMP,是英文“,Simple Network Management Protocol”,的縮寫，中文意思是“簡,單網路管理協定”。,SNMP,是目前最常用的環境管理協議。,SNMP,被設計成與協議無關，所以它可以在,IP,，,IPX,，,AppleTalk,，,OSI,以及其他用到的傳輸協議上被使用。,SNMP,是一系列協定組和規範，它們提供了一種從網路上的設備中收集網路管理資訊的方法。,SNMP,也為設備向網路管理工作站報告問題和錯誤提供了一種方法。,6,大家应该也有点累了，稍作休息,大家有疑问的，可以询问和交流,7,NAS,與,SAN,的分析與比較,NAS,：,用戶通過,TCP/IP,協定訪問資料，採用業界標準檔共用協議如：,NFS,、,HTTP,、,CIFS,NAS,提供檔級的資料訪問功能,NAS,是每個應用伺服器通過網路共用協定使用同一個檔管理系統。,8,SAN (Storage Area Networks),存儲區域網。,通過專用光纖通道交換機訪問資料，採用,SCSI,介面。,SAN,針對海量、面向資料塊的資料傳輸。,SAN,結構中，檔管理系統（,FS,）還是分別在每一個應用伺服器上,9,乙太網介面模組設計,乙太網介面模組的主要功能是進行乙太網收,/,發資料處理，包括,PHY,層和,MAC,層資料處理兩部分,.,PHY,包含（介質獨立子層），,PCS,（物理編碼子層）,PCS,由編碼器和一個並串轉換器或複用功能組成,，,PMA,（物理介質附加子層），,PMD,（物理介質相關子層），,MDI,子層。主要完成對資料的編碼,/,解碼,串,/,並轉換以及線路時鐘的提取和恢復,線路電平變換等功能。,MAC,層,包括,MAC,（介质访问控制）子层和,LLC,（逻辑链路控制）子层,主要完成對資料的成幀和解幀處理,注意下图中,RS,（,reconciliation sub layer,）子层：,用於實現指令轉換,10,10/100Ethernet&1000Ethernet Difference,11,RS,（,reconciliation sub layer,）子层,用於實現指令轉換,12,Giga Ethernet,分类,1000Base-X,1000Base-CX,1000Base-LX,1000Base-SX,1000Base-T,：,短屏蔽双绞线，,9,芯,D,型连接器,长波激光，,SC,型光纤连接器,短波激光，,SC,型光纤连接器,五类以上非屏蔽双绞线,13,14,ASTON NAS Block Diagram,15,Power module,16,Main chip 88F6082 Block Diagram,17,Ethernet PHY 88E1112,18,+2.5V,+2.5V,19,2.5 V,Transformer,20,Transformer(,隔离变压器,),使用,Transformer,原因,PHY,輸出的差分信號在更長距離傳送過程中會造成很大直流分量損失,若外部網線與晶片直接相連,在電磁感應,(,打雷,),和靜電存在時容易對晶片造成直接傷害,Transformer,起隔離作用,設備接地方法不同,電網環境不同會導致雙方,0,電平不一致,兩機通信易造成錯誤,二,Transformer,的工作原理,將,PHY,送出的差分信號用差模耦合的線圈耦合濾波以增強信號,並通過電磁場的轉換耦合到連接網線的另一端,.,21,12V,5V,差分阻抗要求,10010,SATAII Interface,22,SATA HDD Power Control,高电平时导通,23,
