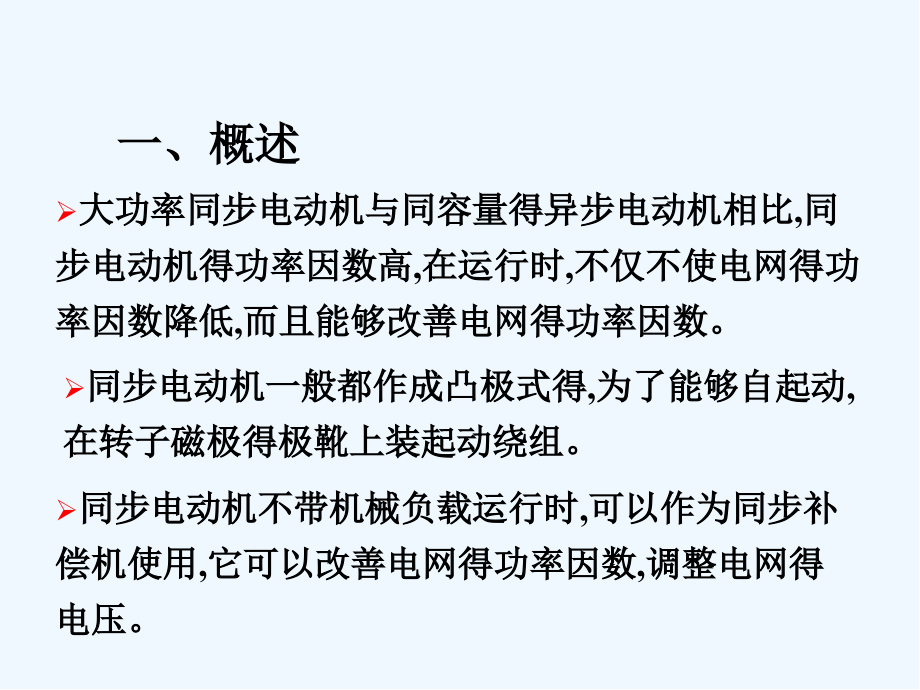

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,同步电动机与同步调相机,一、概述,大功率同步电动机与同容量得异步电动机相比,同步电动机得功率因数高,在运行时,不仅不使电网得功率因数降低,而且能够改善电网得功率因数。,同步电动机一般都作成凸极式得,为了能够自起动,在转子磁极得极靴上装起动绕组。,同步电动机不带机械负载运行时,可以作为同步补偿机使用,它可以改善电网得功率因数,调整电网得电压。,二、,同步电动机得运行原理,1、同步电动机运行得可逆原理,结论:同步电机以 角得正负判断电机得运行状态。,发电机:超前与 ,为正,电动机:滞后与 ,为负,电动机过励运行状态,(按发电机规则),发电机过励运行状态,(按发电机规则),.,I,.,U,Ra,jIX,t,.,.,E,0,.,I,.,I,.,U,jIX,t,.,.,E,0,2、同步电动机得基本方程式、相量图与 功 率平衡关系,按发电机惯例,P,em,、,为负,90,0,相量图对分析不方便。,采用,电动机惯例,将发电机惯例得电流方向改变即可,此时电流超前于电压,P,em,、,为正,输入电功率与所产生得电磁功率,为正、,电动机过励运行状态,(按发电机,惯例,),.,I,.,U,jIX,t,.,.,E,0,电动机过励运行状态,(按,电,动,机,惯例,),.,I,.,U,jIX,t,.,.,E,0,按,电,动,机,惯例,隐极机:,凸极机:,电磁转矩:,3、功角特性与功率,平衡,功角特性:,10,大家应该也有点累了,稍作休息,大家有疑问得,可以询问与交流,电网主要负载为异步电动机、变压器,为感性负载,需吸收感性无功,使电网功率因数下降,线路压降与损耗增大,发电设备得利用率与效率降低。,在适当地点装上调相机,吸收容性无功,发出感性无功,可显著提高电力系统得经济性与供电质量。,三、调相机,不带机械负载得同步电动机。它利用同步电动机改变励磁可以调节功率因数得原理并联运行于电网上。其吸收得有功功率仅供给电机本身得损耗,总就是在接近于零电磁功率与零功率因数得情况下运行。,1、两种运行方式,(1)过励:为过励时,领先于 ,吸收容性无功功率,即发出感性无功功率。(,按照电动机惯例),(2)欠励:落后于 ,吸收感性无功功率。,(按照电动机惯例),按照发电机惯例画出空载、过励、欠励时-空矢量图如下:,2、用途,(受控补偿),(2),当电网负荷很轻时,高压长输电线路将呈现较大得电容作用,使受端电网电压升高,此时同步补偿机应运行在欠励状态,吸收电网中多余得无功功率。,(1)当负荷较大时,为了改善功率因素,同步补偿机应过励运行、,3,、中间补偿,(3)当保持原过载能力时,输送得功率将增大。,（4）中间加补偿机相当于线路的 减小，提高了稳定性或增加输出。,（2）当 时对稳定有利，因为 ，角减小，稳定提高。,4、特点,(1)因不带机械负载,补偿机转轴可以比细、,(2)由于没有稳定问题,Xt可较大,使得气隙较小,励磁也较小,转子用铜量少、,(3)额定容量对应过励而言、,(4)也存在起动问题,一般利用异步起动,加起动绕组,。,5、说明,(1)水电站在枯水期间,水轮发电机可作调相运行,(2)在同时有水轮机与汽轮发电机得电网,丰水期间,水轮发电机发有功功率,汽轮发电机作调相机运行。,三、同步电动机得稳定性及过载能力,电动机运行稳定性与发电机类似,。,稳定,不稳定,过载能力:,k,M,=P,emmax,/P,N,=1/sin,N,同步电动机得V形曲线,滞后(,吸收,滞后无功),超前(,吸收,超前无功),四、同步电机得起动,同步电动机自起动转距为零。,将静止得同步电动机加励磁电流后直接投入电网,定子旋转磁场以同步转速相对于转子磁场运动,转子承受交得脉振转矩,平均值为零。同步电动机不能自行启动。,采用感应电动机工作原理、在转子极靴上加装起动绕组(发电机称为阻尼绕组),起动时,励磁绕组不能开路(以免产生过大得感应电势,击穿绝缘),亦不能直接短路(对起动不利),需串入阻值约为10倍得电阻。,定子接通电源,能产生异步转矩,并不断加速接近同步速,加入直流励磁,进入同步电机运行状态。,解决方法:,1、异步起动:,2、变频起动:,起动时定子电流频率f,1,较低,n,1,定子同步转速 也较低,使平均电磁转距不为零。,起动时,定子电源不就是直接电网,而就是由变频电源供电。,开始启动,转子绕组加励磁,且定子电源频率尽量调低,使转子启动旋转,然后上调定子电源频率至额定频率,则转子转速将随定子旋转磁场得转速上升而同步上升,直到额定转速。,3、辅助电动机起动:,选于同步电动机极数相同得异步电动机作辅助电动机。先用辅助电动机将主机拖动至接近于同步转速,然后用自整步法将其投入电网,并切断辅助电动机电源。,只适合空载起动,且设备多,操作复杂。,
