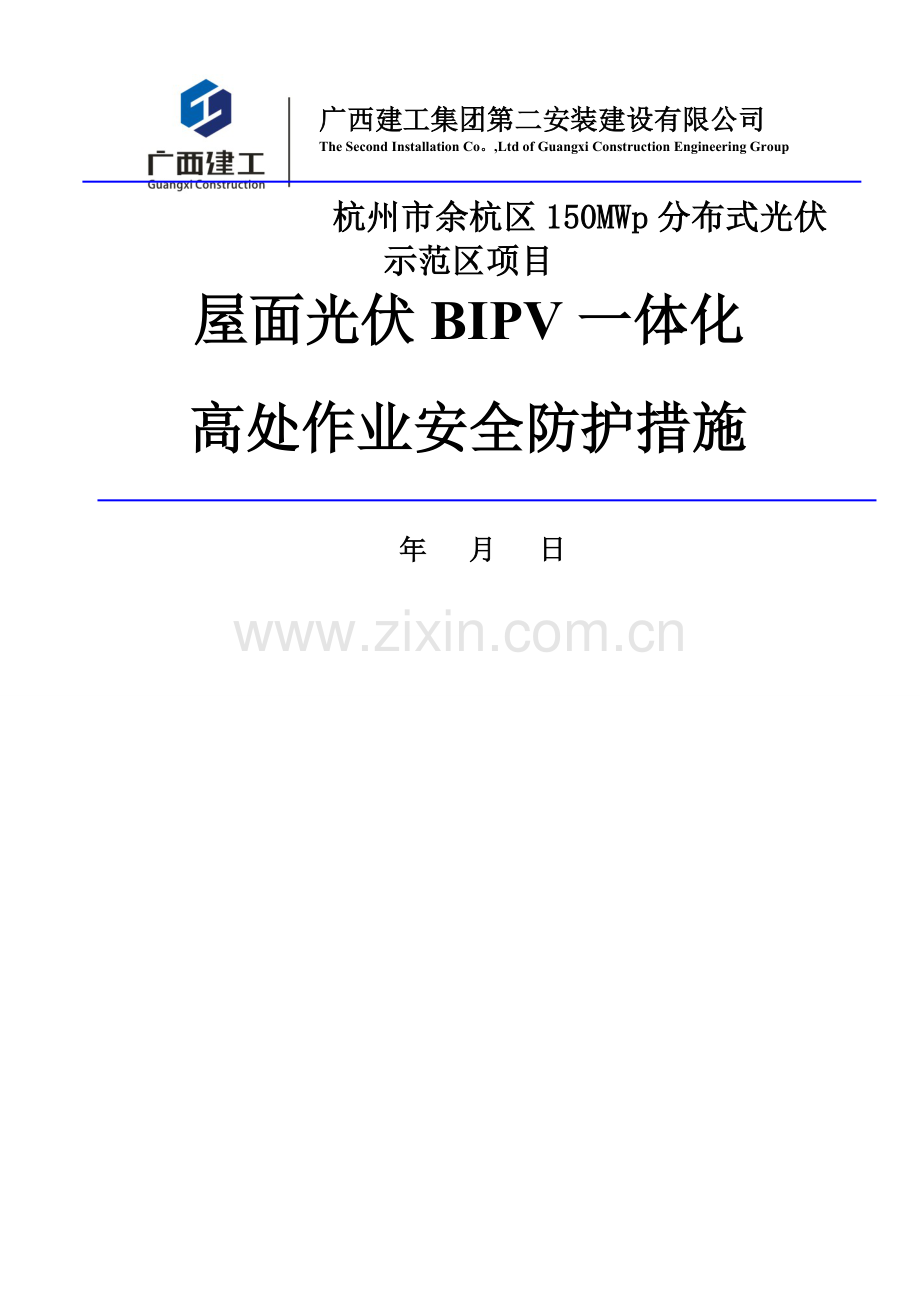

广西建工集团第二安装建设有限公司
The Second Installation Co。,Ltd of Guangxi Construction Engineering Group

杭州市余杭区150MWp分布式光伏示范区项目
屋面光伏BIPV一体化
高处作业安全防护措施

年 月 日
施工组织设计(专项方案)审核审批表
工 程 名 称
杭州市余杭区150MWp分布式光伏示范区项目
审核审批项目
屋面光伏BIPV一体化高处作业安全防护措施
编制人

职务

审 核 单 位
职务/职称
审核意见
项目部审核意见
项目经理
审核人: 年 月 日
分公司审核意见
主任工程师
审核人: 年 月 日
公司
部门
审核
意见
科技信息处

审核人: 年 月 日
质量安全处

审核人: 年 月 日
公司技术负责人审批意见:
施工单位(章):
公司技术负责人: 年 月 日
总监理工程师审批意见:
监理单位(章):
总监理工程师: 年 月 日
建设单位代表意见:
建设单位(章):
建设单位代表: 年 月 日

目 录
一、工程概况 1
1、工程简介 1
2、 编制说明 1
二、编制依据 1
三、屋面光伏BIPV一体化安全防护措施 2
1、屋面四周防护措施 2
2、安全操作平台 4
3、防高空坠落措施 6
4、吊装安全措施 6
5、其她要求 7
一、工程概况
1、工程简介
1。1。1项目名称:杭州市余杭区150MWp分布式光伏示范区项目
1。1。2 建设单位:杭州有瑞电力科技有限公司
1。1.3 项目地址:杭州市余杭开发区
1。1.4 系统装机容量:150MW
2、 编制说明
杭州市余杭区150MWp分布式光伏示范区项目作业屋面分两种类型,一种就是水泥屋面,四周有女儿墙;另一种就是一体化屋面,光伏组件直接安装在屋架檩条上,四周无防护,且无安全操作平台(见图1-1),在安装光伏组件与水槽时,无法保障施工人员得人身安全,存在重大得安全隐患,须采取一定得安全防护措施。为此,特补充以下关于光伏一体化屋面高处作业安全防护措施,其她措施参照本工程得施工方案、

图1-1屋面光伏BIPV一体化作业面
二、编制依据
1
GB50194—2014
建设工程施工现场供用电安全规范
2
JGJ80—1991
建筑施工高处作业安全技术规范
3
JGJ46-2005
施工现场临时用电安全技术规范
4
JGJ59-2011
建筑施工安全检查标准
三、屋面光伏BIPV一体化安全防护措施
1、屋面四周防护措施
光伏一体化屋面四周无防护栏杆,施工人员在屋面上进行水槽与光伏组件安装时,一不小心跌倒,很容易滚落地上,造成人员伤亡。为此,我们特制定以下安全防护措施。
为方便拆装以及重复利用,我们将防护栏杆制作成工具化型式,具体如下:
1。1制作U型卡套
采用10mm厚钢板加工成100mm×70mm×39mmU型卡套,U型卡套朝上一侧居中焊接一截φ45×3。11×200mm得钢管,然后在U型卡套上钢管两侧钻φ20得孔,并在孔上分别焊接M18得螺母,以备固定U型卡套用。同样,在钢管上并排钻两个φ12得孔,孔间距为60mm,并在孔上分别焊接M10得螺母、具体见图3-1。

图3-1 U型卡套安装图

图3-2 U型卡套俯视图
1。2制作立杆
立杆采用φ38×3mm得钢管制作,立杆高度为1、2m,立杆上端居中焊接一截φ45×3。11×200mm并排钻两个φ12孔得钢管,并在钢管上,孔间距为60mm,然后在孔上分别焊接M10得螺母,以固定扶手用、具体见图3-3、

1。3制作扶手
防护栏杆扶手采用φ38×3mm得钢管制作。
1。4防护栏杆安装
1.4。1将U型卡套套在山墙屋面梁内侧,并使用M18×45得螺栓拧进卡套上得螺母,使U型卡套紧紧固定在屋面梁上、然后在屋面得两侧山墙屋面梁内侧每间隔2米设置一个U型卡套,两侧得檐口方向,则每根屋面梁得两端分别套一块U型卡套,使屋面四周均设有U型卡套、
1。4.2安装完U型卡套后,便可安装立杆。直接将预制好得立杆插进U型卡套上得钢管内,用M10×45得螺栓拧进钢管上得螺母,使立杆固定在卡套得钢管内即可。
1.4.3类似方法,栏杆得扶手采用φ38×3mm得钢管套在立杆得钢管内,用M10×45得螺栓拧进钢管上得螺母以固定扶手、具体详见图3-4、

图3—4 防护栏杆安装图
1.4。4 防护栏杆安装完毕后,沿栏杆张挂1、2m宽得安全网将屋面四周封闭,仅留进出口即可,安全网须绑扎严实。
2、安全操作平台
光伏一体化施工作业面为钢屋架,无密实得安全操作平台,施工人员在屋架上施工时很容易踩空,发生高空坠落。因此,在施工前,要求各个施工点必须采用脚手板铺设临时通道,与安全操作平台,铺设脚手板时必须用钢丝将其与钢架固定好。安全通道示意图如下图3—5:

图4—5 安全操作平台示意图
3、防高空坠落措施
除了做好防护栏杆、安全通道、安全操作平台外,我们应做好防高空坠落与物体打击措施。光伏一体化屋面高度为6-12m,若工人不慎掉下屋面,必将造成重伤或死亡;有施工机具或重物掉下屋面时,容易砸到屋面下得工作人员,后果很严重。因此,在施工作业面下必须张设两道安全网作为防护,两道安全网得间距为1、5m。同时,屋面施工区域下得地面应用警戒线围住,严禁人员进入。具体详见图4—6。

4、吊装安全措施
屋面光伏组件得吊装在光伏项目中也就是一大安全隐患。由于屋面不能同时堆放过多得光伏组件,施工过程中需要随吊随装,因此,一般采用简易吊机进行吊装。其安全注意事项如下:
(1)安装吊机前,先确定屋面光伏组件得安装顺序,根据施工顺序确定简易吊机得安装位置、安装时,必须保证吊机得底座安全平稳,安装后牢固可靠。
(2)简易吊机主要用于光伏板得起吊,严禁使用于水槽等长条物件得吊装。
(3)水槽等长条物件得吊装必须采用吊车起吊,严禁采用人工拉吊。
(4)简易吊机起吊前,应检查起吊物就是否与其她固定物有连接或者起吊过程就是否会有障碍物影响其上升。
(5)吊装前,必须跟工人做好吊装交底,明确吊装物件得数量,严禁超重吊装。同时吊装前,必须将物件绑扎牢固,锁紧吊钩,严禁吊装散件。
5、其她要求
(1)任何人员进入施工场地,必须佩带合格得安全帽;严禁在施工场地追逐打闹。
(2)从事高空作业得人员应进行体格检查,不适宜得人员不得从事高空作业。
(3)施工现场人员严禁随意攀登现场支架与设备,不准从高处向下乱扔东西,严禁酒后作业。
(4)超过1。8m以上高处作业者须系好双钩安全带,高空作业人员应将材料、机具、工具放置妥当,以免掉下伤人,严禁随意往下乱扔物件。
(5)杆、柱等物体端部,有可能滑脱时,不准做安全带得生根点。
(6)安全带使用注意事项:
1)安全带应定期检查及进行荷重试验,必须使用具有合格标志得安全带。
2) 棉、维纶安全带、绳、网要防止接触高温、
3) 使用安全带前,应详细检查有无损坏,附件就是否齐全,不要凑合使用。
4)安全带得拴挂,只能高挂低用,不能低挂高用。安全带应拴在人得垂直上方,应尽量避免采取低于腰部水平得拴挂方法。
5) 安全绳要挂在安全牢固得构件上,不得拴在尖锐得棱角上。或专为挂安全绳而设得钢丝绳上。
(7)施工区域设警戒区,并应派专人监护。严禁上下同时拆除;
(8)无围栏得地方增设临时安全围栏,在周围拉设警戒线及警示标牌;
(9)攀爬屋面垂直爬梯时,攀爬人员必须佩带安全绳、安全帽,并按要求待前面一个施工人员爬上屋面之后,后面一个人员才能开始攀爬直梯,严禁两个人及以上同时攀爬爬梯,严禁雨天攀爬爬梯。
(10)施工过程中对洞口、临边、高处作业采取安全防护措施,不得在孔洞边或物件上堆放或悬挂零星物件,防止滑落伤人或意外事故;
(11)高处作业时严禁抛接物品,高处作业人员应防止碰触落物伤人,使用得工具、材料应用绳索传递;高处作业下方不准人员通行与逗留并应设置围栏或遮栏,悬挂警告牌、
(12)吊装作业时,不得在构件上堆放或悬挂零星物件。零星材料与物件必须用吊笼或钢丝绳、保险绳捆扎牢固后才能吊运与传递,不得随意抛掷材料物体、工具,防止滑脱伤人或意外事故;
(13)吊装太阳能电池组件,每次吊装得数量应不超过十块,且吊装放置点应选在有梁得部位,随吊随装、
