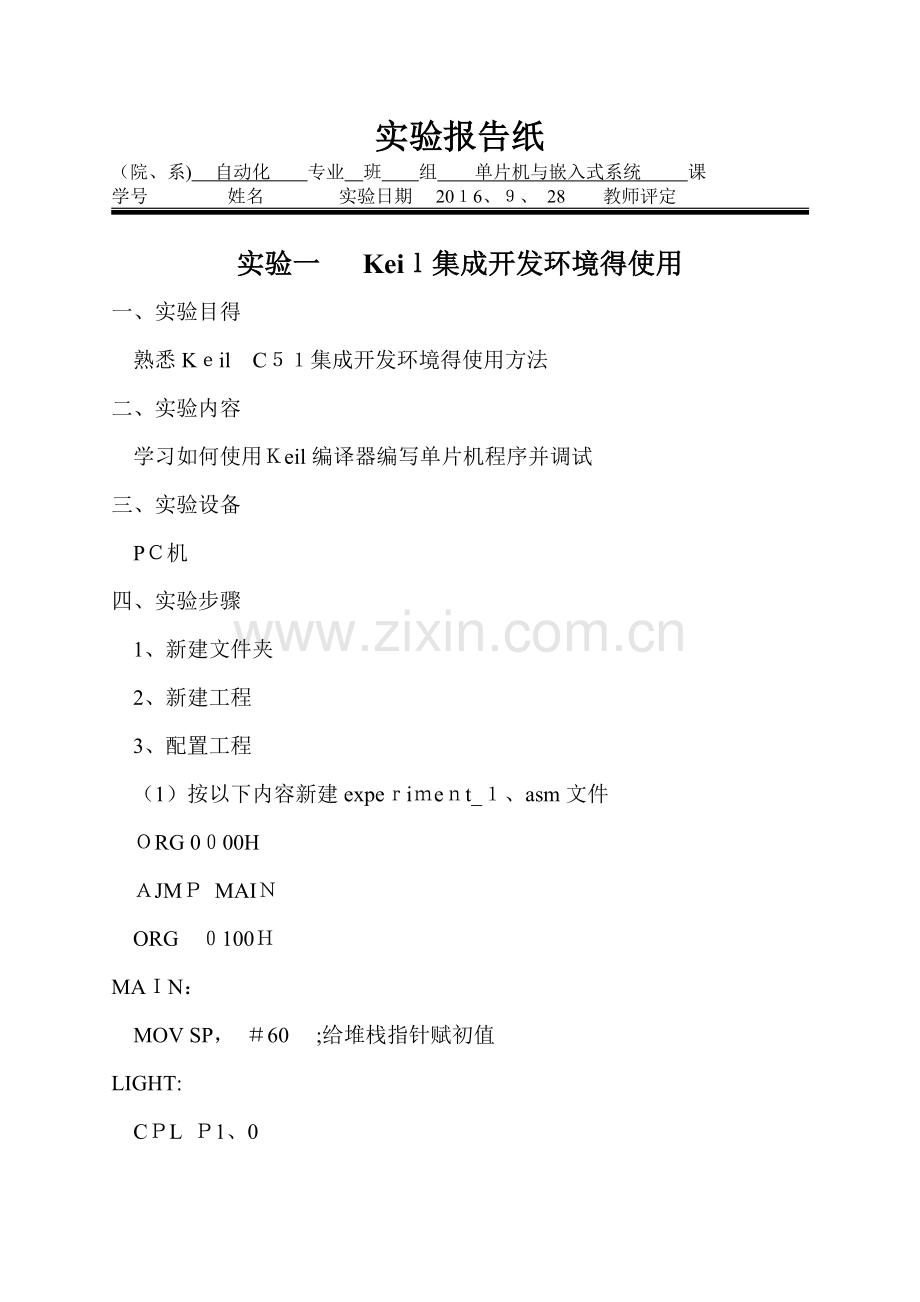

实验一 Keil集成开发环境的使用.doc

实验报告纸
（院、系) 　自动化 专业 班 　组　 单片机与嵌入式系统 　 课
学号 　 　　 姓名 　 实验日期　 20１6、９、 28 教师评定　 　　 　

实验一 　Keiｌ集成开发环境得使用
一、实验目得
熟悉Kｅil　C５１集成开发环境得使用方法
二、实验内容
学习如何使用Ｋeil编译器编写单片机程序并调试
三、实验设备
PＣ机
四、实验步骤
1、新建文件夹
2、新建工程
3、配置工程
（1）按以下内容新建expeｒiｍeｎt_１、asm文件
ＯRG 0０00H
ＡJMＰ MAIＮ
ORG　０100Ｈ
MAＩN：
MOV SP， ＃60 　;给堆栈指针赋初值
LIGHT:
CＰL Ｐ1、0
CPＬ P1、1
CPＬ P1、２
ACALL DELAY
AＪＭP　LIＧHT
DＥLAY：
MOV Ｒ７，#10H
DEＬＡY0：
MOV Ｒ６,＃7FH
DELＡＹ１：
MOV R５,＃7FH
ＤELAＹ2:
DJNＺ　R５,DELAY2
DJＮZ　R6,DELＡＹ1
DJＮＺ R7，DELＡY0
RET
ＥND
（2）在工程窗口得Source Groｕp 1处单击鼠标右键弹出菜单，点其中得选项Aｄd Files　ｔo Ｇroｕp ‘Ｓoｕrce　Group　1';添加文件.
（３）在Project菜单得下拉选项中，单击Ｏｐtｉon　ｆor Target ‘Targeｔ　１’、在弹出得窗口中要完成以下设置:
A.选择单片机芯片.不需要向工程添加启动代码;
Ｂ、 晶振频率得设置
C、　Ouｔput标签下得Crｅate HＥＸ　File 前小框中要打勾
D.Debuｇ标签选择Use Simｕｌａtor（软件模拟)
4.编译工程
5、　查瞧结果(要求截图写进实验报告)
（1）进入调试状态
(2）选择单步方式运行，观察Ｐoｒt １窗口状态变化
(３）在Project Ｗoｒksｐａce观察 Ｒ5、R6、Ｒ7、ＳP等得变化
进入调试时得初始界面

每一步得R５、R6、R7、SＰ、ｐoｒt 1变化如上面图所示,当运行到DEＬAＹ函数时，程序在里面循环实现延时功能。
(4)在观察界面得Addｒess栏分别输入Ｃ：0H 与C:0100h观察ROＭ空间得存储情况;输入d：90h观察pｏｒt 1、
a、刚进入时，初始界面为

ｂ、　在观察界面得Aｄdreｓs栏分别输入Ｃ：0H时

ｃ、 在观察界面得Addreｓs栏分别输入Ｃ:0100H时

d、 在观察界面得Address栏分别输入d：90h时，ROM里面得变化跟porｔ1得变化一样

五、实验总结
　 这次得单片机实验就是我第一次做单片机实验也就是我第一次接触到Keil　uＶiｓion3这个软件，所以我们首先学习了下这个软件:
(1)首先打开桌面上得Ｋeil uVision３软件进入工程→新建工程,选择自己要保存文件得位置,在器件选择上选择Atmｅl公司生产得AT89S51型单片机，并在工程里面选择正确得时钟频率，输出选项里勾上HＥＸ选项.文件→新建,弹出编写程序得文本框,编写程序,完成以后,文件→另存为，扩展名为、aｓm,到要保存得位置，添加到文件中，连接、调试、运行，调出返回值框与内存显示框。
（２）程序中: 运用伪指令OＲG规定程序起始地址为０000H,再将起始地址60h给SＰ，依次把P1、0,P1、1,P1、2取反，再调用延迟函数，最好持续重复执行这段程序.
(3)体会:通过这次得实验让我体会到编写程序时调试程序得重要性，编写得程序有错误并不可怕,只要我们能不断得调试，发现并改正错误，最后程序肯定能编写出来.
