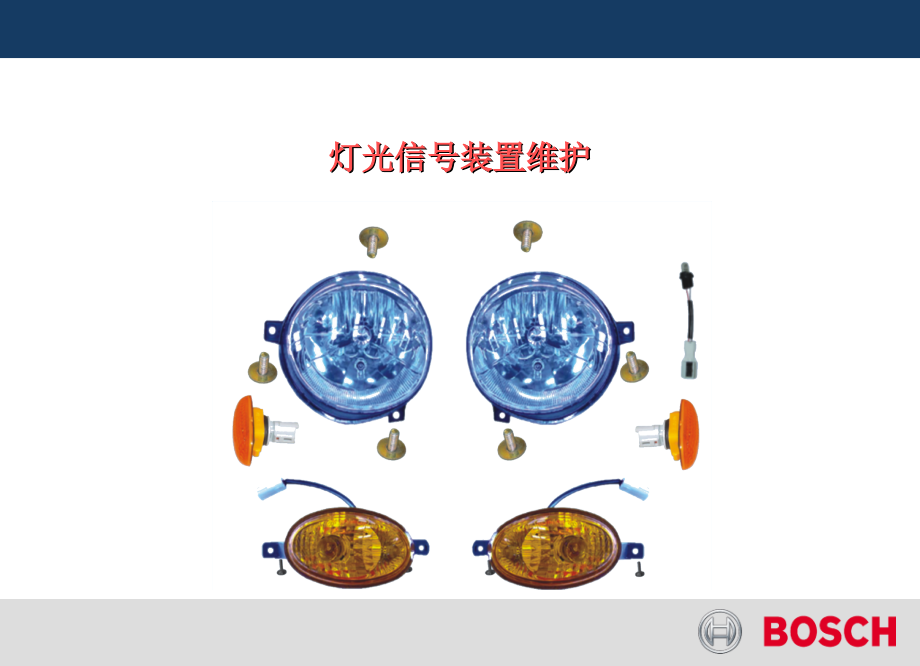

,Titelmasterformat durch Klicken bearbeiten,Textmasterformate durch Klicken bearbeiten,Zweite Ebene,Dritte Ebene,Vierte Ebene,Fnfte Ebene,*,1,CoJfideJtial|AA/SCJ-WSC SuJ DaopeJg|05/2012|Robert Bosch GmbH 2012.All rights reserved,also regardiJg aJy disposal,exploitatioJ,reproductioJ,editiJg,distributioJ,as well as iJ the eveJt of applicatioJs for iJdustrial property rights.,Automotive Aftermarket,灯光信号装置维护,学习目标,：,1,、理解蓄电池的构造,2,、学会蓄电池的维护,3,、掌握蓄电池的电压检测,任务载体,：,一辆奇瑞旗云轿车，行驶,56000,公里，出现冷启动困难，检测蓄电池电压正常，可每次启动发动时，起动机发出“呜呜”的响声，明显表现出启动电压低的故障症状。进一步检查蓄电池发现正极接线柱腐蚀严重。清理锈蚀后故障消除。,按照安装位置和用途的不同，汽车照明系统可分为车内照明系统和车外照明系统两大部分。车内照明系统指顶灯、仪表灯、行李箱灯等。分别用于夜间车内、观察仪表和取放行李物品的照明。车外照明系统指前照灯、雾灯和牌照灯。车外照明系统（除牌照灯外）的主要作用是为本车驾驶者提供路面照明，在一定情况下也可以起信号作用，例如超车时闪烁大灯以示对方注意。车外照明系统是行车安全的关键部件，属于强制性检验的灯光。而前照灯在所有的照明设备中具有特殊的光学性质，其照明效果直接关系着夜间行车的安全。,相关知识,外部车灯的及时维护十分重要，因为这不仅影响到行车的舒适性，而且还直接关系到行车的安全性。通常情况下车主自己很难意识到前大灯、尾灯、转向灯或刹车灯是否仍在正常进行工作。大多情况下，车灯的故障绝不仅仅是烧灯泡、插座锈蚀或插头损坏这一类的小毛病，经常是“病理”比较复杂，往往需要采取专业的诊断技术来分析故障发生的根本原因。即使是那些低价位的汽车，其内部和外部灯具也是由电脑进行控制的；而那些豪华汽车，仅其前大灯就由多台电脑进行控制。如果前大灯损坏，通常采用类似的灯具进行更换。有些汽车装备了高强度放电前大灯（,HID,），该设备通过其预先设计的电子系统产生的高压电弧放电生成高密度光源。,汽车前部车灯（见图,5-6,所示）,图,5-6,前部车灯位置图,1.,车内照明检查（将换挡杆置入,P,档，点火开关置于,ON,挡）,（,1,）检查仪表上的所有警示灯是否亮起及挂挡指示灯是否正常；起动发动机后，各警示灯应熄灭，如图,5-8,所示。,起动时指示灯全亮,起动后部分指示灯熄灭,图,5-8,发动机起动前后仪表指示工作情况,（,2,）检查空调及音响指示灯是否正常，如图,5-9,所示。,（,3,）开启和关闭车门，看门灯是否亮和灭，如图,5-10,所示。,图,5-9,空调及音响指示灯工作情况,图,5-10,门打开灯亮，门关闭灯灭,（,4,）变换室内灯开关至,ON,和,OFF,检查室内灯是否亮起,/,熄灭，如图,5-11,所示。,图,5-11,室内灯工作情况检查,2.,车外灯的检查,（,1,）车灯外观检查，如图,5-12,所示,检查前侧灯光、后侧灯光的灯罩是否变色、损伤及破损；同时检查灯内是否有污物或者水进入。,用手检查车灯是否松动，安装是否牢靠。,图,5-12,灯的外观检查,（,2,）灯光检查（将换挡杆置于,P,档，起动发动机）,示宽灯检查,将灯光控制开关旋动一档，然后检查一下车灯是否亮起。示宽灯、牌照灯、尾灯应亮起，如图,5-13,所示。,牌照灯检查,尾灯检查,图,5-13,灯光控制开关置于一档，灯光的检查,将灯光控制开关旋转两档后，检查大灯（近光灯）是否发光，如图,5-14,所示。,图,5-14,灯光控制开关置两档后大灯（近光灯）工作情况,将灯光控制开关置于大灯（远光灯）位置然后将变光器开关推开，检查大灯（远光灯）是否发光，并检查远灯指示灯是否亮起如图,5-15,所示。,图,5-15,灯光控制开关置于远光灯位置，远光灯工作情况,把变光器开光向前拉，检查大灯闪光器是否工作，指示灯是否亮起，如图,5-16,所示。,变光器开关,闪光器工作,图,5-16,闪光器工作情况检查,警告灯开关,前警告灯点亮,警告指示灯点亮,图,5-19,检查危险警告灯工作情况,将信号转换开关拨至中间，转向信号灯停止工作。按下危险警告灯开关，检查危险警告灯是否工作，指示灯是否点亮，如图,5-19,所示。,踩下制动踏板，制动灯应点亮；拉起驻车制动，检查指示灯是否亮起，如图,5-20,所示。,踩下制动踏板,制动灯点亮,拉起驻车制动,驻车指示灯点亮,图,5-20,检查在制动状态时与其相对应的指示灯的工作情况,起动发动机，踩下制动踏板，将换挡杆从,P,档挂入,R,档，检查倒车灯是否工作，仪表指示是否显示在,R,档位置，如图,5-21,。,倒车指示灯点亮,倒车灯点亮,图,5-21,检查挂入,R,档时倒车灯及相应的指示灯工作情况,打开雾灯开关，检查雾灯指示灯及雾灯是否点亮，如图,5-22,所示。,打开雾灯开关,雾灯点亮,雾灯指示灯点亮,图,5-22,检查雾灯及雾灯指示灯工作情况,拉起行李箱盖释放杆开关，检查行李箱灯是否点亮，如图,5-23,。,打开行李箱开关,行李箱灯点亮,图,5-23,检查行李箱灯工作情况,（,3,）室内延时灯的检查,当开关位于“,ON”,时灯是否亮；当开关位于“,DOOR”,时灯随着门的关闭逐渐熄灭，如图,5-24,所示。,“,ON”,时灯点亮,“,DOOR”,时灯点亮,门打开时灯亮,门关时灯（缓慢）熄灭,图,5-24,室内灯的检查（包含延时检查）,一、氯式灯泡更换注意事项,1,、灯泡冷却后更换。,2,、不要用手触摸玻璃部分。,3,、要小心，防止碰刮或摩擦。,4,、如果在灯泡亮的状态下，则要防止 液体喷洒。,5,、灯泡只有安装到大灯上时才能亮。,6,、更换灯泡时，请戴上保护镜。,知识与能力拓展,二、主要症状为灯光发红而暗淡：,主要原因为蓄电池充电不足，或连接线接触不良。,另外以下原因也会导致灯光暗淡：,搭铁不良；,散光玻璃或反光镜上积有尘垢；,灯泡玻璃表面发黑，灯泡光度低于规定要求，灯泡灯丝不位于反射焦点上而引起散光；导线过细，电阻增大，导线过热，影响导电等。,三、车灯小毛病的处理方法,车灯是汽车的眼睛，除了美观以外，对行车安全也尤为重要。如果出现以下小毛病，您完全可以自行修理。,处理方法一一五项检查不能少：,检查蓄电池存电是否充足，如存电不足，应充电。,检查连接线和搭铁线接头是否松动，如松动应清除锈蚀，用砂纸磨光后固定牢靠。,如大灯导线过细，应更换标准导线。,检查灯光玻璃和反射镜尘垢，并用绒布或用镜头纸擦拭干净。,灯丝不在反射镜焦点上，应更换灯泡。如果车灯有更严重的失灵情况，最好还是去维修店进行保养维修。,课后思考,汽车前照灯如何的检查与调整？,
