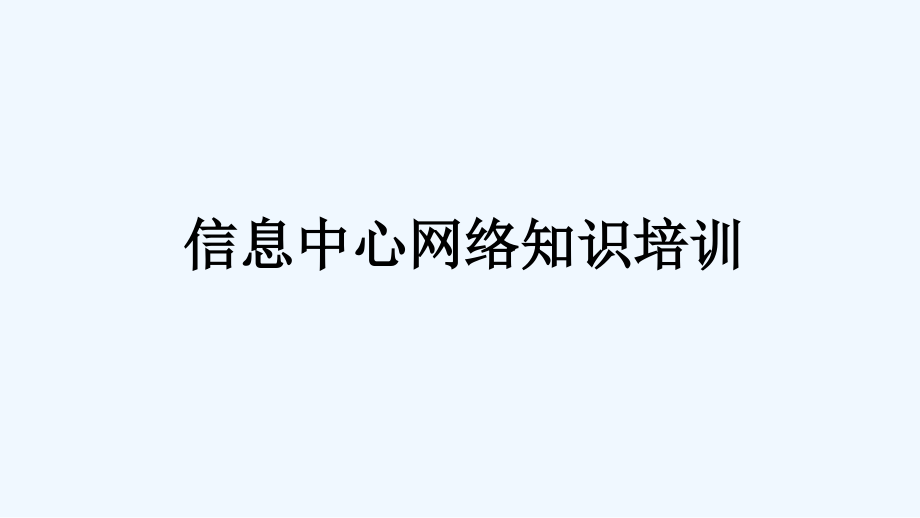

信息中心网络知识培训.ppt

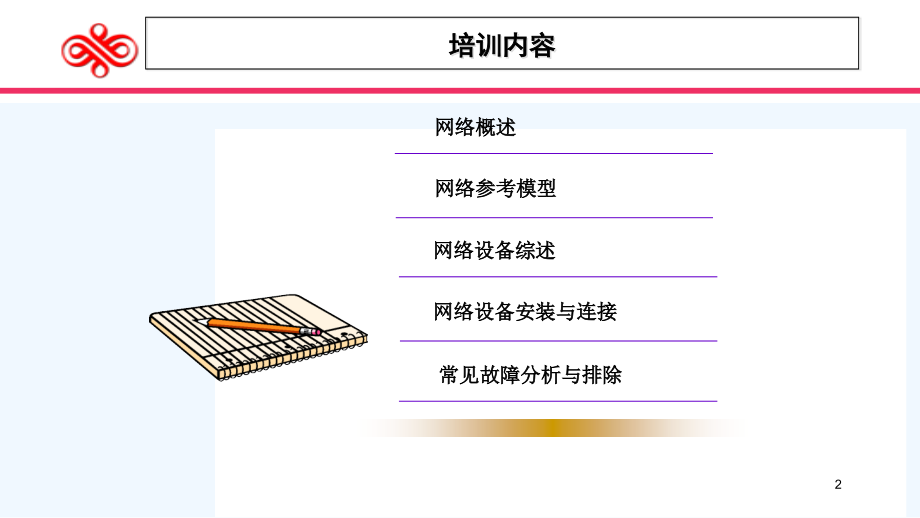

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,信息中心网络知识培训,培训内容,网络概述,网络参考模型,网络设备综述,网络设备安装与连接,常见故障分析与排除,2,网络概述,网络定义,LAN,和,WAN,网络拓扑,标准化组织,计算机网络,Internet,SOHO,Server,IP Hotel,Intranet,移动,计算机网络，就是把分布在不同地理区域的计算机以及专门的外部设备利用通信线路互连成一个规模大、功能强的网络系统，从而使众多的计算机可以方便地互相传递信息，共享信息。按照地理覆盖范围可分为局域网（,LAN,）、广域网（,WAN,）和城域网（,MAN,）。,通信协议,网络协议是网络设备之间通信规则的正式描述。,5,4,3,2,1,5,4,3,2,1,TCP/IP,协议栈,Source Host A,Destination Host B,好啊！我刚好也懂,TCP/IP,。,请问可以用,TCP/IP,和你通信吗,?,TCP/IP,协议栈,网络的演进,Host,主机网络,低速连接,Host,WAN,简单连接,1960s 1970s,基于网络的连接,1970s 1980s,网络互联,1980s,LAN,定义,LAN,定义：通常指几公里以内的，可以通过某种介质互联的计算机、打印机、,modem,或其他设备的集合。,特点：距离短、延迟小、数据速率高、传输可靠。,标准（,standard,）：描述了协议的规定，设定了最简的性能集。,目前我国常见的局域网类型包括：以太网（,Ethernet,）、异步传输模式（,ATM,）等，其中应用最广泛的当属以太网,一种总线结构的,LAN,，是目前发展最迅速、也最经济的局域网。,以太网的工作原理,网络中所有主机的收发都依赖于同一套物理介质,同一时刻只能有一台主机在发送，但可以有多台主机同时接收,广播。,CSMA/CD,：载波侦听多路复用与冲突检测,CS,：载波侦听，在发送数据之前进行监听，以确保线路空闲，减少 冲突的机会。,MA,：多址访问，每个站点发送的数据，可以同时被多个站点接收。,CD,：冲突检测，边发送边检测，发现冲突就停止发送，然后延迟一个随机时间之后继续发送，称之为回退。,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,LAN,常用设备,LAN,的设计目标：,运行在有限的地理区域；,允许同时访问高带宽的介质；,通过局部管理控制网络的私有权利；,提供全时的局部服务；,联接物理相临的设备。,交换机,路由器,交换机：数据链路层设备,PC1,PC2,PC3,PC4,交换机,MAC,地址,所在端口,MAC1,3,MAC2,11,MAC3,19,MAC4,8,基于源地址学习,11,基于目的地址转发,MAC,地址,所在端口,MAC1,3,MAC2,11,MAC3,19,MAC4,8,MAC4,MAC1,.,端口3,MAC4,MAC1,.,端口8,二层交换机的操作：,查MAC转发表处理转发,对于表中不包含的地址，通过广播的方式转发,使用地址自动学习和老化机制进行地址表维护,一般不对帧格式进行修改,12,二层交换机原理,接收网段上的所有数据帧；,利用接收数据帧中的源MAC地址来建立MAC地址表（源地址自学习），使用地址老化机制进行地址表维护。,在MAC地址表中查找数据帧中的目的MAC地址，如果找到就将该数据帧发送到相应的端口,（不包括源端口）,；如果找不到，就向所有的端口发送,（不包括源端口）,；,向所有端口转发广播帧和多播帧,（不包括源端口）,。,交换机：数据链路层设备,每个端口是一个冲突域,广播信息向所有端口（除接收端口）转发,缓冲区,交换,立交桥,14,交换机：数据链路层设备,PC1,PC2,PC3,PC4,PC5,PC6,交换机,HUB,15,路由器：网络层设备,隔离广播域,逻辑寻址,提供,WAN,连接,16,广域网定义及分类,WAN,定义：在大范围区域内提供数据通信服务，主要用于互连局域网。,WAN,分类：,共用电话网：,PSTN,综合业务数字网：,ISDN,数字数据网：,DDN,X.25,共用分组交换网,帧中继：,Frame Relay,异步传输模式：,ATM,WAN,交换模式,电路交换：基于电话网的电路交换,优点：时延小、透明传输；,缺点：带宽固定，网络资源利用率低。,分组交换：以分组为单位存储转发,优点：多路复用，网络资源利用率高；,缺点：实时性差。,WAN,常用设备,WAN,的设计目标：,运行在广阔的地理区域；,通过低速串行链路进行访问；,网络控制服从公共服务的规则；,提供全时的或部分时间的联接性；,联接物理上分离的、遥远的、甚至全球的设备。,Modem/CSU/DSU,路由器,广域网交换机,接入服务器,带宽和延迟,带宽定义：描述网络上数据在一定时刻从一个节点传送到任意节点的信息量。,以太网带宽：,10M,、,100M,、,1000M,等。,广域网各类服务带宽。,延迟：节点间数据传送时间。,常见网络拓朴结构,拓扑结构：,总线、星型、树型,环型、网型,网络参考模型,物理层,数据链路层,网络层,传输层,会话层、表示层和应用层,OSI,参考模型,OSI RM,：开放系统互连参考模型（,Open System Interconnection Reference Model,）,网络世界的法律,!,七层模型,分层的优点：,1,、简化网络问题；,2,、帮助厂商生产互操作设备；,3,、促进网络标准统一,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,1,2,3,4,5,6,7,底层,:,负责数据在网络间传输,高层：保证主机数据正确传输,中间层,七层功能,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,1,2,3,4,5,6,7,提供应用程序间通信,处理数据格式、数据加密等,建立、维护和管理会话,建立主机端到端连接,寻址和路由选择,提供介质访问、链路管理等,比特流传输,对等通信,每一层利用下一层提供的服务与对等层通信；每一层使用自己的协议。,Host A,Host B,APDU,PPDU,SPDU,Segment,Packet,Frame,Bit,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,数据封装,数据封装和解封装过程。,Data,Data,H,Data,H,H,主机,服务器,交换机,路由器,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,Data,Data,H,Data,H,H,物理层,物理层：定义电压、接口、线缆标准、传输距离等。,物理层线缆：,同轴电缆（,coaxical cable,）：细缆和粗缆,双绞线（,twisted pair,）：,UTP,、,STP,光纤（,fibre,）,无线电波（,wireless radio,）：无线局域网,WLAN,物理层,局域网与物理层,线缆标准：,10Base-T,、,100Base-T,、,100Base-TX/FX,、,1000Base-T,、,1000Base-SX/LX,；,网络设备：中继器、集线器等。,广域网与物理层,DTE,设备：路由器、终端主机等；,DCE,设备：广域网交换机、,Modem,、,CSU/DSU,等；,常见接口：,RS-232,、,V.24,、,V.35,等。,数据链路层,数据链路层分为,2,个子层：,LLC,子层和,MAC,子层。,数据链路层的功能：,物理地址定义,网络拓扑结构,链路参数,差错验证,物理介质访问,流控制（可选）,MAC/,物理地址,MAC,地址有,48,位，华为产品前,3,个字节是,0 x00E0FC,。,00e0.fc01.2345,厂商编号,序列号,24 bits,24 bits,00e0.fc01.2345,Rom,Ram,LAN,与数据链路层,IEEE802,标准：当今最为流行的,LAN,标准,IEEE802.1,基本局域网问题,IEEE802.2,定义,LLC,子层,IEEE802.3,以太网标准,IEEE802.4,令牌总线网,IEEE802.5,令牌环网,以太网交换机,WAN,与数据链路层,WAN,数据链路层标准：,HDLC,PPP,ISDN,X.25,Frame Relay,WAN,数据链路层设备：,Modem,、,ISDN,终端适配器,CSU/DSU,、广域网交换机,网络层,编址和路由,应用层,表示层,会话层,传输层,网络层,数据链路层,物理层,网络地址,网络层地址由两部分地址组成：网络层地址和主机地址。网络层地址是全局唯一的。,IP,地址,IPX,地址,网络地址,主机地址,10.,8.2.48,网络地址,主机地址,1aceb0b1.,0000.0c00.6e25,路由协议与可路由协议,可路由协议：,IP,、,IPX,路由协议：,RIP,、,OSPF,、,BGP,等,N2,N1,N1.H1,N1.H2,N2.H1,面向连接和无连接的服务,面向连接的服务：适合延迟敏感性应用,建立连接,数据传输,断开连接,无连接的服务：适合延迟不敏感的应用,无需建立连接,资源动态分配,网络层协议操作,网络层,数据链路层,物理层,网络层,数据链路层,物理层,网络层,数据链路层,物理层,网络层,数据链路层,物理层,表示层,会话层,传输层,应用层,A,B,C,D,E,Router A,Router B,Router C,传输层,传输层功能：,分段上层数据；,建立端到端连接；,将数据从一端主机传送到另一端主机；,保证数据按序、可靠、正确传输。,传输层协议：,主要有TCP/IP协议栈的TCP协议和UDP协议，IPX/SPX协议栈的SPX协议等。,端到端通信（多路复用）,传输虚电路,Host,应用数据,WWW,FTP,传输数据包,21,1028,80,1027,Data,Data,多路复用是指多个应用程序共享同一个传输层建立的连接进行数据的传送。传输层把上层发来的不同应用程序数据分成段，按照先到先发的原则（或者其他原则）发送数据段。这些数据段可以去往同一目的地，也可以去往不同目的地。,流量控制,流量控制的三种方式：,缓存技术：突发缓存，空闲发送。,源抑制报文：利用,ICMP,协议向源端发送,source quench,报文。,窗口机制：报文中包含窗口字段，用于控制源端一次发送数据的多少。,确认技术,传输虚电路,Host,源,目的,Send 1,2,3,Acknowledge 4,Send 4,5,6,Acknowledge 4,Send 4,5,6,高层协议,会话层协议：,SQL,、,NFS,、,RPC,等；,表示层协议：,ASCII,、,MPEG,、,JPEG,等；,应用层协议：,文字处理、邮件、电子表格等。,本章总结,网络的定义和演进过程,局域网和广域网的定义设常见设备,常见网络拓朴结构,OSI,的,7,层网络参考模型,7,层中每一层的功能,现有网络设备简介,调制解调器,网络接口卡,交换机,路由器,调制解调器,调制解调器,作用：实现数字信号和模拟信号之间的相互转换,Modem,的分类,按连接方式分,内置式,外置式,按联网类型分,传统,modem,ISND modem,ADSL modem,Cable modem,电力,modem,ADSL modem,电力,modem,cable modem,ISDN modem,ADSL usb modem,网卡,网卡又称网络接口卡或网络适配器，主要用于将服务器或工作站联入网络。,网卡基本功能,基本数据转换,信息包的装配和拆装,网络存取控制,数据缓存,生成网络信号,网卡的分类,按联网协议分,以太网卡,令牌环网卡,FDDI,网卡,ATM,网卡,按速度分,10Mb/s,10/100Mb/s,自适应,10/100/1000Mb/s,自适应,网卡的分类,按总线类型分,ISA,总线网卡,PCI,总线网卡,PCI-E,总线网卡,USB,总线网卡,按介质接口分,RJ45,双绞线,BNC,细同轴电缆,AUI,粗同轴电缆,FDDI,光纤,ATM,（异步传输模式）光纤（或双绞线）网络,无线,RJ45,BNC,AUI,PCMCIA,光纤,无线,无线,USB,目前常用网卡,10/100M/bps,以太网卡,主要用于工作站入网连接,10/100/1000M/bps,以太网卡,以低成本实现工作站或服务器高速入网连接,光纤网卡,服务器入网首选方案,无线网卡,提高了移动计算机接入网络的方便性,交换机,交换机是一种基于,MAC,地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”,MAC,地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。,交换机,专有信道,内部是一条高带宽的数据总线和一个交换矩阵,所有的端口都挂在这条背部总线上,Memory,Switch,交换机背板交换矩阵结构,交换机的每个端口访问,另一个端口时，都有一条,专有的线路，不会产生冲,突。,交换机功能,学习：以太网交换机学习每一端口相连设备的,MAC,地址，并将地址同相应的端口映射起来存放在交换机缓存中的,MAC,地址表中。,转发,/,过滤：当一个数据帧的目的地址在,MAC,地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播,/,组播帧则转发至所有端口）。,消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。,交换机的交换方式,交换机通过以下三种方式进行交换：,直通式：,直通方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。它在输入端口检测到一个数据包时，检查该包的包头，获取包的目的地址，启动内部的动态查找表转换成相应的输出端口，在输入与输出交叉处接通，把数据包直通到相应的端口，实现交换功能。,存储转发：存储转发方式是计算机网络领域应用最为广泛的方式。它把输入端口的数据包先存储起来，然后进行,CRC,（循环冗余码校验）检查，在对错误包处理后才取出数据包的目的地址，通过查找表转换成输出端口送出包。,碎片隔离：这是介于前两者之间的一种解决方案。它检查数据包的长度是否够,64,个字节，如果小于,64,字节，说明是假包，则丢弃该包；如果大于,64,字节，则发送该包。这种方式也不提供数据校验。它的数据处理速度比存储转发方式快，但比直通式慢,交换机内部交换方式,-1,存储转发,交换机,发送,接收,FCS,校验,缓存,交换机内部交换方式,-2,交换机,发送,接收,直接发送,交换机内部交换方式,3,分段过滤（,Fragment Free,）,交换机,发送,接收,冲突检测,收到,64,字,节后发送,交换机分类,从广义上来看，交换机分为两种：广域网交换机和局域网交换机,从传输介质和传输速度上可分为以太网交换机、快速以太网交换机、千兆以太网交换机、,FDDI,交换机、,ATM,交换机和令牌环交换机等,从应用的规模来看，作为骨干交换机时，支持,500,个信息点以上大型企业应用的交换机为企业级交换机，支持,300,个信息点以下中型企业的交换机为部门级交换机，而支持,100,个信息点以内的交换机为工作组级交换机。,路由器,路由,所谓“路由”，是指把数据从一个地方传送到另一个地方的行为和动作。,路由器,所谓路由器就是执行“路由”行为动作的机器，它的英文名称为,Router,。,路由表,为了完成“路由”的工作，在路由器中保存着各种传输路径的相关数据，即路由表。,路由器的功能,路由器主要有以下几种功能：,将大型网络拆分为小的网络，以提高网络带宽,具备包过滤的路由器可以作为硬件防火墙使用，为局域网提供安全隔离,路由器隔离广播包，可以防止网络广播风暴,实现不同协议的网络互联,选择最佳路径,路由器工作原理,Routing Table,NET,INT,Metric,1,2,4,S0,S0,E0,1,0,0,1.0,4.0,1.3,E0,4.3,S0,2.2,E0,2.1,S0,4.1,4.2,1.1,1.2,Routing Table,NET,INT,Metric,1,2,4,E0,S0,S0,0,0,1,Router1,Router2,从主机,1.1,到,4.2,的数据传送过程,数据包从,1.1,出发传给缺省网关,1.3,Router1,从,E0,口接收到数据后，查看数据包的目的地址是,4.2,，并查找路由表是否有,4.0,网段的路由条目。,Router1,在路由表中找到相应路由条目，并把数据包转到接口,S0,。,数据包从,S0,端口转发到,Router2,的,S0,端口,Router2,从,S0,端口接收到数据后，查看数据包的目的地址是,4.2,，并查找路由表看是否有,4.0,网段的路由条目。,Router2,在路由表中找到相应路由条目，并把数据包转到接口,E0,。,数据包从,E0,端口出发直接到达主机,4.2,路由原理,网络设备的安装与连接,WS-NE30-2-02 01-,68,北京清华万博网络技术股份有限公司版权所有,网络设备类型,数据终端设备,DTE,DTE,提供或接收数据,例如：计算机、路由器等,数据通信设备,DCE,数据通信设备或电路连接设备,例如：集线器、交换机、,modem,等,网络连接线缆的类型,直通线,用于,DCE,到,DTE,设备间的连线。例如：,连接交换机和路由器,连接计算机到交换机,连接计算机到集线器,连接计算机到,modem,交叉线,用于连接相同类型的设备。例如：,连接交换机和交换机,连接路由器和路由器,连接计算机和计算机,连接集线器和集线器,交换机和集线器,计算机到路由器,反转线,用于连接计算机到设备的控制台接口（,consle,）,LAN,连接,根据传输速率来决定使用几类线,所连接设备的类型决定使用直连线还是用交叉线,100 Mbps,Cat 5,交叉线,10 Mbps,Cat 3,4,5,交叉线,100 Mbps,Cat 5,直连线,10 Mbps,Cat 3,4,5,直连线,10 Mbps,Cat 3,4,5,直连线,WAN,连接,采用不同的物理介质传输,不同的传输方式有不同的传输数据的速度,PPP,Frame,Relay,EIA/TIA-232,EIA/TIA-449,X.121 V.24 V.35,HSSI,ISDN BRI(with PPP),RJ-45,NOTE:Pinouts are different than RJ-45 used in campus,HDLC,WAN,连接（续）,路由器端的连接,EIA/TIA-232,EIA/TIA-449,EIA-530,V.35,X.21,用户终端设备,DTE,DCE,服务,提供商,DTE,到,DCE,的串行连接,数据终端设备（,DTE,）,广域网连接用户端设备,数据通讯设备,广域网服务提供商端的设备,负责提供时钟,DCE,DTE,Modem,CSU/DSU,S,S,S,S,S,S,DTE,DTE,DCE,DCE,固定端口,标准组件端口,Console,1603,路由器的背板,Ethernet AUI,Ethernet 10BaseT,ISDN BRI S/T,串行广域网的接口,3640,路由器背板,模块,标准组件端口,ISDN,根据需要选择,ISDN,的,BRI S/T,或者,U,接口,路由器有一个或多个这种类型的端口,注意端口的标识,!,警告,!,不要把非,ISDN,的设备连接到,ISDN,的交换机上或者,ISDN,的插孔中,如果你把非,ISDN,的设备插到,ISDN,的插孔中，就会损坏非,ISDN,设备,设置控制台的连接,PC,机需要,RJ-45 to DB-9 or RJ-45 to DB-25,适配器,COM,口设置是,9600 bps,8 data bits,no parity,1 stop bit,no flow control,（在超级终端）,这个提供带外管理的控制台连接,AUX,（辅助控制端口）将被用做与调制解调器连接的,控制口,control,网络维护概述,网络维护工作的主要内容有：,硬件测试、软件测试、系统测试、可靠性（含安全）测试。,网络状态监测和系统管理。,网络性能监测及认证测试（工程验收评测）。,网络故障诊断和排除，灾难恢复方案。,定期测试和文档备案，故障报告、参数登记、资料汇总统计分析等。,网络性能分析、预测。,故障预防、故障早期发现。,维护计划、手段以及实施效果的评测、改进和总结回顾，规章制度的制定。,选择合适的网络评测方法，综合可靠性和网络维护的目标评定。,人员培训、工具配备等。,网络维护工作的主要方法有：,（,1,）常规检测（监测）和专项检测（监测）。,（,2,）定期维护和不定期维护。,（,3,）事前维护和事后维护。,（,4,）视情维护和定量（定期）维护。,（,5,）分级维护。,网络常见故障,83,软件问题,84,网络故障排除的思路和工具,故障排除思路,具体排除思路是：先询问、观察故障时间和原因，然后动手检查硬件和软件设置，动手（观察和检查）则要遵循先外（网间连线）后内（单机内部），先硬（硬件）后软（软件）。由于目前使用星型网络的情况最多，在此以星型网络为例介绍网络故障的排除思路。具体来说，排除网络故障时应该按照以下顺序进行。,1,询问,应该询问用户最后一次网络正常的时间，从上次正常到这次故障之间机器的硬件和软件都有过什么变化与进行过哪些操作，是否是由于用户的操作不当引起网络故障，根据这些信息快速地判断故障的可能所在。因为有很多的网络问题实际上和网络硬件本身没有什么关系，大多数是由于网络用户对计算机进行误操作造成的。用户极有可能安装了会引起问题的软件、误删除了重要文件或改动了计算机的设置，这些都很有可能引起网络故障，对于这些故障只需进行一些简单的设置或者恢复工作即可解决。如果网络中有硬件设备被动过，就需要检查被动过的硬件设备。例如，若网线被换过，就需要检查网线类型是否正确，,PC,到,HUB,或交换机应使用直通线，而不是使用交叉线或反转线。,2,检查,上述询问工作完成后，就需要进行相关事项的检查，检查验证网络的物理设备是否工作正常。,（,1,）首先要检查共同的通道。,（,2,）如果检查了网络的物理层后没有发现问题，接下来就要进行网络的数据链路层的检查。,（,3,）如果检查了网络的数据链路层后没有发现问题，接下来就需要检查网络层和传输层。,（,4,）如果目的计算机能,ping,通，但是网络应用层的程序却不能连通，则需要检查防火墙的参数设置与加载的设置是否正确，还需要检查相关网络应用程序的参数设置是否正确。,3,Ping,用法：,Ping-t a-n count-I size-f-I TTL-v TOS-r count-s count-j host-list|-k host-list-w timeout,参数：,-t,用当前主机不断向目的主机发送数据包。,-n count,指定,ping,的次数。,-I size,指定发送数据包的大小。,-w timeout,指定超时时间的间隔（单位：,ms,，默认为,1000,）。,返回正确的测试结果,4,Ipconfig,顾名思义，,Ipconfig,用于显示和修改,IP,协议的配置信息。它适用于,Windows 9x/NT/2000,，但命令格式稍有不同。下面以,Windows 2000,为例简要介绍。,用法：,ipconfig/all|/release adapter|/renew adapter,参数：,/all,显示所有的配置信息。,/release,释放指定适配器的,IP,。,/renew,更新指定适配器的,IP,。,5,Tracert,用法：,tracert-d-h maximum_hops-j hostlist-w timeout,参数：,-d,不解析主机名。,-w timeout,设置超时时间（单位：,ms,）。,Tracert,用于跟踪路径，即可记录从本地至目的主机所经过的路径，以及到达时间。利用它，可以确切地知道究竟在本地到目的地之间的哪一环节上发生了故障。,6,Netstat,用法：,netstat-a-e-n-s-p proto-r interval,参数：,-a,显示主机的所有连接和监听端口信息。,-e,显示以太网统计信息。,-n,以数据表格显示地址端口。,-p proto,显示特定协议的具体使用信息。,-r,显示本机路由表的内容。,-s,显示每个协议的使用状态（包括,TCP,、,UDP,、,IP,）。,interval,刷新显示的时间间隔（单位：,ms,）。,Netstat,程序可以帮助用户了解网络的整体使用情况。,故障实例及排除方法,组网过程中的常见故障,1,网卡和其他设备冲突，导致不能正常工作,故障分析：在组网过程中经常会遇到安装到系统中的网卡不能够正常工作，有时甚至不能启动计算机。这种故障现象一般是由于网卡的驱动程序没有安装好，导致网卡和系统中的其他设备发生中断冲突，这种现象最容易发生在一台安装了两块以上网卡的计算机上，而网卡又最容易和显卡、声卡、内置式调制解调器甚至是网卡发生资源冲突。当,然,这种现象也很有可能是由于网卡和主板的插槽没有插牢，导致接触不良从而使得网卡无法正常工作。还有一种可能就是网卡的驱动程序或者网卡坏了，这种情况不大可能发生，但也不是没有，所以别的故障原因都排除了再考虑这一因素。,解决方法：,首先将计算机中的其他板卡，如声卡、内置调制解调器等设备拔掉，只保留显卡和网卡，然后重新启动计算机。进入操作系统以后，首先安装网卡的驱动程序，然后再安装显卡的驱动程序，如果一切正常则说明网卡和显卡之间的冲突已经解决。一般情况下，先安装网卡驱动后安装其他板卡的驱动就能够解决网卡和其他板卡的冲突问题。,如果解决不了，还有一个办法就是在,CMOS,中的,PnP/PCI Configrations,页面中将,Resources Controlled By,选项的值由,Manual,改为,Auto,，同时将系统中不存在的设备的设置值改为,Disabled,（禁用）即可，此后重新安装网卡驱动程序，一般都能够解决设备冲突问题。,如果以上办法都不行，最后只剩下一种可能情况，就是网卡的驱动程序不良或者网卡本身有问题，此时建议更换网卡。验证办法是将此网卡安装到局域网中另外一台计算机中查看能否正常工作，如果不行则证明网卡确实有问题，可以毫不犹豫地将其换掉。,2,网络不通，看不到网上邻居，或者查看网络邻居时提示“无法访问网络”,故障分析：一般出现这种故障现象的原因有以下几种情况：网线不良或者没有插好；网卡安装不正确；网络属性没有设置好。,解决方法：首先检查网线是否良好，接头是否安插到位。先检查网线的接触状况，主要指的是网线和计算机网卡的接触情况以及网线和集线器接口的接触状况。,步骤,首先检查网线和计算机网卡的接触情况，然后检查网线和集线器接口的接触状况。如果接插部位接触良好，将网线拆下来检查网线的类型对不对，如果是双机跳接线，请将其更换为直连线。,接下来具体检查网线的物理状况。,随后，进入操作系统检查网卡的安装状况。,检查“网络适配器”选项前面是否有黄色的惊叹号,如果网卡安装正确，接下来检查网络属性的设置情况，一般在局域网中需要给每台计算机一个确定的且各不相同的网络,IP,地址和网络标识。如果没有给计算机设置明确的,IP,地址和网络标识，也会导致看不到网上邻居。具体检查步骤如下：,（,1,）检查网络标识。在桌面上右击“我的电脑”图标，在弹出的快捷菜单中单击“属性”命令，打开“系统属性”对话框，单击打开“计算机名”选项卡，如图,10-3,所示。,3,用户登录时发生,IP,地址冲突现象,故障分析：一般这种故障都是由于手动为局域网中的用户分配,IP,地址资源时发生重复而导致的。,解决方法：一般有两种方法可以解决这个问题。一种是将局域网中的,IP,地址重新进行规划，为所有的资源分配,IP,地址。但是这种方法的缺点是静态划分,IP,地址，不能够适应局域网中资源的动态变化，当局域网中增加设备时，还会引发冲突。另外一种解决方法是动态划分,IP,地址。在域控制器上架设,DHCP,（动态主机配置协议）。,DHCP,服务器为局域网中的各种设备动态地分配,IP,地址，并对已经分配的地址进行保留，有效地避免了资源冲突。,局域网使用过程中的常见故障,1,用户在网络上可以看到其他用户，但是却无法访问它们的共享资源,故障分析：导致这种故障通常有以下几方面的原因：用户的计算机网络连接属性中的文件和打印共享服务没有安装；用户的资源共享设置不正确；网络连接有问题。,解决方法：首先检查用户计算机中的网络连接属性中的文件和打印共享服务有没有安装。方法是：,（,1,）双击“控制面板”窗口中的“网络连接”图标，在打开的“网络连接”窗口中右击本地连接，在弹出的菜单中选择“属性”选项，打开“本地连接 属性”对话框，如图,10-8,所示。,（,2,）在“本地连接 属性”对话框中查看有没有“,Microsoft,网络的文件和打印机共享”选项，如果没有，说明此项服务没有安装，请将它安装上去，方法是单击对话框中的“安装”按钮，在弹出的“选择网络组件类型”对话框中选择“服务”选项，如图,10-9,所示。,（,3,）单击“添加”按钮，在弹出的“选择网络服务”对话框中选择“,Microsoft,网络的文件和打印机共享服务”选项，单击“确定”按钮即可完成添加,Microsoft,文件和打印机共享服务。,（,4,）如果,Microsoft,文件和打印机共享服务已经安装好了，接下来查看是否所有的协议都绑定了,Microsoft,文件和打印机共享服务，方法是：双击“控制面板”窗口中的“网络连接”图标，在打开的“网络连接”窗口中单击“高级”菜单中的“高级设置”选项。,（,5,）在打开的“高级设置”对话框中，查看网络连接，例如“本地连接”，如图,10-10,所示，在“高级设置”对话框中“本地连接 的绑定”列表中，列出了与本地连接绑定的客户端程序、服务以及与客户端程序和服务绑定的各种通信协议，查看这些绑定项目的复选框有没有被选定，如果没有被选定，请将绑定项目前面的复选框选中。,最后检查网络连接有没有问题，可以按照上节讲解的方法检查。,2,不能共享网络打印机,故障分析：不能共享网络打印机大致有以下几方面的原因：网络连接有问题；没有正确安装及设置文件和打印机共享服务；没有正确安装网络打印机驱动程序；网络管理权限的因素。,解决方法：首先检查用户端是否安装了网络打印机的驱动程序，方法是双击桌面上的“网上邻居”图标，在打开的“网上邻居”窗口中，单击左侧的“打印机和传真”选项，然后在打开的“打印机和传真”窗口中检查有没有安装好的网络打印机。如果没有请安装网络打印机；如果安装好了，还要激活它，将它设置为“默认首选打印机”，方法是右击网络打印机，在弹出的菜单中选择“设为默认打印机”选项即可。,如果打印机驱动程序安装及设置正常，接下来要检查有没有正确安装和配置文件和打印机共享服务。检查和安装方法参见上一故障的排除方法。,如果以上都没有查出问题，接下来要检查网络连接状况，查看网络打印机是否打开，是否连接在网络上，打印服务器是否打开，工作是否正常。网络连线是否正常的检查方法参见,10.2,节有关内容。,这些情况都检查后，一般都可以将故障排除。如果故障还得不到解决，还可以检查用户使用网络打印机的权限，如使用网络打印机的时段、能否访问及使用打印机的用户等情况。因为如果用户在非工作时间或者非使用权限时间来使用网络打印机也会造成无法共享网络打印机的“假故障”现象发生。,3,无法连接到,Internet,故障分析：导致这种故障的原因有以下几方面：局域网的问题；代理服务器的问题；,Internet,连接的问题。,解决方法：首先检查局域网是否连通，如果局域网没有连通，就根本无法进行,Internet,连接共享。局域网是否连通，主要检查网线、网卡、集线器的连接状况，用户的,TCP/IP,协议配置状况，用户是否登录到域中等，检查方法参见上一节的内容。如果是由于局域网不通导致的无法上网，在解决了局域网的连通问题后即可实现上网。,如果局域网工作正常，各台计算机相互联通正常，接下来检查局域网中的代理服务器是否正确配置，是否工作正常。同时还要检查局域网中的用户身份是否已经被代理服务器正确识别，如果用户身份没有被正确识别，用户也就无法通过代理服务器来共享,Internet,。这些主要是通过针对,Active Directory,和,DHCP,服务器的设置进行解决。,如果代理服务器设置无误，工作正常，接下来要检查局域网的,Internet,连接，如,Modem,、,ISDN,、,ADSL,等设备的连接状况，如果这些连接出现问题，整个局域网的用户都无法连接到,Internet,，一般只需检查是不是连接设置方面出了问题。如果是连接设置方面出了问题，请将,Internet,连接进行正确设置。一般经过以上几步检查都可以将故障排除。,4,在使用过程中网络速度突然变慢,故障分析：以下几方面原因可以导致网络速度突然变慢：网络中的设备出现故障；网络通信量突然加大；网络中存在病毒。,解决方法：首先检查是否是因为网络通信量的激增导致了网络阻塞，是否同时有很多用户在发送传输大量的数据，或者是网络中用户的某些程序在用户不经意的情况下发送了大量的广播数据到网络上。对于这种现象，只能尽量避免局域网中的用户同时或长时间地发送和接收大批量的数据，否则就会造成局域网中的广播风暴，导致局域网出现阻塞。,如果上述现象没有发生，接下来需要检查网络中是否存在设备故障。设备故障造成局域网速度变慢主要有两种情况，一种是设备不能够正常工作，导致访问中断；另一种是设备出现故障后由于得不到响应而不断向网络中发送大量的请求数据，从而造成网络阻塞，甚至网络瘫痪。遇到这种情况，只有及时对故障设备进行维修或者更换，才能彻底解决故障根源。,如果网络设备工作正常，那么极有可能是病毒造成的网络速度下降，严重时甚至造成网络阻塞和瘫痪。例如计算机中的蠕虫病毒，受感染的计算机会通过网络发送大量数据，从而导致网络瘫痪。如果网络中存在病毒，请用专门的杀毒软件对网络中的计算机进行彻底杀毒。,本章总结,网络维护概述,网络常见故障,网络故障排除的思路和工具,故障实例及排除方法,
