教室照明如何设计.ppt

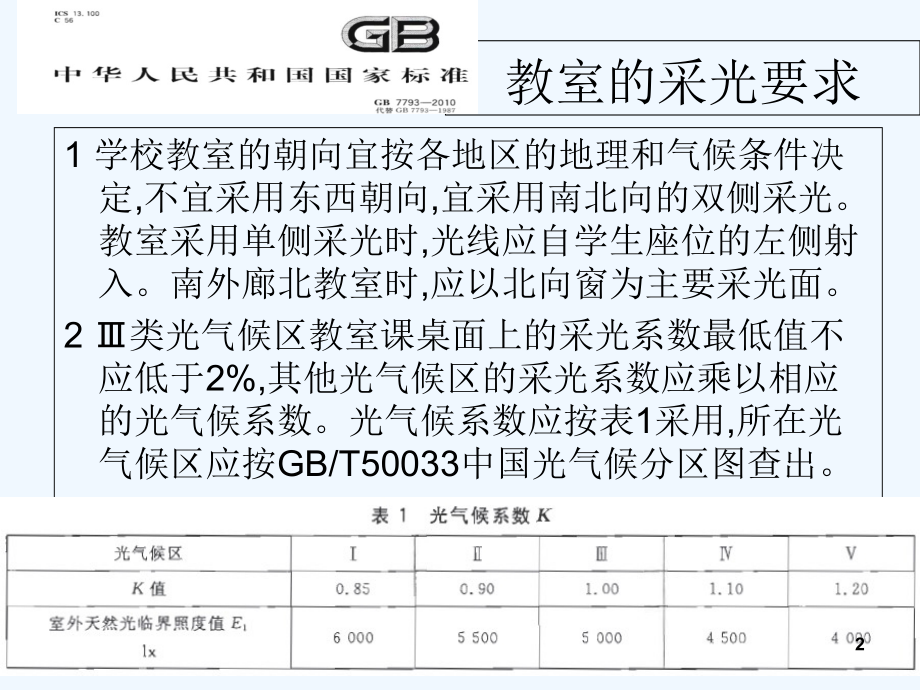

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,教室照明如何设计,教室的采光要求,1,学校教室的朝向宜按各地区的地理和气候条件决定,不宜采用东西朝向,宜采用南北向的双侧采光。教室采用单侧采光时,光线应自学生座位的左侧射入。南外廊北教室时,应以北向窗为主要采光面。,2,类光气候区教室课桌面上的采光系数最低值不应低于,2%,其他光气候区的采光系数应乘以相应的光气候系数。光气候系数应按表,1,采用,所在光气候区应按,GB/T50033,中国光气候分区图查出。,2,3,教室窗地面积比不应低于,1:5,。,4,为防止窗的直接眩光,教室应设窗帘以避免阳光直接射人教室内。为防止黑板的反射眩光,其表面应以耐磨无光泽的材料制成。,5,为提高教室的采光效果,室内各表面应采用高亮度低彩度的装修,房间各表面的反射比应按表,2,的规定选取。,3,教室照明设计的要点,(1),满足学生看书、写字、绘画等要求，保证视觉目标水平和垂直照度要求。,(2),满足学生之间面对面交流的要求。,(3),要引导学生把注意力集中到教学或演示区域。,(4),照明控制适应不同的演示和教学情景，并考虑自然光的影响。,(5),满足显色性，控制眩光，保护视力。,除此之外，教室照明还应做到安全、可靠，方便维护与检修，并与环境协调。,4,教室的照明要求,1,凡教室均应装设人工照明。,2,教室课桌面上的维持平均照度值不应低于,300lx,其照度均匀度不应低于,0.7,。,3,教室黑板应设局部照明灯,其维持平均照度不应低于,500lx,照度均匀度不应低于,0.8,。,4,教室宜采用,3300K5500K,色温的光源,光源的显色指数不宜小于,80,。,5,教室采用小于,26mm,细管径直管形稀土三基色荧光灯。,6,教室照明荧光灯宜采用节能电感镇流器或电子镇流器。,7,为了减少照明光源引起的直接眩光,教室不宜采用裸灯照明。灯具距课桌面的最低悬挂高度不应低于,1.7m,。灯管排列宜采用其长轴垂直于黑板面布置。对于阶梯教室,前排灯不应对后排学生产生直接眩光。,8,教室的统一眩光值,(UGR),不宜小于,19,。,9,在维持平均照度值,300lx,的条件下,教室照明功率密度现行值不应大于,11W/m2,目标值应为,9W/m2,。,10,照明设计计算照度时,其维护系效应取,0.8,。,5,请问是白板好还是黑板好？,6,白板好还是黑板好,被照面上的出光度与照度的关系式有：,M=E(1),式中：,M,为被照面上的出光度，单位,lm/m2;,为被照面上的漫反射率，小于,1,的系数,;,E,为被照面上的照度，单位,lx,。,上式是仅在反射面具有漫反射特性,(,等亮度面,),时才成立。,被照面上的出光度与该表面亮度的关系式有：,M=L(2),式中：,M,为被照面上的出光度，单位,lm/m2;,L,为该表面亮度，单位,cd/m2,。,关系式,(2),仅在表面的反射特性符合漫反射特性或等亮度面时才成立。,7,大家应该也有点累了，稍作休息,大家有疑问的，可以询问和交流,8,白板好还是黑板好,由关系式,(1),和关系式,(2),，得到：,E=L,，即,L=E/(3),由关系式,(3),式，就能计算教室中学生眼睛看到各种物体表面的亮度如下：,对于“白色”课桌，假定反射率,75%,：,1),假如为普通教室，课桌面照度达到,300 lx,，根据关系式,(3),，课桌面亮度,=300 lx75%72 cd/m,2,，,1/3,课桌面亮度,=24 cd/m,2,，学生在普通教室中的适应亮度为,72 cd/m,2,;,2),假如为美术教室，课桌面照度达到,500 lx,，根据关系式,(3),，课桌面亮度,=500 lx75%120 cd/m,2,，,1/3,课桌面亮度,=40 cd/m,2,，学生在普通教室中的适应亮度为,120 cd/m,2,。,对于“黑色”黑板，假定反射率,5%,，假如教室“黑色”黑板照度达到,500 lx,，根据关系式,(3),，“黑色”黑板亮度,=500 lx5%8 cd/m,2,。,对于“白色”黑板，假定反射率,75%:,1),假如教室“白色”黑板照度达到,500 lx,，根据关系式,(3),，“白色”黑板亮度,=50075%120 cd/m,2,;,2),假如教室“白色”黑板照度达到,200 lx,，根据关系式,(3),，“白色”黑板亮度,=20075%48 cd/m,2,，仍然不低于美术教室,1/3,课桌面亮度,40 cd/m,2,。既满足视觉舒适性关于教室课桌面与黑板亮度比的要求，“白色”黑板上,200 lx,相当于“黑色”黑板上,500 lx,的照度水平，明显地节能。,9,水平照度与垂直照度,10,11,12,照明要满足对老师和学生,13,比较理想的黑板配光图,14,反射与折射,15,16,眩光,高辉度的光源是造成眩光的主要来源。,17,什么是辉度？,辉度是指光源在某一方向上单位投影面积的光强度。,为什么夜间背景下汽车灯光特别刺眼？,为什么我们书本上的白纸黑字看得很清楚？,18,UGR,值对应的不舒适眩光的主观感受,反射眩光主要是由视野中的反射所引起的，特别是在靠近视线方向看见反射像所产生的眩光。反射眩光使视觉对象的对比降低，以致难以看清细部。为了避免反射眩光，我们在教室内通常采用以下措施：,1.,选择具有蝙蝠翼式光强分布特性的灯具，一般具有较大的遮光角，光输出扩散性好，布灯间距大，照度均匀，能有效的限制眩光和光幕反射。,2.,采用低亮度、漫射或半镜面光罩（格片或格栅）类灯具。,3.,教室内表面应采用浅色装修，宜用无光泽材料，以减少反射的影响。,19,显色性,20,显色性,单位：,%(,百分比）,符号,:Ra,Ra-color rendering index,物体被光源照射后，颜色呈现的真实程度,显,色,指,数,72%,显,色,指,数,85%,色温,单位：开尔文（K）,一个标准黑体被加热到一定的温度时开始发出暗红色光，温度再升高光的颜色变成黄白色、白色、兰白色。我们把光源的色品接近标准黑体加热时下的温度称为该光源的色温。暖色5000K。,你挑好咬哪一边了吗？,显色指数,90%,显色指数,72%,Ra 50-79,Ra 80-89,21,亮度,作业面与背景较小的亮度比,作业面与背景较大的亮度比,22,什么是亮度？,23,光通量光通量是衡量光源输出可见光多少的一个指标。,Luminous flux is the light outputof a light source.Unit:1 lumen(lm),光强光强是指在特定方向上的光输出大小。,Light intensity is the measureof lightoutput in a specifieddirection.Unit:candela(cd),照度落在单位面积上的光通量大小。,Average illumination of asurface is luminous fluxper unit area.Unit:Lux =lumen/,m,2,亮度指光源在某一方向上的单位投影面、在单位立体角中发射的光通量,Luminance is the measure of the brightness of a surface upon the eye.Unit:1 candela/,m,2,(cd/,m,2,),illiuminated surface,visible surface,light intensity,Light intensity,光的基本单位,24,光通、光强、照度、亮度,25,愿各位同学把握当下，做真实的自己。我所讲解的正如下图，见仁见智，不到之处请指正！,26,广东华日照明有限公司 丁云高,谢谢！,27,
