基坑支护及开挖监理实施细则.doc

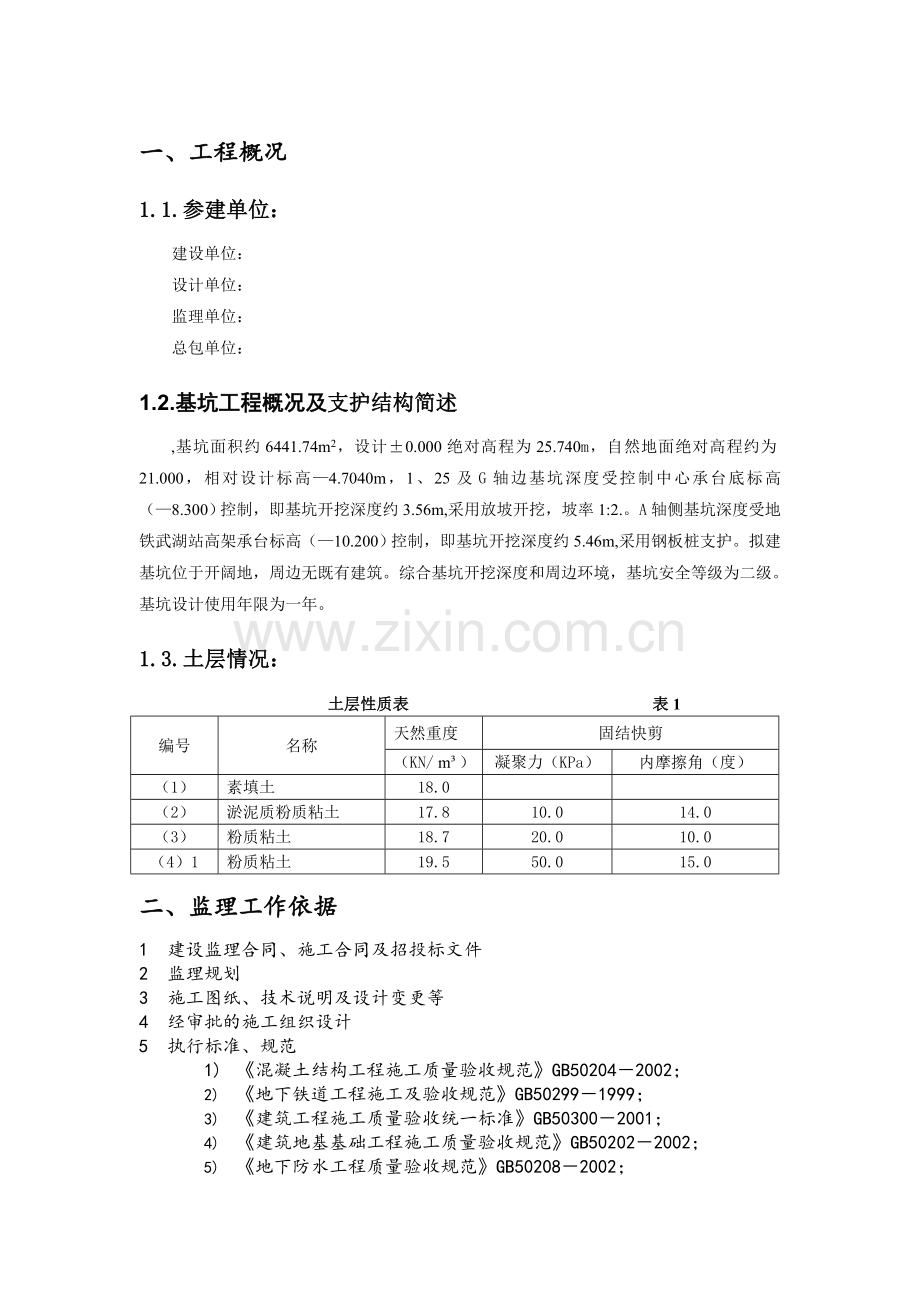

目录一、工程概况1二、监理工作依据1三、专业工程特点和监理对策2四、挖土、支撑监理工作流程2五、控制要点和目标值3六、监理工作方法和措施6一、工程概况1.1.参建单位：建设单位：设计单位：监理单位：总包单位：1.2.基坑工程概况及支护结构简述,基坑面积约6441.74m2，设计0.000绝对高程为25.740m，自然地面绝对高程约为21.000，相对设计标高4.7040m，1、25及G轴边基坑深度受控制中心承台底标高（8.300）控制，即基坑开挖深度约3.56m,采用放坡开挖，坡率1:2.。A轴侧基坑深度受地铁武湖站高架承台标高（10.200）控制，即基坑开挖深度约5.46m,采用钢板桩支护。拟建基坑位于开阔地，周边无既有建筑。综合基坑开挖深度和周边环境，基坑安全等级为二级。基坑设计使用年限为一年。1.3.土层情况：土层性质表 表1编号名称天然重度固结快剪（KN/ m）凝聚力（KPa）内摩擦角（度）（1）素填土18.0（2）淤泥质粉质粘土17.810.014.0（3）粉质粘土18.720.010.0（4）1粉质粘土19.550.015.0二、监理工作依据1 建设监理合同、施工合同及招投标文件2 监理规划3 施工图纸、技术说明及设计变更等4 经审批的施工组织设计5 执行标准、规范1) 混凝土结构工程施工质量验收规范GB502042002；2) 地下铁道工程施工及验收规范GB502991999；3) 建筑工程施工质量验收统一标准GB503002001；4) 建筑地基基础工程施工质量验收规范GB502022002；5) 地下防水工程质量验收规范GB502082002；6) 基坑工程设计规程DBJ086197；7) 地基基础设计规范DGJ08111999；8) 地下工程防水技术规范GB501082001；9) 建设工程监理规范（GB503192000）10) 国家和地方政府颁布的强制性条文。三、专业工程特点1、施工程序多本工程场地不大，但放坡开挖挂网喷锚、钢板桩，施工程序多。2、多工种配合深基坑施工，要求随挖随撑，支撑必须及时落实，要求挖土、支撑、降水、排水等工种相互配合，要求组织有序，确保快速落实支撑。3、基坑开挖难度大1、25及G轴边、A轴侧基坑深度不一，开挖顺序要合理安排，施工难度大。四、挖土、支护监理工作流程 开挖条件验收监理细则交底监理签认挖土任务书挖土施工工况控制安全控制督促落实假设锚杆督促落实钢板桩支护复核开挖深度检查井点运行情况督促落实监测督促落实明水排放监测数据分析报警时采取措施检查土质情况五、控制要点和目标值一）、事前控制：类型控制要点目 标 值巡视、旁站控制点备注事前控制设计交底检查施工图纸的有效性；督促总、分包单位提出阅图意见；参加设计交底会并予签认。总包单位管理体系审查质量管理体系；技术管理体系；质量保证体系；安保体系。检查其组织结构、管理制度、人员上岗证等。分包单位资质审查详见分包单位资格审批管理办法施工组织设计审批结合工程实际，从“人、机、物、法、环”诸要素着手，审查施工组织设计中关于质量、进度、安全文明施工等方面的人员、组织体系、措施等是否完善。检查总、分包单位审批手续是否齐全。审查施工顺序和检测手段。提出书面监理审批意见。机械设备控制锚杆钻机设备型号应与施工组织设计相符；检查检修记录、合格证、操作证等。现场检查人员控制检查各分包单位管理人员、特殊工种操作人员上岗证。场地布置检查应合理布局，与施工组织设计相符；水、电、交通、硬地坪应满足施工要求。巡视检查材料质量控制1、钢筋、水泥、砂、早强剂；2、喷射混凝土、灌浆体配合比。现场检查测量监理复核1、检查专职测量员上岗证和测量设备检定证书；2、复核控制桩、平面控制网、高程控制网。专业测量监理复核开工条件检查1、关键工序验收：基坑围护2、基坑围护设计和施工方案3、设计、勘察交底4、基坑围护结构：基坑围护结构按设计完成5、降水井：降水井（疏干井）已完成，降水深度需达到设计要求。6、各分包单位资质审查7、基坑监测控制点：监测布点均按检测方案设置，并落实了初始值的测量。8、风险控制：对本工程潜在的风险已经进行辨识和分析，并制定了针对性的应急预案。9、施工现场安全、技术交底：施工现场安全、技术交底已按要求完成；监理细则交底已完成。10、设备材料验收：挖土设备、卸土点已落实。11、坑外排水措施：已落实。二）、事中控制1、深基坑支护控制原则：（1）.土钉墙施工： 土方分层开挖，钻孔跟进、土钉施工和注浆；面层钢筋网与土钉焊接；喷射混凝土面层80mm；（2）.锚杆施工： 钻杆钻进长度大于锚杆总长度0.5m，钻孔后清孔、插锚杆、灌浆，控制锚杆倾角、灌浆浆液配合比、灌浆压力，督促进行抗拉试验。2、深基坑土方控制原则：（1）.确保工况：确保工况与设计、方案一致,严禁超挖、乱挖，严禁随意改变工况；（2）.分层、分段、对称、限时：必须按照方案的要求对每层土进行分层、分段、对称、限时开挖；（3）按需挖土，及时支撑：土方开挖和支撑，必须以支撑为根本，按需挖土，及时落实支撑。（4）.确保基坑正常运行：所谓基坑正常运行系指“在维持降水井点正常运转、确保围护体系在主动土和被动土的作用下，处于允许的变形状态，坑底处于水土平衡状态”。于是，强调：井点必须正常运转，确保至少降水至每层开挖面以下0.5米，确保土质干燥；明水必须及时排干；变形监测数据进行分析，出现异常或报警必须采取有效措施。（5）.强调垫层的支撑作用：垫层作为最后一道支撑看待，要求确保护短和强度，并尽量少留施工冷缝，杜绝坑底设置排水明沟（应采用盲沟排水）。（6）.动态控制：随着挖土深度的加大，降雨、明水、坑边堆载等都将对基坑水土平衡产生影响，因此要进行密切注视。密切注视监测数据，并及时分析，做到信息化施工和监理。2、土方开挖：1）土方开挖控制要点：（1）强度要求：土方开挖必须在围护结构施工完成后方可进行。（2）降水要求：挖土前提前20天进行预降水，水位降至开挖面下0.5m。基坑内降水应注意坑内、外地下水位观测，开挖过程中定时测量检查井降水深度，若发现基坑外地下水位受基坑内降水影响，则应采取相应的措施，防止影响周围的环境。（3）“时空效应”：土方开挖必须严格按照“时空效应”理论分层分段开挖，开挖与支撑的施工工序按“分层、分部、对称、平衡、限时”的原则进行控制。小段土方开挖需在12小时内完成。（4）堆载控制：土方开挖时，基坑周边严禁堆放弃土及其它重型设备等。（5）严格控制土坡坡度，确保土坡稳定。根据不同的开挖工况及放坡尺寸，确定每一层的放坡坡度。（6）严禁超挖：水准仪随时测量挖土标高。严格控制土方开挖相邻区的土方高差。基坑开挖接近基坑底200mm-300mm时，应配合人工清底，不得超挖或扰动基底土。局部洼坑应用砂石填实至设计标高，机械挖土时必须事先垫好路基钢板，防止机械设备陷在泥土中。（7）排水、防雨：开挖时应预先考虑在基坑四周或流水的上游设置排水沟，坑内做好排水沟、集水井以利于抽水，基坑开挖时遇到降雨能及时将基坑内的积水抽干，严防坑外地面雨水径流涌入基坑。基坑开挖应注意预防基坑浸泡、坍塌和滑坡等事故发生。（8）挖至设计标高后，应立即定时测量坑底的土体回弹过程情况，并确定为保证浇筑底板达到设计标高所需额外开挖的土方量。（9）垫层：在开挖到底后，必须在设计规定时间内浇筑混凝土垫层。垫层厚200mm，设计强度C20。必须在设计规定的时间内浇筑钢筋砼底板。（10）基坑验收允许偏差如下：序号项 目允许偏差（MM）检验频率检验方法范 围点 数1坑底高程30每段基坑长50米5用水准仪测量2纵横轴线502用经纬仪测量纵横向各测3基坑尺寸不小于设计4用尺量每边各计1点4基坑边坡设计的5%4用坡度尺量（11）监测分析：监理工程师在基坑开挖过程中及时分析监测数据，当监测数据达到或超过报警值时，监理工程师及时会同承包商采取合理的工程措施将施工风险消灭在萌芽状态。六、监理工作方法和措施1、深基坑施工阶段监理工作措施1）人员措施：根据夜间挖土白天支撑的特点，安排监理人员24小时跟踪值班；2）技术措施：（1）制定可操作性的监理细则，并落实对施工单位的交底和对监理内部的反复交底；（2）每天挖土前必须由施工单位填报挖土任务书并签认；（3）准确记录每天工况；（4）严格落实工况要求，严禁随意改动工况。（5）每天分析监测数据，指导施工。3）管理措施：（1）召开各专业分包单位参加的管理专题会议，明确管理制度，落实各工种的协调配合，强调及时支撑；（2）遇到报警或异常情况，及时召开专题会议予以果断解决；4）经济措施：监理工作一个很重要的措施就是经济措施：充分运用合同管理和工程计量权，督促承包商按合同办事，严格执行工程质量的检查和验收制度，对不符合合同规定质量要求的工程不予计量。2、保证工程受控的关键 1） 保证现场施工质量和安全受控的三个关键因素是： 所有用于工程的材料合格； 所进行的各项操作均满足施工验收规范和操作规程要求； 施工管理人员和操作人员均有资质和进场使用的机械设备、仪器均是合格有效的。2） 监理通过下列工作方法达到质量、安全受控的要求： 现场抽检、试验室检验和相应的合格报告审核； 现场目测、仪器量测、旁站检查验收和相应的质量记录、试验报告确认； 对人员资质审查、过程中对其能力的不断跟踪考察。3、 监理工作的方法 1） 工序质量检查验收工序施工时，施工单位执行三级自检制度，保证工序质量合格，发现问题及时纠正或返工。自检完成后，施工单位填写自检单报监理，监理在收到自检单后进行现场量测验收和抽检。监理工程师要经常督促施工单位做好质量自检工作，健全质保体系。同时坚持按监理程序操作。未经过自检或无自检报告，不予验收，这是监理进行控制的必要条件。监理工程师针对不同的项目，检查认可的做法可有不同，巡查、旁站、试验抽检。在一些复杂的工序，监理巡查或定时检查，发现问题及时提出，要求纠正，不致于发生大的返工。对部位工程，施工单位应填报工程报验单，监理检查各种工序验收资料和质量记录单后进行验收认可。在工序施工时，监理注意预控工作的落实。相关准备工作完成并检查后，同意施工。监理另一个重要的工作是现场考核施工单位和分包商的组织管理和人员资质，检查施工工艺是否严格按质量标准和技术规范实施，是否按已批准的施工组织设计。发现问题及时指出。2） 质量问题的处理监理工作做到预控和现场控制相结合，尽量避免出现质量问题，在工序施工前，监理检查施工单位的技术交底和安全交底，提出应注意的问题，过程中，注意工艺操作的规范和施工质量指标，发现质量、安全问题或苗子时，及时提出警告，可以口头要求，可以书面监理指令，也可以召开专题会议，分析原因，采取措施，及时纠正，必要时，监理可以要求改换不符合要求的机具设备，改变不正确的施工方法及操作工艺，要求撤换不称职的人员。注意一点：巡视检查不代表已验收。今后，我们将把巡视检查中发现的问题以书面形式通知总包，希望及时整改。当监理发现质量出现缺陷时，应立即通知承包商暂停施工（可先口头，再发书面通知，报建设单位）。质量缺陷发生在工序中，承包商应采取保证质量的有效措施，并对质量问题进行正确的补救处理后，监理书面通知复工；质量缺陷发生在某道工序完工以后，而且质量缺陷的存在，对下道工序会产生质量影响，监理拒绝验收和不进行工程计量，要求承包商返工处理；当质量缺陷较严重或影响工程安全，监理请设计到现场进行会诊、洽商，以决定采取处理措施。上述质量问题的处理将征得建设单位的同意，处理方法和措施不应降低质量控制指标和验收标准，监理对处理方案进行批复，对处理做法和结果进行检查验收。4、深基坑监理方法1）、明确日常检查基坑运行的控制要素：监理项目部每天必须检查如下要素：（1） 降水井点是否正常运行，了解全面；（2） 掌握工况：核对工况并仔细填写工况记录表，确保工况与设计和方案一致；（3） 检查坑底是否干燥，落实明排水；检查连续墙有无渗漏，渗漏处是否及时封堵；（4） 检查坑边是否超载；（5） 监测资料分析，检查基坑、管线、房屋变形是否正常；（6） 检查支撑是否及时。2）落实关键点的检查、验收、旁站；
