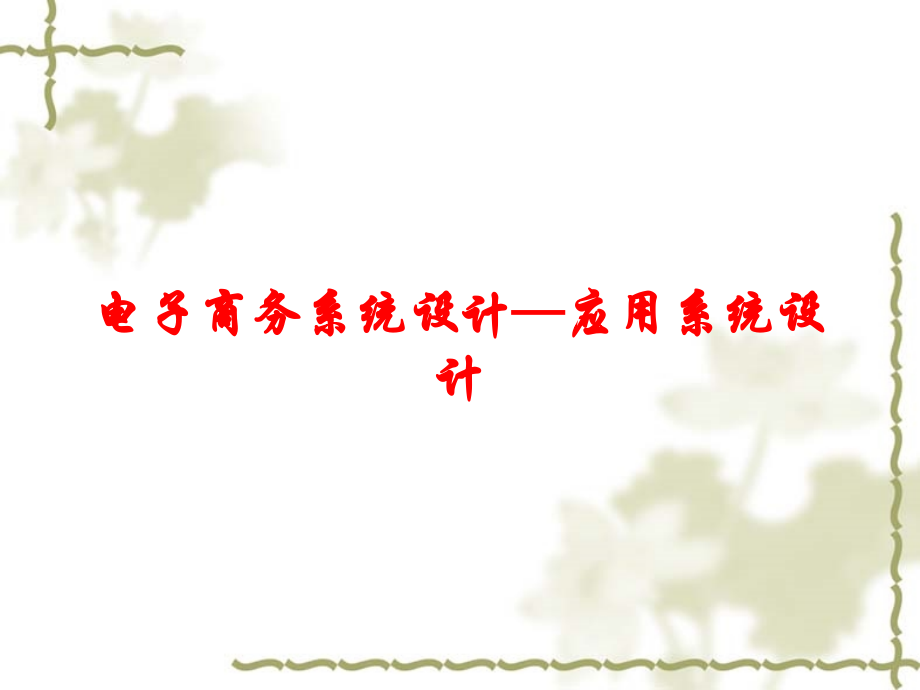

电子商务系统设计—应用系统设计课件.ppt

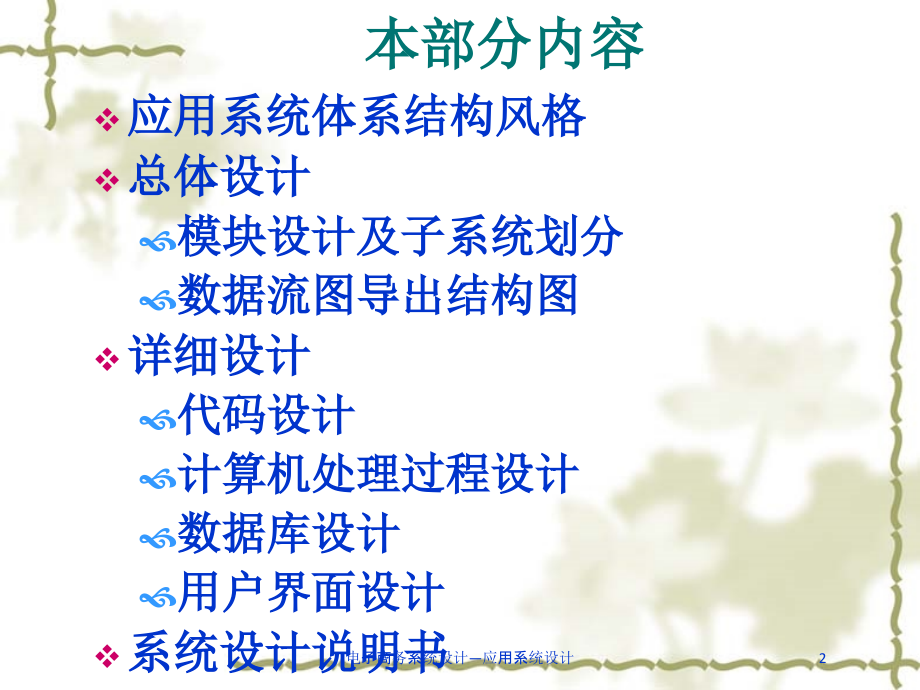

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,电子商务系统设计应用系统设计,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,电子商务系统设计应用系统设计,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电子商务系统设计应用系统设计,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电子商务系统设计应用系统设计,*,电子商务系统设计应用系统设计,本部分内容,应用系统体系结构风格,总体设计,模块设计及子系统划分,数据流图导出结构图,详细设计,代码设计,计算机处理过程设计,数据库设计,用户界面设计,系统设计说明书,2,电子商务系统设计应用系统设计,电子商务系统的一般体系框架,3,电子商务系统设计应用系统设计,电子商务应用系统设计,应用系统中有些可以直接定制购买，比如ERP、SCM、CRM、办公、仓库管理、支付等系统，可以节约成本以及获得高性能的专业软件，有些需要自己开发，如网站系统等,4,电子商务系统设计应用系统设计,电子商务应用系统设计,应用系统设计阶段要根据新系统逻辑模型建立应用系统的物理模型，也即根据新系统逻辑功能的要求，根据实际的技术条件、经济条件和社会条件，以及系统的规模和复杂程度等实际条件，进行若干具体设计，确定应用系统的实施方案，解决系统“怎么做”的问题。,物理模型给出处理功能和数据结构的实际表示形式,5,电子商务系统设计应用系统设计,应用系统设计基本任务,应用系统设计基本任务大体包括总体（概要）设计和详细设计两大部分。,总体设计是描述应用系统的总体结构，其内容有：,将系统划分成子系统，子系统进一步划分成模块,确定每个模块的功能,确定模块间调用关系,6,电子商务系统设计应用系统设计,应用系统设计基本任务,详细设计是为各个具体任务选择适当的技术手段和处理方法，其内容有：,代码设计；,处理流程设计；,数据库设计；,用户界面设计。,7,电子商务系统设计应用系统设计,应用系统体系结构风格,二层C/S体系结构：客户机负责信息系统的图形显示、数据录入和业务处理；服务器负责对数据的存储和管理,客户机,数据库,服务器,请求,响应,8,电子商务系统设计应用系统设计,应用系统体系结构风格,优点：实现了分布式计算，降低了服务器端的负载，对业务数据的集中式管理,缺点：,客户端程序设计复杂，程序臃肿,对硬件要求高，增加开发成本,软件维护和升级困难,难以扩展至大型企业和Internet,数据安全性不好,9,电子商务系统设计应用系统设计,应用系统体系结构风格,三层体系结构（1）C/S/S：将应用逻辑置于应用服务器上，仅把表示层放在客户机上，底层是数据库服务器和数据库,客户机,应用服务器,数据库服务器,数据库,10,电子商务系统设计应用系统设计,应用系统体系结构风格,三层体系结构（2）B/W/S：客户端只有浏览器，仅负责与用户交互；Web服务器集成了应用系统、应用逻辑和控制；底层是数据库服务器和数据库,浏览器端,基于Web的应用服务器,数据库服务器,数据库,11,电子商务系统设计应用系统设计,应用系统体系结构风格,多层结构：,将B/W/S结构中Web应用服务器分为两部分，Web服务器和应用服务器，分别负责系统的表示逻辑和业务逻辑；,甚至在应用服务器和数据库服务器之间加一中间层（事务服务器），形成多层结构,12,电子商务系统设计应用系统设计,应用系统体系结构风格,Web服务器,Web服务器,应用服务器,应用服务器,事务服务器,数据库服务器,数据库服务器,13,电子商务系统设计应用系统设计,应用系统体系结构风格,多层结构的优点：,可实现高度的可伸缩性。,可增强整个系统的模块化程度，提高系统的灵活性。,可以使开发工作在具有不同专长的人员之间进行合理分工。便于分配适合的开发人员以完成相应的开发任务。,可以实现高度的代码重用。,14,电子商务系统设计应用系统设计,模块设计与子系统的划分,结构化设计原理,自顶向下把一个大系统分解成多个分层次的、规模比较小的被称之为模块的一些部分；,系统划分模块是按层次进行，划分工作进行到模块功能都十分简单，并易于修改；,模块应尽可能独立，应尽可能减少模块间的调用关系和数据交换关系；,模块间的关系应阐明，以便追踪和控制。,通过分别实现这些模块的设计，而最终实现整个系统的设计。,15,电子商务系统设计应用系统设计,模块设计与子系统的划分,子系统的划分,划分原则：,子系统要具有相对独立性,子系统间的数据依赖性要尽量小，要将联系较多的模块都列入同一子系统内部,子系统划分应该便于系统分阶段的实现,子系统的划分应该考虑设备、信息等资源的充分利用,16,电子商务系统设计应用系统设计,模块设计与子系统的划分,功能/数据分析,进行这种划分的有力工具之一就是功能数据分析。,功能数据分析法是通过U/C矩阵的建立和分析来实现的。,17,电子商务系统设计应用系统设计,模块设计与子系统的划分,用U/C图划分子系统,根据企业过程和数据类相对应的关系在U/C矩阵中相应的位置填写U或C，然后分别对数据类和企业过程进行调整，使U和C尽量集中在对角线附近,按照U和C密度最大原则用小矩形进行组织，同时使得小矩形能够排列在对角线上,对小矩形内表示的数据，在开发新系统时应放在该子系统所对应的设备上运行，矩形外的U所表示的数据应放在服务器上或通过网络进行传输,18,电子商务系统设计应用系统设计,UC 矩阵的建立,模块设计与子系统的划分,19,电子商务系统设计应用系统设计,表上移动作业过程,模块设计与子系统的划分,20,电子商务系统设计应用系统设计,系统功能划分,系统逻辑功能的划分：,在求解后的UC 矩阵中划出一个个的方块；,每一个小方块即为一个子系统。,划分时应注意：,沿对角线一个接一个地画，既不能重叠，又不能漏掉任何一个数据和功能；,小方块的划分是任意的，但必须将所有的“C”元素都包含在小方块内。,21,电子商务系统设计应用系统设计,子系统划分,模块设计与子系统的划分,22,电子商务系统设计应用系统设计,模块设计与子系统的划分,模块设计,模块（Module）是可以组合、分解和更换的单元，是组成系统、易于处理的基本单位。,模块设计主要描述系统的模块结构及模块间的联系，它是软件总体设计的主要内容。,模块设计的结果用模块结构图表示。,模块结构图又称层次模块结构图,23,电子商务系统设计应用系统设计,模块设计与子系统的划分 -,模块设计,模块通常有以下个特点：,模块具有输入和输出；,具有把输入转换成输出的功能；,仅供模块引用的内部数据；,用以实现模块功能的程序代码。,24,电子商务系统设计应用系统设计,模块结构图的基本符号,模块,调用,控制,数据,25,电子商务系统设计应用系统设计,模块设计与子系统的划分,模块用矩形框表示，并用模块的名字标记。,26,电子商务系统设计应用系统设计,模块设计与子系统的划分,模块的调用关系：模块之间用单向箭头联结，箭头从调用模块指向被调用模块，表示调用模块调用了被调用模块。,27,电子商务系统设计应用系统设计,模块设计与子系统的划分,通讯:,伴随着模块调用而发生的模块间的信息交换称为模块间的通讯。,模块间的通讯有两种方式：,数据通讯,控制通讯,28,电子商务系统设计应用系统设计,模块间的信息传递：当一个模块调用另一个模块时，调用模块把数据或控制信息传送给被调用模块，以使被调用模块能够运行。,而被调用模块在执行过程中又把它产生的数据或控制信息回送给调用模块,模块设计与子系统的划分,29,电子商务系统设计应用系统设计,例：,“查找成功信号”,就是控制信息,查职工档案,读人事文件,档案数据,职工号,无此职工,模块设计与子系统的划分,30,电子商务系统设计应用系统设计,模块设计与子系统的划分,模块结构图可以描述的几个问题:,如何将系统划分成一个个模块,模块间传递什么数据,模块间组成层次的调用关系,31,电子商务系统设计应用系统设计,模块设计与子系统的划分,模块间的调用关系有以下三种：,直接调用,条件调用,循环调用,32,电子商务系统设计应用系统设计,模块设计与子系统的划分,直接调用：,最简单的调用关系，指一个模块无条件地调用另一个模块。,A,B,C,33,电子商务系统设计应用系统设计,模块设计与子系统的划分,条件调用：也称为选择调用。如果一个模块是否调用另一个模块取决于调用模块内部的某个条件，则把这种调用称为条件调用。用菱形符号 表示，其含义是：根据条件满足情况决定调用哪一个模块。,A,B,C,D,34,电子商务系统设计应用系统设计,模块设计与子系统的划分,循环调用：也称为重复调用。如果一个模块内部存在一个循环过程，每次循环中均需调用一个或几个下属模块，则称这种调用为循环调用或重复调用。用符号 表示，含义是：上层模块对下层模块的多次反复的调用。,M,A,B,C,35,电子商务系统设计应用系统设计,模块设计与子系统的划分,聚合,聚合是用于衡量模块内部各个组成部分彼此结合的紧密程度的指标。,模块的聚合方式，一般可分为七种，不同聚合方式其聚合度不同：,36,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,功能聚合,顺序聚合,通讯聚合,过程聚合,时间聚合,逻辑聚合,偶然聚合,尽量使用,尽量避免使用,37,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,功能聚合,指一个模块内部的各个组成部分的处理功能全部为执行同一个功能而存在，并且只执行一个功能。如：求平方根模块,功能聚合模块的优点是与其它模块联系低，易修改和维护，故其聚合度高,最理想的聚合方式，独立性最强。,38,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,顺序聚合：如果一个模块内部各个组成部分执行几个处理功能,且一个处理功能所产生的输出数据直接成为下一个处理功能的输入数据,则该种聚合为顺序聚合。,合同输入,汇总,一个顺序聚合模块,它先执行合同输入功能,然后再执行合同汇总功能,而且前者的输出正是后者的输入。,39,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,通讯聚合：指一个模块内部各个组成部分执行的处理功能，都使用相同的输入数据或产生相同的输出数据,且其中各个处理功能是无序的。,配件处理,配件,编号,库存量,牌价,使用相同的输入数据,即配件编号,分别完成两个处理功能,一是按配件编号检索获得配件牌价;另一个是按配件编号检索获得该配件的当前库存量。,40,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,过程聚合：如果一个模块内部各个组成部分的处理功能各不相同,彼此也没有什么关系,但它们都受同一个控制流支配,决定它们的执行次序,则该种聚合为过程聚合。,在该种聚合模块中,效率是唯一重要的,这种次序可能是顺序、判断或循环,。,41,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,时间聚合：如果一个模块内各个组成部分的处理功能和时间有关，则称该种聚合为时间聚合。,例：,初始化模块是典型的时间聚合模块,初始模块要为各种变量赋初值，并同时打开若干个文件。,42,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,逻辑聚合：如果一个模块内部各个组成部分的处理功能彼此无关，但处理逻辑相同,则称该种聚合为逻辑聚合。,例：,将所有的输入操作：读磁带文件、读磁盘文件、接收键盘输入都放在一个模块中。,43,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,例,：A、B、C均为输出报表模块,即从逻辑上讲它们是功能类似,将它们组合到一个模块中,则为逻辑组合。在调用逻辑组合的模块时,必须知道如何调用模块内部的某一报表模块。,逻辑组合模块和其他模块之间有相当复杂的块间耦合,其修改性差,维护困难。,44,电子商务系统设计应用系统设计,模块设计与子系统的划分-聚合,偶然聚合：机械聚合。如果一个模块的构成是由若干个毫无关系的功能偶然组合在一起的,则称该种聚合为偶然聚合。,聚合度最低,可修改性最差。,45,电子商务系统设计应用系统设计,c,模块聚合,功能聚合,顺序聚合,通信聚合,过程聚合,时间聚合,逻辑聚合,偶然聚合,强,弱,模块独立性,高,聚合性,低,在模块设计时，应尽量使模块成为功能聚合模块，避免偶然聚合模块。,功能聚合,顺序聚合,通信聚合,过程聚合,时间聚合,逻辑聚合,偶然聚合,强,弱,模块独立性,高,聚合性,低,46,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,耦合是用来衡量一个系统内模块之间联系程度的指标。模块间的耦合方式通常有四种：,数据耦合,控制耦合,公共环境耦合,内容耦合,47,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,数据耦合：,如果两个模块间彼此通过参数交换信息，而且交换的信息仅仅是数据，则这种耦合被称为数据耦合。,是一种理想的耦合，耦合度最低，因为一个模块与其它模块之间的联系全部是数据联系，这个模块就是一个黑箱,。,开发货单,计算金额,单价,数量,金额,48,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,控制耦合：,如果两个模块间交换的信息,除了传递数据信息外，还,包括控制信息，则这种耦合被称为控制耦合。,此种耦合是中等程度耦合。,49,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,公共耦合：如果两个模块或多个模块都通过同一个公共数据环境相互作用时，则这种耦合被称为公共耦合。,公共数据环境可以是全程变量，内存的公共覆盖区，任何存储介质上的文件等。,50,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,内容耦合：,如果一个模块的执行需要另一个模块的内部信息（,程序或内部数据),支持，则这种耦合被称为内容耦合。该耦合方式的耦合度最高。,内容耦合的两个模块间是病态联结,在修改其中一个模块时,将直接影响到另一个模块,产生波动现象,影响整个系统。因此,在系统设计时,应完全避免内容耦合。,例如：一个模块访问另一个模块内部的数据；,一个模块调用另一个模块的部分程序代码；,51,电子商务系统设计应用系统设计,c,模块耦合,低,耦合性,高,弱,强,模块独立性,在模块设计时，应尽量使用数据耦合，少用控制耦合，限制公共环境耦合的范围，完全不用内容耦合,数据耦合,控制耦合,公共耦合,内容耦合,52,电子商务系统设计应用系统设计,模块设计与子系统的划分-,耦合,降低模块间的耦合度的好处：,耦合度越低，模块间相互影响就越小，产生连锁反应的概率就越低；,耦合度越低，可以使修改范围控制在最小限度；,一个模块修改时对系统其它部分正常运行的影响小。,53,电子商务系统设计应用系统设计,模块的聚合度和耦合度,模块的聚合度和耦合度成反方向变化，即高聚合能带来低耦合，高耦合则将导致低聚合。,54,电子商务系统设计应用系统设计,模块设计的原则,模块设计的经验原则有以下几点:,模块的独立性原则,模块与模块之间没有过多的交互作用,模块的独立性原则要求将模块设计成高聚合、低耦合。,55,电子商务系统设计应用系统设计,模块设计的原则,(2)模块规模大小适中原则该原则,要求在划分模块时，模块规模既不可太大，也不可太小。,另外模块的规模与开发成本有关。,当系统规模一定时，单个模块的成本与系统中所有模块数成反方向变化，而模块的接口成本与模块数成正方向变化,模块设计时要使系统模块的总成本最低,56,电子商务系统设计应用系统设计,模块与成本,成本,模块数,开发成本/模块,接口成本/模块,系统总成本,57,电子商务系统设计应用系统设计,模块设计的原则,模块作用域与控制域适当原则,模块的控制域是模块所能调用的下属模块及其本身所构成的集合，下属模块包含直接下属模块及间接下属模块。,模块的作用域是指该模块中的处理影响到的所有其它模块的集合。,58,电子商务系统设计应用系统设计,好模块应满足的要求：,对于任何一个具有处理功能的模块,其处理影响范围都应当是它控制范围的一个子集；,最理想的处理影响范围是由处理所在模块及其直接下层模块组成。,以上原则主要是为保障系统的可维护性。,59,电子商务系统设计应用系统设计,模块设计的原则,系统的深度与宽度适当原则,深度是系统划分出的层数，宽度是系统中同层次上所包括的模块数。,深度和宽度之间应有一定的比例关系，即深度和宽度均要适当。,60,电子商务系统设计应用系统设计,模块设计的原则,模块的扇入与扇出原则,模块的扇出数是指一个模块拥有的直属下级模块的个数。,模块的扇入数是指一个模块的直接上级模块的个数。,在设计中，一般要把模块的扇出数控制在合适范围内。,在设计中，可以加大模块的扇入数。但不能违背模块独立性原则,61,电子商务系统设计应用系统设计,数据流图导出结构图,面向数据流程的设计方法把数据流程映射成系统内部模块结构和相互关系。,数据流图有两种典型的结构：变换型结构和事务型结构。,这两种结构可以分别通过变换分析和事务分析方法导出标准形式的结构图。,62,电子商务系统设计应用系统设计,变换分析,变换型结构可以明显地把数据流图分成逻辑输入、主加工和逻辑输出。,变换分析即是把变换型数据流图映射出模块结构图的过程。,63,电子商务系统设计应用系统设计,变换分析的一般形式,64,电子商务系统设计应用系统设计,变换分析,变换分析方法由以下四步组成：,获取数据流图；,区分逻辑输入、逻辑输出和中心变换部分；,进行一级分解，设计上层模块；,进行二级分解，设计输入、输出和中心变换部分的中、下层模块。,65,电子商务系统设计应用系统设计,第一级分析的方法,M,I,nput,Output,Process,66,电子商务系统设计应用系统设计,第二级分析的方法,67,电子商务系统设计应用系统设计,例,变换分析,68,电子商务系统设计应用系统设计,例,变换分析,69,电子商务系统设计应用系统设计,例,变换分析,70,电子商务系统设计应用系统设计,事务分析,事务是指流入系统并引起一组处理动作的一组数据或事件。,事务分析即是用事务型结构的数据流图映射出模块结构图的过程。,71,电子商务系统设计应用系统设计,事务型结构的数据流的特征,事务型结构的数据流的特征是：数据流发散，存在有事务中心。,事务（单个数据项）沿传入路径进入系统，事务中心根据数据项计值结果从若干动作路径中选择一条继续执行。,72,电子商务系统设计应用系统设计,事务中心,73,电子商务系统设计应用系统设计,M,II,I,S,A,B,C,I,II,S,B,A,C,事务分析,74,电子商务系统设计应用系统设计,事务分析,事务分析如变换分析一样，也是采用自顶向下、逐步分解的方法，即,先设计主模块,再为每一个事务设计一个事务处理模块,然后，为每个事务处理模块再设计下层的处理模块,最后是为处理模块设计下层的细节模块,75,电子商务系统设计应用系统设计,数据流图层次的转换,76,电子商务系统设计应用系统设计,例事务分析,77,电子商务系统设计应用系统设计,例事务分析,78,电子商务系统设计应用系统设计,混合型,事实上，一个大的系统一般是变换型结构和事务型结构的混合体，往往需要同时采用变换分析和事务分析。通常是以变换分析为主，事务分析为辅进行设计。,79,电子商务系统设计应用系统设计,代码设计,代码是用来表示事务、属性、状态等的一组有序的符号，它应易于计算机和人识别与处理。,编码就是用数字或字母代表事物。,80,电子商务系统设计应用系统设计,代码及其作用,代码意义,代码通常用数字、字母和某些特殊符号（如）及其组合表示，是把较长的、用自然语言表达的实体或属性概括成适合于计算机处理的比较简单的字符串,81,电子商务系统设计应用系统设计,代码及其作用,代码的作用主要有两个：,识别：这是代码最主要的功能，用来标识客观实体或属性，是识别对象的唯一标识。,分类：即按照一定规则进行分类。,82,电子商务系统设计应用系统设计,代码设计的原则,必须保证有足够的容量,唯一性,可扩充性,简单性,规范性,便于记忆和使用,83,电子商务系统设计应用系统设计,代码的分类,顺序码,以数字的某种顺序形式编码如：票据编号,84,电子商务系统设计应用系统设计,代码的分类,数字码,即以纯数字符号形式编码。,常用的有区间码和层次码。,区间码：将顺序码分成若干区段，每一区段代表编码对象的部分属性。如：身份证号,层次码：,以编码对象的从属层次关系为排列顺序的编码。代码分为若干层，并与对象的分类层次对应。如：邮编，学号，职工编号,85,电子商务系统设计应用系统设计,代码的分类,字符码,即以纯字符形式编码（英文、汉语拼音等）。,这类编码常出现在我们程序设计中的字段名、变量名编码。,这种编码优点是可辅助记忆，缺点是校对不易，不易反映分类的结构。,86,电子商务系统设计应用系统设计,代码的分类,混合码,即以数字和字符混合形式编码。,例如 GBxxxx表示国际标准的某类编码，IEEE802X表示某类网络协议标准名称的编码。,所有的汽车牌照编号，都是混合码。,优点是易于识别，易于表现对象的系列性，缺点是不易校对。,87,电子商务系统设计应用系统设计,代码设计可按下列步骤进行,代码设计步骤：,确定代码对象,确定代码特征,考查是否已有相应的标准代码,决定代码种类,决定代码的位数,编写代码表,88,电子商务系统设计应用系统设计,代码设计举例,部门码,通常用2位，可以采用顺序码，从“01”开始，按部门依次编码。,89,电子商务系统设计应用系统设计,代码设计举例,职工码,可以采用顺序码，也可以采用层次码，位数根据单位职工人数及管理要求决定。,如采用5位，头两位代表职工所在部门，后3位代表职工所在部门中的顺序号。如职工码中还要表示其它属性，可以扩充代码位数。,90,电子商务系统设计应用系统设计,代码设计举例,产品码,可采用数字码等。,91,电子商务系统设计应用系统设计,代码设计举例,凭证号编码,采用顺序码，长度为 4位或 5位：“XXXX”或“XXXXX”。,第一位表示凭证类别，如用“1、2、3、4”分别表示现金、银行存款、转账和机器自动转账凭证。,后 3位为该类凭证的顺序码，例中“”为分隔符。,92,电子商务系统设计应用系统设计,代码设计举例,支票号、合同号、发票号、领料单号码,一般采用顺序码，位数由具体的业务量而定，以方便管理为宜。,93,电子商务系统设计应用系统设计,计算机处理过程的设计,处理过程设计是用一种合适的表达方法来描述每个模块的执行过程。,应达到程序员根据描述即可编出程序代码。,94,电子商务系统设计应用系统设计,计算机处理过程的设计,描述程序处理逻辑结构的工具称为过程设计的工具。,过程设计工具分为图形、表格和语言三类，如传统的流程图、盒图、判定树、判定表及过程设计语言（PDL）(Program Design Language)。,95,电子商务系统设计应用系统设计,计算机处理过程的设计,1.,程序,流程图,（flow chart）又称程序框图,包括三种基本成分：,加工步骤，用方框表示；,逻辑条件，用菱形表示；,控制流，用箭头表示。,96,电子商务系统设计应用系统设计,97,电子商务系统设计应用系统设计,流程图的优点,流程图的优点是：,直观、形象，容易理解，便于初学者掌握。,流程图的缺点如下：,描述控制的箭头过于灵活。,流程图只描述执行过程而不能描述有关数据。,98,电子商务系统设计应用系统设计,计算机处理过程的设计,5.5.2盒图（N-S图）,是为支持结构化程序而产生的一种描述工具。,1973年，Nassi和Shneiderman提出用方框图（block diagram）来代替传统的流程图,简称为NS图（NS chart）,又称为NS图。,99,电子商务系统设计应用系统设计,计算机处理过程的设计,盒图五种基本控制结构由五种图形构件表示。,100,电子商务系统设计应用系统设计,计算机处理过程的设计:,N-S图的嵌套定义形式,101,电子商务系统设计应用系统设计,例：用N,-,S图表示求和算法见下图：,102,电子商务系统设计应用系统设计,计算机处理过程的设计,N-S图特点,每个处理步骤用一个盒子表示。,一个特定控制结构的作用域明确。,局部和全局数据的作用域可以很容易地被确定。,很容易描述嵌套关系，也可以用来描述模块的层次关系。,盒不允许随意转移控制，保证了程序的良好结构。,103,电子商务系统设计应用系统设计,计算机处理过程的设计,N-S图,不足：当程序内嵌套的层数增多时，内层的方块越画越小，不仅会增加画图的困难，并将使图形的清晰性受到影响。,104,电子商务系统设计应用系统设计,数据库设计,电子商系统要开展网上商务活动，要实现客户关系管理和供应链管理，都需要在数据库中存储大量的商务数据。,因此，数据库对于电子商务系统是至关重要的。,105,电子商务系统设计应用系统设计,数据库设计,数据库设计：研究并构造数据库结构，使之能够有效地存储数据，以满足应用需求,设计目标：满足功能性需求；具有良好的数据库性能,设计阶段：需求分析、概念设计、逻辑设计、物理设计,106,电子商务系统设计应用系统设计,数据库设计,需求分析：在系统调查阶段完成，收集支持系统目标的基础数据及处理目的是了解与分析用户的信息及应用处理的要求,信息要求：在数据库中需存储哪些数据；了解组织机构情况,处理要求：用户要完成什么功能、性能等；了解业务活动情况,安全性和完整性要求,107,电子商务系统设计应用系统设计,数据库设计,概念设计：是建立逻辑模型的基础，纯粹是现实的反映，与数据的存储结构、存储方式、实现内容无关，一般用E-R图表示,E-R图组成：实体、联系、属性,108,电子商务系统设计应用系统设计,数据库设计,教师,课程,学生,学习,授课,m,n,n,m,109,电子商务系统设计应用系统设计,数据库设计,步骤：,由数据流程图、数据字典等得出数据所对应的实体、实体属性，并确定实体之间的联系,确定各部分的E-R图，相关的几个E-R图经消除冲突后，形成初步E-R图,初步E-R图经消除冗余后，重构集成为系统最终的E-R图,110,电子商务系统设计应用系统设计,数据库设计,逻辑设计：把概念模型转换成特定的DBMS所支持的数据模型的结构（一般为关系模型），实际上是将实体与联系转换为关系数据模型,一个实体表示一个关系：实体属性转换为数据项（字段），关键字也对应转换,一个联系表示成一个关系：数据项为联系的全部属性及每一实体的关键字，新关系的关键字为各实体的关键字组合,111,电子商务系统设计应用系统设计,数据库设计,学生关系（,学号,，姓名，性别，年龄）,课程关系（,课程号,，课程名，学时数）,教师关系（,教师号,，姓名，年龄，职称）,学习关系（,学号,，,课程号,，分数，教室，时间）,授课关系（,教师号,，,课程号,，教室，时间）,112,电子商务系统设计应用系统设计,数据库设计,第三范式:关系中的所有数据元素能够唯一地被主关键字所标识，且相互独立，不存在函数依赖关系,E-R图转换导出的所有关系数据模型构成了数据库的逻辑模型，应符合第三范式,113,电子商务系统设计应用系统设计,数据库设计,物理设计：确定高效的物理存储结构和存储方法，以便提高存储速度、节约存储空间,存储方法：索引方法、聚簇方法、哈希方法,存储结构：确定数据的存放位置、确定系统配置,114,电子商务系统设计应用系统设计,用户界面设计,用户界面设计是系统详细设计中的重要一部分。它既关系到数据的输入、输出，也关系到用户对于系统的印象。,用户界面设计包括输入方式设计和输入、输出画面设计。,115,电子商务系统设计应用系统设计,用户界面设计,基本要求：,输入、输出对用户友好，操作简单容易。,提供的表现形式和术语符合用户的接受能力。,表示的合理性,表示的一致性,对输入的容错性,116,电子商务系统设计应用系统设计,用户界面设计原则,人机交互设计,时，必须考虑下述问题：,系统响应时间,长度,易变性,117,电子商务系统设计应用系统设计,用户界面设计原则,2,信息显示的设计原则一般如下：,只显示与当前工作内容有关的信息。,数据形式要适合用户。,使用一致的标记、标准缩写和可预知的颜色。,产生有意义的出错信息。,使用大小写、缩进和文本分组以帮助理解。,使用“模拟”,显示方式表示信息,高效使用显示屏,118,电子商务系统设计应用系统设计,用户界面设计原则,3.数据输入的一般设计原则如下：,尽量减少用户的输入动作。,允许用户自定义输入。,交互应该是灵活的，并且可调整成用户最喜欢的输入方式。,使在当前动作语境中不适用的命令不起作用。,对所有输入动作都提供帮助。,消除冗余的输入。,119,电子商务系统设计应用系统设计,用户帮助设计,当设计帮助时，必须解决下述问题,在用户与系统交互期间，是否在任何时间都能获得关于系统任何功能的帮助信息。,用户如何请求帮助有三种选择：,帮助菜单,特殊功能键,HELP按钮,120,电子商务系统设计应用系统设计,出错信息处理设计,好的错误信息设计,应该具有下述属性：,信息应该以用户可以理解的术语描述出现的问题。,信息应该提供有助于从错误中恢复的建设性意见。,信息应该指出错误可能导致哪些负面后果,信息应该伴随着听觉上或视觉上的提示。,信息不能带有指责色彩。,121,电子商务系统设计应用系统设计,界面设计的原则,良好的交互（Good Interaction）。一般应注意以下原则：,用最少的链接，提高浏览效率。,对于图形超链接应提供替换文本。,要抓住能传达主要信息的字眼作为超链接。,超链接的文本颜色应该与单纯叙述文本的颜色有所区别，并且要求对未访问链接、活动链接和已访问链接采用不同的颜色，以示区别。,122,电子商务系统设计应用系统设计,界面设计的原则,视觉效果（Vision Effect）。视觉效果指用户在开始打开网站的网页时的第一印象。,网页色彩,网页的字体设置,网站的排版结构,123,电子商务系统设计应用系统设计,界面设计的原则,网页简洁（Simplicity）。简洁是网页界面设计的原则之一，也是最重要的原则。,124,电子商务系统设计应用系统设计,界面设计的原则,传输速度（Transfer Speed）传输速度是网页设计一个需要着重要考虑的问题，它对于网站的首页显得尤为重要,一般来说，首页的传输时间不能超过10秒，超过这个时间，大多数用户都会失去耐心去等待。,125,电子商务系统设计应用系统设计,用户界面设计过程,用户界面设计是一个迭代的过程，也就是说，通常先创建设计原型，再由用户试用和评估，然后根据用户的意见进行修改。,上述评估过程不断进行下去，直到用户感到满意，不需要再修改界面设计时为止。,126,电子商务系统设计应用系统设计,系统设计说明书,编写系统设计说明书是为后续的系统开发工作从技术和指导思想上提供必要的基础。,编写系统设计说明书的具体要求：,系统设计说明书应全面、准确和清楚地阐明系统实施过程中应采取的手段、方法和技术标准，以及相应的环境要求。,127,电子商务系统设计应用系统设计,系统说明书的内容,1.引言,说明项目的背景、工作条件及约束、引用资料和专门术语。,2.系统总体技术方案。,电子商务系统的总体结构,系统的体系结构,系统的构成及作用,网站,128,电子商务系统设计应用系统设计,系统说明书的内容,网络基础设施,网络基本结构,Internet及接入,Intranet结构,Extranet及数据交换,系统平台选择,平台结构,软件及中间件,硬件,129,电子商务系统设计应用系统设计,系统说明书的内容,应用系统方案,应用系统结构,功能设计,主要应用流程设计,代码设计,用户界面设计,数据库设计,实施方案,系统实施的主要任务,实施进度安排,实施过程的分阶段目标,实施人员组织,130,电子商务系统设计应用系统设计,思考题,应用系统的设计包括哪两大部分？各部分内容？,三层结构中各部分作用？,什么是模块的聚合和耦合？各有哪几种方式？,模块结构图画法、模块独立性原则,变换分析和事务分析的大体思路,代码有哪些分类？举例,处理过程设计有哪几种工具？,举例说明数据库概念设计和逻辑设计过程,了解界面设计的注意事项,131,电子商务系统设计应用系统设计,
