同层排水工艺介绍.pptx

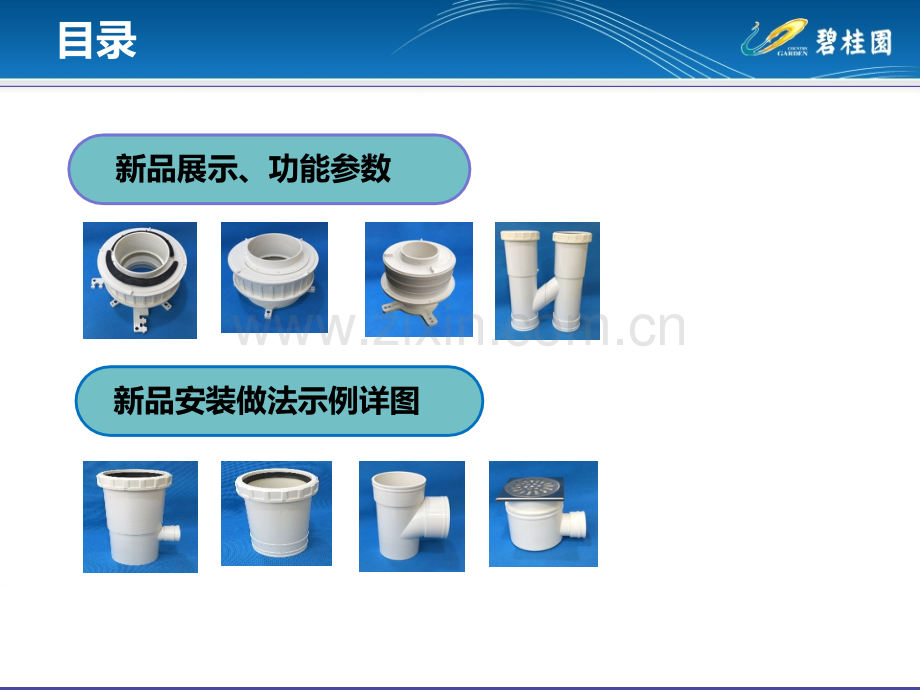

同层排水防漏预埋系列新品介绍湖南高雷同层排水科技有限公司2016年1月 新品展示、功能参数目录 新品安装做法示例详图同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：防漏预埋积水处理器（漏水型）型号：JSQ110-LS160ST110规格：160110壁厚：4-6mm用途：卫生间排污立管装箱1：预埋底座1个+预埋保护盖板1个装箱2：双调有孔偏心2个+橡胶孔塞2片功能：1、可调间距240mm、260mm、280mm、300mm；2、可直接控制离墙距离5-7mm;3、具有用160管直接插入进行封堵试 水及放水功能；4、双调偏心调位器可调节同心，可调楼 板厚度100mm、110mm、120mm；5、可通过橡胶孔塞进行沉箱多次试水；6、保护盖板具有红外定位功能、现浇走 水功能、替代手工填充物功能。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：防漏预埋积水处理器（套管型）型号：JSQ110-TG160ST110规格：160110壁厚：4-6mm用途：卫生间通气立管装箱1：预埋底座1个+预埋保护盖板1个装箱2：双调偏心2个功能：1、可调间距240mm、260mm、280mm、300mm；2、可直接控制离墙距离5-7mm;3、具有用160管直接插入进行封堵试 水及放水功能；4、双调偏心调位器可调节同心；5、可调楼板厚度100mm、110mm、120mm。6、保护盖板具有红外定位功能、现浇走 水功能、替代手工填充物功能。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：防漏预埋套管型型号：TG110-140ST110规格：140110壁厚：4-6mm用途：阳台排水立管、厨房排水立管装箱1：预埋双层底座1个+预埋保护盖1个装箱2：双调偏心2个功能：1、双调偏心调位器可调节同心；2、可调楼板厚度100mm、120mm；3、预埋双层底座具有现浇走水功能；3、保护盖板具有红外定位功能、现浇走 水功能、替代手工填充物功能。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：防漏预埋套管型型号：TG40-80ST40规格：8040壁厚：3-5mm用途：给水立管装箱：预埋双层底座1个+双调偏心2个功能：双调偏心调位器可调节同心。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：防漏预埋套管型型号：TG32-75ST32规格：7532壁厚：3-5mm用途：给水立管装箱：预埋双层底座1个+双调偏心2个功能：双调偏心调位器可调节同心。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：加长伸缩一体H管型号：HG-110规格：11075110壁厚：3.2mm用途：卫生间排污立管和通气立管装箱：排污立管H管1个+通气立管H管1个功能：1、伸缩深度为150mm；2、可根据间距切割75管插入连接 3、可选择（高雷GLTC牌H管连接器）直接控制间距240mm、260mm、280mm；4、排污H立管具有旋流减噪功能。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：加长伸缩一体插式三通型号：CSST-11050规格：11050110壁厚：3.2mm伸缩：150mm用途：厨房立管功能：1、伸缩深度150mm；2、三通和伸缩节合二为一；3、下口插式，省工省料。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：加长伸缩节型型号：SSJ110-15H规格：110110壁厚：3.2mm用途：卫生间双立管、阳台立管、厨房立管功能：伸缩深度150mm同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：插式三通型号：CSST-110规格：110110110壁厚：3.2mm用途：卫生间排污立管功能：下口插式，省工省料。同层排水防漏预埋系列新品介绍新品展示、功能参数新品图片产品参数名称：单通检漏器型号：JLQ-1T规格：50壁厚：4mm用途：卫生间同层排水地漏功能：1、水封50mm，不返臭，安全卫生；2、可拆卸检修，具有疏通清扫自洁功能；3、可根据贴砖面高度调节平齐；4、不锈钢盖片实用美观。同层排水防漏预埋系列新品介绍新品安装示例详图双立管卫生间安装示例详图使用产品名称1、JSQ110-LS160ST110 防漏预埋积水处理器（漏水型）2、JSQ110-TG160ST110 防漏预埋积水处理器（套管型）3、HG-110 加长伸缩一体H管4、HG-75LJJ H管连接件5、CSST-110 插式三通6、JLQ-1T 单通检漏器同层排水防漏预埋系列新品介绍新品安装示例详图阳台立管安装示例详图使用产品名称1、TG110-140ST110 防漏预埋套管型2、YTDL-50 防漏预埋阳台地漏3、SSJ110-15H 加长伸缩节4、YTDL-75 防漏预埋阳台地漏5、SSJ75-15H 加长伸缩节同层排水防漏预埋系列新品介绍二、新品安装示例详图厨房立管安装示例详图使用产品名称1、TG110-140ST110 防漏预埋套管型2、CSST-110B50B110 加长伸缩一体插式三通结束语谢谢聆听
