高压旋喷锚索施工工艺说明.doc

高压旋喷锚索施工工艺说明：
1、预应力锚索设计参数：预应力锚索采用强度级别为1860Mpa，公称直径为15.20mm的钢绞线,预应力锚索直径300mm，间距为1.50m，倾角15°~20°。
2、预应力锚索施工工艺：挖土至设计标高→测量放线、锚索制作→钻机就位开帷幕孔→自带锚索旋喷钻进→钻至设计长度→钻杆旋喷钻进成锚退出→养护→张拉锁定。
3、为避免施工对周围环境影响，锚杆施工必须采用旋喷工艺一次形成，严禁水冲成孔。
4、锚索钻孔水平方向孔距在垂直方向误差不大于100mm，偏斜度不应大于3%。
5、锚索钻孔孔深不小于锚索设计长度，且不大于设计长度的1%。
6、锚索施工时做工艺性试验，保证锚索直径达到300mm，确定喷浆压力和喷浆量。
7、锚索采用高压旋喷法成锚，浆液采用P.O42.5级水泥制作，锚固段每米水泥用量150kg，注浆压力控制在20~28MPa。旋喷锚索施工确定最终喷浆压力值，确保锚固体直径不小于300mm。水泥浆液的水灰比采用1：1；水泥搅拌时间不少于2－3min，滤浆后到入集料池中，随后不断的搅拌，防止水泥离析。
8、钻头顶住锚板带锚索喷浆推进，速度不能超过1分钟0.60m，锚板与钻杆分离后后退旋喷不能超过1分钟1.2m。
9、锚索制安按设计要求，锚头用冷挤压法对锚盘进行固定。钢绞线超出设计长度1.2m，以便张拉锁定。
10、锚索抗拔承载力的检测(验收试验)数量不少于锚索总数的5%，且同一土层中的锚索检测数量不少于3根。
11、锚索在浆体达到设计强度的75%或试块抗压强度达到15MPa后开始张拉施加预应力，用拉拔机分级张拉。
12、锚索的施工要求为：钻孔孔位的允许偏差为50mm，钻孔倾角的允许偏差为3度，杆体长度不应小于设计长度，自由段的套管长度允许偏差为±50mm。

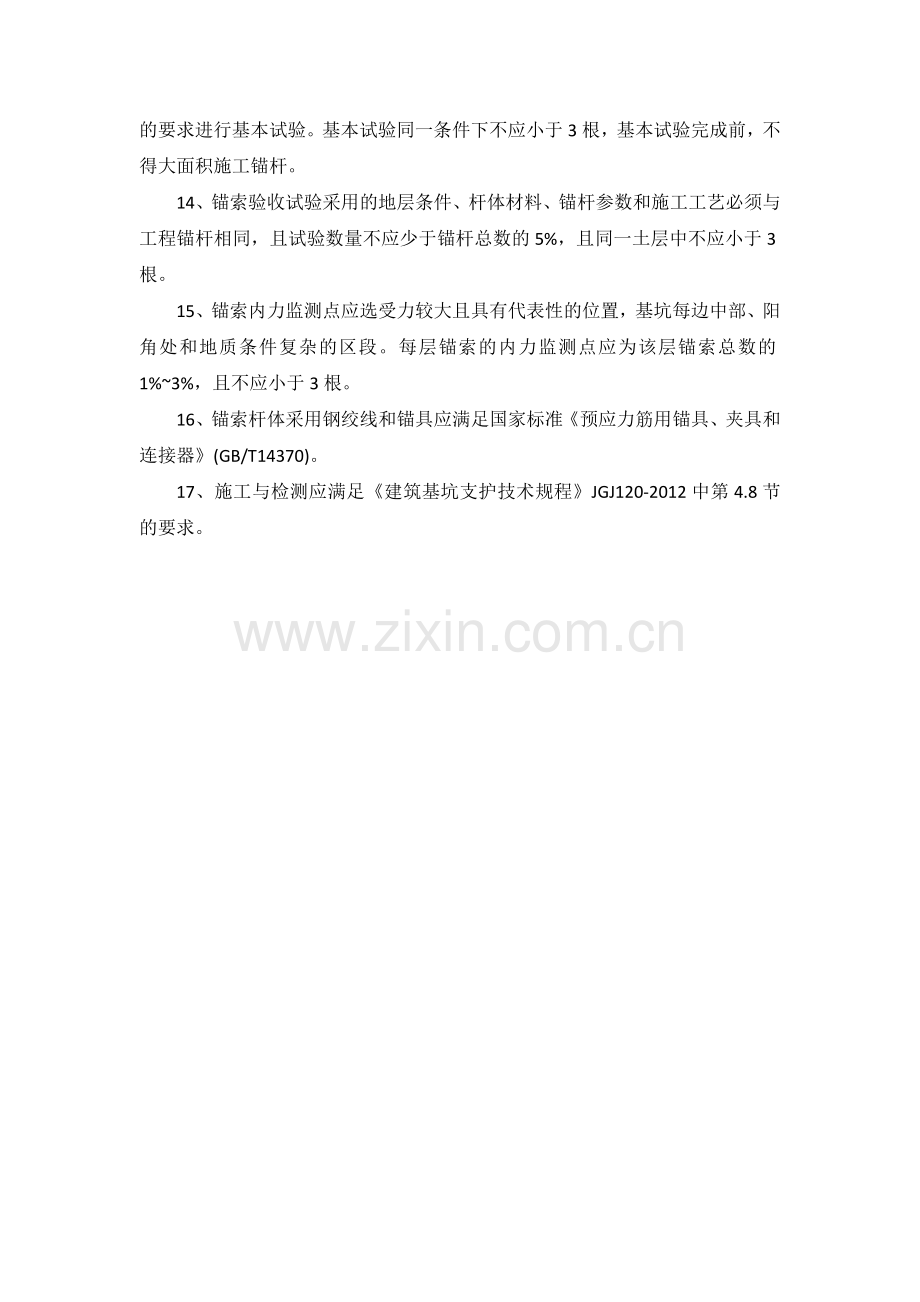

13、锚索施工前，应按照《建筑基坑支护技术规程》JGJ120-2012中附录A的要求进行基本试验。基本试验同一条件下不应小于3根，基本试验完成前，不得大面积施工锚杆。
14、锚索验收试验采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，且试验数量不应少于锚杆总数的5%，且同一土层中不应小于3根。
15、锚索内力监测点应选受力较大且具有代表性的位置，基坑每边中部、阳角处和地质条件复杂的区段。每层锚索的内力监测点应为该层锚索总数的1%~3%，且不应小于3根。
16、锚索杆体采用钢绞线和锚具应满足国家标准《预应力筋用锚具、夹具和连接器》(GB/T14370)。
17、施工与检测应满足《建筑基坑支护技术规程》JGJ120-2012中第4.8节的要求。
