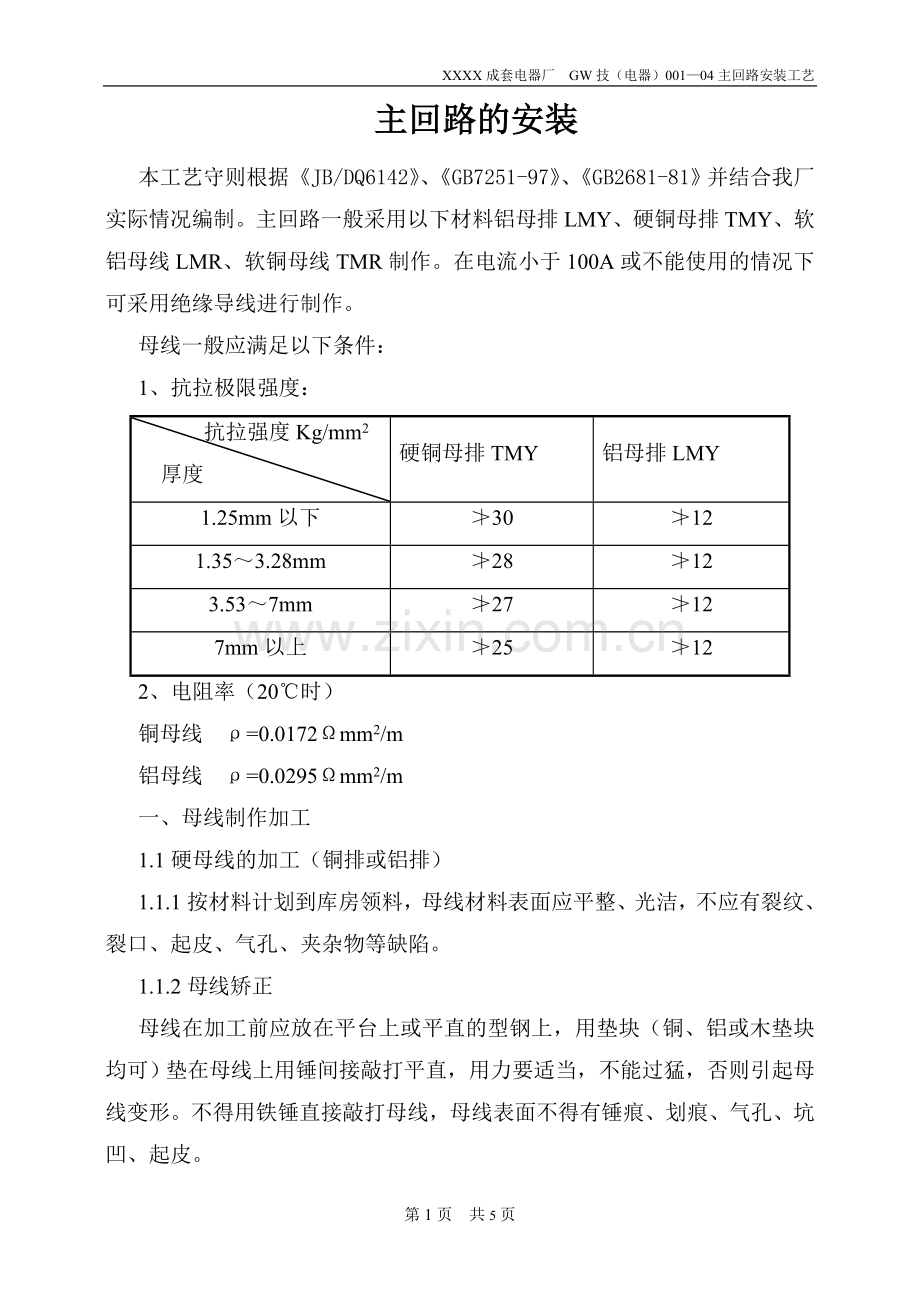

主回路的安装
本工艺守则根据《JB/DQ6142》、《GB7251-97》、《GB2681-81》并结合我厂实际情况编制。主回路一般采用以下材料铝母排LMY、硬铜母排TMY、软铝母线LMR、软铜母线TMR制作。在电流小于100A或不能使用的情况下可采用绝缘导线进行制作。
母线一般应满足以下条件：
1、 抗拉极限强度：
抗拉强度Kg/mm2
厚度
硬铜母排TMY
铝母排LMY
1.25mm以下
≯30
≯12
1.35～3.28mm
≯28
≯12
3.53～7mm
≯27
≯12
7mm以上
≯25
≯12
2、 电阻率（20℃时）
铜母线 ρ=0.0172Ωmm2/m
铝母线 ρ=0.0295Ωmm2/m
一、母线制作加工
1.1硬母线的加工（铜排或铝排）
1.1.1按材料计划到库房领料，母线材料表面应平整、光洁，不应有裂纹、裂口、起皮、气孔、夹杂物等缺陷。
1.1.2母线矫正
母线在加工前应放在平台上或平直的型钢上，用垫块（铜、铝或木垫块均可）垫在母线上用锤间接敲打平直，用力要适当，不能过猛，否则引起母线变形。不得用铁锤直接敲打母线，母线表面不得有锤痕、划痕、气孔、坑凹、起皮。
1.1.3按照实测尺寸下料，用机械加工方法剪切或手工锯断母线，禁止使用气焊或电焊切断母线。剪切后打磨切口处的毛刺。
1.1.4钻孔
1.1.4.1冲孔或钻孔，母线连接处的开孔尺寸与搭接方式有关，按母线连接尺寸表进行开孔，开孔后应打磨平整毛刺。
1.1.4.2母线连接孔，其直径一般应大于螺栓直径1 mm，孔眼加工应保证位置正确、垂直，不歪斜，孔眼间相互距离的误差不应大于0.5mm。
1.1.5成形，

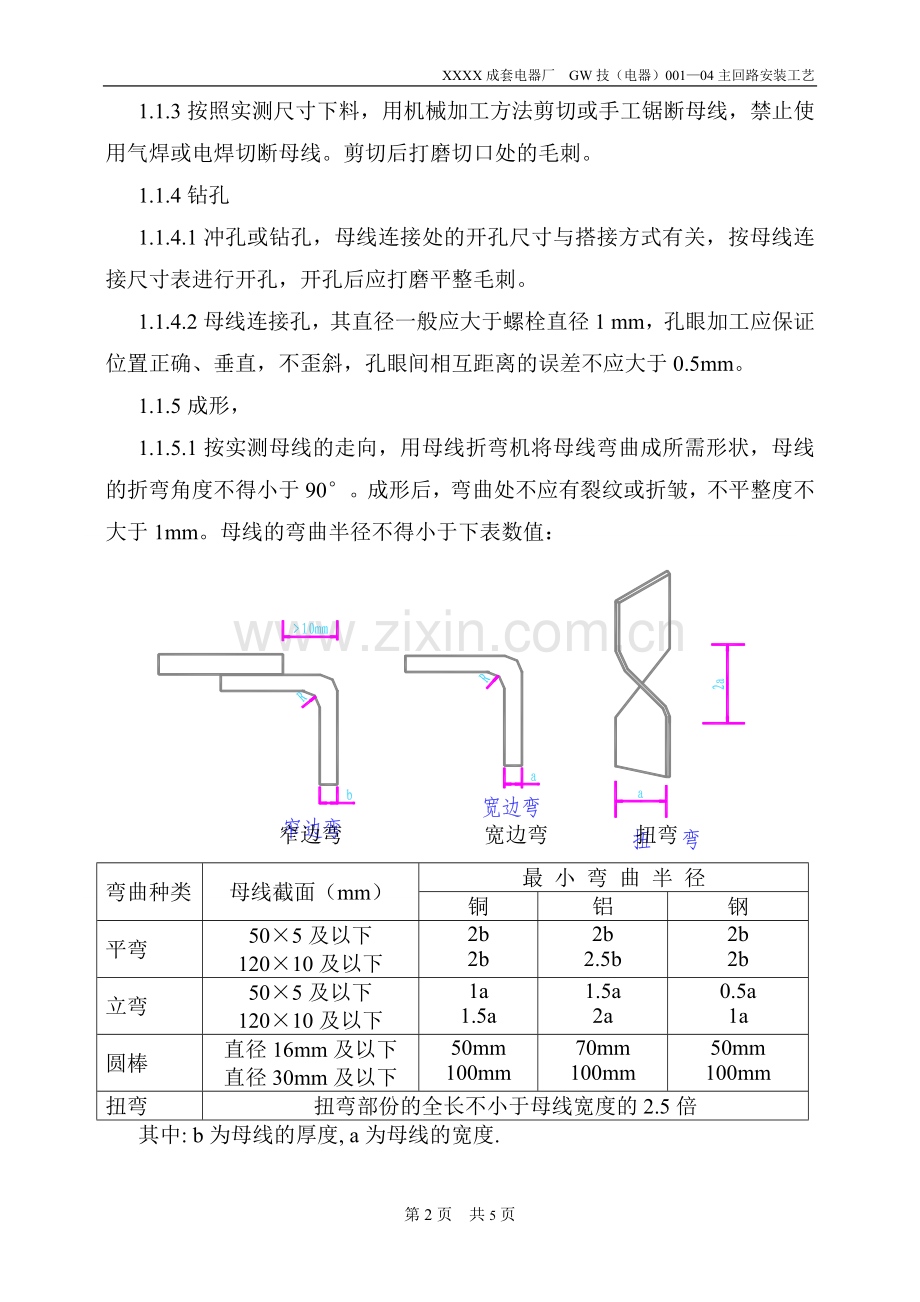

1.1.5.1按实测母线的走向，用母线折弯机将母线弯曲成所需形状，母线的折弯角度不得小于90°。成形后，弯曲处不应有裂纹或折皱，不平整度不大于1mm。母线的弯曲半径不得小于下表数值：

窄边弯 宽边弯 扭弯
弯曲种类
母线截面（mm）
最 小 弯 曲 半 径
铜
铝
钢
平弯
50×5及以下
120×10及以下
2b
2b
2b
2.5b
2b
2b
立弯
50×5及以下
120×10及以下
1a
1.5a
1.5a
2a
0.5a
1a
圆棒
直径16mm及以下
直径30mm及以下
50mm
100mm
70mm
100mm
50mm
100mm
扭弯
扭弯部份的全长不小于母线宽度的2.5倍
其中: b为母线的厚度, a为母线的宽度.
1.1.5.2母线的弯曲一般进行冷弯，如需要加热时，其温度不得超过下表规定：
母 线 材 料
加 热 温 度（℃）
铝
250
铜
350
1.1.6接触面的加工
母线之间连接时的接触部份的表面,应加工平整,把表面的污垢清除干净,涂上松香或焊锡膏.浸入锡锅中进行镗锡,使锡附在母线的表面。母线从锡锅中取出时，用抹布擦去表面的浮渣，露出银白色的光洁表面。镗锡处理的长度为母线宽度的2倍。加工后如不立即装配，接触面应用纸包好。
1.1.7母线喷漆
1.1.7.1经过冲孔、弯曲、镗锡处理后的母排，必须用铅笔画出喷漆线，喷漆线一律规定在搭接处10mm的位置上，尺寸偏差±1mm。
1.1.7.2将划好喷漆线的母排，用裁齐边缘的纸和黑胶布沿喷漆线包扎（注意边缘必须整齐，不得有毛边）后，用废旧导线绑扎后送喷漆。
1.1.7.3母线涂漆应均匀，无流痕、刷痕起泡、皱纹、漏底等缺陷，接触面不能粘漆，同一元件，同一侧母线涂漆界线应一致，其界线距接触面的距离相差不能超过10mm。一般喷黑漆。
1.1.8母线经加工后，其截面的减小值，铜母线不应超过原截面的3%，铝母线不应超过5%。
1.1.9对100A以下的主回路采用铜芯绝缘导线时，应按测量尺寸下料，并在两连接端焊接（锡焊）相应电流的铜鼻子。
二、母线的安装
2.1.1各种相同布置的主母线，分支母线，引下线及设备连接线应对称一致，整齐美观，层次分明。
2.1.2 接至各个电器的分支母线及电器间的连线，除必要的弯曲外，应尽量减少弯曲数。
2.1.3分支母线与主母线的连接处应保持垂直。
2.1.4母线搭接连接时，其接触部份和长度应等于或大于母线的宽度。原则按下表连接：
2.1.5用螺栓连接母线，当母线平放时，螺栓由下向上穿。在其它情况下，螺帽应置于维护侧，所有螺栓两侧均应加垫圈，并在螺帽侧加弹簧垫。连接母线用的螺栓、螺帽、垫圈应是精制或半精制的。
2.1.6母线相互之间连接或母线与电器端子连接时，不应在其接点施加任何外力，应在自由状态下连接。
2.1.7母线在绝缘子上固定时，若工作电流大于1500A时，每相母线的支持铁构、夹板等金具，应不使其成为闭合磁路。
2.1.8母线支持夹板与支持绝缘子间的固定，应平整牢固，不应使其所支持的母线受到任何机械应力。
2.1.9当母线工作电流大于1000A，且两固定端距离1.3m以上时，中间应加装母线夹件（用绝缘板制作）或用绝缘子支撑。
2.1.10母线的固定装置应无显著的棱角，以防尖端放电。
2.1.11母线上连接二次线路，一律钻φ6mm孔，用M5mm螺丝连接。
2.2母线的排列及色标见表：
当母线按此相序排列造成母线配制困难时，其相序排列可不按本规定排列。
组 别
色标颜色
母线安装相互位置
垂直排列
水平排队列
前后排列
（A）L1
黄
上
左
远
（B）L2
绿
中
中
中
（C）L3
红
下
右
近
零线或中性线
浅兰色
较下方
较右方
较近方
保护接地线
黄绿双色
最下方
最右
最近
正极
棕色
上
左
远
负极
兰色
下
右
近
2.3.1中性导体截面积规定：如果相导线的截面积大于10mm2，中性导体载流量等于相导线载流量的一半，其截面积最小为10mm2；如果相导线的截面积等于或小于10mm2，中性导体载流量等于相导线载流量。
2.3.2保护导体（PE）的截面积规定：
相导线的截面积
相应保护导体的最小截面积
S≤16
S
16＜S≤35
16
35＜S≤400
S/2
400＜S≤800
200
S＞800
S/4
PE最小截面积为10mm2 ，PE导线不需绝缘。
2.3.3如果需要提供用于中性导体、保护导体和中性保护导体出入的连接设施，它们应该安置在相导线的附近。
