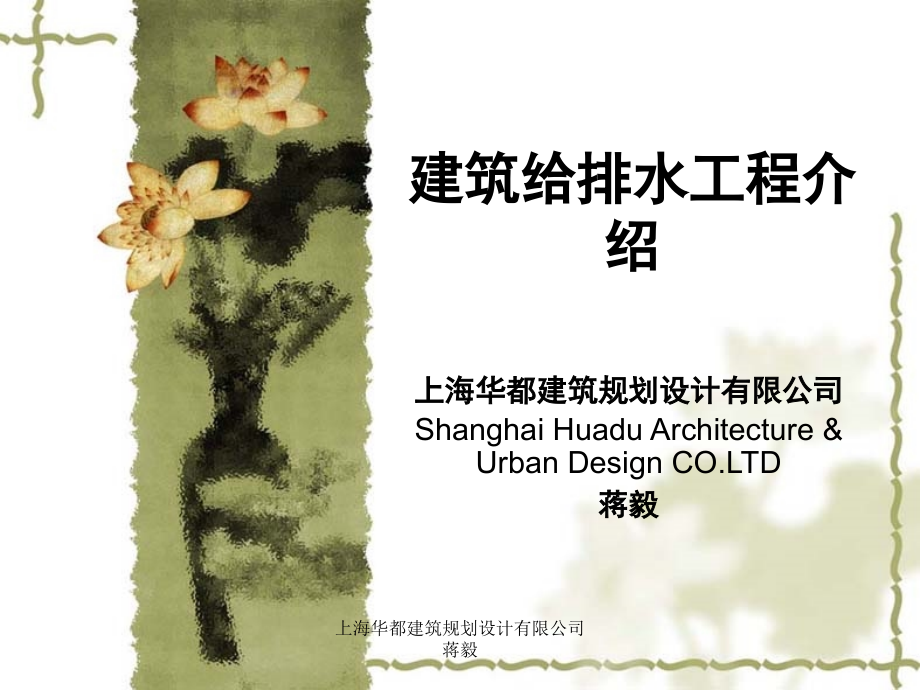

建筑给排水工程介绍(建筑).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,上海华都建筑规划设计有限公司 蒋毅,*,上海华都建筑规划设计有限公司 蒋毅,建筑给排水工程介绍,上海华都建筑规划设计有限公司,Shanghai Huadu,Architecture&Urban Design CO.LTD,蒋毅,上海华都建筑规划设计有限公司 蒋毅,给排水工程,水源,一泵站,净水厂,二泵站,室外给水管网,建筑给水排水,室外排水管网,污水泵站,污水处理厂,水源,上海华都建筑规划设计有限公司 蒋毅,给水系统的分类和组成,1.,生活给水系统,供给人们饮用、盥洗、沐浴、烹饪用水。,1,）生活饮用水系统,2,）杂用水系统,目前国内通常将饮用水与杂用水系统合为,一，统称生活给水系统。,特点：,(1),用水量不均匀,(2),水质应达,生活饮用水卫生标准,上海华都建筑规划设计有限公司 蒋毅,2.,生产给水系统,供给生产原料和产品洗涤、设备冷却及产品制造过程用水。,特点：用水量均匀；水质要求差异大。,3.,消防给水系统,供给各类消防设备,特点：用水量大；对水质无特殊要求；压力要求高。,分类：,1,）消火栓给水系统,2,）自动喷水灭火系统,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,直接给水方式,(,市政直供,),上海华都建筑规划设计有限公司 蒋毅,单设水箱的给水方式,上海华都建筑规划设计有限公司 蒋毅,水泵,-,水箱联合供水方式,上海华都建筑规划设计有限公司 蒋毅,水泵直接给水方式,上海华都建筑规划设计有限公司 蒋毅,分区供水方式,上海华都建筑规划设计有限公司 蒋毅,串联分区,上海华都建筑规划设计有限公司 蒋毅,并联分区,上海华都建筑规划设计有限公司 蒋毅,引入管进入建筑物,上海华都建筑规划设计有限公司 蒋毅,水箱配管、附件示意图,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,建筑消防给水,1,消防给水系统,室内消火栓给水系统；水幕系统；消防水炮；自动喷水灭火系统等。,2,固定灭火装置,固定灭火装置有以下。,（,1,）气体灭火系统。,（,2,）泡沫灭火系统。,（,3,）水蒸气灭火系统。,（,4,）干粉灭火系统。,上海华都建筑规划设计有限公司 蒋毅,消火栓系统加压贮水设备,初期火灾用水,(10,分钟,),贮水：水箱，气压给水装置。,消防水池设置条件：,市政给水管道或天然水源不能满足消防用水量；,市政给水管道为枝状或只有一条进水管（二类,居住建筑除外）。,消防贮水可与生活贮水合用，但应有消防用,水不被动用技术措施。（,建筑给水排水设计规范,不允许）,消防水泵：提供火灾延续时间内消火栓系统所需,水量及压力。,上海华都建筑规划设计有限公司 蒋毅,室内消火栓的布置,1.,设有消防给水的建筑物，其各层均应设置消火栓。,2.,栓口,栓口距地面,1.10m,。,3.,设在明显、易于取用的地点,(,走廊、楼梯间、大厅入口处,),；,4.,大空间或大房间消火栓应首先考虑设置在疏散门附近，不应设在死角位置。,5.,消防电梯前应设消火拴，,6.,建筑屋顶应设一个装有压力显示装置的检验用消火栓，,7.,高级旅馆、重要的办公楼、一类建筑的商业楼、展览楼、综合楼等和建筑高度超过,100m,的其他建筑，应设消防卷盘。,上海华都建筑规划设计有限公司 蒋毅,消火栓布置间距,上海华都建筑规划设计有限公司 蒋毅,室内消火栓系统,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,建筑排水系统,分类,1,按污废水性质：,生活排水系统：生活污水、生活废水,工业排水,；,屋面雨排水,2,排水体制：,合流制,生活污水和废水用一套管系排出。,分流制,生活污水和废水分别设置管系排出。,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,上海华都建筑规划设计有限公司 蒋毅,湿式、干式和预作用系统应设置末端试水装置,
