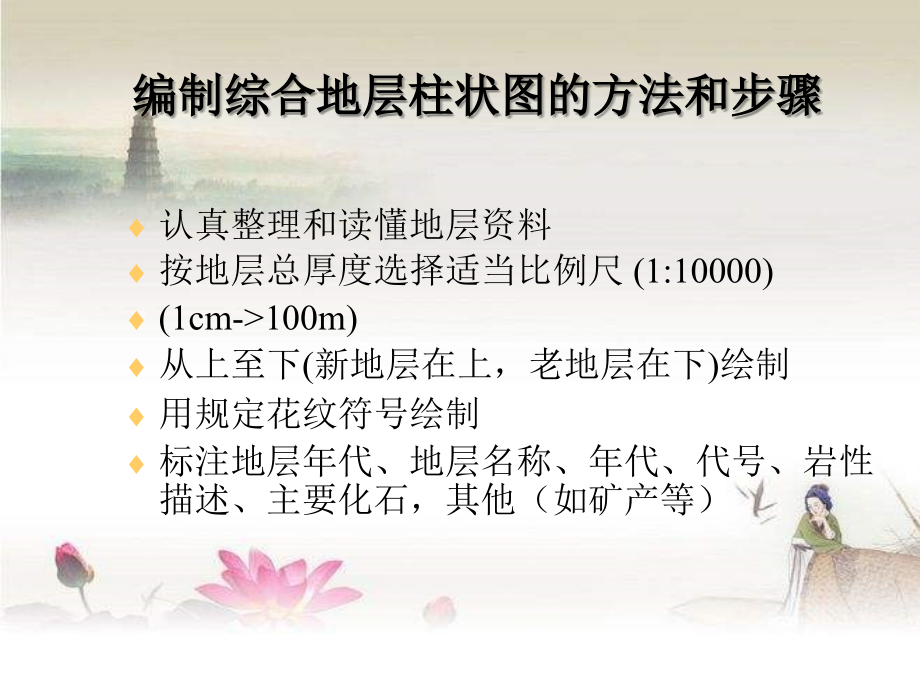

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验七：编制地层综合柱状图,编制综合地层柱状图的方法和步骤,认真整理和读懂地层资料,按地层总厚度选择适当比例尺,(1:10000),(1cm-100m),从上至下,(,新地层在上，老地层在下,),绘制,用规定花纹符号绘制,标注地层年代、地层名称、年代、代号、岩性描述、主要化石，其他（如矿产等）,说明,在柱状图上：,整合,假整合,不整合,说明,严格按时代顺序,厚度小的地层可略微夸大表示,化石可选代表性的列出,注意标注图名和比例尺,作业,长江三峡地区,震旦系奥综合地层柱状图,地 层,岩石地层,代号,厚度,柱状图,主 要 岩 性,化石,其他,界,系,统,(m),中,生,界,侏,罗,系,J,上,统,蓬莱镇组,500,中,细粒石英砂岩及紫红、棕红色泥岩、粉砂质泥岩,富含孢粉化石,遂宁组,486,棕红色泥岩、粉砂岩为主，夹紫红、粉砂质泥岩和细砂岩,中,统,上沙溪庙组,233,灰、灰绿色厚层,块状中,细粒长石石英砂岩、粉砂岩与紫红色砂质泥岩、泥岩组成的许多相似的韵律层,产化石,Yuayllum,、,Kouphyllum,等,下沙溪庙组,404,陈家湾组,560,灰岩,含双壳类化石,泄滩组,600,细砂岩、粉砂岩及深灰、兰灰色泥岩、灰质泥岩,富含双壳类化石,下统,香溪组,J,1,x,650,灰、灰黑色细砂岩、粉砂岩、泥岩、炭质泥岩夹煤层，底部为一层较稳定的砾岩或含砾石英砂岩,产双壳类、植物化石,Subertella,等,*,地区,*,综合地层柱状图,比例尺,1:10000,J1,J2,J3,制图人,:,学号,:,日期,:,
