IQC培训教材.ppt

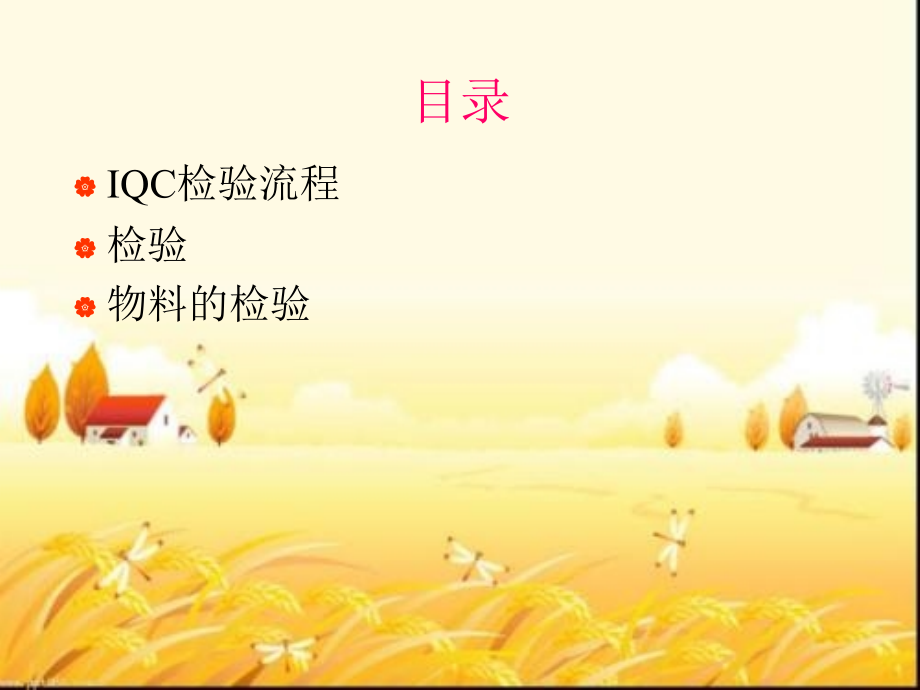

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,知识就是力量！,IQC,培训教材,目录,IQC,检验流程,检验,物料的检验,IQC,检验流程,收料,报检,检验结果,标识,入库,标识,品质异常联络,处理,退供应商,特采,挑选加工,降级使用,1.图 纸,2.样 板,3.承认书,4.作业规范,ok,NG,检查资料,检验,Inspction,檢驗就是通過,觀察,和,判斷,適當時結合,測量,試驗所進行的符合性評價.,外观：,尺寸：,性能,：,檢驗的步驟,1.檢驗的準備,2.測量或試驗,3.記錄,4.比較和判斷,5.確認和處置,合格,conformity,满足,要求,不合格,Unconformity,未满足,要求,不合格品,未滿足規定要求的產品,不合格,等级,指單位產品的任何一個質量特性不符合規定要求.可按質量特性的重要性或其不符合的嚴重程度分類,不合格可分成三類:,(1),A,類,不合格(,致命,）,單位產品的,极重要,的質量特性不符合規定,或單位產品的,質量特性,极嚴重不符合規定,稱為,A,顃不合格.,(2),B,類,不合格,（严重）,單位產品的重要特性不符合規定,或單位產品的質量特性嚴重不符合規定,稱為,B,類不合格.,(3),C,類,不合格,（轻微）,單位產品的一般特性不符合規定,或單位產品的質量特性輕微不符合規定,稱為,C,類不合格.,不合格品的處理程序,1.,標識,2.,隔離,3.,記錄,4.,評審,5.,處置,6.,确认,不合格品,的处理,1.,返工,2.,返修,3.,讓步接收,4.,降級,5,.,特采,6.,報廢,不合格品總數除以其中單位產品總數,即:,不合格品率=,不合格品總數,被檢驗單位產品總數,不,良,率,抽樣檢驗原理,(一)基本概念,1.,全數檢驗,對產品批中的每一個單位產品逐個進行檢驗,分別作出合格與否的結論,把產品批分為合格品和不合格品.,2.,抽樣檢驗,采用統計方法,從一批交驗的產品中,隨機,抽取一定數量的產品進行檢驗,把檢驗結果與所選定的,判定基準,進行比較,對整批產品作出合格與否的,3.,計數檢驗,根據給定的技術標準,將單位產品簡單地分成合格品或不合格品,或是統計出單位產品中不合格數的檢驗.,4.,計量檢驗,根據給定的技術標準,將單位產品的質量特性(如重量,長度,強度等)用,連續呎度,測量其具體數值並與標準對比的檢驗.,可以接收的連續提交檢驗批的過程平均上限值.,抽樣方案,n;Ac,Re,規定樣本量,n,和有關接收準則的一個具體方案.,(1)合格判定數,Ac:,作出批合格判斷時樣本中所允許的最大不合格品或不合格數;,(2)不合格判定數,Re:,作出批不合格判斷樣本中所允許的最小不合格品數或不合格數;,(3)判定數組,Ac,Re,A1,A2:R1,R2:,合格判定數和不合格判定數或合格判定數系列和不合格判定數系列結合在一起.,合格質量水平(,AQL),物料种类,电线,五金,胶料,包材,辅材,电线的基本知识,电线分类：4.标准：非标,1.按型号：电线,wire,安规,电缆,cable,2.形状：圆线,扁线,3.电压,AC,线,DC,线,电线电缆产品,电子线,同轴线,音频线,音/视频线,电脑线,电话线,网络线,电源线,HDMI,电子线,使用,范围,：,使用于设备、仪表、电器连接等的内部用线。电子线一般的耐温等级80、105；,结构：,导体和,PVC,组成,图列：,使用,范围,：,使用于,CD、MP3、,耳机音响等的音频,信号传输；如,min4P、3R、4R,等；,结构：,绞合或直放导体 加,PVC,或,PE,绝缘，多芯,绞合加地线包带（铝箔、麦拉、棉纸）,或单芯缠绕、多芯缠绕加,PVC,护套等结,构的线材；,图列：,音频线,同轴线,使用,范围,：,按用途可分为室内和室外及设备连接三,种；用于图像、数字信号传输，为了更,清晰的图像及信号对线缆的抗外界干扰,的能力要求较高，即我们讲的屏蔽衰减,结构：,单芯导体加发泡,PE,绝缘加铝箔加铜线屏,蔽加护套；,单芯导体加发泡,PE,绝缘加铝箔加铜线,屏蔽加,PVC,绝缘加铝箔加铜线屏蔽加护,套；,图,列：,音/视频线,使用,范围,：,使用于音频、视频信号传输，此,类线为复合结构；多用于,VCD,DVD,等家电使用,结构：,一芯同轴线加一条或两条音频线,可放在不同的位置,图,列：,电脑线,使用,范围,：,使用于电脑、网络分析仪、扫描仪、,打印机等的数据传输及信号传输,结构：,多采用多芯或多对绞合的结构；分,为非标及,UL,认证两种,图,列：,电话线,使用,范围,：,使用于电话机与交换机、电话与电话机,之间的声音传达,结构：,根据使用的场所及客户要求不同，可做,成多种形状；如弧形、矩形、圆形等,图,列：,网络线,使用,范围,：,使用于区域及 局域网络布线用，连接电脑,等设备；特点：传输速度快，衰减小，容,量大；,结构：,单支或多支导体 绝缘材料采用,HDPE,根据不,同的用途大致分为2,P、3P、4P,等，结构有、,UTP、STP、S-STP,等；,图,列：,USB,使用,范围,：,USB2.0、MiniUSB,等，使用于打印机、数码照,相机、投影仪、扫描仪、电脑键盘、有线鼠 标、笔记本电脑等数码产品的连接,；,结构：,图,列：,电线的检验方法,外观：,结构：,导体/绝缘体/缠绕/铝铂/屏蔽/外被,尺寸：,导体/绝缘/被覆/外被,印字：,油印/凹印,性能：,物理/化学,和宏五金种类,端子,RCA,MINI 4PIN,F,头,3.5类,USB,类,水晶头,检验方法,外观,尺寸,实验,装配,五金件检验标准,1.彩虹效应：镀锌有可能造成变色或“彩虹”效应。,2.生锈/氧化：暴露在空气中的金属表面发生的化学反应。,3.变色：底色或预期的颜色发生改变，或零件表面的颜色不一致。,4.刮伤：零件表面的呈条状的浅沟。,5.压痕：由尖锐物件在零件表面造成的沟痕，指甲能够感受到。,6.镀痕/流痕：由于镀层厚度不均匀造成零件表面上波纹状或条状异常的区域。,7.痕迹：指基体材料的小坑、折弯痕或其他痕迹，涂装后仍无法消除。,9.灰尘或油脂：在制造过程中产生并留在零件表面上的赃污（未清洗）。,10.斑点/沙粒/绒线：涂装面或零件表面任何非预期的异物。,11.凹坑：零件表面弹坑状的缺陷。,12.模压痕：因成形模具在零件表面造成的工艺痕，所有零件的模压痕的位置和大小都一样，均匀分布于成形/折弯区域。（也叫压伤）,外观,包材种类,卡牌,纸箱,胶袋,标签,条形码,套管,吸塑罩,10.油墨过多（如因印刷油墨过多，把,“,O,”,印为黑点）,1.字体,/,符号不完整（字体,/,符号有欠缺）,9.扫描正确,(条码),2.油墨颜色不均匀（同一颜色在同一区域光泽不一致）,3.锯齿状边缘,4.文本或图案线条宽度变化,7.文本难以辨认,/,油墨污迹（非印刷区域被油墨污染）,5.印刷刮破,/,刮伤,/,破损,6.印刷字体倾斜（印刷的字体、符号与产品的底边不平行或不垂直）,卡牌 标贴 条纹码检验标准,8.针孔（气孔）,可靠度试验项目,作业要求,量测仪器,抽样水准,允收/拒收,3,M,胶带测试,在印刷区域，用3,M,胶带粘贴在工件上，停留3分钟后与被测工件成45角迅速揭起，看3,M,胶带上是否有印刷涂料之颜色，若有则为不合格,3,M,胶带/目视,抗化学溶剂试验,在细棒上绑一棉团，面积为100平方毫米，沾有100%的工业酒精，施1,KGN,以来回一次2秒的速度擦拭30次，看棉团上是否有印刷涂料之颜色，若有则为不合格,100%工业酒精/目视,硬度测试,把硬度为,HB,的铅笔削扁，与被测面成45角，施1,KGN,测试10次，如果印刷字体有模糊或残缺，则为不合格,HB,铅笔/目视,橡皮测试,在印刷区域用橡皮，施1,KGN,与被测工件成45角施1,KGN,以来回一次2秒的速度擦拭30次，看印刷字体是否有颜色变淡或模糊，若有则为不合格,3,M,胶带/目视,纸箱和吸塑罩,外观,尺寸,性能,塑胶,什么是塑料？,塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。,塑料的英文名是,plastic，,俗称：塑胶。,塑料的种类繁多，工艺繁多，,本材料只介绍一点注塑用的塑料材料。,塑料的优点,A,质轻，比重小，最小为,TPX，,只有0.83；最大的为聚氟乙烯，为2.2,B,比强度高，有很多种塑料的比强度超过钢材,C,不溶于水，耐化学腐蚀，耐酸，耐碱。,D,不导电，是优良的绝缘材料；不导热，是优良的隔热材料，也能隔音。,E,比较耐磨，有独特的自润滑性能，有些材料的耐疲劳性能好过钢材。如,POM,有人这样形容塑料的性能：,塑料材料的分类,按照分子结构分,：,1,聚烯烃塑料,如：,LDPE HDPE LLDPE PP EEA EVA PB-1 TPX,2,聚苯乙烯类塑料(它也是聚烯烃塑料,因种类多,重要,单列)，如：,PS HIPS ABS AAS ACS MBS AS,3,乙烯基塑料，如：,PVC,4,丙烯酸塑料，如：,PMMA,5,尼龙(聚酰胺)，如：透明尼龙，,MC,尼龙，,PA（66 6 610 ），,等,6,聚苯醚酯，如：,POM PPO NORYL PPS PSF PC PET PBT,聚芳酯 聚芳砜,7,纤维素塑料如：,CN CA CAP CAB EC CEC HEC,8,聚胺酯，如：,TPU,这种分类方法，可以帮助理解塑料的性能，因为同一种分子结构的材料有很多共性。,塑料材料的分类,按照塑料的机械性能可分为,1,综合机械性能较低的材料,通用塑料,PE PP EEA EVA PVC,2,综合机械性能中等的材料,通用工程塑料,PS HIPS ABS AAS ACS MBS AS BS PMMA,3,综合机械性能较高的材料,结构工程塑料,PA POM NORYL PC PET PBT,4,耐高温工程塑料,PPO PPS PSF,聚芳酯,5,塑料合金,PC-ABS PC-PBT PC-PMMA,6,热塑性弹性体,TPR TPU TPE,7,玻璃纤维填充材料,这种分类方法，注重的是材料的使用领域，它表明某一种的材料适合做什么用途；实际上，普通塑料与工程塑料之间并没有严格的区分，只不过用于工程方面多一点，或用于工程方面少一点而已，通用工程塑料只要达到机械结构的要求，也有用于结构方面的，这种分类只表明，某种材料用于结构方面多一点或少一点。,四大工程塑料,PVC,PP,ABS,PE,PVC,简称,PVC,学名 聚氯乙烯,英文名,polyvinyl chloride,单体 氯乙烯,本色 纯净的聚氯乙烯，只是一种白色的粉未，也就是说它只是一种高分子树脂，不能用于直接加工产品；由于合成工艺路线的不同，这种树脂粉一般分为两类：一种是疏松型树脂，另一种是紧密型树脂。,我们常用的聚氯乙烯胶料都是颗粒状的，它是多组份的塑料，除了前面讲的聚氯乙烯树脂粉以外，还必须加入增塑剂增加它的流动性，加入稳定剂提高它的热稳定性，加入润滑剂提高它的脱模性，以及填料，着色剂，偶联剂等；因为各组份的含量不同，就形成了各种机械性能差异很大的不同硬度的,PVC,颗粒；它一般用,IP,度数表示；,PVC,颗粒大体分为：软质,PVC，,硬质,PVC。,外观 因,PVC,胶料所含的组份不同，它的外观差异很大。有的透明如玻璃，也有不透明的；有的非常柔软，耐折迭，有类橡胶弹性；也有硬质的，象,ABS，,机械性能优良，可以做工程材料。大部分的,PVC,有轻微毒性，但不致于一接触就能种毒；也有食品级的,PVC,胶颗粒。,燃烧特征,PVC,难燃，离火即灭；但燃烧时，火焰上端呈黄色，下端呈绿色（绿色是氯离子的特有色谱），冒白色烟雾（白色烟雾是,HCL,气体与水结合的产物）；燃烧时，胶料发软，同时，发出刺激性的气味，似盐酸。,优点 耐酸碱，不耐有机容剂，电绝缘性优良；有耐火自息性能，这对家电材料相当重要，也比较耐磨，能消声减振；,硬质的,PVC：,表面硬度，拉伸强度，刚性等机械强度都高于,PE，,接近于,ABS，,可以做工程材料。,软质的,PVC，,相当柔软，有橡胶弹性，耐折迭,缺点 硬质的,PVC，,会低温变脆；软质的,PVC，,会低温变硬。加工过程中，对热敏感，热稳定性差，受热时，引起不同的降解；对硬质,PVC，,对应变敏感，变形后不能完全复原；对软质,PVC，,还有增塑剂外迁之敝（增塑剂外迁，引起材料变硬）；因为在加工过程中，多多少少会少量分解,HCL,气体，它会对设备和模具形成较大的腐蚀，因此，要注意防腐。,用途,用于挤出包装薄膜，农业薄膜，管道，门窗，板材,用于注塑低档日用品及外壳，非承载荷构件，电线，电缆，插头，减振垫,用于挤出吹塑容器，中空制品，瓶子,注塑性能,PVC,为无定形高聚物，没有明显的熔点，一般加热到120-145就能熔化，但150以下就能分解出,HCL,气体；180就大量的分解成,HCL,气体；因此，需加入大量的热稳定剂才能注塑，注塑温度的可调区间较小。注塑时，一般使用温度为140-160；有时也可以达到190，但时间不能超过20分钟，否则会大量分解。因为氯离子的存在，它会轻微吸水，生产时，需哄干；烘干温度在75-90之间，烘干1.5,hr,2.5hr；,聚氯乙烯的熔体粘度大，流长比小，薄壁制品可能缺胶，因此，浇口和流道相对较大。收缩率为4,；溢边值为0.05,m,PP,简称,PP,学名 聚丙烯,俗称,百折胶,英文名,polypropylene,本色 聚丙烯是结晶性塑料，本色是一种白色木质状材料，比,PE,透明，根据它的结晶度的不同,形成透明到半透明的制品。质轻，比重小于水，表面较聚乙烯硬，薄壁制品耐折迭，俗称百折胶。,单体 丙烯-石油提炼中产生的一种气体,燃烧特征 聚丙烯比较容易燃烧，离火后继续燃烧，火焰的上端呈黄色，下端产呈蓝色，有少量黑烟产生，燃烧时熔溶滴落，并发出石油味。,优点：聚丙烯机械性能，在常温下，比,PE ABS PS,好，特别是温度超过80时，它的机械性能不至于下降很多；低温时，机械性能变的很差，发脆。高温，变软，刚性不足；低温，延性破裂，发脆。,聚丙烯的表面硬度比不上,PS ABS；,但比,PE,高并有优良的表面光泽；因此，它可以做家电外壳等产品。,聚丙烯最大的特点是它有良好的耐弯曲疲劳性；聚丙烯生产的活络铰链，能经受几十万次的折迭弯曲而不损坏。因此，它叫百折胶。,聚丙烯优良性还在于它能耐沸水蒸煮，而不损坏，因此，适宜做医疗器械，和餐具。,聚丙烯的纵横向的拉伸强度相差特别大，因此，有很好的成纤性，适宜做纤维和绳索,聚丙烯耐酸碱，耐很多有机溶剂，电绝缘性能优良。,缺点 聚丙烯的最大缺点是，高温刚性不足，而低温发脆；耐环境能力差，室外使用，易变黄变色发脆。抗拉强度的各向异性大，制品易变形，连续使用温度低，蠕变性能大，不耐长期载荷；印刷性能差。,适用,生产编织袋，纤维，绳索，鱼网,生产输送管道，包装，收缩包装薄膜,生产医疗器械，耐蒸煮餐具，食品包装，耐酸碱容器,生产家用电器外壳，电线，电缆等,注塑特性 聚丙烯为结晶性高聚物，有明显的熔点，一般加热到173就能熔化，在300时有少量分解；360就大量的分解；因此，注塑时，温度可调区间较大。注塑时，一般使用温度为190-240；聚丙烯也可以做为其它易分解原料换料时的清洗剂。,聚丙烯不吸水，一般不需烘干，有时为了产品质量，也可以用60的温度，烘干30分钟至1个小时，以排出原料中的浮水。,聚丙烯是高结晶塑料，它在熔点的附近时，它的液态和固态的体积相差很大，加上它收缩时的各向异性，因此，易引起不均衡收缩，即缩水；因此，设计制品时，尽量避免壁厚不均匀；聚丙烯的熔体粘度小，流动性好，流长比大，薄壁制品可能也能注满；但同时，它的模具制作时，精度要高，否则会批峰；因它的各向异性，制品非常是变形。收缩率为18,；溢边值为0.03,m。,ABS,简称,ABS,俗称,超不碎胶,学名 苯乙烯-丙烯腈-丁二烯三元嵌段共聚物,英文名,acrylonirile,butadiene styrene,本色,ABS,的本色是一种表面具有较高光泽的淡黄色不透明颗粒，比重为1.05,略重于水。具有坚韧，硬质，刚性的特征。,燃烧特征：燃烧时比较缓慢，离火后仍能继续燃烧，火焰呈黄色，并发出大量的黑烟和烟束。燃烧时，塑料软化烧焦，无熔溶滴落。,性能,ABS,产生，主要是对,HIPS,表面光泽不好，除了抗冲强度外，其它机械性能不佳而产生的进一步研究，人们力图找出综全性能都比较优良的材料。,ABS,是三元共聚物，它有良好的综合性能；丙烯腈使它有良好的耐化学腐蚀和表面硬度；丁二烯使它有良好的韧性，耐冲击；苯乙烯使它具有良好的刚性和流动性，并且使它易于印刷和染色。,ABS,的机械性能：抗拉强度，中等。抗冲强度很好，且在低温下也不迅速下降。,优点：由于它是三元共聚物，三种成分的不同，它的性能有较大的差异。一般来说，,ABS,具有良好的光泽，质硬，坚韧，刚性，机械性能适中，是一种良好的壳体材料。它易于印刷，以及电镀等表面处理。它的低温冲击性能也比较好，尺寸稳定。,ABS,能耐水，无机酸碱盐的侵蚀。但不耐有机溶剂。,缺点,ABS,易受溶剂的影响而应力开裂。,ABS,耐气候性差，易受阳光的作用，变色，变脆。,用途,由于它有良好综合机械性能，表面有较好的光泽，能电镀金属化处理，易印刷，它特别适用于作家用电器外壳及各种制品的外壳。,做一些非承重载荷结构件。,注塑性能：一般的,ABS,熔点为170左右，分解温度为260；注塑温度的可调区间比较大。注塑时，一般使用温度为180-240；因为橡胶成分的存在，它吸少量水分，生产时，需哄干，可用80-90温度烘干1-2,hr,即可；同时，由于橡胶成分的存在，热稳定性差，它比较易分解，注塑时，原料不要在料筒内停留太长时间；熔体粘度比,PS,大，但浇口和流道一般，也能充满制品；制品易带静电，表面易吸尘埃。收缩率为5,；溢边值为0.05,mm,PE,LDPE,简称,LDPE,俗称,花料或筒料,学名 低密度聚乙烯 高压聚乙烯,英文名,low density polyethylene,本色 聚乙烯本色是一种半透明白色腊状材料，比重比水轻，柔软而且有韧性，略能伸长，无毒，无味,燃烧特征 易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔溶，有液体滴落，无黑烟冒出，同时，发出石腊燃烧时发出的气味,。,优点 耐酸碱，耐有机溶剂，电绝缘性优良，低温时，仍能保持一定的韧性。,缺点 机械性能差，透气差，易变形，易老化，易发脆，易应力开裂，表面硬度低，易刮伤。难印刷，印刷时，需进行表面放电处理，不能电镀，表面无光泽。,用途,用于挤出包装薄膜，被复薄膜，软管,用于注塑低档日用品及外壳,用于挤出吹塑容器,注塑性能 低分子量的聚乙烯，熔点为120，非常象石腊；一般的聚乙烯熔点为140，分解温度为300；注塑温度的可调区间较大，常用于其它原料的换料洗机用。注塑时，一般使用温度为170-220；因是烯烃类塑料，它不吸水，生产时，不需哄干，但为了产品质量，可用60温度烘干1,hr，,以排出浮水；聚乙烯的熔体粘度大，流长比小，薄壁制品可能缺胶，因此，浇口和流道相对较大；制品易带静电，表面易吸尘埃。收缩率为16,；溢边值为0.05,mm,塑料的检验方法,外观,：,颗粒大小均匀，表面光滑，/颜色/气孔/沙粒,比重：,伸长率：,抗张强度,：,非移性：,THE END,
