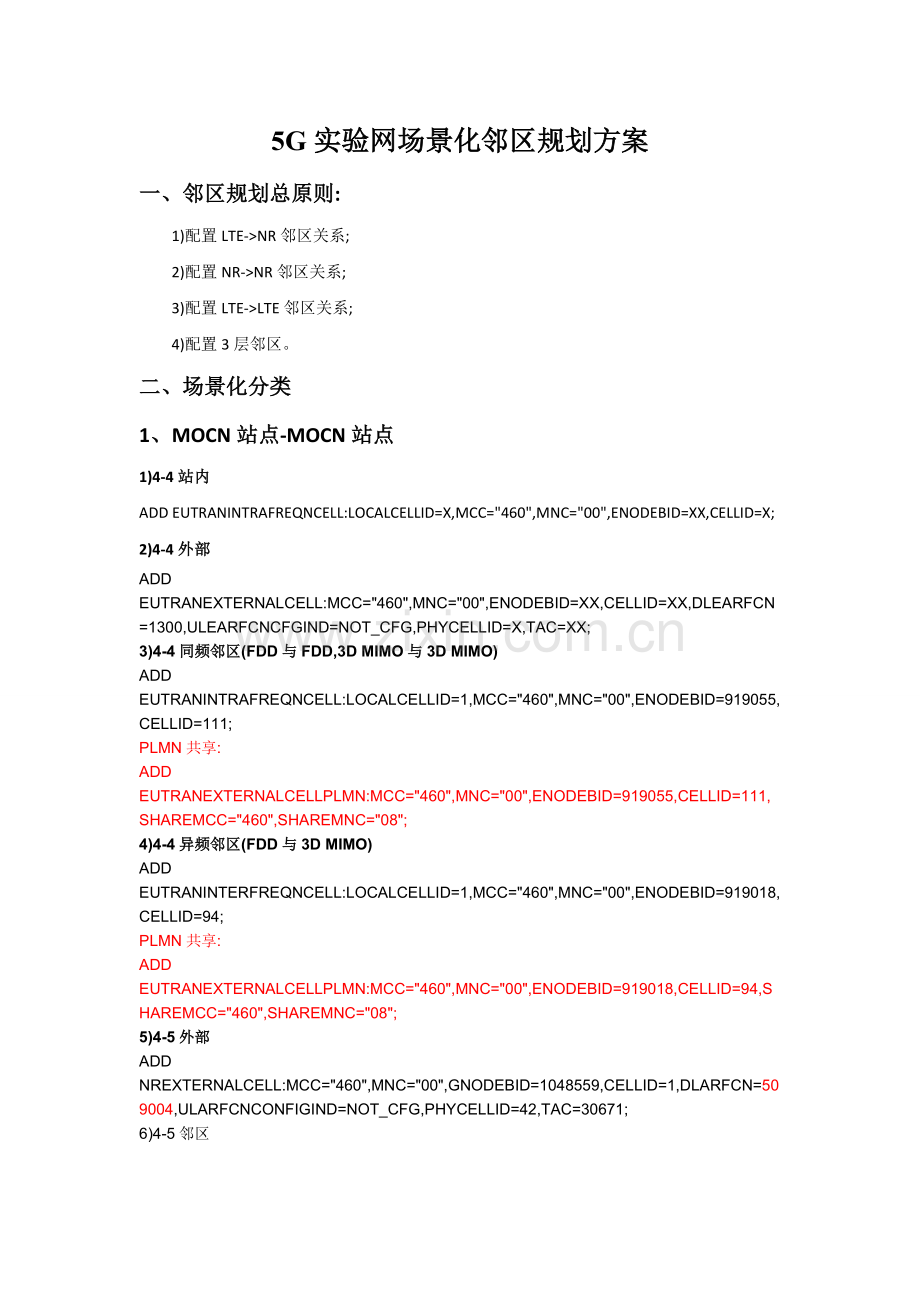

5G实验网场景化邻区规划方案
一、邻区规划总原则:
1)配置LTE->NR邻区关系;
2)配置NR->NR邻区关系;
3)配置LTE->LTE邻区关系;
4)配置3层邻区。
二、场景化分类
1、MOCN站点-MOCN站点
1)4-4站内
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=X,MCC="460",MNC="00",ENODEBID=XX,CELLID=X;
2)4-4外部
ADD EUTRANEXTERNALCELL:MCC="460",MNC="00",ENODEBID=XX,CELLID=XX,DLEARFCN=1300,ULEARFCNCFGIND=NOT_CFG,PHYCELLID=X,TAC=XX;
3)4-4同频邻区(FDD与FDD,3D MIMO与3D MIMO)
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=1,MCC="460",MNC="00",ENODEBID=919055,CELLID=111;
PLMN共享:
ADD EUTRANEXTERNALCELLPLMN:MCC="460",MNC="00",ENODEBID=919055,CELLID=111,SHAREMCC="460",SHAREMNC="08";
4)4-4异频邻区(FDD与3D MIMO)
ADD EUTRANINTERFREQNCELL:LOCALCELLID=1,MCC="460",MNC="00",ENODEBID=919018,CELLID=94;
PLMN共享:
ADD EUTRANEXTERNALCELLPLMN:MCC="460",MNC="00",ENODEBID=919018,CELLID=94,SHAREMCC="460",SHAREMNC="08";
5)4-5外部
ADD NREXTERNALCELL:MCC="460",MNC="00",GNODEBID=1048559,CELLID=1,DLARFCN=509004,ULARFCNCONFIGIND=NOT_CFG,PHYCELLID=42,TAC=30671;
6)4-5邻区
ADD NRNRELATIONSHIP:LOCALCELLID=1,MCC="460",MNC="00",GNODEBID=1048559,CELLID=1;
7)5-5外部
ADD NREXTERNALNCELL:MCC="460",MNC="00",GNBID=1048552,CELLID=1,PHYSICALCELLID=70,TAC=30671,SSBDESCMETHOD=SSB_DESC_TYPE_NARFCN,SSBFREQPOS=509004;
8)5-5邻区
ADD NRCELLRELATION:NRCELLID=1,MCC="460",MNC="00",GNBID=1048552,CELLID=1;
2、MOCN站点-非MOCN站点
该场景由于主PLMN配置不一致,站间切换会失败,所以待非MOCN站点改造成MOCN站点后按照“MOCN站点-MOCN站点”步骤添加邻区关系;
3、非MOCN站点-MOCN站点
该场景由于主PLMN配置不一致,站间切换会失败,所以只需要添加本站得邻区关系以便于单验:
1)4-4站内
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=X,MCC="460",MNC="08",ENODEBID=XX,CELLID=X;
2)4-5外部
ADD NREXTERNALCELL:MCC="460",MNC="08",GNODEBID=1048559,CELLID=1,DLARFCN=509004,ULARFCNCONFIGIND=NOT_CFG,PHYCELLID=42,TAC=30671;
3)4-5邻区
ADD NRNRELATIONSHIP:LOCALCELLID=1,MCC="460",MNC="08",GNODEBID=1048559,CELLID=1;
4)5-5外部
ADD NREXTERNALNCELL:MCC="460",MNC="08",GNBID=1048552,CELLID=1,PHYSICALCELLID=70,TAC=30671,SSBDESCMETHOD=SSB_DESC_TYPE_NARFCN,SSBFREQPOS=509004;
5)5-5邻区
ADD NRCELLRELATION:NRCELLID=1,MCC="460",MNC="08",GNBID=1048552,CELLID=1;
4、非MOCN站点-非MOCN站点
1)4-4站内
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=X,MCC="460",MNC="08",ENODEBID=XX,CELLID=X;
2)4-4外部
ADD EUTRANEXTERNALCELL:MCC="460",MNC="08",ENODEBID=XX,CELLID=XX,DLEARFCN=1300,ULEARFCNCFGIND=NOT_CFG,PHYCELLID=X,TAC=XX;
3)4-4同频邻区(FDD与FDD)
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=1,MCC="460",MNC="08",ENODEBID=919055,CELLID=111;
4)4-5外部
ADD NREXTERNALCELL:MCC="460",MNC="08",GNODEBID=1048559,CELLID=1,DLARFCN=509004,ULARFCNCONFIGIND=NOT_CFG,PHYCELLID=42,TAC=30671;
5)4-5邻区
ADD NRNRELATIONSHIP:LOCALCELLID=1,MCC="460",MNC="08",GNODEBID=1048559,CELLID=1;
6)5-5外部
ADD NREXTERNALNCELL:MCC="460",MNC="08",GNBID=1048552,CELLID=1,PHYSICALCELLID=70,TAC=30671,SSBDESCMETHOD=SSB_DESC_TYPE_NARFCN,SSBFREQPOS=509004;
7)5-5邻区
ADD NRCELLRELATION:NRCELLID=1,MCC="460",MNC="08",GNBID=1048552,CELLID=1;
5、【100M】MOCN站点-【100M】MOCN站点
注意:频点发生了变化,在添加外部小区时要配置100M得SSB频点512964
提前在4G侧添加新频点(添加前先检查就是否已存在):
ADD NRNFREQ:LOCALCELLID=1,DLARFCN=512964,ULARFCNCONFIGIND=NOT_CFG;

ADD NRSCGFREQCONFIG:PCCDLEARFCN=1300,SCGDLARFCN=512964,SCGDLARFCNPRIORITY=1;

1)4-4站内
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=X,MCC="460",MNC="00",ENODEBID=XX,CELLID=X;
2)4-4外部
ADD EUTRANEXTERNALCELL:MCC="460",MNC="00",ENODEBID=XX,CELLID=XX,DLEARFCN=1300,ULEARFCNCFGIND=NOT_CFG,PHYCELLID=X,TAC=XX;
3)4-4同频邻区(FDD与FDD,3D MIMO与3D MIMO)
ADD EUTRANINTRAFREQNCELL:LOCALCELLID=1,MCC="460",MNC="00",ENODEBID=919055,CELLID=111;
PLMN共享:
ADD EUTRANEXTERNALCELLPLMN:MCC="460",MNC="00",ENODEBID=919055,CELLID=111,SHAREMCC="460",SHAREMNC="08";
4)4-4异频邻区(FDD与3D MIMO)
ADD EUTRANINTERFREQNCELL:LOCALCELLID=1,MCC="460",MNC="00",ENODEBID=919018,CELLID=94;
PLMN共享:
ADD EUTRANEXTERNALCELLPLMN:MCC="460",MNC="00",ENODEBID=919018,CELLID=94,SHAREMCC="460",SHAREMNC="08";
5)4-5外部
ADD NREXTERNALCELL:MCC="460",MNC="00",GNODEBID=1048559,CELLID=1,DLARFCN=512964,ULARFCNCONFIGIND=NOT_CFG,PHYCELLID=42,TAC=30671;
6)4-5邻区
ADD NRNRELATIONSHIP:LOCALCELLID=1,MCC="460",MNC="00",GNODEBID=1048559,CELLID=1;
7)5-5外部
ADD NREXTERNALNCELL:MCC="460",MNC="00",GNBID=1048552,CELLID=1,PHYSICALCELLID=70,TAC=30671,SSBDESCMETHOD=SSB_DESC_TYPE_NARFCN,SSBFREQPOS=512964;
8)5-5邻区
ADD NRCELLRELATION:NRCELLID=1,MCC="460",MNC="00",GNBID=1048552,CELLID=1;
三、注意事项:
1)添加外部小区与邻区得时候需要配置对方站点得主PLMN;
2)MOCN站点与MOCN站点间,按对方站点主PLMN添加外部小区与邻区,同时将主PLMN共享给辅PLMN(邻区级配置);
3)3D MIMO也就是做了mocn得,加邻区得时候,需要配置PLMN共享;
4)实验网本站得3D MIMO与本站得FDD1800也要互加邻区;
5)站内邻区不要漏配;
6)4-5,5-5邻区配置时涉及到得5G频点一律都就是SSB频点;
7)4-4 邻区配置时,若就是MOCN与MOCN小区之间,添加完邻区后还需要配置PLMN共享,目前由于主PLMN均配置460 00,所以需要把460 00  共享给 460  08;指令为:ADD EUTRANEXTERNALCELLPLMN: Mcc="460", Mnc="00", eNodeBId=邻区得, CellId=邻区得, ShareMcc="460", ShareMnc="08";
8)站点频点、TAC、PCI等修改后,需要同步修改周边站点对该站点得外部小区与邻区得配置;
9)任何人修改完站点邻区关系后都需要根据邻区规划总原则进行核查,确保没有漏配或误配得情况。
