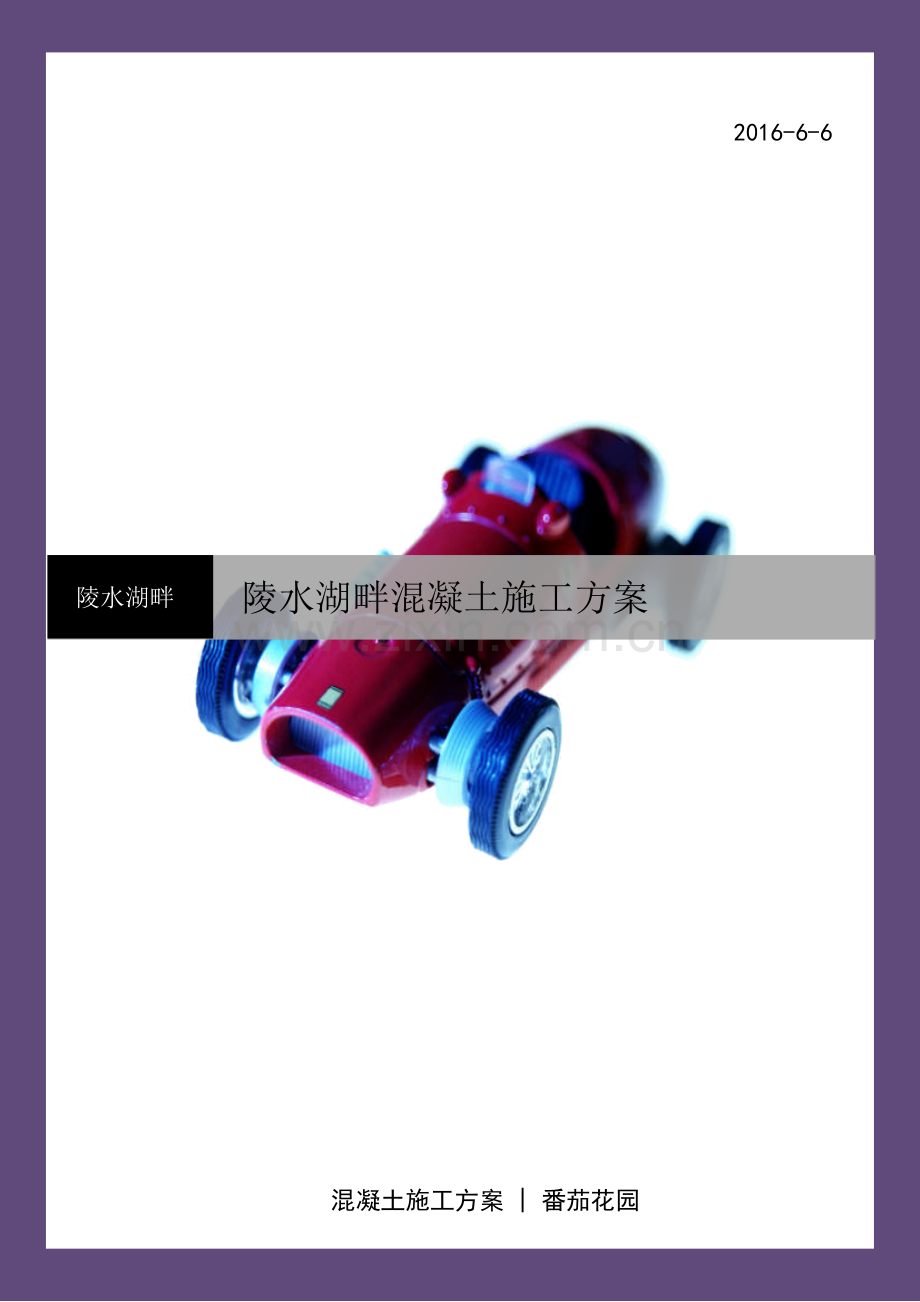

陕西XX集团 混凝土施工方案

2016-6-6
混凝土施工方案 | 番茄花园
陵水湖畔
陵水湖畔混凝土施工方案

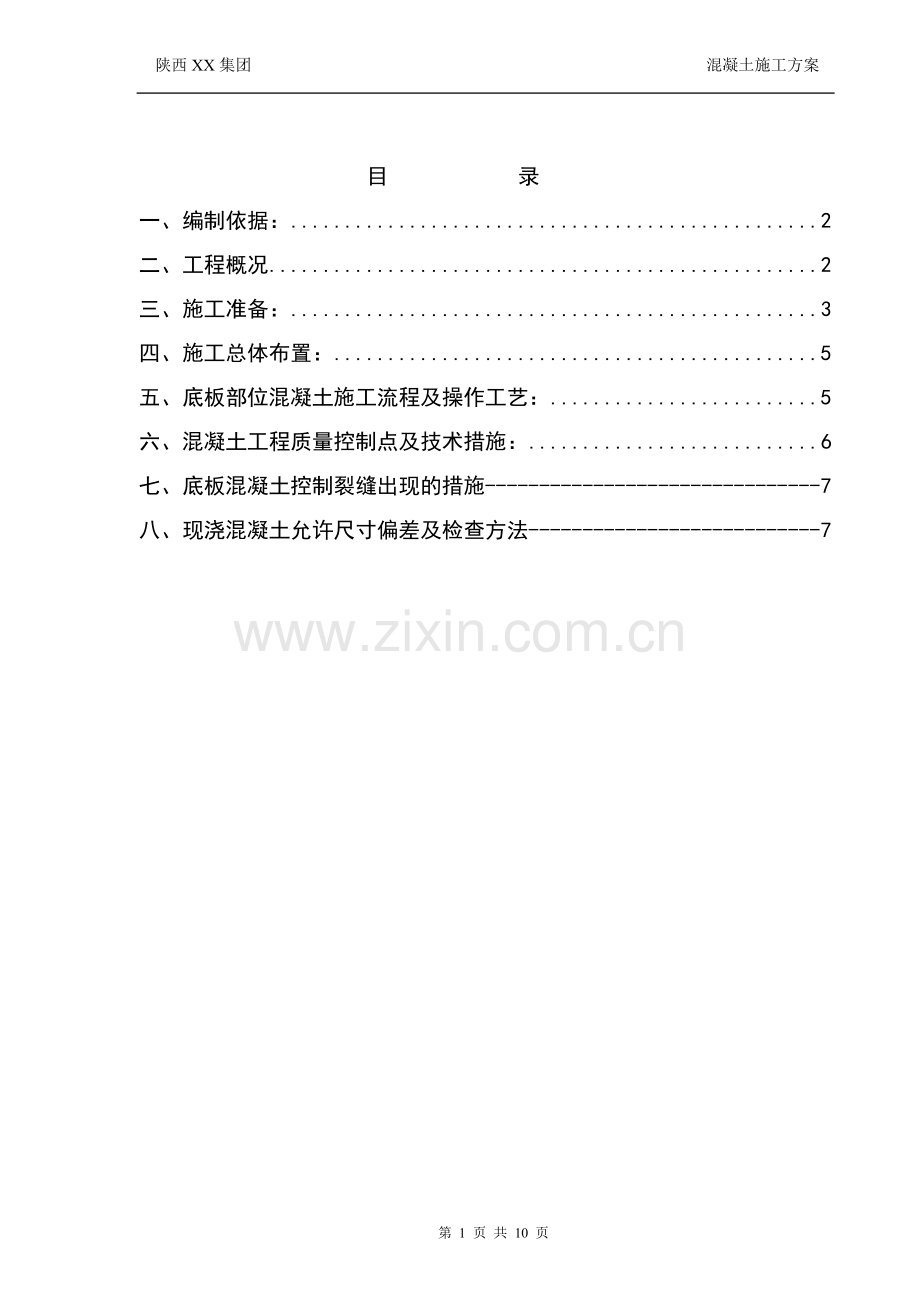

目 录
一、编制依据： 2
二、工程概况 2
三、施工准备： 3
四、施工总体布置： 5
五、底板部位混凝土施工流程及操作工艺： 5
六、混凝土工程质量控制点及技术措施： 6
七、底板混凝土控制裂缝出现的措施-------------------------------7
八、现浇混凝土允许尺寸偏差及检查方法---------------------------7

混凝土施工方案
一、编制依据：
1、1#.2#楼结构施工图。
2、《混凝土结构工程施工质量验收规范》GB50204-2011。
3、《地下防水工程质量验收规范》GB50208-2011。
4、《建筑机械使用安全技术规程》JGJ33-2001。
5、《混凝土外加剂应用技术规范》GB50119。
6、《建筑工程施工质量验收统一标准》GB50300-2001。
二、工程概况
1、2#楼、幼儿园、会所，总建筑面积：40312.69㎡。1#楼：住宅楼，剪力墙结构，地上32层，地下-1层，地上建筑面积为19139.5平方米，地下建筑面积为678.61平方米，总建筑面积19818.11平方米；2#楼：住宅楼，剪力墙结构，地上32层，地下-1层，地上建筑面积为13487.9平方米，地下建筑面积为426.89平方米。幼儿园框架结构地上3层，建筑面积3920.79平方米；会所框架结构地上4层建筑面积2659平方米。
结构安全等级为二级，设计使用年限为50年，建筑抗震设防类别为丙类，地基基础设计等级为乙级，地下室防水等级为二级，抗震设防烈度为8度，框架抗震等级为一级，剪力墙抗震等级为一级。
建设单位：陕西XX房地产开发有限公司
勘察单位：XXXX勘察研究院
监理单位：陕西XX建设监理有限责任公司
施工单位：陕西XX集团有限公司
三、施工准备：
1技术准备：
1）、为保证混凝土的防水功能，达到设计要求的抗渗标号与强度等级，同时又能保证混凝土供应充足，项目部将提前三天与商混厂联系确定浇注方量及车辆的配备
2）、为保证厂家能提供既符合设计要求又符合地下防水工程混凝土规范并满足大体积混凝土的要求，项目部将要求厂家做到以下几点：
① 选用低水化热，泌水性小的水泥作胶结材料。
② 适当掺加掺合料，以减少水泥用量。
③ 控制混凝土出罐温度。
④ 适当掺加缓剂，减缓水化热放热速度，所用外加剂应符合混凝土外加剂应用技术规范要求。。
⑤ 选择适当水灰比（不大于0.5）。
⑥ 掺减水剂，降低游离水含量。
⑦ 混凝土坍落度应适当，以180±20mm为宜。
⑧ 选用粒径较大的骨料，严格控制骨料含泥量（砂含泥量小于3%，泥块含量小于1%；石子含泥量小于1%，泥块含量小于0.5%）。石子优先选用碎石。
⑨混凝土应满足泵送的有关技术要求，混凝土的初凝时间不小于15小时。
3）、混凝土浇筑方案确定：
本工程底板上设计有一条后浇带，主楼设一条后浇带将底板分成两个自然流水段。浇注过程中将按后浇带划分流水段。
为降低底板内混凝土内外温差（≤25℃），将通过采用合理配合比及早期养护来实现。项目部会同商混厂家确定及能保证混凝土强度又适当增加混凝土掺合料以降低水化热，从而降低混凝土早期内外温差，消灭温度应力引起的裂缝。早期养护将采用随浇筑随搓平随覆盖的方法。通过覆盖塑料布来减少混凝土内水分散失，保持混凝土表面温度不会降低太多而引起内外温差超过25℃。当覆膜养护超过12小时后，即采用浇水养护法，养护时间不少于14天。
4)、温差及裂缝控制
为能随时跟踪混凝土内外温差，满足小于25℃以及混凝土内部温度不高于80℃的要求，将对底板进行测温追踪。在底板上以10米间距、0.8米深布测温孔，定时测温。测温结果以书面形式及时反馈到项目部技术组，以便及时采取措施控制温差。测温时间以每天早中晚各测一次。根据对混凝土的测试（预先作同配比试验），水化热高峰将在浇筑后2-3天内出现，考虑养护条件，这时混凝土的强度将达到设计强度的40%，实际强度将达到20Mpa左右，抗拉强度达到约0.4Mpa，这时的温度应力在0.2 Mpa左右，小于混凝土抗拉强度，因此不会出现温度裂缝。
2生产准备：
1)、质量保证体系：
为保证混凝土工程的质量，项目部将建立一个由供应、进场到浇筑、养护的由上而下的质量保证体系，保证混凝土工程各环节均有人负责把关，各工序质量环环相扣，环环有专人负责，确保混凝土工程质量。
2)、机具准备：

名称
振捣棒
铝合金大杠
平板振捣器
铁耙
型号
ф50(30)
2m
PZ501

数量
5
5
1
10
另备：，软塑料扫把若干把，小皮筒10个，Ф10软塑料管若干、铁抹木抹若干，塑料布2000m2。
3)、劳力准备：砼工10人、振捣工3人、临电工2人、收面5人。
四、施工总体布置：
1、混凝土浇筑方法：
斜面分层浇筑法。
2、混凝土养护：
为保证混凝土的强度，普通混凝土养护7d，抗渗混凝土养护14d；养护次数以保持混凝土面在此期间内始终处于湿润状态为宜。
3、混凝土试块取样：
根据混凝土每次浇筑量确定试块的留置组数：一次性浇筑同强度等级混凝土超过1000m3时，普通混凝土按每200m3留一组试块，防水混凝土按每500m3留一组试块；
五、底板部位混凝土施工流程及操作工艺：
泵车就位→插筋挂线，以控制混凝土浇筑面 →斜面分层浇筑混凝土→分层振捣→铁钯钯平→大杠找平→排除泌水→铁抹、木抹搓平→养护→测温
1、提前在暗柱几墙筋上用水准仪打上标高线，上边挂线，作为铺灰厚度的依据。
2、按照斜面分层法浇筑混凝土，斜面每层铺灰厚度不大于400mm，由浇筑段里头底板侧壁（防水保护墙）下口开始浇筑，每层均由下向上找坡浇筑，坡度根据混凝土坍落度180～200mm的数值选为1:3。
3、随着每层斜层混凝土浇筑，随层用振捣棒进行振捣，要求每次振捣时，振捣棒应插入下层未初凝的混凝土中不小于50mm，以利于上下两层混凝土接触面密实。振捣时应顺着每层斜面由下向上逐渐插点振捣。根据振捣棒有效作用半径为棒长1.25倍的依据，每层斜面应由下向上等距插6个点振捣。振捣程序以坡面出现返浆，不再冒气泡时为准。
4、随每层斜面的振捣，后面工人用铁耙将灰面耙平，标高以插筋上的挂线为依据找平。
5、灰面用铁钯钯平后，由抹灰工用2m长铝合金大杠对灰面进行准确找平。要求找平后灰面平整度不超过5mm（拉5m小线检查）。
6、混凝土初凝前由抹灰工用铁抹子先将板面搓平压实两遍，再用木抹子将板面混凝土搓平两遍，以消除板面裂缝。
7、当混凝土浇筑完表面搓平后根据室外温度，及时用塑料布满盖，以防水分散失。12小时后，覆盖毛毡或草帘洒水进行养护。
六、混凝土工程质量控制点及技术措施：
1、商砼进场配合比通知单、运输小票验收、坍落度测试。
对每次浇筑混凝土时，首车进场的混凝土进行配合比核对，确定与设计及工程部位相符。检查每车混凝土的运输小票，计算该车混凝土从出厂（商砼站）到工程现场开始浇筑的时间，确保该段时间不超过混凝土初凝时间，否则应对该车混凝土作退场处理。对每车混凝土浇筑前进行坍落度测试，试测值要求与配比通知单上要求数值上下不超过20mm，否则该车混凝土作退场处理。
2、底板分层铺灰时，斜坡长度控制：
根据板厚为800mm，每层浇筑厚度800mm，控制方法为在板上面拉线，线上作3600mm间隔标志。
3、为及时排除底板混凝土中产生的泌水，除在近后浇带处底板泌水通过在后浇带侧模上口开设的泄水孔将泌水排入后浇带内；在板中央部位利用核心筒及集水坑中留设的集水筒，将泌水及时扫入该筒内。
4、振捣棒下插深度控制：
为保证每层灰振捣时，振捣棒底插入下层末初凝的混凝土中50mm，采取在振捣棒软轴上以每500mm长度间隔箍几 圈彩色胶带，圈数为从下往上每过500mm加一圈，振捣时以外露胶带圈圈数来控制振捣棒下插深度。
5、养护顺序：
由于每次浇筑混凝土时，由于浇筑时间较长，前后混凝土的凝固时间早晚不一，应按照先浇的先养护，后浇的后养护顺序进行，不得一次不管不同部位浇筑完的早晚而养护，以防早浇筑完的混凝土不能及时养护及晚浇筑完的混凝土养护过早。
6、底板后浇带处混凝土应待45天后才能用强度等级高一级的微膨胀混凝土浇注，并且该时的环境温度应低于两侧混凝土浇筑时的环境温度。该处混凝土养护时间不少于28天。
七、底板混凝土控制裂缝出现的措施
1、 混凝土选用较小水灰比，以使混凝土早期就有较大的强度，满足抗拉强度大于温度应力，从而不产生裂缝。
2、 选用较大粒径的粗骨料，增强混凝土抗裂能力。
3、 尽可能选在较低温度的天气浇筑混凝土。
4、 采用斜面分层浇筑法，以利混凝土振捣密实，并分层散失一部分混凝土热量。
5、 及时合理进行养护。早期利用薄膜覆盖，减少混凝土水分散失，并保持表面温度不与内部温度有较大差值。
6、 养护水温度不得太底（不底于混凝土内部温度25℃），避免混凝土表面温度降低太多而与内产身大于25℃的温差。
八、现浇混凝土允许尺寸偏差及检查方法：

项目
允许偏差
（mm）
检验方法
轴线位置
基础
15
钢尺检查
独立基础
10
墙、柱、梁
8
剪力墙
5
垂直度
层高
≤5m
8
经纬仪或吊线、钢尺检查
≥5m
10
经纬仪或吊线、钢尺检查
全高（H）
H/1000且≤30
水准仪或拉线、钢尺检查
标高
层高
±10
全高
±30
钢尺检查
截面尺寸
+8、-5
电梯井
井筒长、宽对定位中心线
+25、0
经纬仪、钢尺检查
井筒全高（H）垂直变
H/1000且≤30
表面平整度
8
2m靠尺和塞尺检查
预埋设施中10线位置
预埋件
10
钢尺检查
预埋螺栓
5
钢尺检查
预埋管
5
预留洞中心线位置
15
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中较
大值。
