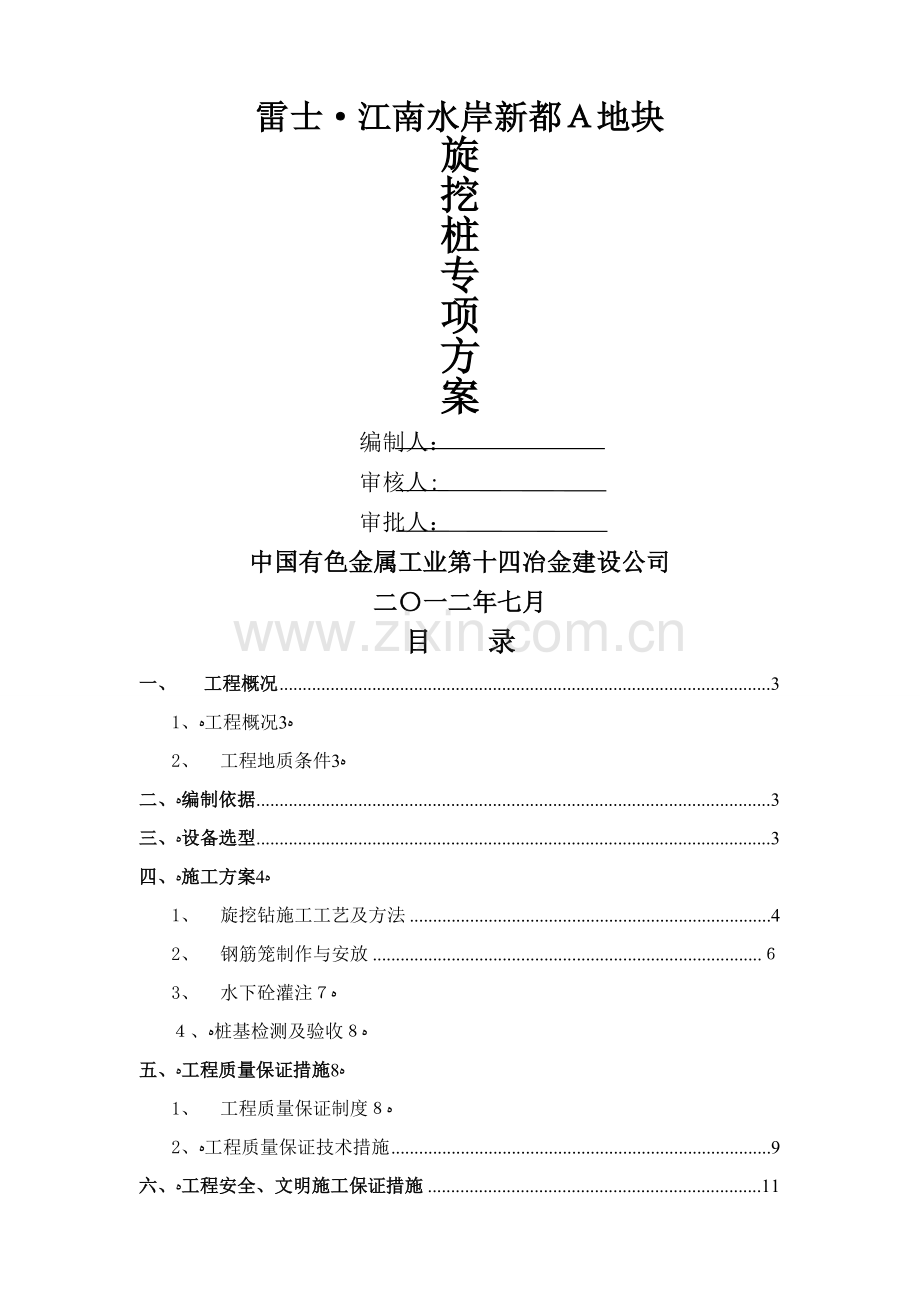

雷士a旋挖钻方案.doc

雷士·江南水岸新都Ａ地块
旋
挖
桩
专
项
方
案
　 　　 　 编制人：
　 　 　 　审核人:
　　 　 　 审批人：
中国有色金属工业第十四冶金建设公司
二〇一二年七月
目 录
一、 工程概况 3
1、ﻩ工程概况ﻩ3
2、 工程地质条件ﻩ3
二、ﻩ编制依据 3
三、ﻩ设备选型 3
四、ﻩ施工方案ﻩ4
1、 旋挖钻施工工艺及方法 4
2、 钢筋笼制作与安放 ６
3、 水下砼灌注ﻩ７
４、ﻩ桩基检测及验收ﻩ８
五、ﻩ工程质量保证措施ﻩ8
1、 工程质量保证制度ﻩ８
2、ﻩ工程质量保证技术措施 9
六、ﻩ工程安全、文明施工保证措施 11
１、 安全生产措施ﻩ11
2、ﻩ文明施工措施 14
七、ﻩ工程进度保证措施 15
1、 进度计划ﻩ15
2、ﻩ施工工期保证措施ﻩ１5
八、ﻩ降噪、降污及雨季施工技术措施 16
1、 减少扰民降低环境污染与噪音得措施ﻩ16
2、 地下管线及其她地下设施得加固措施ﻩ17
3、 应急措施 １7
九、ﻩ拟投入得主要施工机械设备表 1７
附表:项目经理部主要施工管理人员

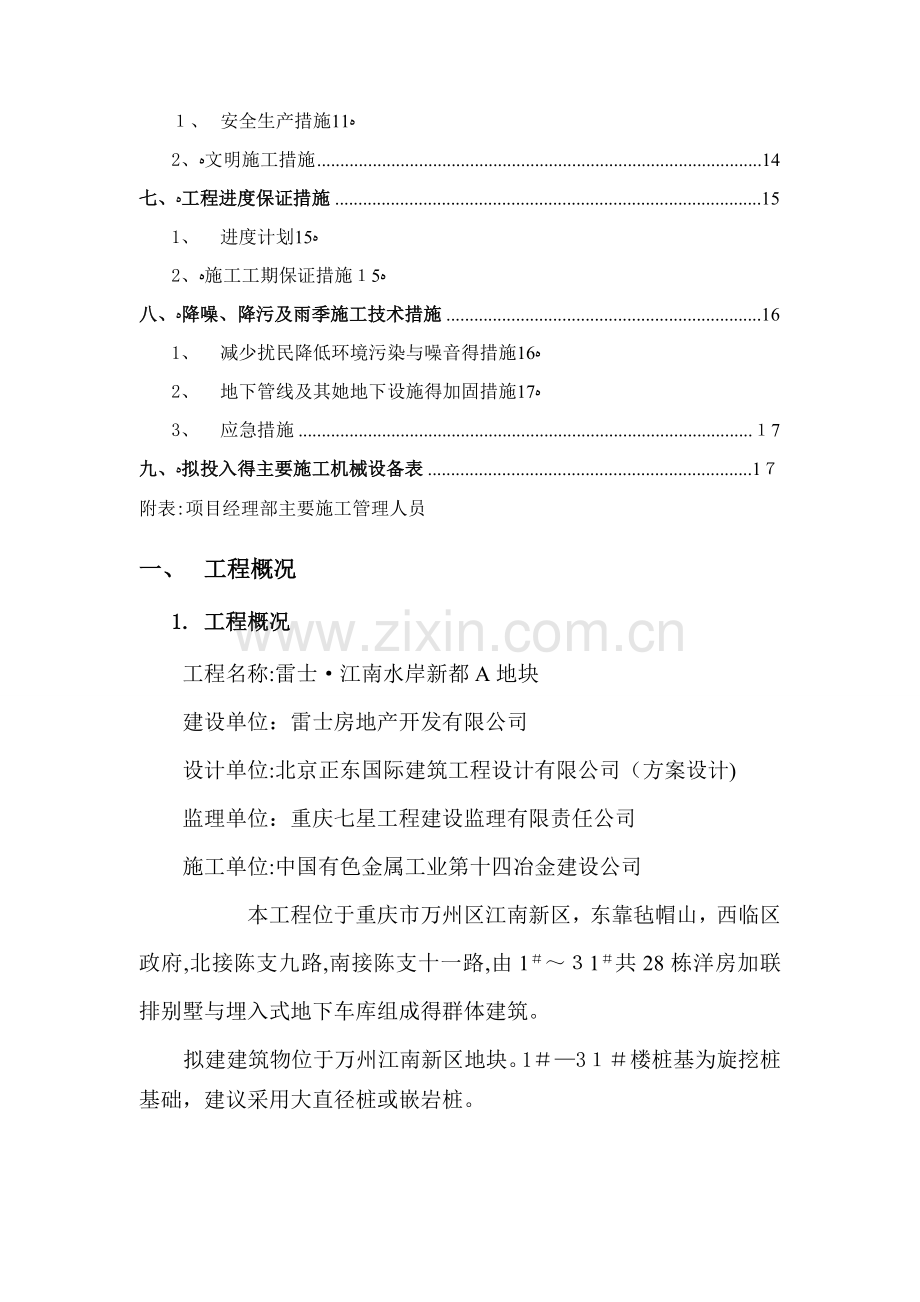

一、 工程概况
1. 工程概况
工程名称:雷士·江南水岸新都A地块
建设单位：雷士房地产开发有限公司
设计单位:北京正东国际建筑工程设计有限公司（方案设计)
监理单位：重庆七星工程建设监理有限责任公司
施工单位:中国有色金属工业第十四冶金建设公司
本工程位于重庆市万州区江南新区，东靠毡帽山，西临区政府,北接陈支九路,南接陈支十一路,由1＃～３1＃共28栋洋房加联排别墅与埋入式地下车库组成得群体建筑。
拟建建筑物位于万州江南新区地块。1＃—3１＃楼桩基为旋挖桩基础，建议采用大直径桩或嵌岩桩。
2. 工程地质条件
该场地土层分布：①粉质粘土：黄色、紫红色,可塑。干强度及韧性中等,稍有光泽，无摇震反应,含２0～4０﹪不等得砂岩及泥岩块碎石，粒径2～4５㎝,分布不均，多强～中风化，层底深度3７、６～40、7m，崩坡积成因。②砂质泥岩：为场地基岩，紫红色，主要以粘土矿物为主，含灰绿色及浅灰色砂质条纹或泥质粉沙岩夹层,泥质结构，中厚层状构造，泥质胶结,以中风化为主。
二、 编制依据
1、《混凝土结构设计规范》(GB500１０—2002）
２、《建筑地基基础设计规范》（GＢ5００07—２０02)
3、《建筑地基基础工程施工质量验收规范》(GB5０2０2－200２)
4《混凝土结构工程施工质量验收规范》(GB50204—20０2）
5、《建筑基桩技术规范》(JGJ 94－200８)
6、《建筑基桩检测技术规范》（JGJ　106—20０3)
7、《建筑结构荷载规范》(GB50009-２０01）
８、《建筑基桩检测技术规范》（JGJ 106—2０0３）
9、《建筑地基基础技术规范》(DB42／242-2003）
10、其它相关得施工及验收规范、规程。
三、 设备选型
由于工期要求及根据岩土勘察资料及实际施工经验，该工程桩成孔可采用旋挖钻机钻孔灌注桩，钻机设备选用1台中联２５0型钻机.当所选设备不能满足工期要求时即增加1台中联2５0型钻机。如果设备选用受地层影响不能满足成孔质量要求，如污泥、流砂等,则采用旋挖钻孔护筒跟进局部人工挖孔得方法来保证工程质量.
四、 施工方案
1. 旋挖钻施工工艺及方法
a) 施工工艺
测量放线定桩位

旋挖钻机就位

埋设护筒

钢筋笼制作
复测、校正桩位与护筒中心偏差

渣土外运

钻进深度记录
沉渣厚度检测
取样送检
钻孔、清孔、验孔

安装声测管

声测管保护
钻机移至下一桩位位
下钢筋笼

安装砼导管

灌注砼成桩

起拔护筒

b) 施工方法
1) 测量控制
(1)开孔前,桩位应定位准确，在桩位外设置定位龙门桩。
（2）桩位轴线采取在地面设十字控制网与基准点.钻机就位时，确保垂直度偏差不大于1％。
2) 成孔:
１、在钻进过程中，采用连续性筒式取土钻进成孔。
２、钻机就位:通过自身履带爬行至需钻桩位,由机械自身电脑控制进行钻机桅杆与机身水平与垂直调整.
3、埋设护筒：钻机就位后,在测量与施工人员得指导下，钻尖对准桩位中心，钻机旋挖至一定深度取出土后下放护筒。一般护筒埋深1－２ｍ,根据现场情况护筒应高出地面３0cm左右为宜。
4、复测、校正桩位与护筒中心偏差:护筒埋设好后,由测量人员与监理代表进行桩位复核校正。本道工序完成后申报开孔通知单并进行钻进成孔。
５、若因地层原因,旋挖钻机无法正常掘进，则才用人工风镐进行代替,并将护筒焊接，将其压至孔底充当护壁,挖孔深超过10m时必须采用机械通风。孔内照明须使用１2V安全电压与防爆灯；井孔要设置牢固可靠得安全梯，以便于施工人员上下。挖孔工作暂停时，孔口必须罩盖。
３)清孔:
到达设计孔深前，最后一次下钻时采用减压吊钻，并扫孔２～3圈将孔底钻渣扫进钻筒，并保证孔底平整。
2、钢筋笼制作与安放
a) 钢筋笼制作必须按设计图纸要求精心加工。
b) 钢筋笼焊接要求
钢筋得品种,钢号及尺寸规格应符合设计要求，其制作偏差符合下列规定：
主筋间距:±10mｍ
箍筋间距:±２0mm
钢筋笼直径:±１0mm
钢筋笼长度：±５０ｍm
主筋弯曲度:≤１%
钢筋笼弯曲度：≤1％
c) 分段制作得钢筋笼，钢筋接长采用单面搭接焊，焊缝长１０d，封闭箍与加强环采用单侧搭接焊,焊缝长１0d,主筋焊接时接头应错开，在同一截面内得钢筋接头数不得多于主筋总数得50％,螺旋箍筋应大部分与主筋点焊,增加钢筋笼得强度。
d) 将制作好并经验收合格得钢筋笼按照吊装顺序转运至孔位附近,绑扎声测管，逐节段起吊,连接安装下放.扎口焊接时,上下主筋位置对正，保持钢筋笼上下轴线一致。
e) 钢筋笼保护层要求：
(1)钢筋笼入孔时应对准孔位轻放慢慢入孔,钢筋笼入孔后应徐徐下放，不得左右转动,严禁高起猛落强行下放。
（2)焊接部位表面污垢应先行清除。
（３）钢筋笼下放孔内符合要求后，可将主筋点焊于孔口护筒上或用铁丝牢固绑扎于孔口,以使钢筋笼定位与防止窜动。
2. 水下砼灌注
下灌注导管后，二次清孔，确保孔底沉渣厚度符合规范要求。
a) 对灌注导管要检查其圆满度,垂直度及其连接密封性，按期对导管进行水封试验。
b) 下入孔内导管得底部距孔底３０0—500ｍm,并做好记录。
c) 导管口漏斗用塞子塞紧，当漏斗内砼方量达到1~１、5ｍ3时拔出塞子。保确足够得初灌量,保证埋深0、８～1、5ｍ，连续灌注时埋深2－６ｍ,灌注砼应连续进行。
d) 派专人测量导管得埋入深度，并作好记录。灌注混凝土过程中，要经常探测混凝土面上升高度，检查埋管深度。混凝土上升到骨架底口 4ｍ 以上时,再提升导管，使导管底口高于钢筋笼骨架底部 2ｍ　以上,可以恢复灌注速度,保持正常得埋管深度,灌注接近桩顶时，要保持足够得导管高度，采用接入短导管等措施,水下混凝土灌注面高出桩顶设计高程　1、0~1、5ｍ(此高度就是根据该地层裂隙发育等情况暂定,具体由设计、监理及业主方确定）,以便清除浮浆，确保混凝土桩身质量。拆除导管之前测量混凝土面高程,以保证灌注混凝土达到设计高程。
e) 导管提升应保持居中，防止挂碰钢筋笼,拆下得导管要及时冲清干净。
f) 灌注砼时充盈系数控制在1、２.根据试桩砼充盈系数为1、3,但此地层灌注砼时充盈系数可能会大于1、２，超出部分得砼应由甲方及监理签证认可。
g) 接近桩顶时，由于导管内砼高度减少,压力降底，管外泥浆稠度比重增加,出现灌注困难,应提高漏斗高度。
h) 砼灌注完成时，适时拨出护筒,并做好孔口防护，防止发生意外事故。
i) 浇筑混凝土时,按设计及规范要求数量留置混凝土试件，测定　28d 强度。
3. 桩基检测及验收
1、工程桩施工完毕28天,强度达到设计要求后按《建筑桩基技术规范》(JGJ９４—20０8)要求进行桩超声波检测,根据重庆市相关文件要求每根桩要进行小应变检测,且抽取一定数量得桩进行大应变检测。桩基检测应由具备检测资格得单位进行,作大应变得桩由监理及设计院共同确定，既要具有代表性，又能反映出施工得真实情况。
2、桩基施工完毕后及时绘制竣工图，作好桩位平面复核,整理好竣工资料,并请质量监督部门及时搞好工程桩得竣工验收，及时交付上部结构施工.
３、桩基竣工验收应该提交以下竣工资料:桩位测量放线图、工程地质勘察、材料试验记录与合格证、施工日志、桩施工隐蔽记录、桩位竣工平面布置图、桩得静动荷载试验资料、分项工程质量检验评定表、同时提交桩基工程验收记录档案表及桩基工程竣工验收证明书。
五、 工程质量保证措施
1. 工程质量保证制度
1) 认真学习贯彻全国基础设施建设工程质量工作会议精神，落实国务院办公厅《关于加强基础设施工程质量管理得通知》文件。在本工程中建立工程质量领导责任制，施工单位各级领导人与技术负责人对施工质量负相应得法律责任与技术责任。落实工程质量终身负责制,强化施工管理，规范市场行为，明确各级责任,确保优质工程。
2) 加强思想教育，提高全员素质.坚持把“百年大计,质量第一"得宣传教育工作贯穿于施工得全过程。认真搞好工地宣传,严格技术交底,并用现场分析会、观摩会、短期培训等多种形式，强化全体职工得质量意识，使广大职工牢固树立“质量第一,信誉至上”，“下道工序就是用户,为用户提供高质量服务”得思想.对全体参建职工进场前要进行入场教育与有关得技术业务教育，使其掌握有关得施工规范及标准，提高劳动技能。
3) 强化以项目经理为首得质量自检、自控体系，完善内部检查制度，配齐、配强质量管理人员。严格实行质量一票否决制,实行施工技术部门管理、质量检查部门监控得监管体制,立足自检自控，责任落实到人,严格考核奖罚，把监理工程师“一次检查合格率”作为重要考核指标。
4) 完善制度,狠抓落实.制度落实就是创优达标得主要途径，在质量管理工作中,我们将坚持执行八项制度.即:施工测量复核制度；隐蔽工程检查签证制度;质量责任挂牌制度；质量评定奖罚制度;质量定期检查制度;质量报告制度。
5) 坚持日常检查与定期检查,形成自检、互检、专检相结合制度，努力做到质量管理工作规范化、制度化.
2. 工程质量保证技术措施
1) 每次放线都要有详细得测量记录，并对各排标志桩进行校
核，测设成果记录需经现场监理工程师签字认可;
2) 详细做好各项质量记录,随时接受现场监理、设计部门得检查。
3) 施工中质量检查与控制
（1) 成孔工序包括孔位、孔径、孔深、垂直度、沉渣厚度等。
孔位质量检查与控制：施工场地经平整后，并按设计图纸进行桩位得精确测放,桩位误差(D/6，且不大于100mm)，书面交监理验收，定位时护筒中心与桩位中心线偏差不得大于50mm，在钻孔不受影响得位置设置轴线控制点,以便完工后确定孔位偏差.
孔径质量检查与控制:根据钻机性能、地质情况,仔细考虑钻头形式与大小,必须考虑到成孔直径不得小于设计要求，也不宜超过设计要求造成浪费，孔径检查可制作孔规进行检查,按检查结果,修正钻头直径。
孔深质量检查与控制：采用测绳丈量与原始钻具记录相结合检查，必须保证设计深度，不得人为提前终孔.
垂直度检查与控制:钻孔开孔前检查钻机移动轨道牢固稳定，轨道顶平面四角要求同一标高上，钻机钻杆、钻头，孔位在同垂直线上,方可开始,钻进时对钻头牢靠,开钻时应慢速掘进。。
（2）制作钢筋笼工序包括钢筋型号、直径、数量：主筋间距:螺旋筋间距；箍筋间距；钢筋搭接长度；钢筋焊接情况，钢筋笼直径，钢筋笼长度；吊筋长度.
检查钢筋型号、直径、数量就是否符合设计要求,经查无误后，可下吊放钢筋笼，下放钢筋笼时检查钢筋得弯曲变形情况。
钢筋笼技术指标：主筋间距:±10mm;箍筋间距或螺旋箍螺距：±2０mm，钢筋笼直径：±１０mm；钢筋笼长度:±５0mm；焊接采用单面搭接焊,焊缝厚度h大于或等于０、3ｄ,宽度b大于或等于0、７ｄ;焊接长度L大于或等于10ｄ.
水下钢筋笼保护层采用预制砼块控制，设置方法：每隔3-5Ｍ设一道,每道用箍筋钢穿过直径50ｍm得预制砼块焊在钢筋上，每道设置至少四块，沿钢筋笼均匀布设.下钢筋笼时,如果钢筋笼无法下放到底。必须拔笼扫孔、重新下放钢筋笼,钢筋笼到设计位置后,在灌注过程中，拔起导管时要避免挂碰钢筋笼，造成钢筋笼上浮.
（3)检查混凝土超灌量情况。钻孔灌注桩产生超灌量得原因,就是由于钻头经过松软土层时会有一定程度得扩张。同时，当混凝土注入桩孔时,有一部分会扩散到软土层去。控制混凝土超灌量得措施,主要就是掌握好各层土得钻进速度,在正常钻孔操作时,中途不要随便停钻，以避免过大得扩张。
（4）施工员要坚持砼灌注临近桩顶标高时用取样器取样,严格控制桩顶标高,避免超灌或少灌。
4) 工序完工后质量检查与控制
(1） 坚持工序交接检查制度。坚持上道工序末经检查不准进行下道工序得原则，上道工序完成后，先由该作业班组自检，质量员专职检查，认为合格后通知现场监理到场会同检验，检验合格后验证认可,方能进行下道工序.
(2）因业主原因提出设计变更或技术核定，必须由监理下达通知书,书面修改或变更技术参数.
(3)桩基工程竣工验收，严格按《建筑桩基技术规范》JGJ94-2０08）与《建筑地基基础工程施工质量验收规范》及《重庆市工程质量管理备案》有关钻孔灌注桩要求,进行灌注桩基础工程验收。
六、 工程安全、文明施工保证措施
1. 安全生产措施
1) 安全生产管理目标:安全生产合格工地
2) 安全管理组织机构：
班组长
测量班
项目经理
总工程师
安检组
各作业队
试验室
技术员
专职安全员
班组生产人员
班组安全员

3）安全保障检查程序
不合格
合格格格
布置生产计划得同时布置安全计划
制定施工技术措施得同时制定安全技术措施
现场安全生产得落实
安全生产监督检查

进行施工生产作业

安全保障检查程序框图
4） 安全保障措施
(1）落实安全生产责任制，实施责任管理。接受当地政府、业主与工程师对安全工作得管理与指导.
(2）建立、完善以项目经理为首得安全生产领导组织，有组织、有领导得开展管理活动，项目经理就是施工项目安全得第一责任人。
(3）建立各级人员安全生产责任制度,明确各级人员得安全责任,抓制度落实,抓责任落实，定期检查安全责任落实情况，严格奖惩制度。
（4)各职能部门、人员,在各自业务范围内,对实施安全生产得要求负责.
（5）实施全员承担安全生产责任，建立安全生产责任制，做到一环不漏,各职能部门，人员得安全责任做到横向到边,人人负责。
（6)一切从事生产管理与操作人员，依照其从事得生产内容分别通过企业及施工项目经理部得安全检查，取得由主管部门组织专门教育培训安全操作认可证，持证上岗。
(７)特种作业人员,除经企业安全审查，还需按规定参加安全操作考核，取得监察部门核发得《安全操作合格证》，坚持持证上岗。
（8)一切管理、操作人员均需与施工项目部签订安全协议，向施工项目做出安全保证.
(9）安全生产责任落实情况得检查，应认真、详细得记录。开展安全教育与培训，增强人得安全生产意识,提高安全知识，有效防止人得不安全行为,减少人得失误.
(10）适时开展普遍安全检查、专业安全检查与季节性安全检查。安全检查以自检形成为主，上级监督检查为辅得原则，检查得重点以劳动条件、作业环境、生产设备、现场管理、安全卫生设施及生产人员得行为为主，发现危及人得不安全因素时，必须果断得消除。
（11)安全生产管理要坚持“五同时"。做到工程技术与安全技术结合为统一体,作业按标准化实施,安全控制要有力,控制要到位，存在差距要及时消除。
（12)在施工路段设置明显得交通安全标志或安全牌,在转弯处、陡坡等地段设置警戒标志，确保现场得施工交通安全。施工现场得危险区域设立危险警示标志。
（13)施工现场得用电线路、用电设施得安装与使用要符合安装规范与安全操作规程,并按照施工布置进行架设，禁止任意拉线接电。施工现场设置有保证施工安全要求得夜间照明，危险潮湿场所照明以及手持照明灯具，采用符合安全要求得电压。高低压架空线路采用绝缘导线时,其架空高度不得低于３m，跨越主要道路、线路与路面中心垂直高度不得小于６m。
(1４）严禁酒后作业,严禁非司机人员开车.
（1５）每天施工前要对机械设备进行安全检查，交接班要填写安全记录，如出现安全事故,应及时履行报告手续。;
(16）选用性能好得机械设备进场,并对进场设备进必要得维护保养,以保证设备正常运转。
(１7)严禁在禁烟、禁火区域抽烟动火。
（18)严格控制并保证施工场地平整,稳固钻机平台，保证足够得承载力,对有隐患得场地,及时填筑并压实，保证钻机、吊车得平稳性与安全性。
2. 文明施工措施
1) 文明施工管理目标：文明施工优良工地
2) 文明施工管理措施
(１) 施工材料堆放要整齐,废渣要及时清理外运.
（2）　冲洗液循环系统要根据工程性质与钻机移动路线合理布置，即能满足成孔需要,又要考虑排污方便，确保排污畅通。
(3) 泥浆循环系统冲洗液不能随地处乱排,水笼头与胶管接头处不得泄漏,废浆排放要及时,灌注导管移至固定位置冲洗后归堆存放,以确保施工现场与周边环境不受污染。
（４）　施工人员谈吐文明，不打架斗殴.
七、 工程进度保证措施
1. 进度计划
施工工期５号、6号楼15日晴天.
2. 施工工期保证措施
为了保证在计划得工期内如期（或提前）完成全部施工任务,工程实施过程中将计划进钻孔设备1~2台并采取以下办法与措施:
1) 项目经理对进度全面负责，主管生产得项目副经理负责生产
调度、工程技术负责人具体负责工程进度得计划、安排、落实、检查工作；
2) 制定详细合理得施工网络计划。抓住关键工序，对影响总工
期得工序与具体环节给予人、财、物得充分保证，确保整个工程进行顺畅与连贯；
3) 按照总体进度计划安排，编制各工序得详细进度控制计划,
4) 进行三班倒２4小时连续作业；
5) 项目经理部实行工程量统计报告制度,各机组负责人将每天
得完成工作量统计后，报项目经理部。项目经理部根据计划进度与实际进度对比情况，决定就是否增加施工机械或采取其她措施。
6) 充分做好施工前得各项准备工作，对准备投入本工程得全部
机械设备进行维修保养，这些工作包括对机械设备进行清洁、紧固、润滑、调整、防腐、修换易损零件，使机械设备始终保持良好状态，提高施工效率；
7) 对施工人员进行技术培训，熟练掌握施工工艺与操作规程;
8) 接受现场监理工程师对工程进度得检查、监督与警告,如工
期拖延,按照监理工程师得要求限期追回，追回措施包括延长有效作业时间与增加施工机械设备；
9) 项目经理部科学调配施工设备，尽量减少因工序干扰而影响
施工进度;
10) 严格按照设计要求与国家现行有关规范标准组织施工，避免
产生施工缺陷对进度得影响;
11) 掌握当地气象资料，最大限度地降低因降温与其它自然灾害
等不利因素对施工进度造成得影响；
12) 施工过程中，施工机组必须配备专职修理人员,定期对机械
设备进行检查,随时排除故障,保证不因设备故障而造成停工，确保施工过程中能够按计划进行；
13) 提高后勤保障水平，为施工创造良好得条件；
14) 正确处理好质量与进度得关系，在确保工程质量得前提下,
提高施工进度。
八、 降噪、降污及雨季施工技术措施
1. 减少扰民降低环境污染与噪音得措施
1) 加强内部人员管理，场内施工人员一律遵守作息时间，不得
随意离开工地.
2) 24小时派人清洗外出工地得车辆。
3) 如确实对周居民有干扰,而又不能停工得,需挂出横幅、标
语,向居民表示歉意.
4) 夜间尽量不开动大型机械,如钻机、吊车、铲车。
2. 地下管线及其她地下设施得加固措施
1) 施工场地内得电线、电缆、场地周边得在空中架设，场地内
得需用钢筋做得支撑架起来，特别注意接头部位，防止车辆碾压.
2) 场内供水管线,尽量避开车辆。
3) 地下原有管线,如影响施工，请业主方提供管线分布图，及
时处理。
4) 指派专人负责地下管线及设施得处理、加固。
3. 应急措施
1) 备用一台配套设施,保证工程顺利完工。
2) 加强管理，使各工序之间衔接紧密，赶时间,抢工期。
3) 充分准备，从人力、财力、物力多方面入手，保证工程连续
作业,工程所用三材指派专人负责,保证及时到位。
4) 加强机械设备得维修、保养，出现问题,及时进行抢修,不
让钻机停待。
九、 拟投入得主要施工机械设备表
序号
名　称
规格
型号
单位
数量
单台
功率
备注
1
旋挖钻机
2５０
台
1

根据现场进行适当调整
2
吊 　 车
20T
台
1

３
挖 　机

台
1
