《剪力墙处外架连墙件连接构件》说明书
1、技术领域
本发明为一种用于外脚手架连墙杆件与剪力墙连接得连接构件。
2、技术背景
在结构施工过程中,外脚手架连墙杆件须按照规范要求与建筑物结构主体进行连接。然而,实际施工中拉结点位置未在结构外墙洞口处得现象十分普遍,致使外架连墙杆件无法与结构主体正常连接。
3、发明阐述
本发明旨在提供一种外脚手架连墙杆件与剪力墙结构得连接方式。其特点就是制作简便、造价低廉,施工操作简单,施工速度快,施工成本较低,且建筑材料消耗量低。
(1)连接构件制作
连墙件连接构件由φ48、3国标钢管、10厚Q235钢板以及4、8级φ14mm得普通螺栓焊接组成。(如下图所示)

(2)连接构件使用方法

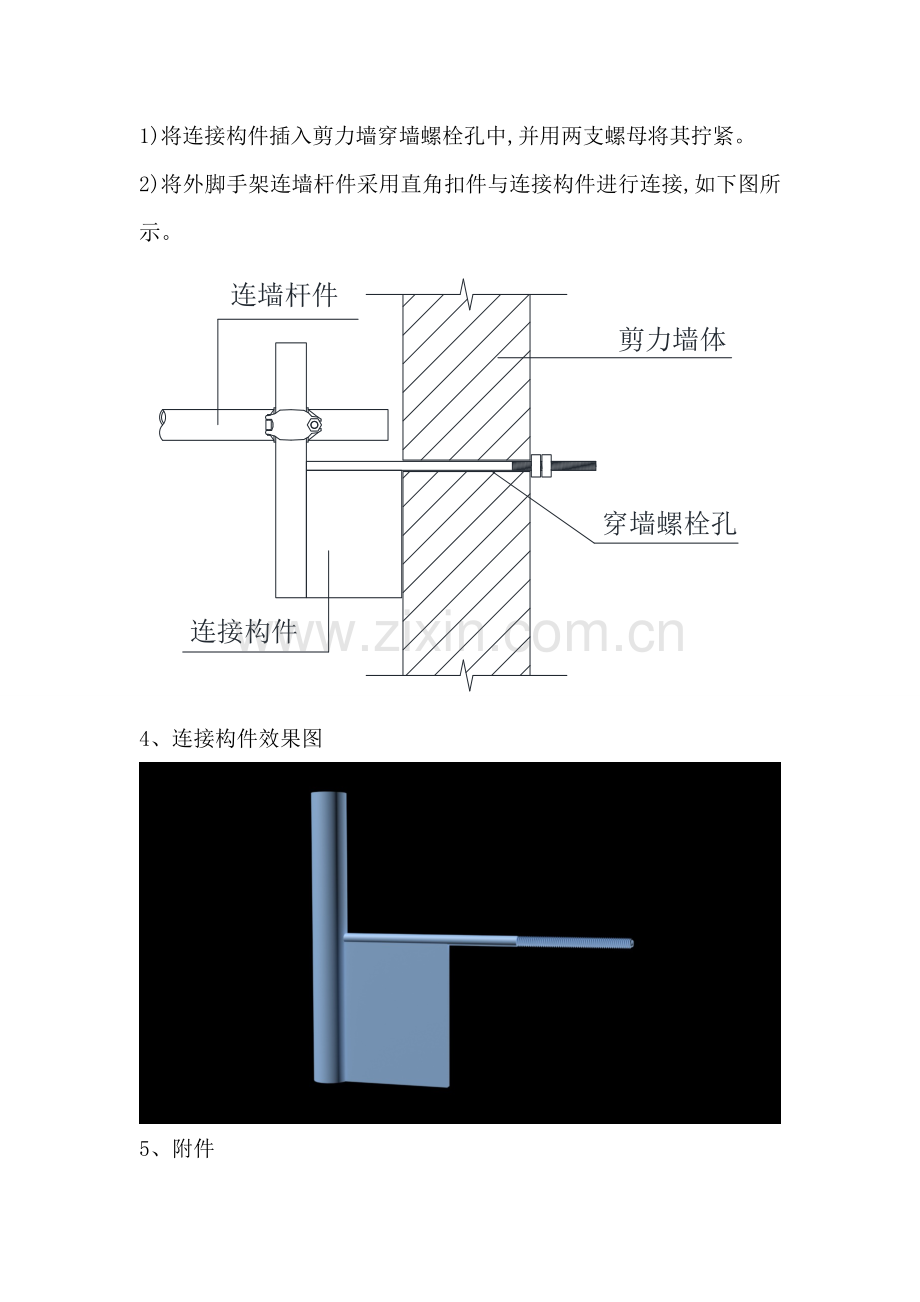

1)将连接构件插入剪力墙穿墙螺栓孔中,并用两支螺母将其拧紧。
2)将外脚手架连墙杆件采用直角扣件与连接构件进行连接,如下图所示。

4、连接构件效果图

5、附件
(1)实物图片
(2)连墙杆件连接件计算书
附件1:实物图片

附件2:连墙杆件连接件计算书
连墙杆件连接件计算书
连墙件连接件得计算依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011(下文称“规范”)编制。
一、连墙件得计算
连墙件得轴向力设计值应按照下式计算:
Nl = Nlw + N0
风荷载标准值 Wk = 0、316 kN/m2;
每个连墙件得覆盖面积内脚手架外侧得迎风面积 Aw = 32、4 m2;
按《规范》5、4、1条连墙件约束脚手架平面外变形所产生得轴向力(kN), N0= 5、000 kN;
风荷载产生得连墙件轴向力设计值(kN),按照下式计算:
Nlw = 1、4×Wk×Aw = 14、352 kN;
连墙件得轴向力设计值 Nl = Nlw + N0= 19、352 kN;
连墙件承载力设计值按下式计算:
Nf = φ·A·[f]
其中 φ -- 轴心受压立杆得稳定系数;
由长细比 l0/i = 300/15、9得结果查表得到 φ=0、949,l为内排架距离墙得长度;
又: A = 4、24 cm2;[f]=205 N/mm2;
连墙件轴向承载力设计值为 Nf = 0、949×4、24×10-4×205×103 = 82、487 kN;
Nl = 19、352 < Nf = 82、487,连墙件得设计计算满足要求！
二、扣件抗滑力得计算:
按规范表5、1、7,直角扣件承载力取值为8、00kN,按照扣件抗滑承载力系数1、00,该工程实际得直角扣件承载力取值为8、00kN。
纵向或横向水平杆与立杆连接时,扣件得抗滑承载力按照下式计算(规范5、2、5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取8、00 kN;
R -- 纵向或横向水平杆传给立杆得竖向作用力设计值;
大横杆得自重标准值: P1 = 0、033×1、8×2/2=0、06 kN;
小横杆得自重标准值: P2 = 0、033×0、9/2=0、015 kN;
脚手板得自重标准值: P3 = 0、35×0、9×1、8/2=0、284 kN;
活荷载标准值: Q = 3×0、9×1、8 /2 = 2、43 kN;
荷载得设计值: R=1、2×(0、06+0、015+0、284)+1、4×2、43=3、832 kN;
R < 8、00 kN,单扣件抗滑承载力得设计计算满足要求!
三、焊缝计算
