道路CＡSS绘制横断面图步骤
1、 绘图处理——展野外测站点点号——选择DAT文件——打开;
2、 等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、 等高线——绘制等高线——手动输入等高距＝0、5m——确定;
4、 等高线——删三角网——PL命令——绘制PL线；
5、 工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、 ＰL命令——绘制ＰL线;
7、 查瞧横断面设计文件,如下

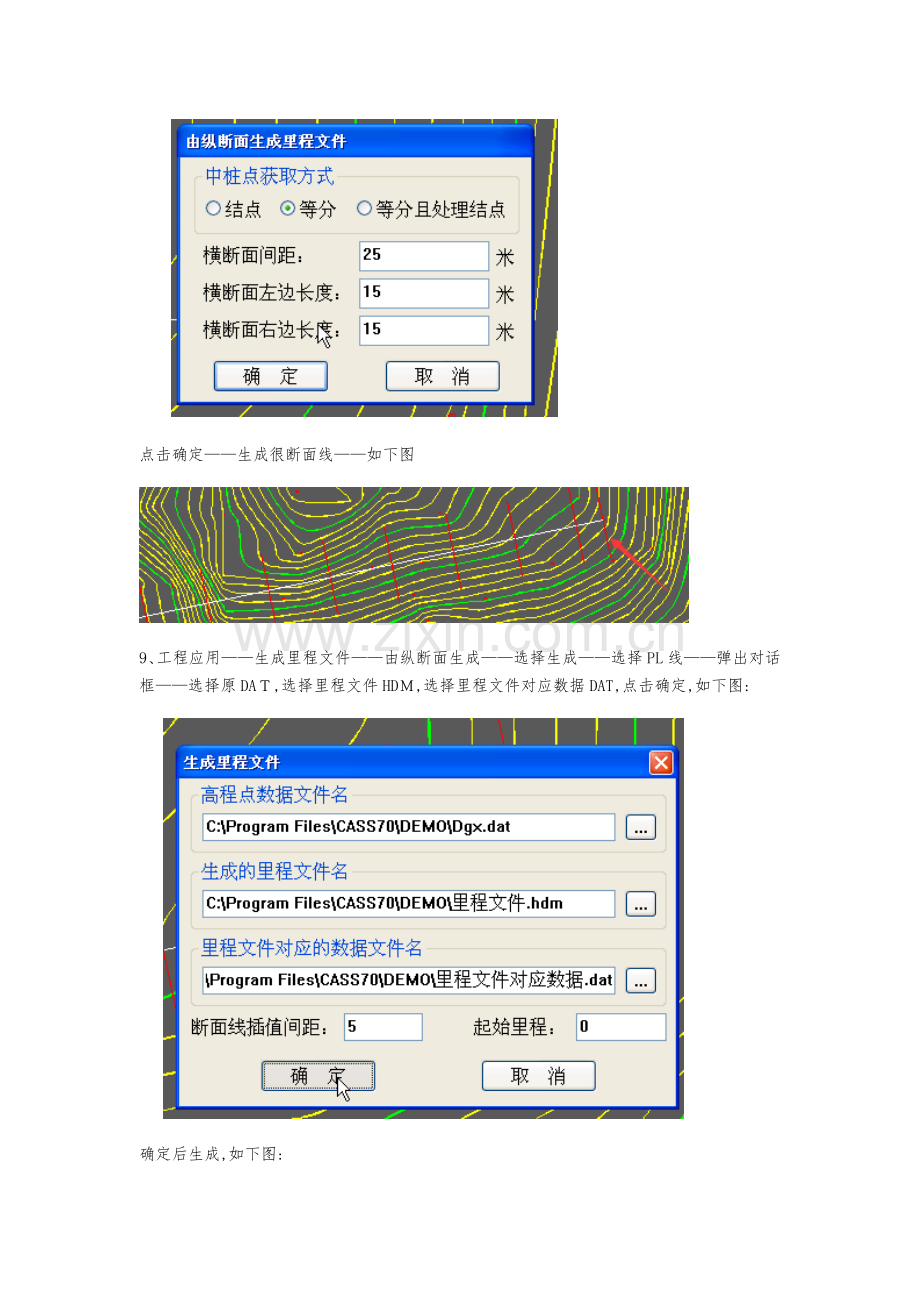

8、 工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图:

点击确定——生成很断面线——如下图

9、 工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAＴ,选择里程文件HDＭ,选择里程文件对应数据DAT,点击确定,如下图:

确定后生成,如下图:

10、

弹出对话框

设置好参数后,点击确定——弹出绘制纵断面对话框

选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面；

框选图面范围——点击右键——点击空白处——生成计算结果
