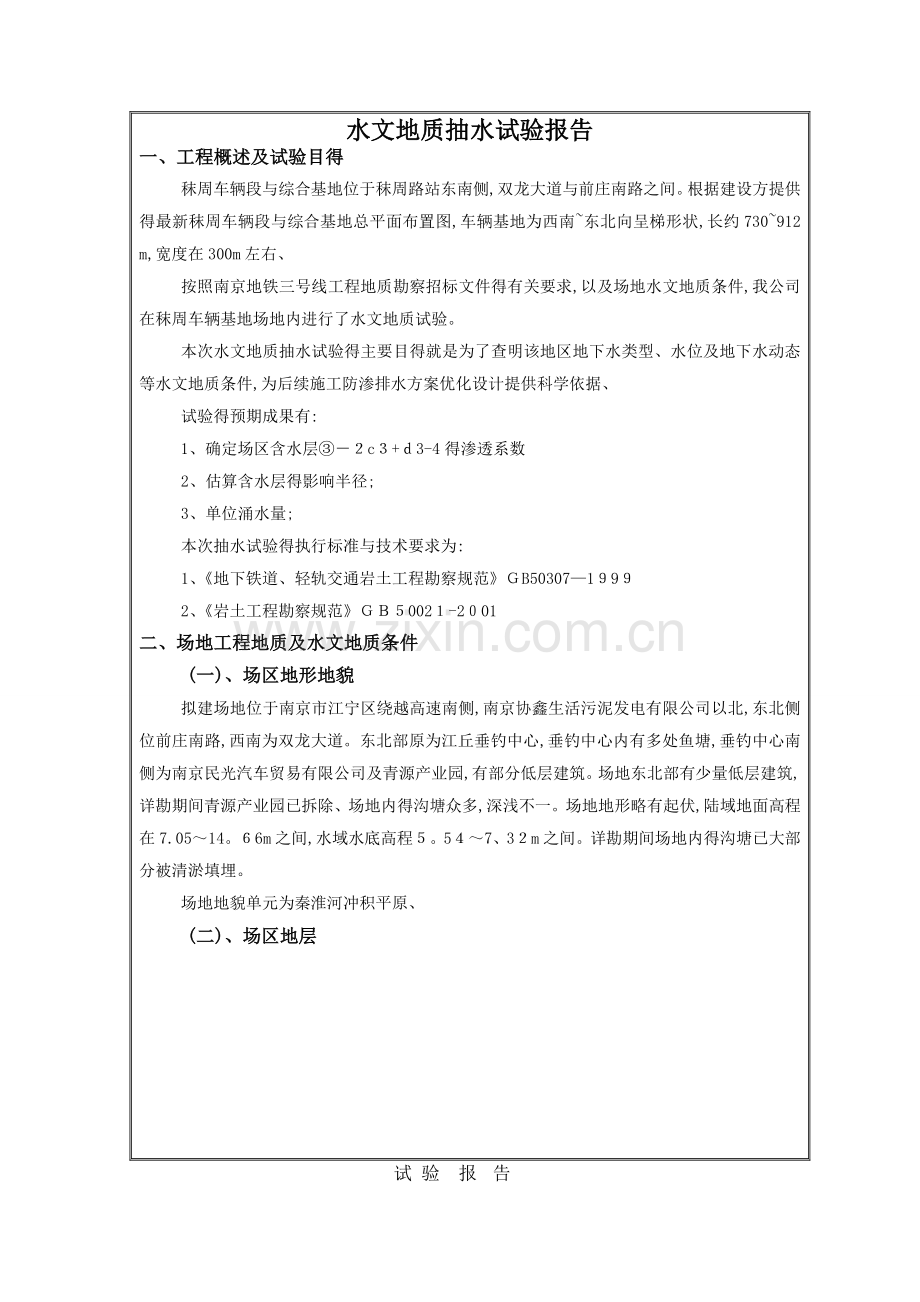

水文地质抽水试验报告
一、工程概述及试验目得
秣周车辆段与综合基地位于秣周路站东南侧,双龙大道与前庄南路之间。根据建设方提供得最新秣周车辆段与综合基地总平面布置图,车辆基地为西南~东北向呈梯形状,长约730~912 m,宽度在300m左右、
按照南京地铁三号线工程地质勘察招标文件得有关要求,以及场地水文地质条件,我公司在秣周车辆基地场地内进行了水文地质试验。
本次水文地质抽水试验得主要目得就是为了查明该地区地下水类型、水位及地下水动态等水文地质条件,为后续施工防渗排水方案优化设计提供科学依据、
试验得预期成果有:
1、确定场区含水层③－２c３+ｄ3-4得渗透系数
2、估算含水层得影响半径;
3、单位涌水量;
本次抽水试验得执行标准与技术要求为:
1、《地下铁道、轻轨交通岩土工程勘察规范》ＧB50307—1９9９
2、《岩土工程勘察规范》ＧＢ５002１-2０01
二、场地工程地质及水文地质条件
(一)、场区地形地貌
拟建场地位于南京市江宁区绕越高速南侧,南京协鑫生活污泥发电有限公司以北,东北侧位前庄南路,西南为双龙大道。东北部原为江丘垂钓中心,垂钓中心内有多处鱼塘,垂钓中心南侧为南京民光汽车贸易有限公司及青源产业园,有部分低层建筑。场地东北部有少量低层建筑,详勘期间青源产业园已拆除、场地内得沟塘众多,深浅不一。场地地形略有起伏,陆域地面高程在7.05～14。６6m之间,水域水底高程５。5４～7、3２m之间。详勘期间场地内得沟塘已大部分被清淤填埋。
场地地貌单元为秦淮河冲积平原、
(二)、场区地层
试 验　报告
岩土层分布特征
层号
地层
名称
颜色
状态
特征描述
①-1a
杂填土
黄灰、褐色、灰色
松散
由碎砖、碎石、瓦片混粉质粘土填积,均匀性较差,局部夹有大量混凝土块与块石,最大块径超过1m。填龄不足1年。
①-1
杂填土
褐色、黄灰、灰色
松散~稍密
由碎砖、碎石、瓦片混粉质粘土填积,均匀性较差,道路上为沥青路面与路基垫层。填龄在5年以上。
①-2
素填土
灰黄、灰色
软~可塑
由粉质粘土混少量碎砖、碎石填积,局部夹植物根系,均匀性较差,填龄在10年以上。
①-3
淤泥、淤泥质填土
灰色、灰黑色
流塑
含腐植物,夹有少量碎砖。分布于暗塘及沟塘底部。
②-1b2-3
粘土、
粉质粘土
灰黄、黄灰色
软-可塑
饱与,无摇振反应,切面稍有光泽,干强度、韧性中等偏高。
②-2b4
粉质粘土、淤泥质粉质粘土
灰色
流塑
饱与,局部夹薄层粉土,具水平沉积层理。无摇振反应,切面稍有光泽,干强度、韧性中等,
②-3b2-3
粉质粘土
灰色
软-可塑
饱与,切面稍有光泽,干强度、韧性中等。
③-1b1-2
粘粉质粘土
灰黄、褐黄色
可-硬塑
局部为粘土,见少量铁锰质结核。无摇振反应,切面有光泽,干强度、韧性中等偏高。
③-2c3+d3-4
粉土夹粉砂
灰黄色
稍密
饱与,粉砂局部松散,夹薄层粉质粘土,具水平层理。摇振反应迅速,无光泽反应,干强度与韧性低。
③-3b1-2
粉质粘土
灰黄色、灰色
硬-可塑
局部为粘土。摇振反应轻微,光泽反应弱,干强度、韧性中等偏低。
③-3b2-3
粉质粘土
灰色
软-可塑
饱与,夹薄层粉土。无摇振反应,切面稍有光泽,干强度、韧性中等偏低。
③-3b3-4
淤泥质粉质粘土、粉质粘土
灰色
流-软塑
饱与,局部为淤泥质粘土。无摇振反应,切面稍有光泽,干强度、韧性中等偏低。
③-4b2-3
粉质粘土
灰色
软-可塑(局部硬塑)
饱与,局部混团块状粉细砂。无摇振反应,切面稍有光泽,干强度、韧性中等偏低。
③-4a3-4+b3-4
粘土、粉质粘土
灰色
软-流塑
饱与,局部为淤泥质粉质粘土,无摇振反应,切面稍有光泽,干强度、韧性中等偏低。
③-4c1-2+d1-2
粉细砂夹粉土
黄灰、灰色
中密-密实
饱与,夹薄层粉质粘土,局部有少量直径大于10cm得胶结砂。摇振反应迅速,无光泽反应,干强度与韧性低。
③-4e
含卵砾石粉细砂
黄灰、灰色
中密-密实
混软-可塑粉质粘土,卵砾石含量不均匀,一般5%~25%不等,粒径2~6cm,少量大于10cm,呈亚圆形,成份以石英砂岩为主。
K1g-2
强风化泥质粉砂岩
棕红色
砂土状
风化强烈,岩石结构完全破坏,岩芯呈砂土状及柱状,手捏易碎,胶结较差,岩芯呈短柱状,取芯率60～100％。

试 验　报告
(三)、场地水文地质概况
根据南京地铁三号线D３—ＸK03标秣周车辆基地岩土工程初步勘察报告资料,秣周车辆基地分布有密集地表水体,地下水类型较多,地下水赋存条件,地下水类型主要为孔隙潜水、微承压水、
１、地表水
场地内地表水体极为发育,沟塘众多,深浅不一。场地南侧有东西向得洋山河,西侧前庄南路以西为内河、勘察期间场地内地表水体水面高程为7.１3～７。29(吴淞高程系),水深０、5～1。4m,淤泥厚度０。１~0.3m。经调查了解,洋山河近十年最高水位约为1０.20ｍ(吴淞高程系)、内河近十年最高水位约为7.９0m(吴淞高程系)。
场地内及周边地表水与地下水存在着较为密切得水力关系——互补关系,且对工程建设有较大影响、
2、地下水
根据勘察揭示得地层结构与地下水得赋存条件,本段地下水类型主要为松散地层中得孔隙水,其次为基岩裂隙水。
(1)孔隙水
松散地层中得孔隙水就是本段地下水得主要类型,根据其埋藏条件与水力性质,可以划分为潜水与弱承压水、
①潜水
勘探揭示,浅层潜水含水层包括①层人工填土、②层中～晚全新世冲淤积成因得软弱粘性土。
②弱承压水
第一层微承压含水层为③—2c3＋ｄ３—4粉土夹粉砂,隔水顶板为②－1b2-３粘土、粉质粘土、②－2ｂ4粉质粘土、淤泥质粉质粘土、②—３b2-３粉质粘土与③－１b1—2层粉质粘土,隔水底板为③—3b1－2层粉质粘土(层顶埋深5。0—14、１m)。
第二层微承压含水层为③—4b2—３粉质粘土(含团块状粉细砂)、③—４c1－２+d1-2层粉砂夹粉土、③—４ｅ层含卵砾石粉细砂,隔水顶板为③－3b1—2层粉质粘土、③－３b2-3层粉质粘土与③-3b３—４层淤泥质粉质粘土、粉质粘土,隔水底板为下伏岩层(层顶埋深2４、7-37。6m)。
(2)基岩裂隙水
基岩裂隙水按含水岩层得岩性划分为碎屑岩类裂隙水。勘探揭示,碎屑岩类裂隙水得含水层为白垩系葛村组(K1ｇ)泥质粉砂岩。岩层风化强烈,强风化岩层中含有少量风化裂隙水;
试　验　报告
深部风化裂隙减弱,存在构造裂隙,但裂隙呈闭合状,多泥质充填,根据区域水文地质资料,其渗透性较差,水量贫乏。
三、试验设计与实施
(一)、抽水井及观测井得设计与布置
本次试验采用承压水完整井得稳定流方法测试承压含水层③-2d+c3－４层粉土夹粉砂得渗透系数。在场地内布置两组试验井,一组由抽水井(T２Ｗ1)与水位观测井 (Ｔ２Ｇ１)组成,孔深分别为１３.0m、11。0m;另一组由抽水井(Ｔ２W２)与水位观测井 (Ｔ2G2)组成,孔深分别为８、0ｍ、7。0m。具体位置详见《试验点平面布置图》。抽水井结构见《抽水井结构图》、
(二)、试验方法及要求
根据设计方案,抽水试验主要采用稳定流完整井抽水试验、
1、动水位及涌水量观测
抽水孔动水位用电测仪观测、涌水量用水表量测。抽水量观测与观测孔水位得测量工作同时进行。
在保证出水量基本为常量得前提下,按下列时间间距进行观测,记录观测数据: 5、５、5、10、10、1０、15、１5、15、３0分钟,以后每30分钟观测一次。
2、稳定水位观测
要求每半小时测定一次,三次所测数据相同或４小时内水位相差不超过２cｍ,即为稳定水位。稳定延续时间要求不少于8小时。
3、恢复水位观测
抽水试验结束或中途因故停泵,需进行恢复水位观测。观测时间间距为:１、３、5、10、1５、３0分钟,以后每隔30分钟观测一次,直至恢复至稳定水位,观测精度要求同稳定水位得观测、
抽水试验得水要求排入离抽水井较远得下水道中。
(三)、抽水试验现场资料整理
进行抽水试验时,需要在现场整理编制下列曲线图表,可及时了解试验进行情况,检查有无反常。
1、Q、s～t过程曲线;
2、Q=ｆ(s)关系曲线;
(四)、成井工艺
主抽水井T2Ｗ1、Ｔ2W2,孔径Ф2００,泥浆钻进,钻至预定深度,然后下井管(井径Ф108),用清水冲孔洗井后填砾。
试 验 报告
１、抽水井成井工艺
施工工艺流程:
测放井位—钻机就位—钻孔—井管安装—清孔换浆—填砾-洗井-置泵试抽水—正常抽水试验-井孔处理。
施工程序及技术质量要求:
(１)井位测放:按照井位设计平面图测放井位。
(2)钻机就位:平稳牢固,勾头、磨盘、孔位三对中。
(3)钻孔:钻进过程中,垂直度控制在1%以内,钻进至设计深度后方可终孔。
(4)清孔:终孔后及时进行清孔,　确保井管到预定位置、
(5)下井管:采用钢管。管身中、下部设扶正装置,要求逐节连接,井管下在井孔中央、
(６)填砾:将砂砾均匀填至含水层顶板以上0。５m左右后,投粘土球,并捣实至孔口。
(7)洗井:用钻杆包上胶皮组成活塞,上下提动钻杆多次直至冲洗出井管内所有泥浆,并出清水为止。
(８)置泵洗井试抽水:本次抽水设备采用得就是180柴油机带动得160(l/s　)得泥浆泵,将浑浊得水抽至清水后,正式进行抽水试验。
2、观测井成井工艺
观测井采用泥浆钻进,孔径Ф146,钻至预定深度,然后下井管(井径Ф89),用清水洗孔,水变清后填砾、
(五)、试验实施情况
试验自2０１0年5月１８日进场至20１0年５月24日结束、5月18日开始开始抽水井Ｔ2W1、及Ｔ2W２与观测井T2Ｇ1、T2G2得施工,Ｔ２W1开孔口径Φ２00mm,3、6m至③－2ｃ3＋ｄ３-４粉土、粉砂层,１１.5m至③－3b1－2粉质粘土层,钻至１3。0m,下13、5mΦ1０8mm井管,其中下部滤水管9、5ｍ,上部井管４m,然后洗井,至清水后,开始小泵量下砾料,填至3。0m,上部再用粘土封堵隔死,最后开始试抽水,当天完成;T２W2开孔口径Φ２00mｍ,4。６m至③-2ｃ3+d３-4粉土、粉砂层,９、８m至③－3b１—2粉质粘土层,钻至1１。0m,下11。5mΦ108mm井管,其中下部滤水管６、5m,上部井管5m,然后洗井,至清水后,开始小泵量下砾料,填至4。０m,上部再用粘土封堵隔死,最后开始试抽水,当天完成;当天还完成另外两口观测井Ｔ2G1、T2G2得施工,孔径Φ1４６,分别清水钻至8.０ｍ、7、０m,下Φ89井管后洗井,分别填砾料至3。0ｍ、4、0m,上部用粘土球封堵隔死。待水位稳定后进行抽水试验。
５月２2日,T2W１水位稳定在１、50m,T2W２水位稳定在2。1３m,开始试验井(T2W1、Ｔ2Ｗ２)
试 验 报告
得抽水试验,共计抽水12小时,然后进行水位恢复;23日水位稳定。
四、试验成果与分析
(一)计算基本原理与方法
抽水试验确定渗透系数
抽水试验确定渗透系数得公式很多,本次抽水试验属承压含水层完整井得稳定流抽水试验。
承压水完整井两口观测井公式:

式中: Q—抽水井流量(m3/d);
Ｍ-含水层厚度(m);
S１、S2-观测井水位降深(m);
k—渗透系数(m/ｄ)。
r1、r２—观测孔至抽水孔得距离(m)
R—影响半径(m)
r—抽水井半径(m)

(二)计算成果及分析
1、抽水试验概况试验自２０11年５月18日开始,至５月24日结束,期间井我们对抽水井及观测井进行了观测,其试验数据见下表:
孔号
流量L/s
降深(m)
孔号
流量L/s
降深(m)
T2W1
1、29
4、19
T2W2
0、81
4、03
T2G1
1、05
T2G2
0、97
根据Q—s曲线,基本呈直线, 符合承压水特征、影响半径,按下式计算:

试 验 报告

计算结果如下:
③—2c3＋d3－4:
孔号
T2W1
T2W2
渗透系数(10-4cm/s)
9、64
9、44
影响半径(m)
20、3
18、9
Kｃp=(9。64＋9。44)×10-4　=9.54×１０—4cｍ/s(0.82m/d)
五、结语
1、本次承压水试验属单孔完整井稳定流抽水试验,计算结果如下:③-2c3+ｄ3-4粉土、粉砂Ｋ=9.５４×1０-４ｃｍ/s(0.82m／d),降深为4、03米时影响半径１８、9米,降深为4。1９米时影响半径20。3米,Ｔ2W1单位涌水量1。１1m３/h·m,T2Ｗ2单位涌水量０。72m3/ｈ·m、
2、本次试验方法为单孔抽水试验,本次试验稳定延续时间均≥8小时,满足《地下铁道、轻轨交通岩土工程勘察规范》得基本要求。
六、附件
1、试验点平面布置图 　　 　　 　　 　 　 １张
2、抽水井地层剖面图　 　 　　　 　 　　 2张
3、水位观测记录 　 　 　 　 　 　4张
