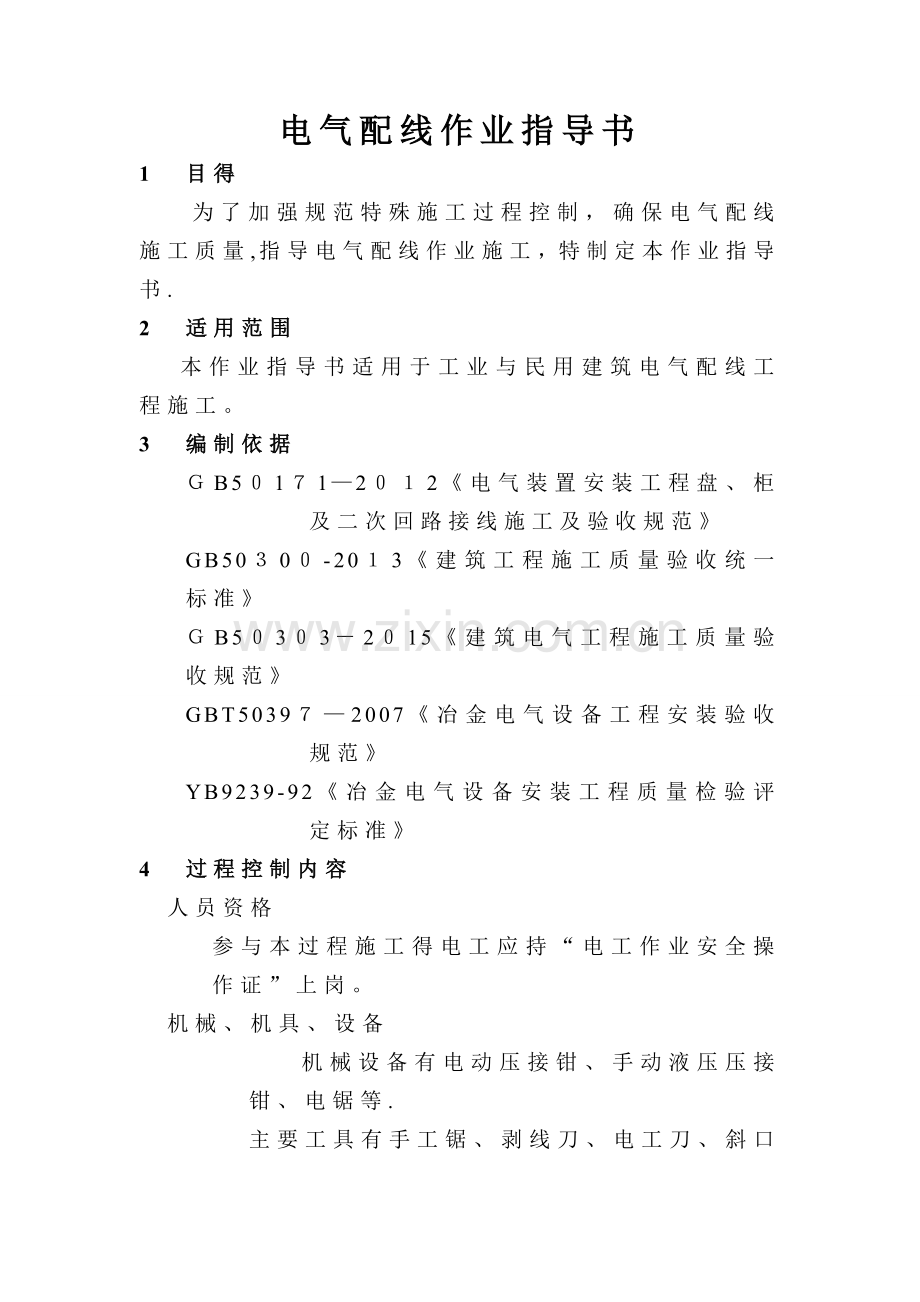

电气配线作业指导书
1 目得
为了加强规范特殊施工过程控制，确保电气配线施工质量,指导电气配线作业施工，特制定本作业指导书.
2 适用范围
本作业指导书适用于工业与民用建筑电气配线工程施工。
3 编制依据
ＧB5０1７1—2０１2《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
GB50３0０-20１3《建筑工程施工质量验收统一标准》
ＧB5０3０3－2０15《建筑电气工程施工质量验收规范》
GBT5039７—2007《冶金电气设备工程安装验收规范》
YB9239-92《冶金电气设备安装工程质量检验评定标准》
4 过程控制内容
人员资格
参与本过程施工得电工应持“电工作业安全操作证”上岗。
机械、机具、设备
机械设备有电动压接钳、手动液压压接钳、电锯等.
主要工具有手工锯、剥线刀、电工刀、斜口钳、剥线钳、手压压线钳、套筒扳手、活动扳手、螺丝刀等.
作业条件
电气设备盘、柜安装应经验收合格。
电气盘、柜下方电缆走线架已安装固定好，电缆已整理绑扎好。
对照电缆表，校核盘、柜内进出电缆得编号、型号、规格,均应符合设计要求。
盘、柜内端子板应固定牢靠、无损坏，绝缘良好.
材料
电线、电缆得芯线连接金具规格应与芯线得规格适配,且不得采用开口端子。
工艺、操作要领
施工工艺流程图(见附图１)
按照配线图施工，接线准确无误.
电缆引入盘内应排列整齐、避免交叉、走向合理。
电缆在柜内固定应牢固,不能使盘内端子板受到机械应力.
电缆自柜内底板向上１00mm处开剥，剥开后填充物应去除，线芯应回开无绞绕，剥口处用黑胶布缠绕.
电缆标识根据业主与监理单位要求,可采用张贴纸制电缆标签或电缆挂牌得形式
纸制电缆标签用油性笔(有条件时采用计算机打印）注明电缆编号、始终端设备名称或编号及电缆规格型号，自电缆剥开处向下10～15mm用透明胶布包在电缆上，标签向外。
　电缆挂牌宜采用椭圆形塑料牌,用油性笔写明电缆编号、始终端设备名称或编号及电缆规格型号。再用棉绳绕挂在电缆剥开后黑胶布缠绕处。
屏蔽电缆得铜屏蔽层在电缆剥开处用不小于BVR－5０0V　1、0mm2得黄绿线引出,接在柜内专用得接地排上。
控制电缆配接:
多股线要压终端接头后接进端子。每个端子单侧接线不得超过2根。备用芯线应留用适当余量并用绝缘胶布包裹后顺置在线槽内，电缆备用线留好长度,端头用胶布包扎,在端头处做好标识,挂上标有电缆号得牌子.
每根电缆所用芯线都应用号码管根据设计要求标识线号，号码管规格大小应与所配芯线截面相匹配，标识宜采用专用打号机打印。
号码管打印时（以电装公司统一采购得打号机，具体型号为ＬM—350AⅡ型为例进行设置)，打号机设置统一为:字符大小（ＳIZE)设置为“M”(中号字）；字符宽度（WIDTH)设置为“STD”(标准)；字符间距（C／ＣPC）设置为“STD”　(标准）；号码管长度（ＰIＴＣH)设置为“20、０mm”。若线号较长,号码管打印长度不足时可将字符间距(Ｃ／ＣPＣ)调整为“CLS”（紧凑)， 穿号码管时号码管字符方向统一。
芯线接好后，宜用手拉拽一下确认芯线配接就是否牢固，以免有虚接现象.
配线结束后，需要全面整理线槽内得芯线，用扎带将其绑扎成束,宜每隔150~200mｍ绑扎一处。、
动力电缆配接：
接线鼻子必须选用缆芯配套得,不得采取削减或增填缆芯股线得方法凑合。
　压膜尺寸应与缆芯截面相配合,且压接应一次压成,压好后其表面得凸棱等应除净。
接线端子与电气设备连接相序应正确可靠,连接螺栓应用力矩扳手进行紧固,紧固得力矩应根据螺栓规格来进行选定.(可参见下表）
螺栓规格
力矩值(N·ｍ）
螺栓规格
力矩值(N·ｍ）
M８
8、８～１0、８
M1０
17、7～22、６
M１2
3１、４~3９、2
Ｍ14
51、0～60、8
M16
78、5～9８、1
M18
9８、0～１27、4
M20
156、９～196、2
M24
27４、６～３43、2
力矩扳手紧到位后用记号笔从螺杆头部画一条线至平垫处,作为螺栓已经进行紧固得标识.
用相色胶布（黄、绿、红、兰）对不同得相线进行标识：可在电缆铜芯剥开处往下1５0~250mm处绕包数圈作为电缆相序得标识。
相色标识
150~250mm

注:一般不宜在端子压接处包绕。

配接完成后用手左右扳动一下电缆,用以确认接线就是否牢固可靠
芯线与电器元件间无论采用螺栓连接、插接、焊接还就是压接等都应保证良好得电气连接,接头牢固不松动。
质量要求
电缆排列整齐,绑扎固定牢固、美观，导线绝缘符合要求。
配线准确,连接可靠,标识齐全一致、清晰。
环境影响控制
工作结束离开现场,电缆余料清理并带离现场,收归至工程废弃物统一堆放点，不得随意丢弃。
安全与作业人员防护
作业人员禁止单独作业，至少两人以上。
所有施工人员劳防用品必须正确使用。
电气室内配线时，其她无关设备、开关不得随意触碰扳动。
5 记录
《电缆头制作、接线与线路绝缘测试检验批质量验收记录表》(见附表1）
《电气配线工程质量检验评定表》（见附表2)
附图1
电缆整理绑扎完毕
电缆外绝缘与内填充物剥除
电缆挂牌
线芯回顺、理直
压接终端端子
屏蔽层引出
接线
柜内线芯整理绑扎
收尾

附表１
电缆头制作、接线与线路绝缘测试检验批质量验收记录表
GB50303—20１5
060106□□
０60２05□□
060306□□
060407□□
０60506□□
０60607□□
单位(子单位）工程名称

分部(子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理（建设)单位
验收记录
主控项目
1
高压电力电缆直流耐压试验
第18、１、１条

2
低压电线与电缆绝缘电阻测试
第18、１、2条

3
铠装电力电缆头得接地线
第１8、1、3条

4
电线、电缆接线
第18、1、４条

一般项目
5
芯线与电器设备得连接
第1８、2、1条

6
电线、电缆得芯线连接金具
第1８、2、2条

７
电线、电缆回路标记、编号
第18、２、3条

施工单位检查评定结果
专业工长（施工员)

施工班组长

项目专业质量检查员： 　 　 　 　　　　　 　 　 　 年　　 月 　日
建立(建设）单位验收结论
监理工程师:
（建设单位项目专业技术负责人） 　　 　　　　 　 年 月 日
附表2
电气配线工程质量检验评定表
单位工程名称:ﻩ 施工单位： 　　 　 　 　 　
分部工程名称: ﻩ ﻩﻩ ﻩ施工日期:ﻩﻩ年ﻩﻩ月 ﻩ日
保证项目
项 　 　　 　目
质 　 量 情 　 　 况
１
线间与线对地间得绝缘电阻值必须大于0、5MΩ。

2
电线、电缆接线必须准确牢固。并联运行得电线或电缆得型号、规格、长度与相位应一致.

3
盘柜内芯线不应有接头,且芯线无损伤.

基本项目
项 目
质　 　量 　 情 况
等 　级
１
2
3
4
５
6
7
８
9
10
１
电缆标识清晰、齐全，编号准确。

2
电缆排列整齐、无交叉。

3
芯线连接端子规格与芯线规格适配

４
每侧端子接线不多于2芯

允许偏差项目
项 　 目

实 测 偏 差 值（mm)
1
2
3
4
５
6
７
8
9
10
１

２

３

４

5

6

检查结果
保　证 项 目
基 本 项 目 　 　 检查　 　 项,其中优良 　　 　项，优良率 %
允许偏差项目 　 实测 　 　 点，其中合格 　 　点，合格率 　%
评定等级
工　程 负 责 人：
工 　 长：
班 　 　组 　长：
核
定
等
级
质量检查员：
　 　 　年 　 月 　 日
　　　　 　 　 　 　 　 　 　　 　　冶金部工程质量监督总站监制
