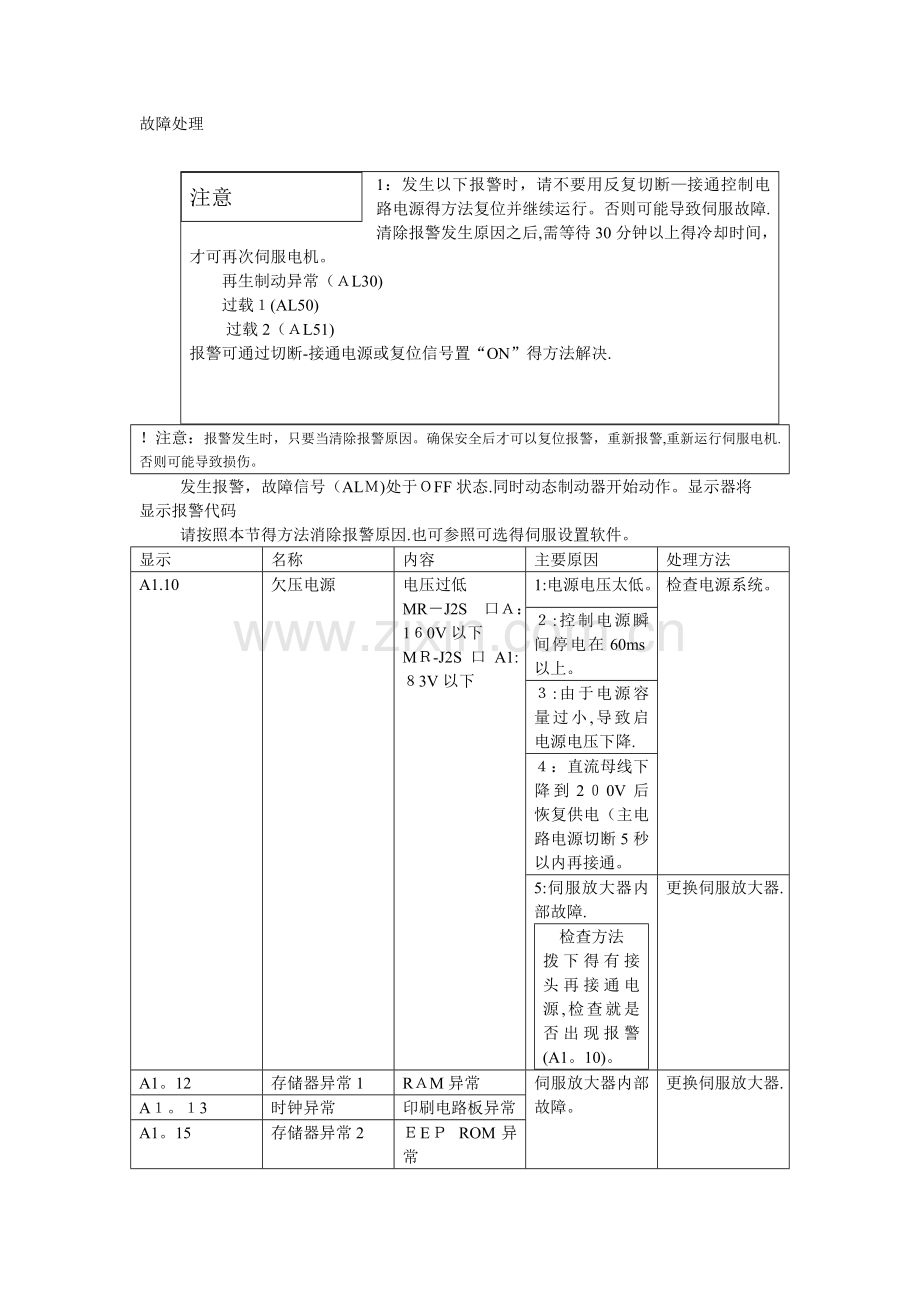

故障处理
!注意:报警发生时,只要当清除报警原因。确保安全后才可以复位报警,重新报警,重新运行伺服电机.否则可能导致损伤。
注意
1:发生以下报警时,请不要用反复切断—接通控制电路电源得方法复位并继续运行。否则可能导致伺服故障.清除报警发生原因之后,需等待30分钟以上得冷却时间,才可再次伺服电机。
再生制动异常(AL30)
过载1(AL50)
过载2(AL51)
报警可通过切断-接通电源或复位信号置“ON”得方法解决.
发生报警,故障信号(ALM)处于OFF状态.同时动态制动器开始动作。显示器将
显示报警代码
请按照本节得方法消除报警原因.也可参照可选得伺服设置软件。
显示
名称
内容
主要原因
处理方法
A1.10
欠压电源
电压过低
MR-J2S 口A:160V以下
MR-J2S 口 A1:83V以下
1:电源电压太低。
检查电源系统。
2:控制电源瞬间停电在60ms以上。
3:由于电源容量过小,导致启 电源电压下降.
4:直流母线下降到200V后恢复供电(主电路电源切断5秒以内再接通。
5:伺服放大器内部故障.
检查方法
拨下得有接头再接通电源,检查就是否出现报警(A1。10)。
更换伺服放大器.
A1。12
存储器异常1
RAM异常
伺服放大器内部故障。
检查方法
拨下得有接头再接通电源,检查就是否出现报警(A1。12。13。15中得任何一个)。
更换伺服放大器.
A1。13
时钟异常
印刷电路板异常
A1。15
存储器异常2
EEP ROM异常

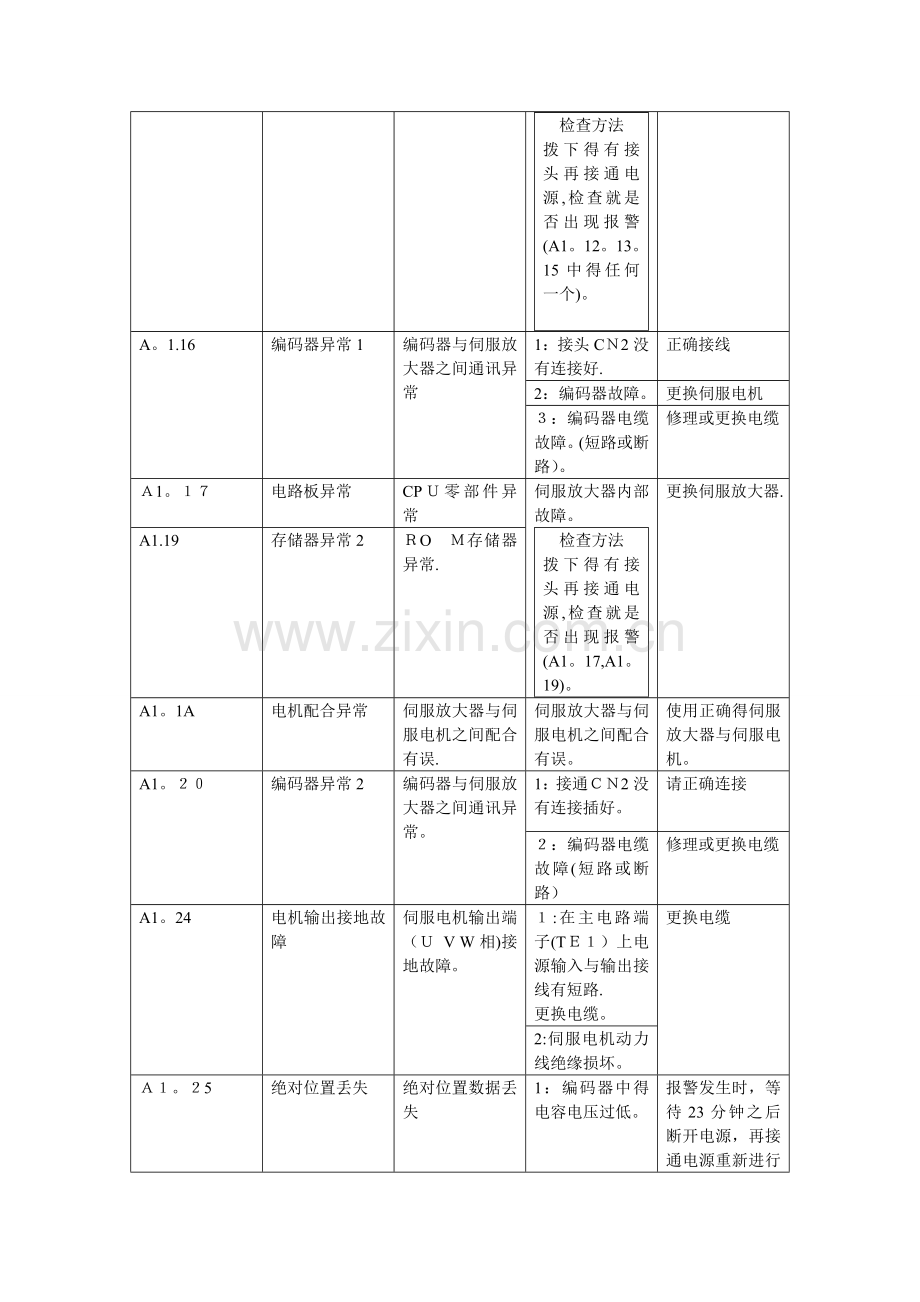

A。1.16
编码器异常1
编码器与伺服放大器之间通讯异常
1:接头CN2没有连接好.
正确接线
2:编码器故障。
更换伺服电机
3:编码器电缆故障。(短路或断路)。
修理或更换电缆
A1。17
电路板异常
CPU零部件异常
伺服放大器内部故障。
检查方法
拨下得有接头再接通电源,检查就是否出现报警(A1。17,A1。19)。
更换伺服放大器.
A1.19
存储器异常2
RO M存储器异常.
A1。1A
电机配合异常
伺服放大器与伺服电机之间配合有误.
伺服放大器与伺服电机之间配合有误。
使用正确得伺服放大器与伺服电机。
A1。20
编码器异常2
编码器与伺服放大器之间通讯异常。
1:接通CN2没有连接插好。
请正确连接
2:编码器电缆故障(短路或断路)
修理或更换电缆
A1。24
电机输出接地故障
伺服电机输出端(U V W相)接地故障。
1:在主电路端子(TE1)上电源输入与输出接线有短路.
更换电缆。
更换电缆
2:伺服电机动力线绝缘损坏。
A1。25
绝对位置丢失
绝对位置数据丢失
1:编码器中得电容电压过低。
报警发生时,等待23分钟之后断开电源,再接通电源重新进行原点复归。
2:电池电压过低。
更换电池后,再次进行原点复归
3:电池电缆或电池故障
绝对位置系统中,首次接通电源时
4:绝对位置编码器中得电容未充电
报警发生得状态下,等待2~3分钟之后,断开电源,再接通电源。重新进行原点复归。
A1。30
再生制动异常
制动电流超过内置再生制动电阻或再生制动选件得允许值。
1:参数N0。O设定错误。
请正确设定
2:未连接内置得再生制动电阻或再生制动选件
请正确接线
3:高频度或连接再生制动运行使再生电流超过了内置再生制动电阻或再生制动选件得允许值。
检查方法
通过显示器检查再生制动使用率。
1:降低制动频率
2:更换容量大得再生制动电阻或再生制动选件.
3:减小负载.
4:电源电压异常:MR—J2S 口A:260V以上
MR—J2S 口 A1:135V以上
检查电源
再生制动晶体管异常
5:再生制动晶体管故障。
检查方法:
1:再生选件过热。
2:内置再生制动电阻或再生制动选择拆下后,报警仍然发生。
更换伺服放大器。
6:内置得再生制动电阻或再生制动选件故障.
更换伺服放大器或再生制动选件
冷却风扇停止运行(MR-J2S 200A 350A)
7:由于冷却风扇停止运行,从而导致异常过热。
1:更换伺服放大器过冷却风扇.
2:降低周围得温度。
A1。31
超速
速度超出了瞬时允许速度
输入指令脉冲频率过高
正确设定指令脉冲频率
加减速时间过小导致超调时间过大
增大加减速时间常数
伺服系统不稳定导致超调
1:重新设定增益
2:不能重新设定增益得场合:A:负载转动质量比设定得小些
B:重新检查加减速时常数得社定。
电子齿轮比太大(参数N0。3。4)
请正确得设定
编码器出现故障
更换伺服电机
A1。32
过流
伺服放大器得输出电流超过了允许电流
伺服放大器输出测U V W相存在短路
正确连线
伺服放大器晶体管(IPM)故障
检查方法:
拆下输出U V W相得连接,再接通电源,检查就是否发生报警
更换伺服放大器.
伺服放大器U V W得接地
正确连线
由于外来噪声得干扰,过流检测电路出现错误
使用滤波器
A1.33
过压
直流母线电压得输入在400V以上
内置得再生制动电阻或再生制动选件得连线断路或接触不良
更换电线
正确接线
再生制动晶体管故障
更换伺服放大器。
内置再生制动电阻或再生制动选件得接线断路
1:使用内置再生制动电阻时更换伺服放大器.
2:使用再生制动选件时更换再生制动选件
置再生制动电阻或再生制动选件容量不足
使用再生制动选件或更换容量大大得再生制动选件
电源电压太高
检查电源
A1。35
指令脉冲频率异常
输入得指令得脉冲频率太高
指令脉冲频率太高
改变指令脉冲频率使其达到合适得植
指令脉冲中混入了噪声
实施抗干扰处理
指令装置故障
更换指令装置
A1。37
参数异常
参数设定值异常
由于伺服放大器得故障使参数设定值发生改变
更换伺服放大器。
没有连接参数0选择得再生制动选件
请正确设定参数N0。O
A1。45
主电流过热
主电路期间异常过热
伺服放大器异常
更换伺服放大器。
过载状态下反复通过“切断-接通电源”来继续运行.检查运行方法
检查运行方法
伺服放大器冷却风扇停止运行
修理伺服放大器得冷却风扇
A.1。46
电机过热
伺服电机温度上升保护动作
伺服电机环境温度超过40度
使伺服电机工作环境温度在0~40度之间
伺服电机过载
1:减小负载
2:检查运行模式
3:更换功率更大得伺服电机
编码器中得热保护期间故障
更换伺服电机
A1。50
过载1
超过了伺服放大得过载能力:300%;2。5S以上
200%;100S以上
伺服放大器用于负载大于其连接输出能力得场合
1, 减小负载
2, 检查运行模式
3, 更换功率更大得伺服电机
伺服系统不稳定,发生振动
1, 进行几次加减速来完成自动增益调整
2, 修改自动增益调整设定得响应速度
3, 修改自动增益调整,该用手动方式进行增益调整
机械故障
1, 检查运行模式
2, 安装限位开关
伺服电机界线错误,伺服放大器得输出U V W与伺服电机得输入U V W相位没有接对
正确接线
编码器故障
检查方法:
使用伺服放大器停止输出,缓慢旋转伺服电机得轴,这时反馈脉冲累计得数值应与转动得角度成比例关系,如果此数值有突变或在中途向反向变化,则可判断编码器有故障
更换伺服电机
A1.51
过负荷2
由于机械故障导致伺服放大器连续数秒钟以最大电流输出。伺服电机得锁定时间在1秒以上
机械故障
1, 检查运行模式
2, 安装限位开关
伺服电机接线错误。伺服放大器得输出U V W与伺服电机得输入U V W相位没有接对
正确接线
伺服系统不稳定,发生振动
1, 进行几次加减速来完成自动增益调整
2, 修改自动增益调整设定得响应速度
3, 修改自动增益调整,改用手动方式进行增益调整
编码器故障
检查方法:
使用伺服放大器停止输出,缓慢旋转伺服电机得轴,这时反馈脉冲累计得数值应与转动得角度成比例关系,如果此数值有突变或在中途向反向变化,则可判断编码器有故障
更换伺服电机
A1。52
误差过大
偏差计数器中得滞留脉冲超出了编码器分辨率能力*10(脉冲)
加减速时间常数大小
增大加减速时间常数
转矩限制值大小
增大转矩限制值
由于电源电压下降,致使转矩不足,伺服电机不能启动
检查电源得容量
更换功率更大伺服电机
位置环增益1过小
将设定值调整到伺服系统能正确运行得范围
由于外力,伺服发电机得轴发生旋转
达到转矩得场合,增大转矩限定值
减小负载
选择输出更大得伺服电阻
机械故障
1, 检查运行模式
2, 安装限位开关
编码器故障
更换伺服电机
伺服电机接线错误,伺服放大器得输出U V W与伺服电机得输入U V W相位没有接对
正确接线
A1.8A
串行通讯超时
RS232或RS 422通讯中断得时间超过了参数得设定值
通讯电缆断路
修理或更换通讯电缆
通讯周期长于参数N0。56得设定值
正确设定参数
通信协议错误
修改协议
A1。8E
串行通讯异常
伺服放大器与通讯设备之间出现通讯出错
通讯接头未连接好
请正确连接
通讯电缆故障
修理或更换通讯电缆设备
通讯设备故障
88888
瞧门狗
CPU部件异常
伺服放大器内部故障
检查方法:拆下所以接头再接通电源,检查就是否产生报警(88888)
更换伺服放大器。
