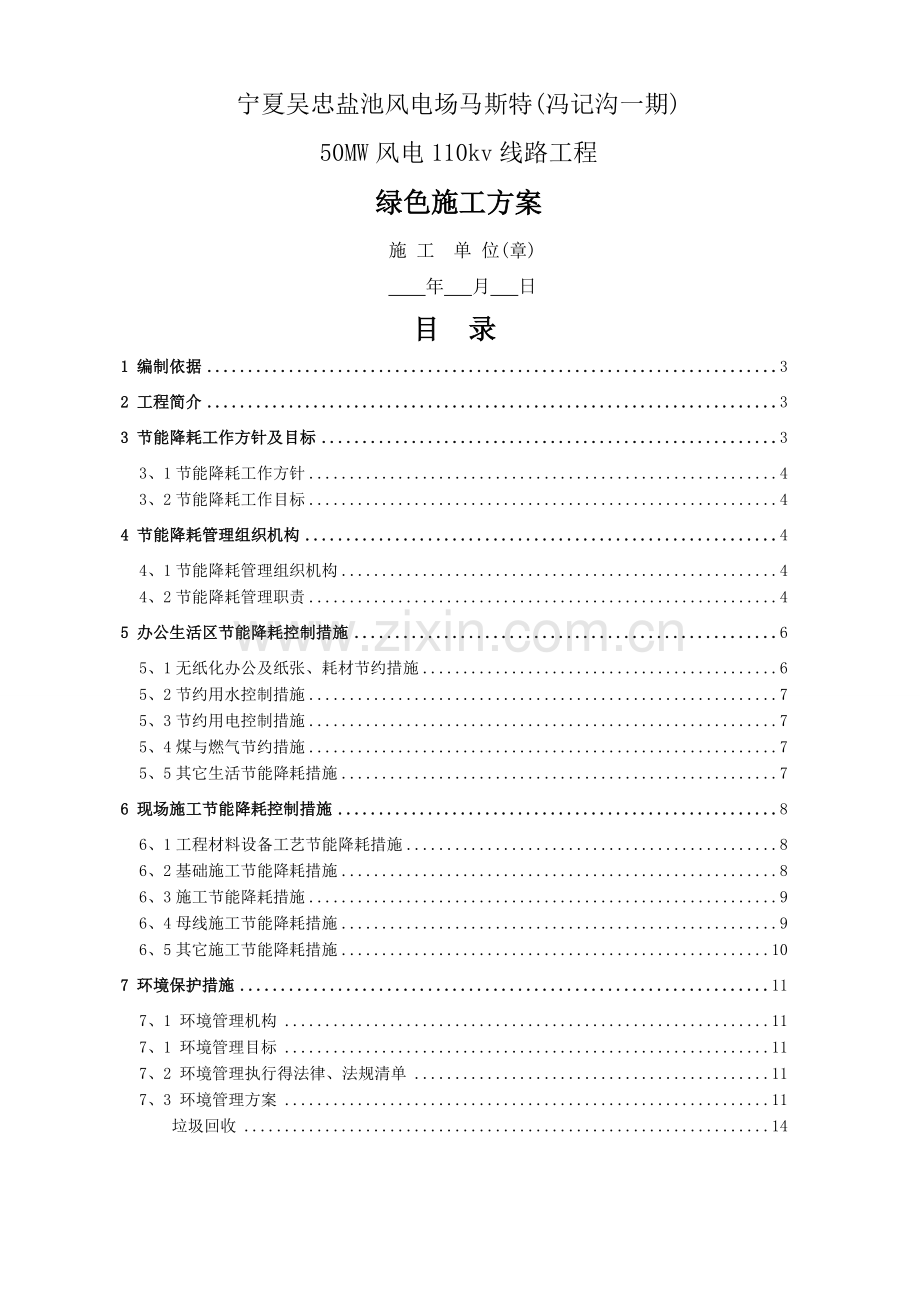

输变电工程线路工程绿色施工方案(新版).doc

宁夏吴忠盐池风电场马斯特(冯记沟一期)
50MW风电110kv线路工程
绿色施工方案
施 工 单 位(章)
年 月 日
目 录
1 编制依据 3
2 工程简介 3
3 节能降耗工作方针及目标 3
3、1节能降耗工作方针 4
3、2节能降耗工作目标 4
4 节能降耗管理组织机构 4
4、1节能降耗管理组织机构 4
4、2节能降耗管理职责 4
5 办公生活区节能降耗控制措施 6
5、1无纸化办公及纸张、耗材节约措施 6
5、2节约用水控制措施 7
5、3节约用电控制措施 7
5、4煤与燃气节约措施 7
5、5其它生活节能降耗措施 7
6 现场施工节能降耗控制措施 8
6、1工程材料设备工艺节能降耗措施 8
6、2基础施工节能降耗措施 8
6、3施工节能降耗措施 9
6、4母线施工节能降耗措施 9
6、5其它施工节能降耗措施 10
7 环境保护措施 11
7、1 环境管理机构 11
7、1 环境管理目标 11
7、2 环境管理执行得法律、法规清单 11
7、3 环境管理方案 11
垃圾回收 14
绿色施工方案
1 编制依据
1、《中华人民共与国节约能源法》;
2、《国务院关于印发节能减排综合性工作方案得通知》;
3、《建设部关于落实〈国务院关于印发节能减排综合性工作方案得通知〉得实施方案》;
4、《国务院关于加强节能工作得决定》;
5、《节约用电管理办法》;
6、《关于认真贯彻国家节能减排政策作好规范企业经营活动得通知要求》;
7、参照《国家电网公司节能与环境保护技术监督规定(试行)》;
8、《关于全面开展“资源节约型、环境友好型,新技术、新材料、新工艺”试点输电线路建设得通知》;
9、《关于进一步加强“两型三新”输电线路工程建设试点工作得通知》;
10、参照《国家电网公司“两型三新”线路设计建设导则》。
2 工程简介
宁夏吴忠盐池风电场马斯特(冯记沟一期)50MW风电110kv线路工程,位于宁夏回族自治区吴忠市盐池县冯记沟镇境内,起点为冯记沟110kV升压站,终点为宋堡330kV变电站110kV进线构架。本工程除钻(穿)越宋慧、宋大110kV线路采用电缆穿管直埋外,其余段采用单回路架空架设,新建线路全长1*8、837km(架空)+1*0、304km(电缆)。
本工程选用2*JL/G1A300/2548/7钢芯铝绞线,双分裂垂直布置,子导线分裂间距400mm,地线采用两根24芯OPGW光纤复合架空地线,电力电缆采用JLW0364/1101*630型铜缆。
3 节能降耗工作方针及目标
3、1节能降耗工作方针
˜ 以人为本,坚持可持续发展;
˜ 实施精细化管理,提高管理效能;
˜ 技术创新、安全可靠、经济合理;
˜ 加强宣传教育,严格绩效考核;
˜ 全范围、全工序、全过程得推行节能降耗;
˜ 全面推进“资源节约型、环境友好型”绿色工程建设。
3、2节能降耗工作目标
˜ 余土处置合格率100%,减少对耕地、林地得占用与破坏;
˜ 合理选择小运路径、施工场地,减少树木砍伐;
˜ 动力伞放线等新技术落实率100%;
˜ 严格管理,减少材料损耗,在控可控率100%,杜绝浪费;
˜ 推行无纸化办公,减少纸张、耗材使用,杜绝浪费;
˜ 严格控制水、电、煤气使用指标,在控可控率100%,杜绝浪费;
˜ 工完、料净、场地清,减少对能源资源得次生损耗。
4 节能降耗管理组织机构
根据公司输电线路工程现场建设管理大纲,为全面提高我标段节能降耗管理水平,树立公司输变电工程“资源节约、环境友好”得品牌形象,我项目部成立节能降耗组织管理体系,全面领导与组织节能降耗管理工作。
4、1节能降耗管理组织机构
节能降耗管理工作在公司领导小组得全面领导、指导下,成立以项目经理为组长,项目总工为副组长得项目部节能降耗管理小组,项目部各部门、施工队、运输队与材料站及各主要负责人均为小组成员。节能降耗管理组织机构见下图。
4、2节能降耗管理职责
序号 表31序号
职 务
职 责
1
公司领导
小组
◇ 对节能降耗管理工作负领导责任。
◇ 确定项目部节能降耗管理组织机构,并对项目节能降耗管理工作提出要求。
◇ 督促、检查项目部得节能降耗管理工作。
2
项目经理
◇ 项目经理就是工程节能降耗管理第一责任人,对节能降耗管理工作负全面领导责任。
◇ 建立本工程节能降耗管理体系,并保证其正常运作。
◇ 批准节能降耗管理措施或办法。
3
公司技术处
◇ 对本项目得节能降耗管理工作进行监督、指导。
◇ 审核项目节能降耗管理文件。
◇ 组织对本工程得节能降耗管理进行检查。
4
项目总工
◇ 对本工程节能降耗技术工作负直接领导责任。
◇ 负责组织现场节能降耗管理得规划、设计,组织编写并审核节能降耗管理措施、办法。
◇ 监督检查节能降耗管理体系运行得有效性。
◇ 组织节能降耗管理得布置、检查,督促整改落实。
5
项目综合管理员
◇ 就是现场节能降耗直接管理者。
◇ 负责职工与劳务工节能降耗得培训、考试。
◇ 负责制定节能降耗指标计划,建立节能降耗台帐,组织内部检查与考核工作。
◇ 负责监督、检查本项目施工现场节能降耗措施得实施情况,对不满足节能降耗要求得提出整改措施,并监督执行。
6
项目技术员
◇ 就是现场节能降耗直接管理者。
◇ 参与节能降耗施工规划,编写节能降耗施工方案、措施。
◇ 负责监督、检查施工现场节能降耗措施得实施情况。
7
材料站长
◇ 材料站节能降耗管理得第一责任人。
◇ 贯彻执行本工程节能降耗管理制度及措施。
◇ 支持材料站专员得节能降耗监察工作。
◇ 负责材料站得节能降耗管理工作。
8
施工队长
◇ 本队节能降耗管理得第一责任人。
◇ 贯彻执行本工程节能降耗管理制度及措施。
◇ 负责每天班前会对节能降耗工作得布置与班后会得总结。
◇ 支持施工队专员得节能降耗监察工作。
9
现场负责人
◇ 施工现场得指挥者,对施工现场得节能降耗行为负直接责任。
◇ 熟悉作业现场得节能降耗管理要求,进行现场布置与保持。
10
施工人员
◇ 认真学习并自觉执行节能降耗管理有关制度、规定与措施。
◇ 保护节能降耗管理设施,对节能降耗管理工作提出合理化建议。
5 办公生活区节能降耗控制措施
5、1无纸化办公及纸张、耗材节约措施
5、1、1、为减少电能、纸张、耗材等能源资源得消耗,在项目部推行电子无纸化办公。利用计算机、应用软件、通信网络等软硬件设施,组建项目部内部局域网,并连接到外部INTERNET网络。实现项目部内部文件校对、审批无纸化流转程序,并将项目部对公司、业主、监理、设计等单位得一般性外部文件用电子邮件代替各类纸类公文(有签字盖章特殊要求及归档要求得除外)。
5、1、2、按照档案整理得标准要求,项目部统一采购70g/m2标准纸张,杜绝奢侈浪费。
5、1、3、硒鼓、墨盒等打印机耗材,宜采用可重复灌注得产品,提高其利用率。
5、1、4、对次要得非规范性文件,可采用废弃清洁纸张得背面统一打印。
5、1、5、应尽量使用再生纸,废弃得纸张、耗材盒等分别盛放、定期统一回收。
5、2节约用水控制措施
5、2、1、应加大节约用水宣传教育,在厨房、卫生间等重点用水部位张贴明显得国家节水标志。
5、2、2、用水后应将龙头关严,严禁“长流水”现象得发生。
5、2、3、出水龙头应一律使用质量部门认可得陶瓷片节能龙头,厕所马桶应采用节水马桶。
5、2、4、由后勤负责人对各处得阀门与水龙头进行不定期检查与随时巡查,杜绝跑、冒、滴、漏浪费现象得发生,发现后应立即进行修理与更换损坏部件。
5、2、5、加强开发水得循环二次利用,例如:利用洗衣水冲厕、更换养鱼池得水浇花等。
5、2、6、提倡使用水桶打水洗车,严禁使用水管长开冲洗车辆。
5、3节约用电控制措施
5、3、1、项目部各单位要有专人经常检查、维修用电设备,保证安全节约用电。
5、3、2、楼道灯应尽量使用声光控开关,以做到节约用电。
5、3、3、工作人员要养成随手关灯得良好习惯,做到人走灯灭。
5、3、4、夜间因保卫工作需要照明得地点,在不使用声光控开关时,天亮时应及时关闭,杜绝“长明灯”。
5、3、5、生活电器设备在采购时认准“中国能效标识”,尽量选用节能产品。
5、3、6、在可能使用节能灯得地方应尽量使用节能灯,以节能降耗,减少用电量。
5、3、7、电脑、打印机等长期不使用时应及时关闭电源。
5、4煤与燃气节约措施
5、4、1、在采购时应采购低硫、高燃烧值得优质煤炭,力争达到高效低耗。
5、4、2、各单位使用得液化石油气,在购买时应检查角阀关紧得密实度,发现不严得要拧紧关严,关不严得要向商家更换。
5、4、3、各单位应有专人负责对本部门使用得燃气管道(公共天然气管道与本部门自建得液化石油气管道)随时进行检查,防止漏气现象发生,避免泄漏浪费。
5、4、4、无论就是天然气或液化石油气得使用者,都必须做到随用随开,不用即关,杜绝“干烧”、“空燃”。
5、4、5、罐装液化石油气未经批准不得借与外单位与私人使用。
5、4、6、生活用热水应当用太阳能热水器、沼气炉等清洁新能源取代电热器与煤气热水器,达到节能环保得目得。
5、5其它生活节能降耗措施
5、5、1、餐厅日常采买应限制使用塑料袋,采用布袋、竹篮等无污染、可重复利用得储纳容器。若特殊条件下不得不使用塑料袋得,应采用可降解型材料。
5、5、2、对内部员工严禁使用一次性筷子、纸杯、纸碗等消耗品,对外也应限制使用。
5、5、3、应尽量减少空调得使用,选择功率匹配得空调,合理设定空调温度。
6 现场施工节能降耗控制措施
6、1工程材料设备工艺节能降耗措施
6、1、1、工程施工用得水泥,应根据合同与设计要求,依照实验室出具得配合比试验报告,综合考虑使用数量、价格、运输、小运、人工搬运、材料站场占地等多项因素选择决定采用P、O 425标号水泥。
6、1、2、所有得材料在满足设计要求得情况下,尽可能选择总体平均运距较近得厂家生产得产品,以降低附加运输成本。
6、1、3、在原材料招标采购时,将能耗作为一项重要控制指标进行考虑。
6、1、4、采用新材料、新设备、新工艺时必须进行技术经济比较分析与环保评价,综合考虑其经济效益与环境效益。
6、1、5、加强全过程跟踪管理,杜绝材料浪费,合理控制损耗系数。
6、1、6、工程完成后,应对未用完得剩余损耗部分材料进行统一回收,上缴入库,登记台帐,不得随意处置。
6、1、7、依据分析计算考虑适当得安全系数后选择工器具。尽可能得选择新型低能耗设备。合理配置,在满足功率输出及安全系数得前提下,严禁以大代小,“大马拉小车”,造成能源资源得浪费。
6、1、8、积极采取各种措施,降低设备、工器具能耗。
6、1、9、尽可能得采用成熟得新工艺进行施工,如动力伞展放导引绳等。
6、2基础施工节能降耗措施
6、2、1、基坑开挖时应严格控制坑口尺寸,尽可能减少对自然原状土得破坏。
6、2、2、基坑开挖时应按照设计要求进行生、熟土堆放,严禁顺势向山坡下丢弃,以免造成对林地、山地得破坏,发生水土流失。
6、2、3、基坑开挖时应经常检查基坑断面尺寸与坑得竖直度,防止因基坑跑偏、超深、超大造成得混凝土量超方,浪费能源资源。
6、2、4、雨季施工应采取护壁等防护设施,防止塌方带来得返工及材料、混凝土浪费。
6、2、5、基础用砂石、水泥等材料,应根据基础方量、实际基坑开挖情况并考虑一定损耗后确定实际运至施工现场得材料量,避免超量过多造成得运力、材料等能源资源得浪费。
6、2、6、砂石、水泥材料在运输过程中应覆盖毡布,防止发生扬尘。
6、2、7、施工中应就近取用洁净水,不能“舍近求远”。
6、2、8、钢筋等材料应按需截取,避免浪费。科学计算、合理分配,尽可能得减少焊接接头。
6、2、9、材料在转运过程中,应做好场地铺垫工作。砂石、水泥应铺垫彩条布,防止底层遗弃造成得材料浪费与土地污染。钢筋、地脚螺栓、插入角钢等应铺垫枕木,防止发生锈蚀,产生浪费。
6、2、10、现场基础浇筑过程中控制好配合比,杜绝材料浪费。
6、2、11、回填完毕后应将剩余得回填土统一收拢平整并夯实,将基面地貌恢复成自然散水坡度,防止发生水土流失破坏自然资源。
6、3施工节能降耗措施
6、3、1、应结合现场得实际地形、现有得设备条件施工。
6、3、2、高山大岭地形条件下,及螺栓等材料得运输,宜优先采用往复式索道运输技术,以降低人力、畜力投入,提高效率,降低能耗。
6、3、3、材料得堆放应分区合理,尽量减少占地,方便对料与地面组装。
6、3、4、考虑施工方便,本着尽量减少占地。
6、3、5、加强材料管理,加强材料保护。避免粗暴运输、强行组装带来得材料损毁,杜绝瞧护不到位造成得材料丢失、被盗事件发生。
6、3、6、施工过程中采用吊带、专用卡具,垫木、支撑木加强等保护措施、设施加强对塔材得保护,防止发生变形、掉锌等产生损失。
6、3、7、铁塔组立过程中应加强对基础成品得保护。
6、4母线施工节能降耗措施
6、4、1、架线施工应采用人工展放导引绳施工工艺,减少人力资源得过度投入,减少通道树木砍伐及青苗赔偿。
6、4、2、跨越重要铁路、公路及电力线施工应采取不停运、不停电得方式,避免降低已建基础设施利用率带来得能源资源浪费。
6、4、3、放线前应详细计算控制张力,调节好张牵机得阀值。施工过程中应合理调节放线张力,避免“过度拔河”造成动力资源得浪费并危及架线安全。
6、4、4、导地线展放前应精细考虑弧垂、耐张塔身宽度、耐张绝缘子串长度、初伸长、连续上下山悬垂线夹调整量等计算放线实需现场。考虑一定得裕度系数后,控制导地线得投入量。
6、4、5、依据设计规范、设计参数与质量控制标准合理排布导地线,尽量减少反复上下轴与导地线压接管数。
6、4、6、加强对导地线、金具、绝缘子材料得瞧护与保护,减少丢失与损毁。
6、4、7、严格废旧材料管理。做好张力场放线、耐张塔紧线挂线产生得废旧导地线端头得回收工作。
6、4、8、科学计算、实际比量确定引流线得长度,避免盲目截取,长度不适带来得导线材料浪费。
6、5其它施工节能降耗措施
6、5、1、施工过程中应合理组织施工工序,防止发生窝工、返工等恶性浪费能源资源事件。
6、5、2、合理规划施工平面图。合理选择小运路径、材料堆放点、组塔绞磨布置位置、张牵场地等减少占地,减少树木砍伐,节约能源资源。
6、5、3、加强对基础、铁塔、架线成品得保护工作,杜绝施工过程中与施工完成后对前工序成品得破坏,防止发生返工或修补造成得浪费损失。
6、5、4、加强车辆使用管理,指定专人负责管理。乘用车辆应尽可能得安排同乘,争取做到一车多用。货运车辆应按实际运载能力进行配货装载,避免造成运力资源得浪费。杜绝由于乘用、货运车辆运力浪费造成得人力、设备与柴汽油等能源资源得浪费。
6、5、5、严格执行国家、行业及施工合同规定得施工范围、质量标准、工期要求。任何单位与个人不得盲目擅自扩大施工范围、提高质量标准、压缩工期,导致施工投入过度,造成能源资源得严重浪费。
6、5、6、各个分部工程、施工工序完成后应及时做到工完、料净、场地清,防止工程施工产生得施工垃圾(砂石、水泥、混凝土废弃渣,铁塔金具废弃材料,材料外包装,柴油、汽油、机油、液压油泄露,油漆、锌罐等)与生活垃圾(塑料袋、餐盒、一次性筷子,废旧得衣物、被褥等)对环境造成污染形成得次生能源资源浪费。
7 环境保护措施
根据《环境管理体系规范及使用指南》文件要求,项目经理部应加强管理,建立环保监控体系,保护植被,减少空气污染、水源污染、噪声污染。
7、1 环境管理目标
˜ 100%控制固体废物得分类排放;
˜ 100%控制有毒有害废物得回收;
˜ 100%控制液压机油对土地得污染;
˜ 100%控制对塔基四周地表植被得破坏。
7、2 环境管理执行得法律、法规清单
˜《中华人民共与国固体废物污染环境防治法》
˜《建设项目环境保护管理条例》
˜《土壤环境质量标准》
˜《污水综合排放标准》
˜《电力建设安全健康与环境管理工作规定》
7、3 环境管理方案
(1)环境管理措施
我公司按照《环境管理体系》标准已建立并获得认证得环境管理体系相关要求与《电力建设安全健康与环境管理工作规定》,结合本工程周围环境特点特制订本工程得环境保护措施。
1、项目经理就是环保工作得第一责任人,就是施工现场环境保护得领导者与责任者。由项目经理组织实施环保目标责任制,把环保工作层层落实到每个单位与个人。
2、按照国家有关环境保护、树木砍伐、房屋拆迁赔偿、土地征用得法规以及施工图得有关技术要求进行施工作业,以减少工程施工对环境得影响程度。同时把环境保护作为利国利民、保证施工顺利进行、保障人们身体健康得一项大事来抓。
3、加强环保得检查与监控工作,采取合理措施,保护工地及周围得环境,减少空气污染、粉尘污染、水源污染、噪音污染,避免因施工方法不当而对人员与公共财产造成得危害或干扰,委托房屋产权单位消纳,督促垃圾消纳单位定期清运消纳固体废物。
4、施工中得余土、弃渣与生活垃圾妥善处理,严禁倒入河流当中;弃土表面进行植被覆盖;购置、标识分类垃圾箱;分类排放固体废物。
5、工程现场得办公区、生活区应采取绿化措施,改善生态环境;现场应设置足够数量得废料区、垃圾筒,办公区应有专人清扫,保持现场施工环境得卫生。
6、装载施工材料、渣土或生活垃圾得车辆,应采取有效得遮盖措施,防止尘土飞扬、道路遗洒。
7、施工中需要停电、停水、封路而影响环境时,必须经有关部门批准,事先告示。食堂污水排放建隔油装置;设立过滤装置,及时清理悬浮物。
8、施工现场在施工完毕后,派专人进行清理,余土、弃渣、临时工程要清除、移走,做到工完、料尽、场地清,恢复地貌。
9、在架线施工中,合理地选择牵张场位置,尽可能把牵张场选择在有道路可以到达得地方,少修筑道路,采用耐张塔高空平衡挂线减少地面作业,尽可能减少对树木与植被得毁坏。
10、施工机械设备在投入施工前,必须进行认真检查,确保各部件处于良好状态。如发现机械设备漏油现象时,应立即停止使用,进行维修,并在维修处采取与地面隔离得措施,确保废油不污染地面植被与土壤,直到将设备维修至环保要求后方可投入使用,以减少对地面得污染。
11、展放导引绳时不砍通道,利用压线设备使导引绳徐徐升空,在密林区使用动力伞展放导引绳引线得方法展放导引绳。
12、施工人员在工地用餐时,应自带餐具,不得使用一次性餐具。
13、与当地环保与文物部门取得联系,在施工中注意搞好文化古迹与文物保护工作。在施工过程中,如果发现文物古迹与其它有价值得文物时,应立即停止施工,严禁施工人员或其它人移动、损害物品,及时通知监理工程师与当地环保、文物部门协助进行妥善处理。
14、请当地林业部门到项目经理部对员工进行林业知识讲座,教会员工辨认树种特别就是珍稀得植物。在施工过程中,对于塔基处经辨认为珍稀植物得,通知当地林业部门采取措施予以保护。能移位得将珍惜植物移位,不能移位得征求设计意见,将塔位移位。
15、严防森林火灾,禁带火种进入林区,建立严格得监督检查制度,在进入林区作业前,由各施工队队长亲自进行监督检查。
16、工程结束后,采用在塔基附近撒上草种等方法尽可能采取绿化措施,恢复被毁得植被。
17、项目经理部积极听取甲方及环保部门对工程环境保护工作所提要求,配合甲方、环保部门做好工程环保得检查、评估工作。
18、加强环境管理资源投入:
序号
资源投入
数量
单位
用途
1
苫 布
1000
m2
现场材料得铺垫、遮盖
2
护拦围绳
1000
m2
划定作业范围
3
废机油回收桶
10
个
回收废弃机油
4
塑料编织袋
300
个
回收弃渣
5
垃圾回收桶
20
个
回收生活垃圾
6
废旧电池回收桶
5
个
回收利用
(2)垃圾回收
1、施工、办公、生活产生得废料与垃圾共分为垃圾、可回收废品、不可回收废品、建筑垃圾四类,由项目部规划分类存放场所与统一存放设施样式,并悬挂统一制作得标识牌,专人管理,专车负责清运。
2、生活、施工废水须设置污水沉淀池、蓄积池,将施工、生活废水经过沉淀处理后方可排放。食堂污水还应经过隔油沉淀等方式处理,合格后方可排放。
3、生活、施工污水应统一排放至指定得市政下水管道。在农村如通过独立管网排放,应征得当地主管部门得同意,尽量减少对土地得污染。
4、含食用残油得剩饭、菜渣不得直接倒入下水道,需经过除渣与滤油后排放。
5、生活、施工废水得排放口不得建在生活饮用水源地、受保护得水体保护区。
6、食堂油烟机聚集得废油应进行无公害化处理。
7、废品、废料(如电焊条头、电缆皮、废铅丝、电线头、木板、纸箱、废钢材等)要及时清理,送到指定得回收地点。
8、禁止焚烧沥青、油毡、橡胶等产生有毒、有害烟尘与恶臭气体得物质。
9、项目经理部应根据公安交通管理部门要求,安排施工所用车辆得年检,使尾气排放达到规定标准,对超标车辆按要求进行污染防治或安排报废。
10、施工车辆及机械应购买无铅汽油或与机械相匹配得燃油。
11、各部门产生得废油,如机油、柴油、润滑油等,不能随意乱倒,应使用收集桶进行回收,送供应部门集中统一处理。
12、现场淋浴间、厕所等生活设施得污水下水管应采用20厘米以上PVC管分道埋设,并流入市政下水管道或许可得污水池。
13、文物保护 在施工中发现古墓、古建筑遗址及其她需要保护得文物时,应立即通知及有关部门,同时保护好现场,以免受到损坏。
环保管理机构
管理员
材料员
公司施工工地内部
环保管理
安环科
宁夏吴忠盐池风电场马斯特(冯记沟一期)50MW风电110kV线路工程
施工项目经理
施工项目总工
责任制
宁夏鑫瑞德新能源建设开发有限公司安全检查质量部
基础施工队责任人
电气安装队
责任人

垃圾处理
指定位置
