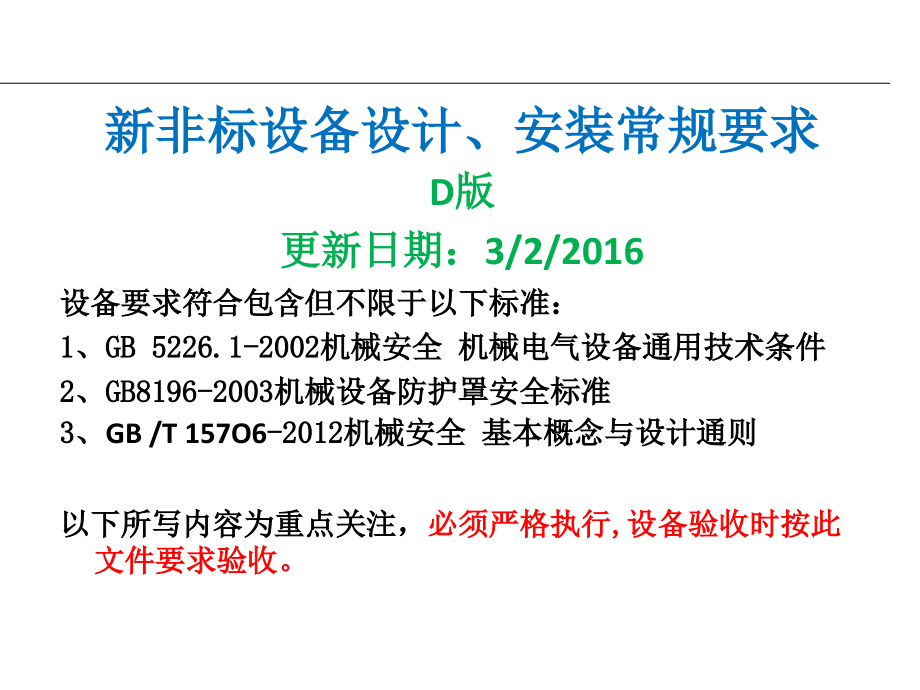

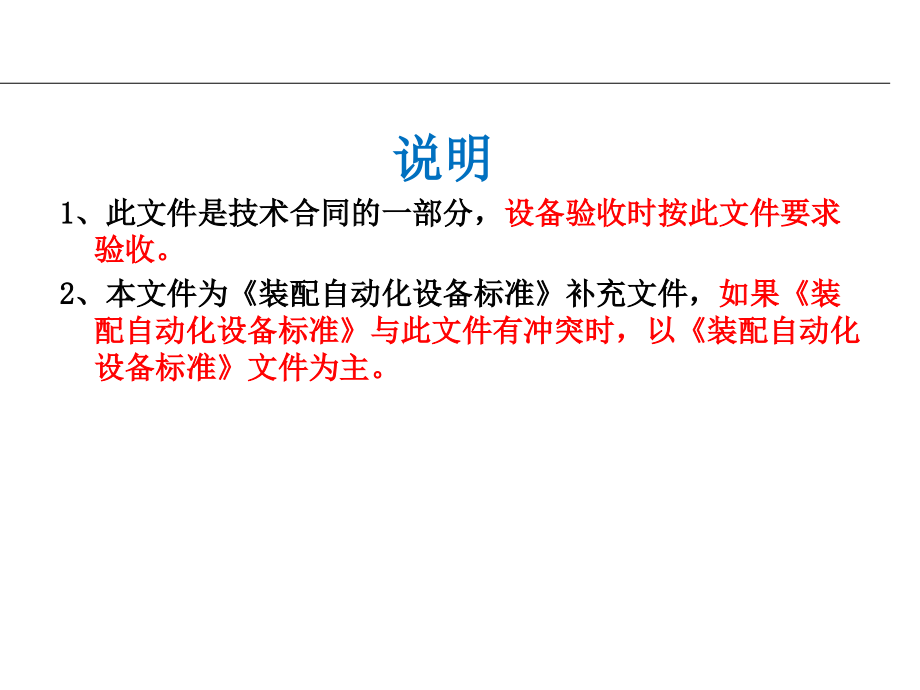

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,新非标设备设计、安装常规要求,D,版,更新日期：,3/2/2016,设备要求符合包含但不限于以下标准：,1,、,GB 5226.1-2002,机械安全 机械电气设备通用技术条件,2,、,GB8196-2003,机械设备防护罩安全标准,3,、,GB/T 157O6,-2012,机械安全 基本概念与设计通则,以下所写内容为重点关注，,必须严格执行,设备验收时按此文件要求验收。,说明,1,、此文件是技术合同的一部分，,设备验收时按此文件要求验收。,2,、本文件为,装配自动化设备标准,补充文件，,如果,装配自动化设备标准,与此文件有冲突时，以,装配自动化设备标准,文件为主。,1,）可以实现,LOTO,（加标上锁），保证设备维修时防止意外启动；,2,）下班设备不使用时，很容易实现开闭气源，设备不使用时，防止气管爆裂；,3,）指定型号,1,：,SMC VHSXXX,（,XXX,根据设备大小自选,20/30/40/50,）,2:Festo HE,系列,2,、设备气源必须有切断开关,一、设备安全,性设计,要求,1,）电气装置出现故障时，可以保护人员安全，防止触电；,2,）电气装置出现故障时，可以迅速切断电源，防止故障扩大或出现火灾；,3,）防止电气干扰，不允许接线地串联布线，需每个电气件单独布线，集中接在接地排上。（如振动盘线圈、提升机电机、振动控制器以及周边辅助设备）,4,、设备每个电气装置都必须有单独、可靠接地；,所有的接地集中在接地排上,维修插座接地,开关电源接地,圆形振动盘接地（用螺钉锁，防止振动松脱）,散热风扇,接地,一、设备安全性设计要求,1,）设备在工作时，防止人员靠近设别运动体（如气缸、皮带轮等），避免人员伤害；,2,）当门打开时，设备能迅速切断气源、强电在运动的转盘等；,3,）指定型号：,Moeller,AT0-11-1-ZB,4,）安装位置必须安装设备顶部，需安装线槽走线。,、设备防护门需装专用安全门开关,专用的安全门开关，两对机械触点，双重保护,一、设备安全性设计要求,1,）防止设备生产时有金属粉尘或油进入电控柜造成电气短路，引起火灾；,2,）所有的电线在电气柜底部进出，不允许顶部进入，防止顶部有东西掉进电控箱内；,、设备电气柜要密封好,电控箱密封良好，外面的灰尘、油污（气）、物料不会进入电控箱。,一、设备安全性设,计,要求,1,）防止电线、气管被割破裸露造成人员触电或电气火灾；,2,）在设备任何位置电气、气动线路必须按照此办法处理；,、设备电线、气管穿过薄板时，薄板开口处加保护套,电线进入电气柜时，在开口处装塑料保护套，避免电线割破。,一、设备安全性设,计,要求,1,）设备出现意外要紧急停车时，凸轮分割器能立即停下来，防止人员被转盘夹伤；,2,）如果没有刹车盘的电机，无法实现紧急停车，可能会对人员造成伤害；,3,）指定品牌：台邦,8,、凸轮分割器电机必须带刹车盘,此凸轮分割器电机有带刹车盘,一、设备安全性设,计,要求,1,）设备出现意外要紧急停车时，主控阀可以迅速释放气缸压力，避免人员伤害；,2,）如果没有主控阀，按急停按钮时气缸压力并没有去除，有可能会出现二次伤害；,3,）主控阀必须选有缓启动功能，防止气缸冲击及相碰；,4,）指定品牌：,SMC FESTO,9,、设备气路上必须有主控阀,主控阀,一、设备安全性设,计,要求,1,）设备正常工作（,By Pass Off,时）：,a),设备防护罩（门）是禁止打开,如果门被打开设备立即停止一切动作（含分割器）,任何按钮及触摸屏操作无效（除急停）,；,b)PLC,重要参数禁止被修改（如伺服参数）；,2,）,设备维修模式（,By Pass ON,时）：,a),设备维修需要，用钥匙开关进行屏蔽安全门，方便维修调试,;,b),允许修改重要参数；,c),安全门被屏蔽警示灯亮起，提示设备非安全状态；,3,）钥匙开关由品谱公司提供，制作设备时可向品谱公司要。,10,、设备设计安全解锁开关,钥匙开关,一、设备安全性设,计,要求,1,）设备进行运行调试要把安全装置解锁时，有报警灯提醒，注意有危险；,2,）避免设备维修完后，忘记安全装置重新上锁；,3),指定型号：天逸,JD90B,L02F0208Y024,11,、设备安全装置解锁时，报警灯亮（黄灯闪烁）,报警灯（黄灯闪烁）亮时，表示安全装置已解锁，安全门不起作用，注意有危险。,一、设备安全性设,计,要求,一、设备安全性设,计,要求,1,）有安全光幕的设备，设计一个指示灯，灯亮时设备是安全的，可以用手放产品进去；,2,）当指示灯不亮时，设备是危险状态，禁止进入安全光幕内；,12,、设备安全指示灯,(,人工放产品时进入危险区域时需要）,绿色指示灯，设备气缸、转盘是停止不动，手可以进入安全光幕内。,一、设备安全性,设计,要求,1,）专门的安全控制器对自身失效有自检功能，保证能切断危险源；,2),能提供双重保护，在,PLC,出现故障时，也能切断危险源。,3),指定型号：,Moeller ESR4-NO-21,13,、安全技术要求高的设备必须用安全控制器,一、设备安全性设,计,要求,1,）分割器电机、输送带电机等如果没有过载保护的话，电机出现过载时容易烧坏电机甚至出现火灾现象，必须安装电机相适应的过载保护器进行保护。,2),指定型号,1,：,ABB MS325-XX/HK11,（,XX,根据电机大小自选,0.16-25A,）,指定型号,2,：,Moeller,（,PKZM0,型号自选）,14,、设备电机要有过载、短路保护,分割器电机安装过载过流保护器，并调整和电机电流相适应的过载值。,一、设备安全性,设计,要求,1,）防止设备上油污、灰尘、铁屑、物料等进入控制柜，影响设备正常运行和安全,15,、设备台面有开孔穿电线、气管的地方要密封,设备台面下穿电线、气管的孔用玻璃胶密封好，防止油污、粉尘、铁屑、物料等进入控制柜,一、设备安全性设,计,要求,1,）设备出现紧急情况，操作人员可以迅速按下停止按钮，保护人员及设备安全；,2,）按下紧急停止按钮后，必须迅速切换危险源（气缸气压释放、转盘停止、电机停止等）,16,、设备操作人员就近地方安装紧急停止按钮,设备操作人员旁边安装紧急停止按钮，可迅速操作,一、设备安全性设,计,要求,1,）每个接线端子接线不得超过,3,根；,2,）选择的导线必须大于其通过负荷电流，,220V,电压电线不得低于,1MM,平方；,3,）接入设备的电源线选择必须大于其通过负荷电流外，最低不得低于,2.5MM,平方；,4),电外围加以保护，避免电线或气管磨损，如下图；线或气管在生产时会活动的，要有 充分空间和保护。,5,）整机外围电气线路采用护套线或穿管保护，不允许出现裸露导线的情况；,6,）电线中途不得有接线接头包扎现象；,7,）动力线路与信号线路尽量分开布线，避免信号被干扰，对模拟量传感器、高频信号线路采用优质屏蔽线缆；,17,、设备布线注意事项,此气缸生产时会上下移动,保留足够长度，能自由活动,电线和气管套软管加以保护,一、设备安全性设,计,要求,1,）必须同时在,0.3,秒之内按按钮才能触发动作；,2,）两手按按钮间隔超过,0.3,秒时间无效；,3,）单手按钮一直按住，然后再按另一按钮触发无效；,4,）参考程序如下图：,18,、双手按钮设备设计注意事项,一、设备安全性设,计,要求,1,、主设备外的电气装置如振动盘、电子秤、提升机等的电气联机必须使用航空插头，电源端必须选用母头，品牌及类似型号如下图。,2,、外部,AC220,电压的电缆线径不得小于,1.5,平方毫米，且要加以包扎、固定保护；,3,、,航空插头安装板必须可以从外部拆卸，安装板里电线要有预留，便于维修更换；,4,、每个插头、插座必须和电气原理相对应的代号标识，标识要牢固耐用；,19,、设备外部电气装置连接要求,二、设备可维修性设计要求,1,）标识要清楚、可靠、和电气原理图一致，有利于设备维修；,2,）,PLC,输入输出编号按,PLC,内部地址命名一致，如,X0,，,Y0,；,1,、对每一个电气元件进行标识（和电气原理图一致）,对每一个继电器都有清楚、可靠标识,对振动盘控制器进行清楚、可靠标识,对接近开关进行清楚、可靠标识,对安全门开关进行标识,对按钮进行清楚、可靠标识,对每一个磁性开关进行标识,对每一个电线进行标识,二、设备可维修性设,计,要求,1,）标识要清楚、可靠、和,PLC,输出编号一致，有利于设备维修。,2,）电磁阀两处气口，,1,个位,A,口，另一位,B,口，如,Y0A,，另一就,Y0B,；,3,）对气管标识就等于对气缸标识，标识绑在气管上比较牢固可靠；,2,、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）,电磁阀线圈有清楚、可靠标识,气管有清楚、可靠标识,气缸上的两根气管有清楚、可靠标识,二、设备可维修性设计要求,1,）工艺要求气缸需控制气压的，必须加装调压阀，调压阀安装在柜子里上锁，免被非维修人员调整，并对调压阀进行标识，有利于调整和维修。,3,、每一个调压阀进行标识（和原理图一致）,调压阀进行标识，如图表示为：第四站弹簧吹气调压,二、设备可维修性设计要求,1,）标识要清楚、可靠、和,PLC,输入编号一致,(,如,X0),有利于设备维修,;,2),安装光纤位置就近安装光纤放大器，方便调试；,4,、每一个光纤放大器、光纤进行标识,对光纤放大器进行标识,对光纤放大器端的光纤进行标识,对设备端的光纤进行标识,二、设备可维修性设计要求,1,）安装维修插座方便设备维修。,2,）在电控柜和气控柜安装,24VLED,灯条；,5,、电气柜里安装维修插座和照明,二、设备可维修性设计要求,1,）,PLC,的输入留总输入口,10%,（最低不低于,2,个）接口备用，为设备改造、维修提供方便；,2,）,PLC,的输出留总输出口,10%,（最低不低于,2,个）接口备用，为设备改造、维修提供方便；,3,）所有留备用的接口连接到,PLC,端子排上。,6,、,PLC,输入输出接口要留备用,后面改造时用到备用的输出接口，维修维修改造提供方面,备用,PLC,输入输出接口接到端子备用,二、设备可维修性设计要求,1,）电磁阀留总电磁阀数量,10%,（最低不低于,2,个）备用，为设备改造、维修提供方便；,7,、预留电磁阀备用,后面改造时用到备用的电磁阀，维修改造提供方面,备用电磁阀,二、设备可维修性设计要求,1,）设备铭牌提供重要参数：如设备型号、电源规格、生产日期、设备功率、设备耗气量、设备重量等,8,、设备铭牌提供设备重要参数,二、设备可维修性设计要求,1,）指定型号：天逸,JD50F4-L01GYRF0111B024,2,）统一以下来识别设备运行状态：,9,、设备安装三色声光警示灯来识别设备状态,A,）设备正常停机运行：黄灯常亮；,B,）设备正常运行：绿灯常亮,;,B,）设备故障报警：黄灯常亮,+,红灯闪烁,+,声音报警,1,分钟；,D),设备缺料提醒：黄灯闪烁；,二、设备可维修性设,计,要求,1,）设备低于一定的压力，设备报警停机，避免压力低时生产不良品或损坏设备；,2),指定品牌：,SMC FESTO,10,、设备安装气压检测装置,压力开关（可设置设备最小工作压力）,二、设备可维修性设计要求,1,）外围设备与主机的连接线路全部采用快速插拔装置，便于设备维修，,外围设备包含电气、气动、油路装置设备。,2,）外围电气装置采用航空插头，,航空插头带电端必须为母头；,3,）其他要求参照本文,一、,19,节,11,、设备上所有外围设备要用快速接头连接,设备外的流水线电机电源线用航空插头,二、设备可维修性设,计,要求,1,）方便设备安装、维修更换等。,12,、设备要经常调整的支座要安装定位块,限位块,二、设备可维修性设,计,要求,1,）延长气缸寿命。,13,、气缸连接有约束方面的，连接时要装球形接头,球头连接,二、设备可维修性设,计,要求,1,）因为本公司正常气压,0.5-0.7Mpa,左右，所以设计的设备必须在,0.5Mpa,时还能正常使用。,14,、设备在气压在,0.5Mpa,以内保证能正常使用,二、设备可维修性设,计,要求,1,）避免气管爆裂或排气，影响电气元件安全。,2,）柜内电线、气管布线要整齐美观，有必要时用线槽；,15,、电控柜和气控柜分开，禁止在电控柜里安装气动元件,单独电控柜,单独气控柜,二、设备,可维修性设计,要求,1,）所有动作都设手动操作按键；,2,）,如有相撞冲突的输出需加以互锁保护（如分割器转动时，所有气缸需回原点后才能动作）；,3,）,手动模式未退出或未回原位置时，无法启动自动运行，并报警提示：,手动模式未退出或未回原位置；,16,、设备触摸屏都设计手动调试画面,每一个动作都设计了调试按钮,二、设备可维修性设,计,要求,1,）控制器统一用南京市创优虎公司生产、可以调整电压、频率的控制器；,2,）控制器必须可靠接地；,3,）供料正确率,99.9%,4,）供料数量要达到产能,130%,，保证设备调整余地；,5,）,控制所有振动盘输出和吹气必须有,PLC,统一控制，用触摸屏调整振动盘延时启动、延时停止等参数；,6,）,必须有物料满杯信号和物料到料检测信号，且必须输入,PLC,，方便控制振动盘及吹气；,7,）本公司提倡节约能源，设备上所有吹气装置必须装电磁阀控制，设备停机状态下、物料己经到位等不需吹气时必须关闭电磁阀，关闭吹气装置；,8,）吹气装置不能焊在机台上，需用螺钉锁紧方式固定，方便维修更换、调整。,17,、振动盘供料设计和控制要求,二、设备可维修性设计要求,1,）不必打开电气控制柜就可以知道设备所有输入信号情况，有利于调试维修；,2,）编号要详细，,PLC,地址,+,站号,+,气缸名称,+,气缸位置信息（如：,X66,第一站冲压气缸原点）；,3,）信号指示颜色要鲜明，便于识别有无输入；,18,、设备触摸屏设计全部,PLC,输入信号显示画面,每一个信号都在触摸屏里显示,二、设备可维修性设,计,要求,1,）不必打开电气控制柜就可以知道设备所有输出信号情况，有利于调试维修。,2,）编号要详细，,PLC,地址,+,站号,+,气缸名称,+,气缸动作信息（如：,Y66,第一站冲压气缸下降）；,3,）信号指示颜色要鲜明，便于识别有无信号；,19,、设备触摸屏设计全部,PLC,输出信号显示画面,每一个输出动作都在触摸屏里显示,二、设备可维修性设计要求,1,）设备振动盘满料时间、加油时间等相关参数设计在触摸屏上，利于设备调试维修；,2,）一般非重要参数用设置密码保护，重要参数在,By Pass ON,状态下才能修改；,20,、设备触摸屏设计相关可调整的数据窗口,振动盘时间气动时间可以调整,二、设备可维修性设,计,要求,1,）设备所有的故障都应该在触摸屏里,显示并计数,，提示内容要详细，如,6,站的气缸上下异常，详细到具体的哪个气缸、磁性开关，这样有利于故障维修。,2,）故障信息需保留一周时间，随时查看设备状态；,21,、设备触摸屏设计故障报警提示,二、设备可维修性设,计,要求,1,）如下图：每个小时自动记录自动运行时间、正常停机时间、异常停机时间、待料时间、合格数量、不合格数量、总数量等信息，信息保持,1,周。,22,、设备触摸屏设计运行记录数据表,二、设备可维修性设,计,要求,1,）部分危险调试动作必须在,By Pass ON,的状态下才能操作（用钥匙开启的方式）；,23,、设备触摸屏相关调试及参数设计要设权限,二、设备可维修性设,计,要求,1,）触摸屏主控画面显示单周循环时间，可以及时发现设备异常；,2,）触摸屏设计动作过程监控画面，显示设备每站工作情况，并显示每个工作状态（工作中还是已经完成）和完成动作所花时间，,24,、设备触摸屏设计单周循环时间,二、设备可维修性设计要求,1,）设备操作使用说明书（纸质,2,份，电子档,1,份）；,2,）提供元器件说明书（如振动盘控制说明书、光电开关说明书、伺服电机说明书等等）；,2,）最新的电气控制原理图（纸质,2,份，电子档,1,份）；,3,）最新的气动控制原理图（纸质,2,份，电子档,1,份）；,4,）最新的,PLC I/O,分配表（纸质,2,份，电子档,1,份）；,5,）最新,PLC,、带中文注解 的程序（电子档,1,份）；,6,）触摸屏最新的程序（电子档,1,份）；,7,）设备最新机械易损件图纸（,Auto CAD 08,版文档,）；,8,）提供设备外购表清单，包含以下内容，名称、规格或型号、品牌、总数量；,25,、设备验收需提供以下技术资料,二、设备可维修性设计要求,1,）设备使用条件（电源、气压等）,2,）开机步骤及注意事项；,3,）关机步骤及注意事项；,4,）其他操作事项及注意事项；,5,）人机界面各操作功能详细说明；,6,）定期保养事项；,7,）常见故障排除表；,26,、设备操作说明书要详细，包含但不限于以下内容,二、设备可维修性设计要求,总要求：,设备自动运行时超过,两倍正常生产一件产品周期的时间无反应时（设备无任何动作及报警提示）要求设备报警提示，,触摸屏显现故障信息要详细：具体哪站、哪个气缸、哪个检测信号，如,“,P6,站冲压缸原点位置信号异常,”,这个故障信息。每种故障要有统计功能，维修人员可以知道设备运行状态。,以下常见故障，如果设备有以下故障可能的必须要有这项报警功能,1,）空压低于设备额定工作气压（正常设定值不高于,0.5Mpa,）,2,）气缸不动作原点磁性开关不接通超过正常气缸一次行程,2,倍时间时设备报警并停机；,3,）,气缸动作原点磁性开关接通超过正常气缸一次行程,2,倍时间时设备报警并停机；,4,）,气缸不动作动点磁性开关接通超过正常气缸一次行程,2,倍时间时设备报警并停机；,5,）气缸动作动点磁性开关不接通超过正常气缸一次行程,2,倍时间时设备报警并停机；,6,）物料等待时间超过,5,秒设备需报警提示，谋位置缺料，三色灯黄灯闪烁提示；,7,）分割器过载保护器过载动作时报警提示并停机；,8,）安全门钥匙开关上锁状态下，安全门打开时要立刻停机并报警；,9,）设备参数设置错误时要报警，如伺服到谋一位置值可以设置，如果该参数被设为,0,时要报警重设，如注油时间等；,27,、设备常见故障报警及停机要求,二、设备可维修性设计要求,1,、分割器转盘安装工装前在径向、上下跳动打表，并提供纸质报告及打表照片留底；,2,、转盘安装工装后也需在径向、上下跳动打表，并提供纸质报告及打表照片留底；,具体尺寸要求有另外文件要求。,28,、分割安装要求,二、设备可维修性设计要求,1,、设备在验收之前易损件备件和零件都由供应商提供并负责更换,2,、设备在验收之后需要一年的保修期，保修期其间 非我司人员人为破坏的零备件和易损件需要供应商免费提供和安装,30,、设备保修,二、设备可维修性设计要求,1,、本公司不建议使用旋转缸形式设计良品、不良品输出切换，要求动作可靠、极易维修、耐用、成本低的动作机构，以下类似机构，可供参考。,31,、良品、不良品输出切换机构设计,三、设备元器件选型要求,设备元器件选型原则,1,、选用一线常用品牌，如欧姆龙、松下、施耐德、,SMC,、,FESTO,等；,2,、优先选用列举表格中的型号，如果换其他品牌型号的时，其质量、功能不能低于列举表格中的型号。,3,、如果列举表格的型号无法满足设计要求的，可另选型号，但选用时也要一线常用品牌；,1,、,PLC,、触摸屏选型要求,三、设备元器件选型要求,2,、电机、变频器选型要求,三、设备元器件选型要求,3,、光幕、触摸开关、安全继电器、危险报警灯选型要求,三、设备元器件选型要求,名称,品牌,型号,描述,安全光幕（,4,级）,松下,欧姆龙,达到,4,级要求，具,体型号自选,触摸开关,BANNER,OTBVR,ACORDC20-30,安全模块,Moeller,ESR4,No,21,安全门开关,Moeller,AT0-11-1-ZB,三色工作指示灯,施耐德,具体型号自选,危险报警灯,天逸,JD90B,L02F0208Y024,黄色、频闪,4,、开关电源、开关、按钮、指示灯、三色灯选型要求,三、设备元器件选型要求,5,、接近开关、光电开关选型要求,选用欧姆龙、施耐德、松下品牌，优先选用以下型号,三、设备元器件选型要求,6,、光纤放大器及光纤选型要求,选用欧姆龙、施耐德、松下品牌，优先选用以下型号,三、设备元器件选型要求,7,、磁性开关选型要求,1,、所有的磁性开关必须是,FESTO,或,SMC,品牌,三、设备元器件选型要求,类别,名称,品牌,型号,描述,气动元件类,磁性开关,FESTO OR SMC,非触点式,可以使用如,FESTO SMT,系,列、,SMC,D-M9N,等非触点式磁性开关，禁,止使用,FESTO SME,系列及,SMC,如,D-93A,，,D-Z73,等触点式磁选开关。,2,、如果该磁性开关动作频率大于,10,次,/,分钟，还必须达到以下要求,8,、滑块滑轨选型要求,1,、指定品牌：,HIWIN,三、设备元器件选型要求,9,、气缸选型要求,1,、,SMC,、,FESTO,品牌,2,、气缸长度,/,气缸直径*每小时往复次数,7000,则该气缸需要选择耐磨型气缸，并且必须安装浮动接头。,三、设备元器件选型要求,10,、振动盘选型要求,1,、优先选用压电式振动盘（电磁式备选）,2,、要求：,（,1,）功率选择满足工件输送要求,（,2,）幅值、频率、频宽可调,（,3,）振动盘外罩，选用不锈钢材料，厚度不小于,1mm,，表面为拉丝工艺（非镜面），内部增加防火隔音棉，上盖为透明亚克力材料，厚度,10mm.,三、设备元器件选型要求,压电式内部结构（优先）,压电式内部结构（优先）,11,、添加润滑脂（,EPO,，,EP2,）阀选型要求,1,、不带喷射功能润滑脂添加单元型号：,2,、带喷射功能润滑脂添加单元型号：,3,、润滑脂添加单元元必须安装精密过滤网，保护阀体，类似下图右：,三、设备元器件选型要求,类别,名称,品牌,型号,描述,机械类,润滑脂添加单元,PURGEX,B3162-401,类别,名称,品牌,型号,描述,机械类,润滑脂添加单元,PURGEX,B3559-401X08,带喷嘴,
