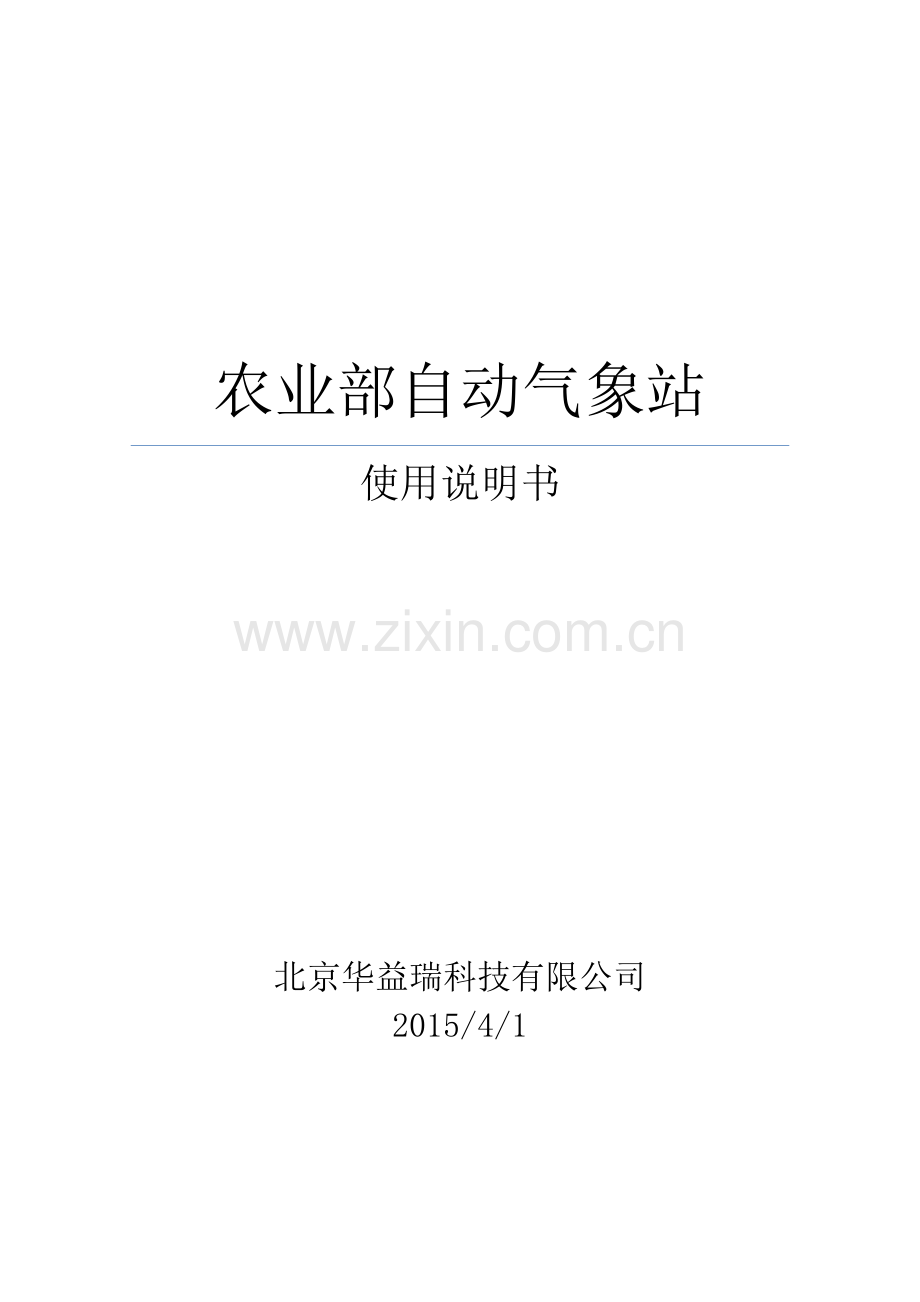

农业部自动气象站
使用说明书

北京华益瑞科技有限公司
2015/4/1

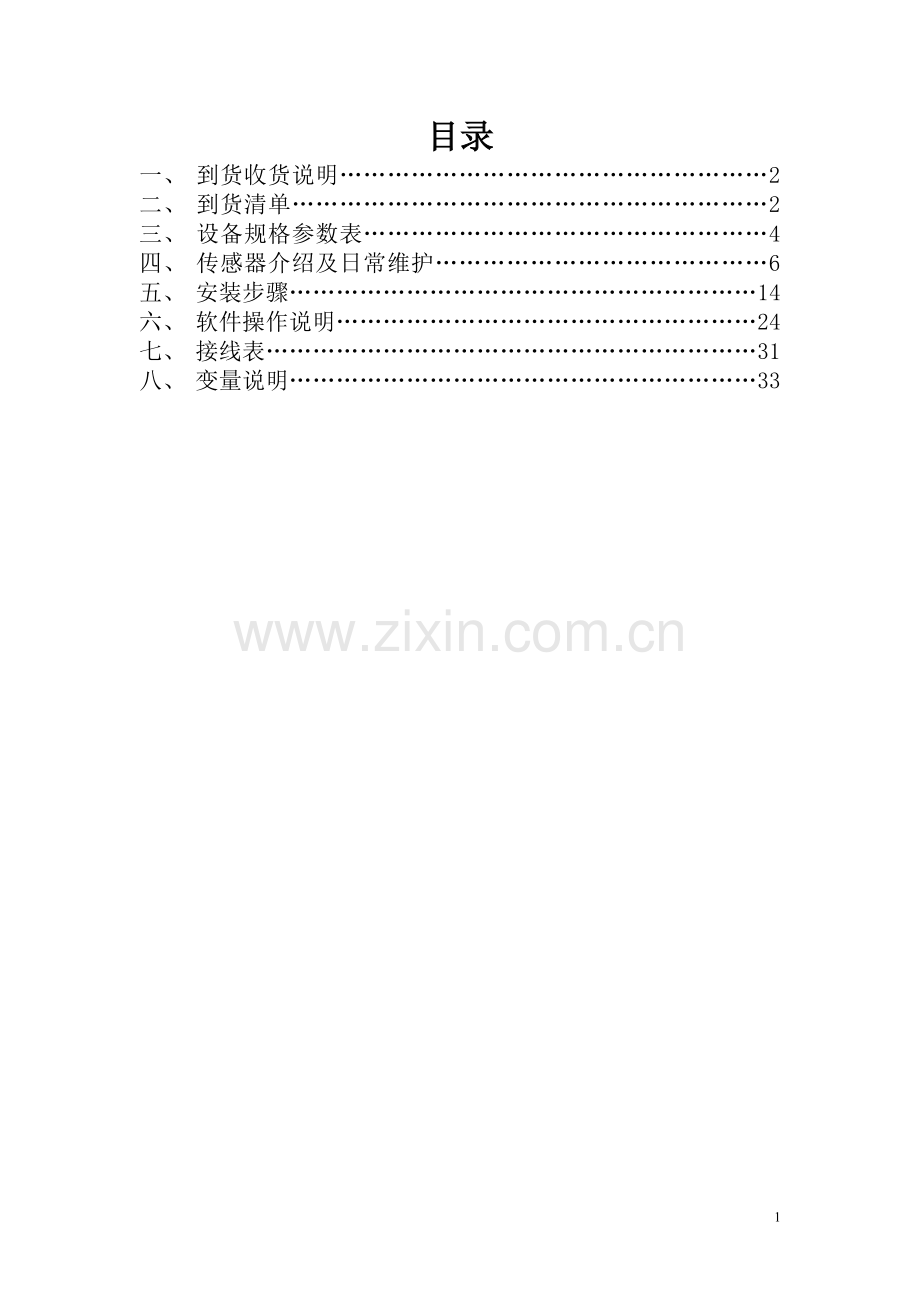

目录
一、 到货收货说明………………………………………………2
二、 到货清单……………………………………………………2
三、 设备规格参数表……………………………………………4
四、 传感器介绍及日常维护……………………………………6
五、 安装步骤……………………………………………………14
六、 软件操作说明………………………………………………24
七、 接线表………………………………………………………31
八、 变量说明……………………………………………………33

十分感谢您选用北京华益瑞科技有限公司的气象设备！让我们用专业的服务和先进的设备，为您的研究提供准确、及时、可靠的数据。
本自动气象站用于一般农业育种、种养殖生产等非专业环境研究试验场合，自动记录试验台站的气象数据，可联网上传气象数据。
该气象站可以用来测量空气温度、空气相对湿度、空气中水气分压、风速、风向、雨量、大气压、太阳总辐射、光合有效辐射、土壤温度（三层）、土壤含水量（三层）、土壤盐分（电导率，三层），还可以根据地上传感器的参数及计算出蒸散量，并存储这些参数在10分钟的平均值和全天的最大、最小值。
一、 到货收货说明：
我公司提供的货物一般分三批运到您指定的地点，请在接收到货物后，仔细清点数量，检查货物外包装是否有破损、变形、受潮等现象。如果有上述情况，请及时联系我公司，向送货的货运或者快递公司追偿。
二、 到货清单：
编号
型号
产品规格
数量
1
CR6
Measurement and Control Datalogger
1

-XT
Tested -55° to +85°C

数据采集器

2
HMP155A
Vaisala Temperature/RH Probe (requires 41005-5 radiation shield)
1

-L20
With 20ft cable
1

空气温湿度传感器

3
TE525MM
Texas Electronics Rain Gage 0.1mm (0.00394 inch) Tip w/9.6 inch Orifice, with 5m cable
1

-L20
With 20ft cable
1

雨量桶

4
CS106
Vaisala PTB110 Barometer (500 - 1100 hPa),
1

大气压传感器

5
109
Temp Probe (-50 to +70C) for CR200-series (requires 41303-5A for air temperature),
3

-L35
with 35 Feet cable
3

土壤温度传感器

6
SP20-SW
20W Solar Panel, 15ft Cable
1

20w太阳能电池板

7
10075
BP24 24Ah 12V Sealed Rechargeable Battery w/o Mounting Hardware
1

电池盒

8
LI200SZ
LI-COR Pyranometer, Fixed Calibration with 3m cable
1

太阳总辐射传感器，带3米原装电缆

9
LI-190SZ
LI-COR PAR sensor with 3m cable
1

光合有效辐射传感器，带3米原装电缆

10
05103
RM Young Wind Monitor
1

风速风向传感器

11
41005-5
RM Young 14-Plate Gill Solar Radiation Shield for HMP155A
1

防辐射罩

12
93640
Hydra Probe II Soil Moisture and Salinity Senso
3

with 50 FEET CABLE
3

土壤水分传感器

13
17953
05103 转接头
1
14
LI2003S
辐射传感器水平
2
15
CM225
辐射传感器安装支架
2
16
UT10
2.5米可调节气象塔（含1套安装直臂）
1
17
ENC14/16
Vynckier机箱(含靠背支架底板）
1
18
TRW3100G
GPRS/WIFI网络/3G传输模块
1
19
LOGGERNET
数据下载和分析软件
1

-L5m
05103 with 5m cable
1
20
10073
BP24 Mounting Bracket
1

电池安装支架

三、设备规格参数表：
系统中使用的主要设备及附件规格、参数如下表所示：
设备名称
设备型号
主要参数
数量
备注
数据采集器
CR6
模拟输入通道数量：16个以上；
输入电压量程：±5000mV；
模拟电压分辨率：1333 µV（±5000mV）；
A/D分辨率：13位；
内存：4MB；
RS-232接口；
GPRS或WIFI数据传输；
电池可持续工作一年以上；
数据下载和分析软件；
1

空气温湿度传感器
HMP155A
空气温度测量范围：-40～+60℃；
精度：±0.1℃（+23℃标准配置设置）；
长期稳定性：<0.1℃/年；
空气相对湿度测量范围：0～100% RH（非冷凝） 精度：±0.8% RH（+23℃标准配置设置）；
长期稳定性：<1% RH/年；
1

风速风向传感器

05103
风速测量范围：0～100米/秒；
风速精度：±0.3米/秒或读数的1%；
启动风速：1.0米/秒；
风向测量范围：0～360°；
风向精度：±3°；
1

雨量传感器

TE525MM
分辨率：0.1毫米；
测量精度：降雨量10毫米/小时以上时为±1%，降雨量10~20毫米/小时时为±0~3%，降雨量20~30毫米/小时时为±0~5%；
1

气压传感器

CS106
测量范围：500～1100 mb；
测量精度：±1.0mb（@-20～+50℃时）；
线性：±0.25 mb；
滞后：±0.03 mb；
重复性：±0.03 mb；
1

太阳总辐射传感器

Li200
光谱波段：400～1100nm；
测量范围：0～1000 W/m2；
精度：自然日光下绝对误差最大±5%，典型±3%；
灵敏度：0.2 kW/m2/mV；
1

光合有效辐射传感器

Li190
光谱波段：400～700nm；
校准：±5%（可溯源到NIST美国国家标准技术研究院）；
灵敏度：典型5 μA/1000μmol/s/m2；
线性：最大偏差可达1%（10000 μmol/s/m2时）
1

土壤温度传感器

109
测量范围：-50~+70℃；
测量精度：±0.5℃（-50～+70℃）；
电缆长度：≥5米；

3

土壤水分传感器

93640
测量范围：0～100% vol；
测量精度：±3.0% vol（土壤水分范围在0～70% vol和温度在0～+60℃）；
盐分误差：±5.0% vol（土壤盐分在100～1000 mS/m和温度在0～+60℃）；
电缆长度：≥15米；
3

太阳能供电部件
SP20
工作电压：17V
功率：20W
电池容量：24Ahr
1

2.5米支架、田间安装箱及防护系统

1

GPRS或WIFI网络通讯套件

1

数据下载和分析软件
LoggerNet软件

1

产品使用说明书（纸质或电子版）
本说明书

1

产品检验合格证书

1

安装调试工具包
综合工具包
含扳手一把、钳子一把、内六角扳手一把、螺丝刀一把、万用表一块、工具包一个
1

四、传感器介绍及日常维护
1、CR6数据采集器 info: 86.10.6561.0
CR6 系列数据采集器功能强大，可作为数据采集系统的核心组分。CR6 集成了我们之前数据采集器的所有优点，并增加了快速通讯接口，低功耗，内置USB，便携 ，更高的模拟输入精度和分辨率。CR6 系列数据采集器引入了新的通用接口（U）概念 ：一种可以将任意的传感器（模拟信号、数字信号、或智能传感器等）接入到任意U 接口。这也是我们的第一款具有静态振弦测量功能的多功能数据采集器。
功能和优势
通用性强，提供多种数据采集方式用户自定义“U”接口类型：模拟或数字，输入或输出静态振弦测量采用厂家独有的谱分析专利技术
电流、电压超压保护（对于所有端子）
灵活的供电方式：太阳能板，直流电源，12 V 电池, USB
包含网络通讯接口Ethernet 10/100
插销式整体接线端子：接线更简单
SD 卡：扩展内存
支持RS232 和RS485 串行传感器
支持CPI 通讯，支持Campbell 高速传感器和分布
模块 (CDM)
CRBasic 或SCWin 编程，兼容PakBus 协议
操作系统与流行的CR1000，CR3000 相同
参数
CPU : 32 位，硬件 FPU, 运行频率100 MHz
内存: 6 MB 系统闪存, 4 MB SRAM 数据存储，1 MB 程序文件串行闪存 (CPU)
SD 卡: 最大支持16 GB 扩展
时钟精度: 每年±3 分, 选配GPS 可精确到10 μs
USB micro B : 直接连接到电脑，USB2.0,12Mbps
网络通讯: 10/100 网络 ，RJ-45 接口
CS I/O 端口: 连接Campbell 调制解调器和显示功能
CPI 端口: 使用CDM 设备可扩展端口
电池接线端子: 12 V 稳压电源或12V 可充电蓄电池
（UPS 模式）
充电接线端子: 直流转换器16-32 V ，太阳能板12 或
24 V
2 个 12 V 开关电源端子：为传感器或通讯设备供电,
1100 mA @ 20°C
2、HMP155A空气温湿度传感器
HMP155A是Vaisala公司推出的一款性能优异的温度相对湿度传感器。它采用Vaisala最新研制的具有专利技术的HUMICAP®180R加热型相对湿度探头，并结合当前先进的制造工艺，具有卓越的稳定性和强大的环境适应能力。凭借其灵敏度更高、反应更加迅速的新型温度探头，HMP155A能够以更快的速度对环境温度的变化做出反应，让您随时掌握温度变化的第一手数据资料。
HMP155A温度湿度可广泛应用于气象观测与预报、道路环境监测、民航、工业检测等领域。

安装时一定要取下HMP155头部黄色的保护罩，否则会导致温度测量不准确。

探头取下保护罩后插入41005的辐射罩内，并旋紧旋紧塞，并把保护传感器的塑料罩插入传感器底部。HMP155既可以水平安装到1寸的铝管上，也可以垂直安装到铝管上。
HMP155需要较少的维护工作。定期检查一次防辐射罩及传感器底部的旋紧塞，确信其完好无损。
相对湿度传感器长期暴露在某些化学物质和气体中，将会影响传感器的特性，缩短其寿命。
3、TE525MM翻斗式雨量桶
TE525翻斗式雨量桶是由Texas Electronics制造，产品的测量以0.1mm为增量。传感器的输出信号为模拟量，可以直接连接在Campbell公司的数据采集器上进行测量。
TE525MM直接安装在一个直立的杆上，正确的安装需要让雨量桶保持水平。

技术性能参数
传感器类型：翻斗式/磁力开关
制造材料：阳极电镀铝
工作温度范围：0—50℃
分辨率：1斗
电缆：2芯屏蔽电缆
每斗降雨量：0.1mm
集雨直径：24.5cm
高度：29.21cm
重量：1.2Kg
精度：
10mm/hr，±1%
10—20mm/hr，+0，-3%
20—30mm/hr，+0，-5%
CS106
4、CS106大气压力传感器
CS106大气压力传感器是Vaisala的BAROCAP硅电容大气压力传感器，测量量程是500—1100mb。CS106的输出信号为0—2.5Vdc，可以直接连接在Campbell公司的数据采集器上进行测量。对Campbell公司已经不生产的大多数数据采集器，比如CR510，CR10X，CR23X，也是可以测量这个传感器的。
数据采集器内部的一个开关12V仅在CS106测量期间给其供电，因此可以降低系统的功耗，传感器的响应时间和测量时间最小1秒。
CS106大气压力传感器外壳材料为ABS/PC混合材料，外物安装有一个压力平衡进气阀门。传感器包含2.5英尺的电缆，以及用于和数据采集器电源和信号连接的接线端子。大气压力传感器安装在ENC12/14机箱内。
特点
■ Vaisala BAROCAP传感器
■ 多种压力测量范围
■ 精度为±0.3hpa@20℃
■ 长期稳定性好
■ 通过激发电源控制开关
■ 输出信号电压为0—2.5Vdc或0—5Vdc
■ 电流消耗小于4mA
■ 可溯源NIST

技术性能参数
总精度：
±0.3mb@20℃
±0.6mb@0—40℃
±1.0mb@-20—45℃
1.5mb@-40—60℃
线性：±0.25mb
滞后：±0.03mb
可重复性：±0.03mb
长期稳定性：±0.1mb/年
工作温度范围：-40—60℃
尺寸：6.8cm×9.7cm×2.8cm
重量：90g
供电电压：10—30Vdc
电流消耗：静止＜1µA；活动＜4mA
响应时间：500ms
5、109土壤温度探头
109温度探头采用热敏电阻测量温度。常规的电缆长度可以达到1000 ft.
109温度探头可以测量空气、土壤、水的温度。当测量空气温度时，需配备一个41301防辐射罩，用来防止太阳光辐射。当测量土壤或水的温度时，可以将探头埋入土壤或侵入水中。
测量范围： -50℃到+70 ℃
极限温度范围：-50℃到+100℃
多项式线性误差：在-50℃到+70℃之间，<±0.5℃
在空气中时间常数：风速为5m/s时在30到60秒之间
测量空气温度时，如果用在户外，107必须安装在一个防辐射罩里。
当测量土壤温度时，应将109埋在土壤里。探头应水平插入土壤中。当土壤过硬时，不应直接拿探头往土壤里插，以免损坏探头。应先用小刀在土壤中挖一个小孔，孔的大小以刚好插进探头为宜，尽可能使探头贴紧土壤。当有多层传感器安装在一起时，注意各层之间尽量避免互相影响，应留有足够的间距。

图4.1 107接线图

黑线接在激发频道上
红线接在单端模拟输入通道上
紫线接在模拟地AG上
无色屏蔽线接在G上
109需要极少的维护工作，只需每月检查一次电缆和防辐射罩，确保完好无损。
6、LI200总辐射传感器
LI200X用安装在余弦校正头的硅光电探测器测量进入的太阳辐射。探测器输出电流，传感器的内置电阻转换从电流到电压的信号。不要在植被下面或人造光条件下使用LI200X，由于LI200X校准白天光谱（400—1100nm）。
在晚上LI200X可以读取进入轻微的、负数的太阳辐射。这个负数信号由RF噪音产生。副值可以在数据采集器里设成零。
稳定性： <±2%/年
响应时间： 10us
余弦修正： 余弦修正到80°
工作温度： -40—+65℃
温度相关： 0.15%/℃
相对湿度： 0—100%
精确性： 正常日光完全错误最大±5%，典型±3%
灵敏度： 0.2KWm-2/mV
线性： 直到3000Wm-2最大偏移1%
并联电阻： 40.2—90.2Ω
光谱范围： 400—1100nm
为了确保精确安装，LI200X应该用LI2003S基准/水平固定设备安装，这个基准由水平泡和三个调整螺钉。用三个安装螺钉把LI200X和基准/水平固定装置安到三脚架/塔上。
LI200X应该安装在没有三脚架/塔阴影或其它传感器的地方。安装结构图如下：

注：安装完传感器后除掉红帽，保存这个红帽以备运输或存储传感器。
LI200X水平固定装置应该每月定时检查，传感器头上的任何灰尘或污染物应该被除掉，污染物可以被阵风或毛刷除掉。检查传感器表面的耗尽槽没有污染物。
注：当清洗传感器应该小心触摸，小心不要刮伤传感器的表面。
7、Li190光合有效辐射传感器
LI190SB采用硅光电探测器测量太阳光辐射。在传感器电缆里面有一个内置电阻，将传感器信号转变为μV-mV电压信号，可使数据采集器对起直接进行测量。
LI190SB可以精确测量自然和人为的光合光子通量密度（PPFD）。PPFD是单位时间照在单位表面400到700nm波段光子的数量。
稳定性： 变化<±2%/年
反应时间： 10μs
温度相关： 最大0.05%/℃
余弦校正： 上至80°入射角
工作温度： -40至65℃
相对湿度： 0至100%
校准： ±5%（NIST）
灵敏度： 典型5μA/1000μmoles s-1 m-2
线性： 至10,000μmoles s-1 m-2最大背离度1%
内置电阻： 604 ohms
光谱波段： 400—700nm
为保证精确安装，传感器采用一个LI2003S基础水平校正仪校正水平。LI2003S有一个水平气泡和三个调节螺丝。LI2003S安装在三角架或塔上。
8、05103风速风向传感器
05305 是05103 风速风向传感器中一个
性能较高的版本，它被设计成专门用来测量空
气状况。二者的接线图完全一样。
传感器测量水平方向的风速和风向。该
传感器耐用、抗腐蚀、重量轻、测量精确。
风速量程：0-60 米/秒
极限风速：100 米/秒
风向方位：机械转动360 度，电子可测
355 度（5 度开口）
风速精度：±0.3 米/秒
风向精度：±3 度
旋桨启动风速：1.0 米/秒
风向标启动风速：1.1 米/秒
旋桨距离常数：2.7 米
安装方法见右图
数据采集器的程序导入以后，把风速风向传感器和数据采集器连线接好，将传感器安装到位，先不要固定
传感器底部的卡箍。运行程序，观察风向的实时数。用指南罗盘找到正南方向，将风向标慢慢转向正南方向，
调整传感器的底部安装方向，使风向实时数在±5 度范围内。然后拧紧传感器底部的固定卡箍。
建议至少每24 个月检查一次轴承，如果风速计转动时有杂音和涩滞现象，应及时更换轴承。
9、93640土壤三参数传感器
这是一中可以测量土壤含水量、温度、电导率的传感器，使用不锈钢四针式探头。
温度精度 0.6degC@ -30 到+36degC
相对湿度精度0.03体积比
相对湿度分别率0.003体积比
电导率0.0014S/m或者1%
真实/视在介电常数0.5或者1%
该传感器有SDI-12、RS-485、模拟量等多种输出方式。
探头长度：12.4厘米
直径：4.2厘米
感应部体积，长度5.7厘米，直径3厘米
重量：200克
电源：7到20V直流
工作温度：-30到+65摄氏度
存储温度：-40到+70摄氏度

五、 安装步骤：
编号
步骤
现场安装要求及顺序

预先准备
确认现场到货情况
每一批货是否已到，到了什么地方(很多客户的安装地址、送货地址、办公地址不同)
和客户约定安装地点、时间

办卡
请客户办通讯卡电信3G（不能用4G）数据卡，用于数据传输

验货
和客户一起对货物进行查验

如箱体外表有破损，请及时向公司反映，并联系货运公司

如无包装箱外表破损，请开箱验货，与客户一起查验货物是否齐全，记录序列号，并签验货单

收集、整理好各个设备所带的纸质资料及光盘，放在一起，交给客户。

货物不全请第一时间与公司联系确认，确认货物齐全后，再进行后续工作

选址

要求安装地周围半径20米内没有高于2米的障碍物，地势平坦，太阳能板、辐射传感器在白天不会被障碍物的阴影遮挡，障碍物与传感器距离是障碍物的高度的10倍以上。
下图为江苏农科院溧水基地实际安装情况（四个方向照片）

南边距离树林200米以上

北边距离围墙100米以上

西边距离围墙、树木100米以上

东边距离小斜坡50米以上

采购材料
客户采购水泥、砂石料(约100kg水泥、120kg沙子、250kg碎石、180kg水拌合)
土壤传感器pvc管（一般需要直径50毫米管一根4米长，弯头4到6个；直径16毫米管一根3米长，弯头2个）

UT10基座
客户雇人挖坑将UT10的预埋件埋入地下，并打水泥基座，塔体的一个角朝正南方向
基座大小为60（南北）*70（东西）*60（深）厘米的长方体，大约需要0.2立方米的混凝土。
使用约100kg水泥、120kg沙子、250kg碎石、180kg水拌合浇注
将预埋件各配件如下图连结好

用罗盘测量、调节、确保预埋件的T型架地面水平，方向正南北

基座需要养护36小时，方可立塔，期间进行仪器的安装、调试、培训等工作，之后将塔拉起来固定，再对传感器的安装进行微调

传感器挖坑
确定土壤传感器的安装位置和深度（一般10、20、40厘米）并挖坑
一般在塔南侧2到3米处，挖一个长80宽50深50厘米的坑

固定机箱内仪器
将CR6-XT、CS106、10075+10073、TRW3100G固定于14/16机箱内

传感器、采集器和通讯模块设置
分别将93640的SDI12地址设置为1、2、3
给各个传感器粘贴标签

接线调试
接线、设备联调、试运行
修改程序开始部分的下列参数，黑色不需要修改，红色需要根据现场实际参数修改：
StationName=Truwels2014031G1-JangSuNongKeYuanLiShuiStation
站点名称=合同号-单位名称站点地名

Const QuantumSN= 53032 光合有效辐射序列号
Const QuantumSensitivity=6.06 光合有效辐射系数
Const QuantumSamplingResistor=604

Const PyranometerSN= 87984 总辐射序列号
Const PyranometerSensitivity=93.46 总辐射系数
Const PyranometerSamplingResistor=100

Const Longitude= 119.184807 经度，度
Const Latitude= 31.600114 纬度，度
Const Altitude= 100 海拔高度，米

Const HeightofWindSpeed=3 05103风速风向传感器实际安装高度，一般安装在3米高
这4个参数用于植物蒸腾量计算，如输入有误，那么ETc的值将不正确
以下为扫描和存储间隔，不需要更改
Const Scaninterval1= 10
Const Scaninterval2= 300
Const Storeinterval1= 10
Const Storeinterval2= 1440
修改完成后，将程序另存为本站站名文件。

客户软件操作培训
培训客户软件操作，详见软件说明部分

塔身支架组装
基座完成36小时后，可进行如下操作

将塔下东西方向在下面的两个螺丝固定，将塔的另一头用纸箱等支撑物支起来，离地面1米高左右
调节塔体主杆伸缩长度，使用中间2个螺孔固定主杆，固定避雷针
使用1套卡板将1.5米铝管固定在塔的伸缩主杆上，高度2.8米，塔立起来后，铝管与塔体东西面垂直
将两组CM225+Li2003S辐射托盘固定在1.5米铝管南侧
用17953将40厘米管固定在1.5米铝管北侧，与塔立柱平行

固定传感器
逐个固定塔上传感器并绑线
LI200SZ使用CM225+Li2003S将Li200SZ固定在1.5米铝管南侧
LI-190SZ使用CM225+Li2003S将Li190SZ固定在1.5米铝管南侧
05103使用17953和40厘米铝管将05103固定在1.5米铝管北侧
HMP155A固定于41005-5中，安装在2米高塔立柱上
将1.8米铝管砸入土壤坑靠北一角，地上留80到85厘米，TE525M固定于立管上部，使承雨口高度1.0米，调节水平，使用自攻螺丝固定承雨口，防止被大风吹丢。

装太阳能板
安装在塔上南侧立柱的1.7米处朝南
太阳能板与地面的夹角为当地纬度+15到20度

立塔
需要2人协同工作
待基座养护满36小时后，以塔体北侧的两个立柱与基座固定同轴的两个螺栓为轴，将塔拉起来并固定塔体与基座的所有连接螺栓

固定机箱
固定在塔上北侧边，机箱上沿高度1.5米

安装土壤传感器
3个93640安装在塔南侧3米处地下，深度建议10、20、40厘米3个109安装在塔南侧3米处地下，深度建议10、20、40厘米地下传感器的电缆须埋入地下，或者在当地采购pvc管及弯头进行保护

用16mmPVC管搭设一个简易门字架对传感器安装剖面进行标记，利于后期保护

连接传感器，并进行测试

对塔上仪器的安装位置进行微调，辐射调平，塔上的其他设备中线竖直
对塔上和机箱内的电缆进行整理、捆扎

接线、运行、查看数据，并回传公司确认运行正常
现场拍照、对设置和设备运行情况界面截图并保存

二次培训客户（维护、常规检测、答疑）

签安装调试报告

六、 软件操作说明：
1、 软件的安装：
将随机所带的光盘放入光驱，双击setup.exe安装，之后双击LoggerNet_4.3_Beta_26_Patch.exe安装升级包，将软件升级到4.3版本。
2、 软件的设置：
打开软件，在Utilities中选择Device Config Utility如下图所示

打开Device Config Utility软件，在界面左侧选择CR6，在界面右侧点击蓝色的安装USB驱动程序链接，安装驱动程序。

使用自带的USB线连接CR6与计算机，选择LoggerNet-Main-Setup
对通讯进行设置：
a.直连设置：
选择Add Root-ComPort-PakBusPort（PakBus Loggers）…-CR6Series(注意不要选两次)-Close弹出如下窗口，选择ComPort，在右侧的ComPort Connection中选择CR6对应的端口号，之后点击左下角的Apply按钮，即可完成直连设置，如下图所示：

b.远程连接设置：
选择Add Root-IPPort-PakBusPort（PakBus Loggers）…-CR6Series(注意不要选两次)-Close弹出如下窗口，选择IPPort，在右侧的CInternet IP Address右侧输入要通讯的地址之后点击左下角的Apply按钮，即可完成直连设置，如下图所示：
c.设置的导入
在设置界面选择Backup-RestreNetwork…在弹出的窗口选择设置备份文件，即可完成设置的重新导入。

3、 软件的使用：
选择LoggerNet-Main-Connect打开连接界面如下，与采集器进行通讯，在界面的左侧选择要进行通讯的采集器，点击左上角的Connect按钮，当按钮变为Disconnect时说明已经和采集器建立了通讯。
此时右侧的Adjusted Server Data/Time（计算机时间）和Station Data/Time（采集器时间）应该一直在不断变化。如果两个时间差别较大可以点击下方的Set按钮进行时间设置，设置时请先将计算机时间调节准确，然后点击Set按钮即可将采集器时间与计算机时间同步。

点击Connect界面中间的下来菜单，选择要显示数据的表格，一般选择Public，来显示实时数据。之后可在下面查看当前传感器测量出来的数值。

点击Connect界面上的Collect Now按钮可进行数据收集，收集完成后会弹出一个Data Collection Results（数据收集结果）窗口，可以看到有4个表格分别是：day（天）、hour（小时）、StationInfo（站点信息）、TenMin（十分钟）数据表格。

可以选择任意一个，然后点击下面的View File按钮，进行数据查看，比如选择10分钟数据，点击ViewFile按钮，将弹出如下界面。

在该界面中可进行数据的查看、分析，也可选择若干列数据之后点击按钮来画一个变化曲线，如下图所示为电池电压和采集器温度的变化曲线：

也可以在Excel等其他数据查看、分析软件中打开数据，首先从C:\Campbellsci\LoggerNet\文件夹中将需要的数据文件复制到桌面或者其他位置（不要再源文件上进行修改，该文件将一直累积保存数据），然后在拷贝出来的文件上面点击右键-打开方式-选择Excel。
在Excel中打开数据文件后，请选择A列，然后点击数据-分列，弹出如下窗口，由于dat数据是都好分割的，所以输入NCF进行数据分列。

之后就可以正常在Excel中进行数据的查看、分析，如下图所示：

七、接线表：
传感器或其他设备
电缆颜色
CR6接线端子
功能
Li190光合有效辐射
透明
U1
信号正
Li190光合有效辐射
屏蔽裸线
AG
信号负
604欧姆采样电阻

U1
采样正
604欧姆采样电阻

AG
采样负
Li200总辐射
透明
U2
信号正
Li200总辐射
屏蔽裸线
AG
信号负
100欧姆采样电阻

U2
采样正
100欧姆采样电阻

AG
采样负
HMP155A空气温湿度
黄
U3
温度信号
HMP155A空气温湿度
蓝
U4
湿度信号
HMP155A空气温湿度
白
AG
信号参考
HMP155A空气温湿度
红
12V
电源正
HMP155A空气温湿度
黑、透明
G
电源负
109-1土壤温度
红
U5
1号土温信号
109-2土壤温度
红
U6
2号土温信号
109-3土壤温度
红
U7
3号土温信号
所有109
黑
U8
所有土温激发
所有109
紫、透明
AG
所有土温地
05103风速风向
红
U12
风速信号
05103风速风向
黑、白
AG
风速地、屏蔽
05103风速风向
绿
U10
风向信号
05103风速风向
蓝
U8
风向激发
05103风速风向
黄
AG
风向地
CS106大气压
蓝
U9
气压信号
CS106大气压
黄
AG
气压信号地
CS106大气压
绿
C3
气压控制
CS106大气压
红
12V
气压电源正
CS106大气压
黑
G
气压电源负
CS106大气压
透明
G
气压屏蔽线
所有93640
蓝
C1
信号
所有93640
红
SW12-2
电源正
所有93640
黑
G
电源负
TE525MM雨量
黑
U11
信号
TE525MM雨量
白、透明
G
信号地、屏蔽
电池
红
BAT+
电源正
电池
黑
BAT-
电源负
太阳能板
红
CHG+
电源正
太阳能板
黑
CHG-
电源负
通讯模块12V

SW12-1
电源正
通讯模块G

G
电源负
通讯模块G

CS I/O 2脚

通讯模块Tx

CS I/O 4脚

通讯模块Rx

CS I/O 9脚

八、变量说明：
CRBasic测量程序里面需要设定的参数：
常量名
数值
意义
单位
序列号/备注
StationName

站点名称
合同号+单位名称+站名拼音

QuantumSN

Li190序列号

QuantumSensitivity

Li190传感器系数
uA per 1000 umoles s^-1m^-2

QuantumSamplingResistor
604
精密电阻阻值
欧姆
默认604ohm
PyranometerSN

Li200序列号

PyranometerSensitivity

Li200传感器系数
uA per Wm^-2,

PyranometerSamplingResistor
100
精密电阻阻值
欧姆
默认100ohm
Longitude

经度
度
东经直接输
Latitude

纬度
度
北纬直接输
Altitude

海拔
米

HeightofWindSpeed
3
风速高度
米
默认3米
Scaninterval1
10
地上传感器测量间隔
秒
默认10秒/次
Scaninterval2
300
地下及气压传感器测量间隔
秒
默认5分钟/次
Storeinterval1
10
10分钟数据表存储间隔
分钟
默认10分钟/组
Storeinterval2
1440
填数据表存储间隔
分钟
默认24小时/组

实时数据表格变量说明：
变量名
意义
量纲
合理值范围
对应传感器
安装高度及相对与塔的方位
TimeStamp
时间
无
测量时间
CR6
1.5米，北
BatteryVolt
电池电压
Volt
9到16
CR6
1.5米，北
TempP
采集器温度
degC
-55到+85
