种植顶板同层保温防排水一体化方案培训资料.pptx

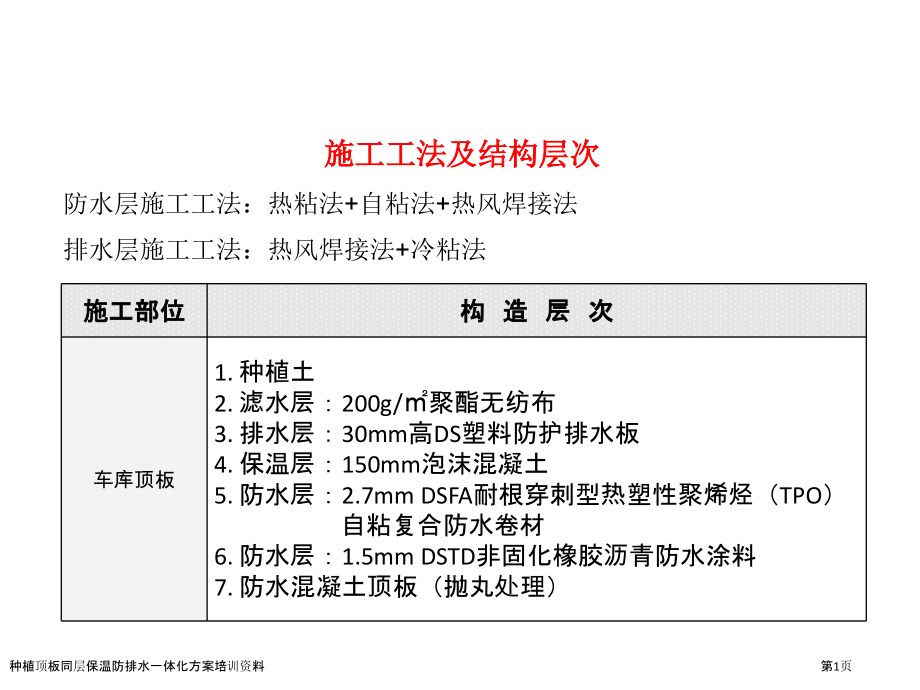

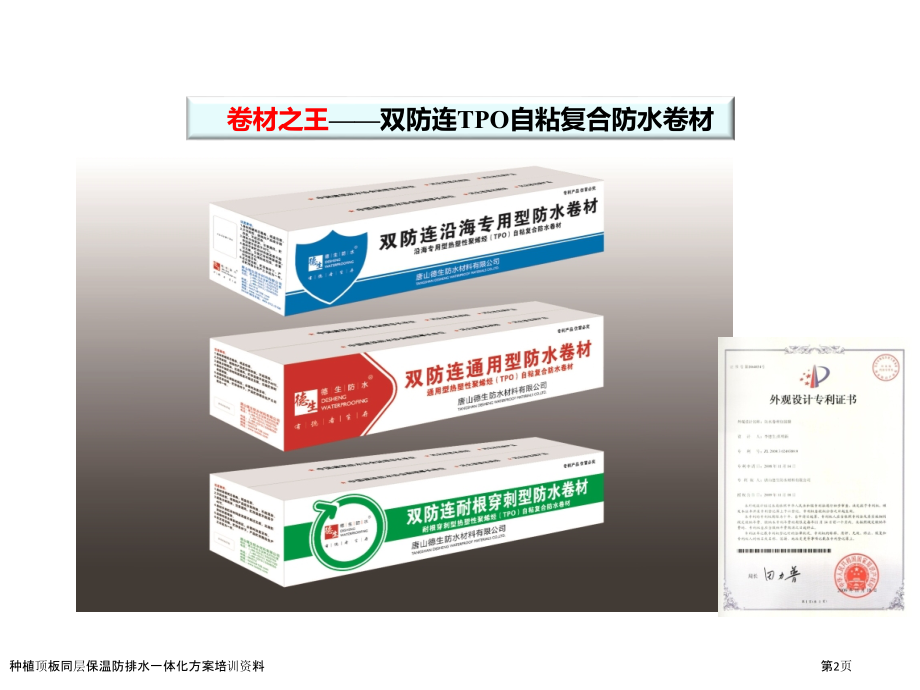

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,防水层施工工法：热粘法,+,自粘法,+,热风焊接法,排水层施工工法：热风焊接法,+,冷粘法,施工工法及结构层次,施工部位,构,造,层,次,车库顶板,1.,种植土,2.,滤水层：,200g/,聚酯无纺布,3.,排水层：,30mm,高,DS,塑料防护排水板,4.,保温层：,150mm,泡沫混凝土,5.,防水层：,2.7mm DSFA,耐根穿刺型热塑性聚烯烃（,TPO,）,自粘复合防水卷材,6.,防水层：,1.5mm DSTD,非固化橡胶沥青防水涂料,7.,防水混凝土顶板（抛丸处理）,种植顶板同层保温防排水一体化方案培训资料,第1页,卷材之王,双防连,TPO,自粘复合防水卷材,种植顶板同层保温防排水一体化方案培训资料,第2页,专利技术,卯榫式搭接,，,高弹高强,TPO,层经过热风焊接形成一个整体；加入化学阻根剂自粘层经过“胶粘胶”搭接牢靠，有良好自愈性，从而做到,防水双保险、耐根穿刺双保险。,卷材之王,耐根穿刺型,TPO,自粘复合防水卷材,种植顶板同层保温防排水一体化方案培训资料,第3页,DSTD,非固化橡胶沥青防水涂料是我企业研发出一个新型高性能防水材料，其主要成份为优质石油沥青，辅以各种功效高分子改性剂及添加剂，并经过特殊生产工艺而制成。该产品经热熔后涂布于混凝土表面，能快速形成含有优良粘性、超强蠕变性、优良自愈合防水涂层，同时该涂层还含有防窜水、抗渗漏以及耐老化等综合性能。该防水涂料可与防水卷材共同形成复合防水层，含有超强防水能力；该涂料也可做细部处理，防水效果极佳。,黄金搭档,德生非固化橡胶沥青防水涂料,种植顶板同层保温防排水一体化方案培训资料,第4页,永不固化,粘接牢靠,刮涂施工,与各种卷材组合使用,节点增强,机械化施工,黄金搭档,德生非固化橡胶沥青防水涂料,种植顶板同层保温防排水一体化方案培训资料,第5页,1,、裂不开（材料选取断裂延伸率大）,2,、不窜水（复合式防水与基面满粘接形成皮肤式防水）,3,、使用年限长,（稳定性好）,顶板防排水施工对材料要求,防水层：,排水层：,1,、排水效果好（凸台高）,2,、,对卷材形成软防护（抗压、抗拉强度大）,3,、,使用年限长（稳定性好）,种植顶板同层保温防排水一体化方案培训资料,第6页,DS,塑料防护排水板,选取高密度聚乙烯（,HDPE,）材料制成，较传统排水板增加了厚度，突出了高度，提升了抗压、抗拉强度。,DS,塑料防护排水板,性能要求以下：,对于排水板性能要求，,地下,工程防水技术规范,中第,4.8.10,条做了以下要求：,黄金搭档,DS,塑料防护排水板,种植顶板同层保温防排水一体化方案培训资料,第7页,DS,排水板凸台高度达,30mm,排水效果好,!,1,、排水效果好,黄金搭档,DS,塑料防护排水板,排水空间很主要,种植顶板同层保温防排水一体化方案培训资料,第8页,地下工程防水技术规范,GB50108-,地下防水工程质量验收规范,GB50208-,种植屋面工程技术规程,JGJ155-,塑料防护排水板,JC/T2112-,耐根穿刺型热塑性聚烯烃（,TPO,）自粘复合防水卷材,Q/RDSC 05-,地下建筑防水结构,10J301,德生防水系统结构,CPXYJ286,总,384,施工执行规范、标准及图集,种植顶板同层保温防排水一体化方案培训资料,第9页,施 工 流 程,基面验收,抛丸基面,铺设,TPO,自粘卷材,刮涂非固化,铺贴,TPO,自粘卷材,搭接边热风焊接,细部处理,质量验收,保温层施工,铺设排水板,铺设排水盲管,铺设无纺布,安装透气管,质量验收,回填反滤层和种植土,种植顶板同层保温防排水一体化方案培训资料,第10页,1,、禁止在雨天、雪天施工，五级风及以上天气不得施工。,2,、施工环境气温不宜低于,5,。,防水施工条件要求,防水基面条件：,1,、防水基面应,坚实、平整、洁净、干燥，无起砂、起皮现象,，表面不得有浮浆、凹凸不平等缺点。,2,、防水基层阴角及转角处均应做成半径,50mm,圆弧或,45,坡脚，阳角做成,20mm,圆弧。,环境条件：,种植顶板同层保温防排水一体化方案培训资料,第11页,施工准备,序号,名称,规格,单位,用途,厚度,幅宽,1,DSFA,耐根穿刺型热塑性聚烯烃（,TPO,）自粘复合防水卷材,（以下简称,TPO,自粘卷材）,2.7mm,1000mm,防水主材,mm,2,DSTD,非固化橡胶沥青防水涂料,（以下简称非固化）,II,型,Kg,防水主材,3,DSGC,均质型热塑性聚烯烃（,TPO,）防水卷材,（以下简称,TPO,卷材）,1.2mm,1000mm,辅材（细部处理）,4,泡沫混凝土,400Kg/m,保温主材,5,DS,塑料防护排水板,(,以下简称排水板）,凸台高度,30mm,排水主材,6,聚酯无纺布,200g/,滤水主材,7,密封胶带,排水板短边搭接,材料准备：,种植顶板同层保温防排水一体化方案培训资料,第12页,机具准备：,序号,机械或设备名称,型号规格及用途,1,抛丸机,混凝土顶板处理,2,橡胶刮板,非固化刮涂,3,平铲,基层清理,4,笤帚,清理基层清理,5,鼓风机,基层清理,6,非固化专用机械设备,非固化热熔,7,裁纸刀,卷材裁剪,8,剪刀,卷材裁剪,9,压辊（,3-4 Kg,）,卷材压实,10,V2,自动热风焊接机,TPO,热风焊接,11,手动热风焊枪,TPO,热风焊接,12,电源稳压器,电源稳压,种植顶板同层保温防排水一体化方案培训资料,第13页,13,4-6,平方铜芯电线,50,米长电源导线,14,卷材收口压条,卷材收口固定,15,膨胀螺钉,卷材收口固定,16,电钻,膨胀螺钉钻孔固定,17,收口密封膏,卷材收口密封,18,清洁剂,TPO,焊接面清洁剂,19,棉纱或棉线,TPO,焊接面清洁擦拭,20,制做泡沫混凝土机具,保温层施工,21,双缝排水板焊接机,焊接排水板,22,钩刀,裁割排水板,23,密封胶带,密封排水板短边,24,胶水,粘接土工布搭接边、固定排水板,机具准备：,种植顶板同层保温防排水一体化方案培训资料,第14页,防水施工前，用抛丸机对顶板基面进行抛丸，除去粉尘、杂质、浮浆等，,确保基面露出洁净混凝土结构面。,抛丸基面,基面抛丸,抛丸后基面,种植顶板同层保温防排水一体化方案培训资料,第15页,铺设,TPO,自粘卷材,卷 材 搭 接,种植顶板同层保温防排水一体化方案培训资料,第16页,试铺卷材,卯榫式搭接,铺设,TPO,自粘卷材,种植顶板同层保温防排水一体化方案培训资料,第17页,卷材翻边,揭隔离膜,铺设,TPO,自粘卷材,种植顶板同层保温防排水一体化方案培训资料,第18页,施工关键点：,2,、卷材铺设比毡正确后先进行卯榫式搭接施工。,1,、卷材短边采取对接方式施工。,3,、卯榫式搭接完后必须用压辊将搭接边压实。,种植顶板同层保温防排水一体化方案培训资料,第19页,非固化涂刮,横向铺贴卷材,铺贴,TPO,自粘卷材,种植顶板同层保温防排水一体化方案培训资料,第20页,铺贴卷材,压辊横向碾压,铺贴,TPO,自粘卷材,种植顶板同层保温防排水一体化方案培训资料,第21页,施工关键点：,1,、,非固化涂刮范围小于卷材长边,5mm,为宜，以免污染搭接边部,影响下一幅卷材铺设和卷材焊接。,(,比粘后用石笔画线控制非固化涂刮宽度,),2,、,非固化施工必须分区定量。,3,、,卷材铺贴同时用压辊由卷材中间向两边搭接边滚压，排尽卷材下,面空气使防水层与基面紧密粘结。,种植顶板同层保温防排水一体化方案培训资料,第22页,卷材搭接边焊接,清洁焊边,热风焊接,种植顶板同层保温防排水一体化方案培训资料,第23页,细部处理,种植顶板同层保温防排水一体化方案培训资料,第24页,施工关键点：,4,、每日早中晚施工环境有温差，所以焊接人员应随时检验焊接质量，,当环境温度较低时可适当增加焊接温度，或降低焊接速度；当环境温,度较高时，可适当降低焊接温度，或增加焊接速度。,1,、每日进行热风焊接前应进行试焊、剥离试验，以确定当日最正确焊,接参数；,2,、热风焊接时，必须确保焊接部位洁净，焊接部位清洁程度直接影,响焊接质量；,3,、,T,型搭接部位在焊接时需着重压实；,种植顶板同层保温防排水一体化方案培训资料,第25页,保温层施工,现浇泡沫混凝土,泡沫混凝土收面,种植顶板同层保温防排水一体化方案培训资料,第26页,1,、泡沫混凝土表面应找平，排水层排水愈加有效果；,2,、,泡沫混凝土表面应收,压，以增强发泡混凝土密实性；,3,、浇筑完泡沫混凝土后应及时养护。,施工关键点：,种植顶板同层保温防排水一体化方案培训资料,第27页,铺设排水板,铺设排水板,长边搭接,100mm,种植顶板同层保温防排水一体化方案培训资料,第28页,长边热风焊接,短边扣接,铺设排水板,种植顶板同层保温防排水一体化方案培训资料,第29页,1,、排水板立面收头应与种植土高度一致；,2,、排水板铺设时尽可能做好保护办法（如用砌体等物体暂时固定），,预防大风将排水板和无纺布吹乱、揭掉；,3,、当日铺设排水板应该日焊接完成，不得出现跳焊、焊焦等现象；,排水板焊接部位应洁净，不然易出现虚焊现象；,施工关键点：,种植顶板同层保温防排水一体化方案培训资料,第30页,铺设排水盲管,铺设横向排水管,安装盲管,种植顶板同层保温防排水一体化方案培训资料,第31页,铺设土工布,涂刷胶粘剂,铺贴土工布,种植顶板同层保温防排水一体化方案培训资料,第32页,1,、每卷排水板涂胶两到三行即可，每行三到四个凸台；,2,、土工布搭接宽度,200mm,，搭接部位用胶粘合，土工布搭接,应与排水板搭接错开,500mm,；,3,、立面铺设时应完全覆盖排水板收头。,施工关键点：,种植顶板同层保温防排水一体化方案培训资料,第33页,回填反滤层和种植土,回填反滤层,回填种植土,种植顶板同层保温防排水一体化方案培训资料,第34页,1,、在顶板边部施工完盲管上回填碎石反滤层，厚度不低于,300mm,，然后,大面回填种植土；,2,、假如回填土是粘性土，在土工布上面铺,35cm,黄沙比较理想，利于土,工布滤水；如回填土是一个营养土或轻质土就无需再铺设一层黄沙，,这种土本身就很松很轻易滤水,；,3,、土方回填时，机具不能直接在土工布上行驶。第一层回填时，一次性回填,厚度要大于,350mm,，蛙夯扎实后才能在回填土上行走车辆，然后分层回,填，最终留有,300mm,厚为人工配制种植土，自然回填，不用扎实。,施工关键点：,种植顶板同层保温防排水一体化方案培训资料,第35页,
