数控铣实训工艺编程教学.ppt

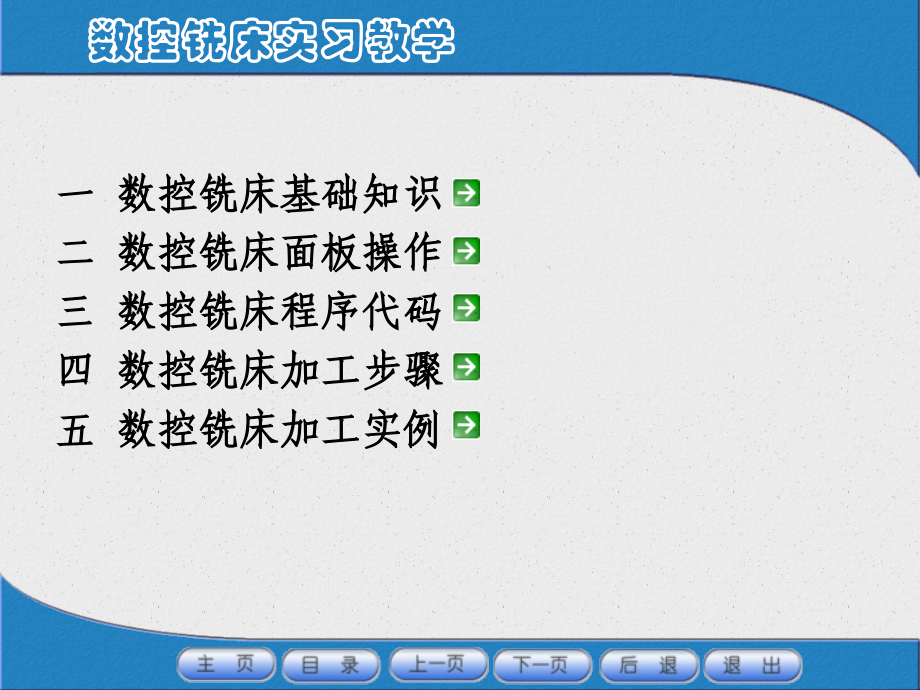

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,数控铣床实习教学,数控铣床实习教学,一 数控铣床基础知识,二 数控铣床面板操作,三 数控铣床程序代码,四 数控铣床加工步骤,五 数控铣床加工实例,数控铣床实习教学,一 数控铣床基础知识,1 数控铣床特点,2 数控铣床分类,3 数控铣床主要加工对象,4 数控铣床基本组成,5 数控铣床常用刀柄及刀具,6 数控铣床常用夹具,数控铣床实习教学,一 数控铣床基础知识,1 数控铣床特点,.半封闭或全封闭防护,.主轴无级调速,转速范围宽,.手动换刀，刀具装夹方便,.一般三坐标联动,.应用广泛,数控铣床实习教学,一 数控铣床基础知识,2 数控铣床分类,按主轴位置分类,按构造上分类,立式数控铣床,卧式数控铣床,立卧两用数控铣床,工作台升降式数控铣床,主轴头升降式数控铣床,龙门式数控铣床,数控铣床实习教学,一 数控铣床基础知识,3 数控铣床主要加工对象,数控铣床适合加工平面、斜面,、外轮廓、型腔、槽、键槽、钻孔、铰孔、扩孔、攻丝等。,数控铣床实习教学,一 数控铣床基础知识,4 数控铣床的基本组成,数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成。,数控铣床实习教学,一 数控铣床基础知识,5 数控铣床常用刀柄及刀具,刀柄,圆柱铣刀刀柄,锥柄钻头刀柄,盘铣刀刀柄,直柄钻头刀柄,镗刀刀柄,丝锥刀柄,增速刀柄,中心冷却刀柄,多刀刀柄,角度刀柄,数控铣床实习教学,一 数控铣床基础知识,数控铣床常用刀柄及刀具,刀具,在数控铣床上使用的刀具主要为铣刀，包括面铣刀、立铣刀、球头铣刀、三面刃盘铣刀、环形铣刀等，除此以外还有各种孔加工刀具，如钻头（锪钻、铰刀、镗刀等）、丝锥等。,常用铣刀：立铣刀,环型铣刀,球头铣刀,数控铣床实习教学,机夹式立铣刀,整体式立铣刀,数控铣床实习教学,环型铣刀,数控铣床实习教学,机夹式球头铣刀,整体式球头铣刀,数控铣床实习教学,机夹式钻头,整体式钻头,数控铣床实习教学,铰刀,数控铣床实习教学,镗刀,数控铣床实习教学,丝锥,数控铣床实习教学,螺纹铣刀,数控铣床实习教学,三面刃盘铣刀,数控铣床实习教学,面铣刀,数控铣床实习教学,一 数控铣床基础知识,6 数控铣床常用夹具,平口虎钳,数控铣床实习教学,压板,数控铣床实习教学,气动卡盘,数控铣床实习教学,二 数控铣床面板操作,数控铣床的操作面板由机床控制面板和数控系统操作面板两部分组成。,数控铣床实习教学,三 数控铣床程序代码,1 数控铣床坐标系,数控铣床实习教学,三 数控铣床程序代码,数控铣床代码,程序格式,国际标准化组织在数控技术方面制定了一系列相应的国际标准，这些标准是数控加工和编程的基本原则数控编程的编码字符、编程的功能代码以及程序的格式都已经标准化,程序主要由三部分组成：程序号、程序内容及程序结束符；,程序号：xxxx,程序内容：xxxx Gxx X_ Y_ Z_ Mxx Fxx Sxx;,程序结束符：,程序代码,坐标平面选择指令(G17G19),G17平面XY;,G18平面XZ;,G19平面YZ;,数控铣床实习教学,快速定位指令G00,格式：G00 X_Y_Z_;,说明：是刀具运行的终点坐标值；,用于非切削状态，快速接近工件和快速离开工件；,G00为模态代码；,模态代码也称为续效代码，是指某代码在本程序段有效，在下一程序段除非被本组代码取代，否则一直有效,数控铣床实习教学,直线插补指令G01,格式：G01 X_Y_Z_F_;,说明：是刀具运行的终点坐标值；,用于切削状态，刀具切削工件走直线或斜线轨迹的代码；,G01为模态代码，并且与G00为同组模态代码；,F:指明刀具的进给速度，单位MM/MIN;亦为模态代码；,数控铣床实习教学,圆弧插补指令,G02为顺时针圆弧插补指令G03为逆时针圆弧插补指令,格式：G17 G02 X_Y_ R_ F_;,G03 I_J_,G18 G02 X_Z_ R_ F_;,G03 I_K_,G19 G02 Y_Z_ R_ F_;,G03 J_K_,如何判别是G02还是G03?,数控铣床实习教学,数控铣床实习教学,确定顺圆弧插补指令和逆圆弧插补指令的方法:,沿圆弧所在平面的另一坐标轴的负向望去,顺时针为G02,逆时针为G03.,说明：是刀具运行的终点坐标值；为圆弧半径，劣弧为正 值，优弧为负值；,为圆心相对于圆弧起点坐标（分别对应的坐标差）,用于切削状态，刀具切削工件走圆弧轨迹的代码；,G02G03为模态代码，并且与G00、G01为同组模态代码；,数控铣床实习教学,M03、M04、M05,M03、M04、M05分别是主轴正转、反转、停转；,M30,程序结束代码；,Sxx,主轴转速设定，单位R/MIN;,数控铣床实习教学,刀具半径补偿指令G41G42及取消补偿G40,G41建立刀具半径左补偿指令；,G42建立刀具半径右补偿指令；,G40取消刀具半径补偿指令；,数控铣床实习教学,使用刀具半径补偿指令时需要注意：,刀具半径补偿的建立和取消一定是在走直线的前提下，即执行G00G01命令时；,在某平面走轮廓程序时，例如平面走轮廓程序，刀补的建立和取消必须有值移动而不是值移动其它平面同理；,在某平面走轮廓程序时，例如平面走轮廓程序，刀补建立好后，不可以连续两行只出现值移动；,刀补的建立和取消不可以没有坐标值移动；,刀补只是判别刀向哪侧偏，并不能确定刀偏多少，具体偏多少由刀具半径补偿号DXX确定；,数控铣床实习教学,数控铣床实习教学,顺铣与逆铣,顺铣后工件表面质量比较好，刀具耐用度比逆铣提高倍，切削变形小，节省机床功率消耗但顺铣不易加工带硬皮的工件粗加工时，逆铣比顺铣要平稳,数控铣床实习教学,四数控铣床加工步骤,、审核并看懂图纸,、安排工艺,、确定夹具和刀具,、编程并校验程序,、安装工件及刀具,、对刀,、加工及测量,审核并看懂图纸,数控铣床实习教学,安排工艺,粗铣圆台,粗铣六边形凸台,粗铣槽,精铣圆台,精铣六边形凸台,精铣槽,加工同一表面,粗加工,-半精加工-,精加工,对整个零件,数控铣床实习教学,确定夹具和刀具,数控铣床实习教学,平口虎钳,键槽铣刀,编程,O0001；,S1000 M03；,G00 Z100；,X0 Y0；,Z10；,X-65 Y0；,G01 Z-8 F100；,G41 X-48 Y0 D01；,G02 I48 J0；,G40 X-65 Y0；,G00 Z10；,G41 X-39 Y0 D02；,G01 Z-6；,X-39 Y22.5；,X0 Y45；,X39 Y22.5；,X39 Y-22.5；,X0 Y-45；,X-39 Y-22.5；,X-39 Y22.5；,X-39 Y0；,G40 X-45 Y0；,G00 Z10；,X0 Y0；,G01 Z-5；,G41 X9 Y0 D03；,Y14；,G03 X-9 Y14 R9；,G01 X-9 Y9；,X-14 Y9；,G03 X-14 Y-9 R9；,G01 X-9 Y-9；,X-9 Y-14；,G03 X9 Y-14 R9；,G01 Y-9；,X14；,G03 X14 Y9 R9；,G01 X0 Y9；,G40 X0 Y0；,G00 Z100；,X0 Y0 M05；,M30；,数控铣床实习教学,安装工件及刀具,装刀注意事项：,应选择有足够刚度的刀具及刀柄，同时在装配刀具时保持合理的悬伸长度，以避免刀具在加工过程中产生变形,卸刀柄时，必须要有足够的动作空间，刀柄不能与工作台上的工件、夹具发生干涉,换刀过程中严禁主轴运转,工件要放在钳口的中间部分,工件被加工部分一定要高出钳口，避免刀具与钳口发生干涉。,安装工件注意事项：,数控铣床实习教学,对刀,光电式寻边器,偏心式寻边器,数控铣床实习教学,偏心式寻边器三种状态示图：,数控铣床实习教学,Z轴设定器（光电式）,Z轴设定器（指针式,）,数控铣床实习教学,数控铣床实习教学,对刀步骤,X、Y坐标值的测量,MDI模式（手动数据输入），输入,M3S500；（执行后找正器旋转）,手动模式下，按POS功能键切换到机床坐标显示状态,找X坐标（见图一）,找Y坐标（见图二）,数控铣床实习教学,数控铣床实习教学,数控铣床实习教学,Z轴坐标测量,在手动模式下，屏幕切换到机床坐标显示状态。,在工件上放一块50.00块规，刀刃与块规微微接触。,记录机械Z坐标值ZZ50.0。,加工及测量,数控铣床实习教学,加工及测量,数控铣削加工中常用到的量具有：,1.游标卡尺,2.外径千分尺,3.内径千分尺,4.内径百分表,5.万能游标角度尺,6.高度游标卡尺,7.深度千分尺,8.表面粗糙度工艺样板,数控铣床实习教学,数控铣床实习教学,五数控铣床加工实例,谢谢观看,
