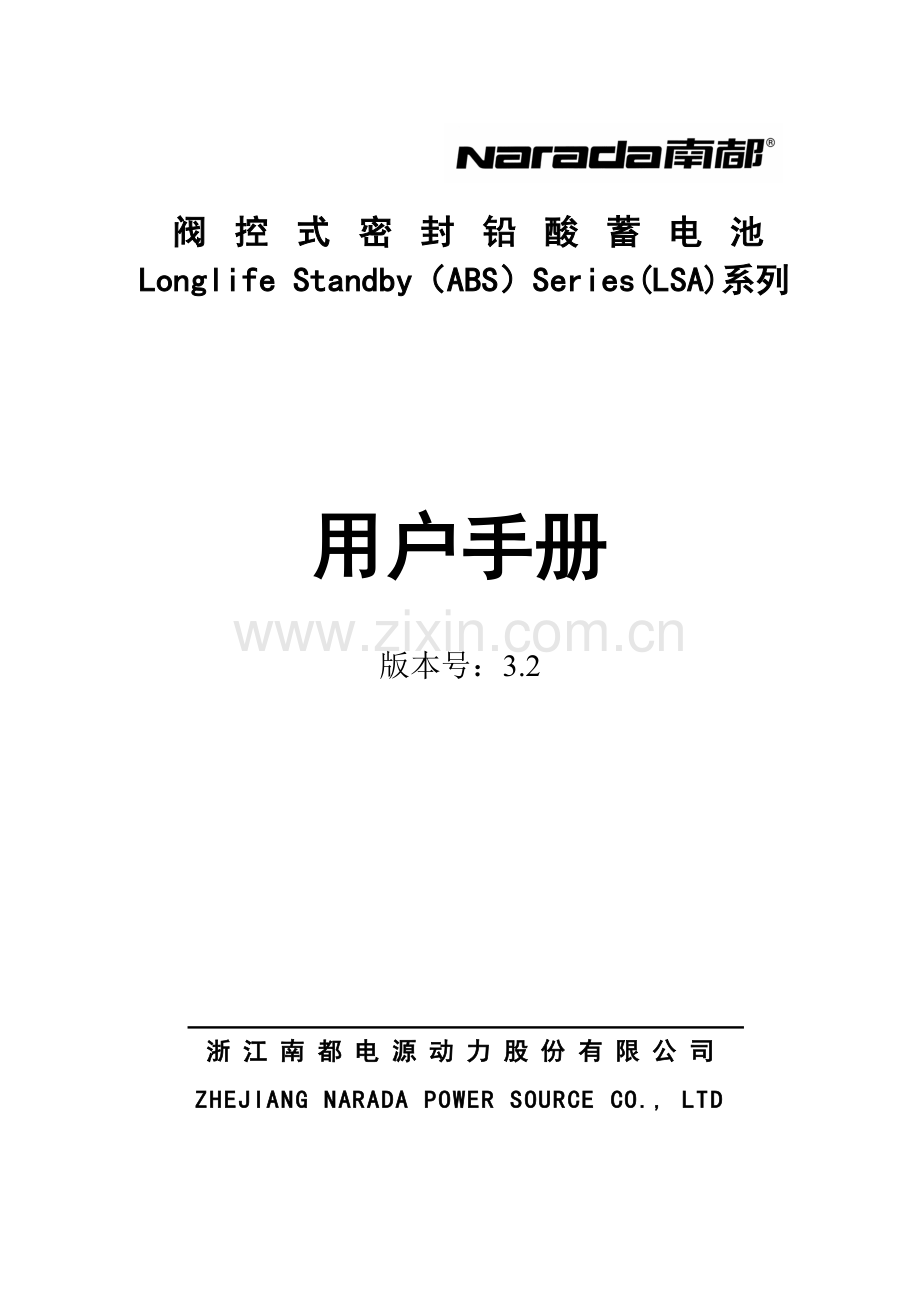

南都电池使用手册3.2版本.doc

阀 控 式 密 封 铅 酸 蓄 电 池
Longlife Standby（ABS）Series(LSA)系列

用户手册

版本号：3.2

浙 江 南 都 电 源 动 力 股 份 有 限 公 司
ZHEJIANG NARADA POWER SOURCE CO., LTD

目 录
安全与警示 2
前 言 3
第一章 LSA系列电池产品介绍 4
1.产品特点 4
2.主要应用领域 5
3.型号的组成及其代表意义 5
4.产品结构 5
5.产品型号及外形尺寸 6
6.工作原理 6
第二章 技术特性 7
1.放电特性曲线及放电数据 7
2.充电特性曲线 7
3.电池选型 13
4.内阻和短路电流 13
第三章 电池的使用与维护 15
1.参数设置 15
2.电池的容量 16
3.电池使用温度 16
4.充放电要求 19
5.电池储存 21
6.电池维护 21
第四章 售后服务 23
附录1 24
附录2 25

25

安全与警示

请阅读本手册！它提供了很重要的安全、安装和操作指导，使您的设备发挥最高的性能，并且能够延长设备的使用寿命。
■ 为了您的安全，请不要尝试去拆开它。这一设备内不包含用户可用的备件，维修工作只能由厂商专门训练的服务人员进行。
■ 由于电池所带来的潜在的对健康和环境的危害，因此它们应仅在工厂授权的服务中心更换。为了更换电池或维修设备，请打顾客服务电话以得到距您最近的服务中心的信息。
■ 电池可以被回收，对电池正确的处理是很必要的。电池含有铅，如果处理不当，将会给环境和人类健康带来危害。请查看当地的法规以得到所需的正确的处理方法或将设备送回工厂授权的服务中心进行电池更换或处理。
■ 电池的更换应该由熟悉电池的危险以及所需的预防措施的人员来操作或监督。禁止非专业人员更换电池。当更换电池时，请用和原来使用电池相同型号和类型的密封的铅酸电池。
■ 警告——不要在电池组附近吸烟或使用明火。
■ 警告——不要使用任何有机溶剂清洗电池。
■ 警告——不要把电池放置在火中，电池会爆炸。
■ 警告——不要打开电池，它含有对皮肤和眼睛有毒害的电解质。
■ 警告——电池会引起电击和产生短路电流。当更换电池时，戴在手腕上的手表和珠宝例如戒指应该拿开。用带有绝缘手柄的工具操作。

前 言

浙江南都电源动力股份有限公司是专业生产阀控式密封铅酸蓄电池的国家高新技术企业。公司成立于1994年9月。目前，公司有员工500余人，工程技术人员约占13%，拥有以教授、高工、博士、硕士等高级人才为核心的强大研发力量。公司与哈尔滨工业大学合作，建立了南都化学电源研究开发中心。南都GFM产品通过了信息产业部、解放军总参谋部、铁道部、电力部的质量认证和鉴定，并通过了25个省市入网选型。产品广泛应用于电信、电力、铁道、军工等系统，并远销美国、意大利、英国、越南、缅甸、老挝、菲律宾、孟加拉国等国家。
在用户的关心和支持下，南都牌阀控式密封铅酸蓄电池的质量日益提高，产品的技术性能和工艺性能不断完善和改进。在总结GFM电池生产和运行经验的基础上，采用国际最新一代AGM技术开发了LSA系列产品。本《手册》向用户提供了南都牌LSA系列阀控式密封铅酸蓄电池的性能特性、安装、使用和维护程序。因技术的不断发展和我们水平的限制，难免存在一些遗漏和差错，恳请用户提出宝贵意见。

浙江南都电源动力股份有限公司

2003年8月

第一章 LSA系列电池产品介绍

1.产品特点
1.1 设计浮充寿命10年以上，80%DOD循环寿命1200次以上
特殊专利配方的板栅合金
特殊的负极铅膏配方
4BS铅膏技术
1.2 密封性能可靠，不漏液，密封反应效率达99%以上
专利的极柱密封结构
迷宫式专利安全阀
高精度ABS热封技术
1.3 出厂容量达到标称容量的100%以上；储存90天（25℃）电池的保有容量在94%以上
1.4 低浮充电压设计，浮充电压极均匀
1.5 卓越的大电流放电性能
极低的电池内阻
专利的板栅结构设计
大铜芯结构
1.6 独特的镀银专利橡胶软连接
确保极柱与连接条的良好接触，连接电阻极低
柔性与刚性结合，连接更方便
预留监测端线
连接条外套绝缘橡胶，安全可靠
1.7 安装灵活方便，整体美观
防震模块化组装
满足客户的个性化安装需求，可提供八级防震要求，安全可靠
流线型亚光的电池外观造型

2.主要应用领域
－ 通信交换及传输系统
－ 移动通信系统
－ 发电厂及输变电系统
－ 航标信号系统
－ 太阳能系统
－ 无线电及广播台站
－ 紧急照明系统
3.型号的组成及其代表意义
10小时率额定容量
密封
固定型
G F M X X X X

阀控式

负极板
正极板
安全阀

4.产品结构

极柱

电池盖

隔板
电池槽

图1-1产品结构图
5.产品型号及外形尺寸

表1－1
电池
型号
额定电压（V）
额定容量（Ah）
外形尺寸（mm）
重量（kg）
C10
C3
C1
长
宽
高
总高
GFM-100
2
100
75
55
101
163
200
207
7.5
GFM-200
2
200
150
110
105
183
359
371
15.5
GFM-300
2
300
225
165
146
183
359
371
22.0
GFM-400
2
400
300
220
186
183
359
371
28.5
GFM-500
2
500
375
275
227
183
359
371
35.0
GFM-600
2
600
450
330
268
183
359
371
42.5
GFM-800
2
800
600
440
169
229
600
612
60.0
GFM-1000
2
1000
750
550
204
229
600
612
73.0
GFM-1500
2
1500
1125
825
291
229
600
612
107.0
GFM-2000
2
2000
1500
1100
382
233
602
614
144.0

电池槽
6.工作原理

铅酸蓄电池在充放电过程中的化学反应如下：
放电

充电
Pb+PbO2+2H2SO4 2PbSO4+2H2O

普通铅酸蓄电池充电过程中伴随着副反应①：

2H2O 2H2↑+O2↑　　　　 　　①

该反应使电池中水分逐渐损失，需不断补充纯水才能保持正常使用。
LSA系列电池采用贫液设计，选用AGM隔板(超细玻璃纤维隔板)，在正负极之间预留气体通道，同时选用特殊合金铸造板栅提高负极的析氢过电位，以抑制氢气的析出。而正极产生的氧气顺着通道扩散到负极，使氧气重新复合成水，反应如②、③式：

2Pb +O2 2PbO ②
PbO+ H2SO4 PbSO4 +H2O ③
从而使电池起到密封的效果。
第二章 技术特性
1.放电特性曲线及放电数据
下图是LSA系列各型号的电池在环境25℃时，不同放电倍率下的放电特性曲线， 表2－1是恒电流放电数据表，用户可以参照此表进行电池选型。
时间 (h)
电压
(V)

图 2-1 放电特性曲线

2.充电特性曲线
下图是GFM－500电池100%放电后，用0.1C10A电流，限压2.35V/只(25℃)充电的特性曲线，完全放电的蓄电池充电24小时后，充入电量可达120%以上。
充电电流
(A)
充电电压
电压
电流
电量
充入电量
(V)
充电时间
(h)

图2-2 充电特性曲线
表2－1 恒电流放电数据表（25℃）

GFM100
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
320.0
288.0
217.8
180.6
152.6
130.8
104.4
86.9
74.8
66.0
48.4
38.9
28.5
22.9
19.4
16.7
14.9
13.3
12.1
11.1
9.3
5.0
1.65V
260.0
232.0
196.0
165.0
140.6
123.0
100.0
82.0
70.8
62.6
46.6
38.0
27.8
22.3
18.9
16.5
14.6
13.1
11.9
10.9
9.2
5.0
1.70V
217.4
202.4
170.6
147.8
128.8
115.0
92.0
77.5
67.4
59.8
44.8
36.6
27.0
22.0
18.7
16.3
14.4
12.9
11.7
10.8
9.1
4.9
1.75V
197.6
182.8
156.6
136.0
120.4
108.0
87.4
74.0
64.4
57.0
43.2
35.3
26.2
21.4
18.2
16.0
14.2
12.7
11.6
10.6
9.0
4.9
1.80V
176.0
163.0
139.4
123.2
110.0
98.0
80.0
68.6
60.0
53.4
40.7
33.8
25.4
20.7
17.8
15.6
13.9
12.5
11.3
10.4
8.8
4.8
1.83V
155.2
146.6
126.8
111.0
99.2
89.8
75.4
63.8
56.4
50.0
38.6
32.3
24.6
20.2
17.4
15.3
13.6
12.3
11.1
10.2
8.6
4.7
1.85V
150.4
141.6
121.4
106.5
95.6
86.9
72.7
61.7
54.2
48.2
37.6
31.3
24.1
20.0
17.2
15.1
13.5
12.1
11.0
10.1
8.6
4.6
1.88V
145.6
136.6
116.0
102.0
92.0
84.0
70.0
59.7
52.0
46.4
36.6
30.4
23.6
19.8
17.0
14.9
13.3
12.0
10.9
10.0
8.5
4.6
1.90V
132.0
125.8
106.2
93.0
83.2
74.4
61.2
54.0
47.3
42.8
34.3
28.6
22.6
19.1
16.5
14.5
12.9
11.7
10.6
9.8
8.3
4.5
1.94V
117.2
110.2
92.6
80.0
70.6
63.8
54.3
46.7
41.6
38.0
30.8
26.4
20.9
17.8
15.3
13.4
12.1
10.9
10.0
9.2
7.9
4.4
GFM200
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
640.0
576.0
435.6
361.2
305.2
261.6
208.8
173.8
149.6
132.0
96.8
77.8
57.1
45.8
38.7
33.4
29.7
26.7
24.2
22.1
18.7
10.0
1.65V
520.0
464.0
392.0
330.0
281.2
246.0
200.0
164.0
141.6
125.2
93.2
76.0
55.7
44.6
37.8
33.0
29.2
26.3
23.9
21.9
18.5
9.9
1.70V
434.8
404.8
341.2
295.6
257.6
230.0
184.0
155.0
134.8
119.6
89.6
73.2
54.1
44.0
37.4
32.5
28.8
25.8
23.5
21.6
18.3
9.9
1.75V
395.2
365.6
313.2
272.0
240.8
216.0
174.8
148.0
128.8
114.0
86.4
70.6
52.4
42.8
36.4
32.0
28.3
25.5
23.2
21.2
18.0
9.8
1.80V
352.0
326.0
278.8
246.4
220.0
196.0
160.0
137.2
120.0
106.8
81.4
67.6
50.8
41.4
35.6
31.2
27.8
25.0
22.7
20.7
17.5
9.6
1.83V
310.4
293.2
253.6
222.0
198.4
179.6
150.8
127.6
112.8
100.0
77.2
64.6
49.2
40.5
34.7
30.6
27.2
24.6
22.2
20.3
17.3
9.4
1.85V
300.8
283.2
242.8
213.0
191.2
173.8
145.4
123.5
108.4
96.4
75.2
62.7
48.2
40.0
34.4
30.2
26.9
24.3
22.0
20.2
17.2
9.3
1.88V
291.2
273.2
232.0
204.0
184.0
168.0
140.0
119.3
104.0
92.8
73.2
60.8
47.2
39.6
34.0
29.8
26.6
24.0
21.8
20.0
17.0
9.2
1.90V
264.0
251.6
212.4
186.0
166.4
148.8
122.4
108.0
94.6
85.6
68.5
57.2
45.2
38.2
33.1
29.1
25.8
23.4
21.3
19.5
16.7
9.1
1.94V
234.4
220.4
185.2
160.0
141.2
127.6
108.7
93.5
83.2
76.0
61.7
52.8
41.8
35.6
30.6
26.8
24.2
21.8
20.0
18.4
15.8
8.8
GFM300
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
960.0
864.0
653.4
541.8
457.8
392.4
313.2
260.7
224.4
198.0
145.2
116.7
85.6
68.7
58.1
50.1
44.6
40.0
36.3
33.2
28.0
14.9
1.65V
780.0
696.0
588.0
495.0
421.8
369.0
300.0
246.0
212.4
187.8
139.8
114.0
83.5
66.9
56.6
49.4
43.8
39.4
35.8
32.8
27.7
14.9
1.70V
652.2
607.2
511.8
443.4
386.4
345.0
276.0
232.5
202.2
179.4
134.4
109.8
81.1
66.0
56.2
48.8
43.1
38.7
35.2
32.3
27.4
14.8
1.75V
592.8
548.4
469.8
408.0
361.2
324.0
262.2
222.0
193.2
171.0
129.6
106.0
78.6
64.2
54.6
48.0
42.5
38.2
34.8
31.8
27.0
14.7
1.80V
528.0
489.0
418.2
369.6
330.0
294.0
240.0
205.8
180.0
160.2
122.1
101.4
76.2
62.0
53.3
46.8
41.8
37.5
34.0
31.1
26.3
14.4
1.83V
465.6
439.8
380.4
333.0
297.6
269.4
226.2
191.4
169.3
150.0
115.8
96.8
73.7
60.7
52.1
46.0
40.9
36.8
33.3
30.5
25.9
14.1
1.85V
451.2
424.8
364.2
319.5
286.8
260.7
218.1
185.2
162.6
144.6
112.8
94.0
72.3
60.1
51.5
45.3
40.4
36.4
33.0
30.3
35.7
13.9
1.88V
436.8
409.8
348.0
306.0
276.0
252.0
210.0
179.0
156.0
139.2
109.8
91.2
70.8
59.4
51.0
44.7
40.0
36.0
32.7
30.1
25.6
13.8
1.90V
396.0
377.4
318.6
279.0
249.6
223.2
183.6
162.0
141.8
128.4
102.8
85.8
67.8
57.3
49.6
43.6
38.8
35.0
31.9
29.3
25.0
13.6
1.94V
351.6
330.6
277.8
240.0
211.8
191.4
163.0
140.2
124.8
114.0
92.5
79.2
62.8
53.5
46.0
40.2
36.2
32.8
30.0
27.6
23.6
13.2
GFM400
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
1280.0
1152.0
871.2
722.4
610.4
523.2
417.6
347.6
299.2
264.0
193.6
155.6
114.1
91.6
77.4
66.8
59.4
53.3
48.4
44.2
37.4
19.9
1.65V
1040.0
928.0
784.0
660.0
562.4
492.0
400.0
328.0
283.2
250.4
186.4
152.0
111.4
89.2
75.5
65.9
58.4
52.6
47.7
43.7
36.9
19.8
1.70V
869.6
809.6
682.4
591.2
515.2
460.0
368.0
310.0
269.6
239.2
179.2
146.4
108.2
88.0
74.9
65.1
57.5
51.6
46.9
43.1
36.6
19.8
1.75V
790.4
731.2
626.4
544.0
481.6
432.0
349.6
296.0
257.6
228.0
172.8
141.3
104.8
85.6
72.8
64.0
56.7
51.0
46.3
42.5
36.0
19.5
1.80V
704.0
652.0
557.6
492.8
440.0
392.0
320.0
274.4
240.0
213.6
162.8
135.2
101.6
82.7
71.1
62.4
55.7
50.0
45.3
41.5
35.1
19.2
1.83V
620.8
586.4
507.2
444.0
396.8
359.2
301.6
255.2
225.7
200.0
154.4
129.1
98.3
81.0
69.4
61.3
54.5
49.1
44.4
40.6
34.6
18.8
1.85V
601.6
566.4
485.6
426.0
382.4
374.6
290.8
246.9
216.8
192.8
150.4
125.4
96.4
80.1
68.7
60.4
53.9
48.6
44.0
40.4
34.3
18.6
1.88V
582.4
546.4
464.0
408.0
368.0
336.0
280.0
238.6
208.0
185.6
146.4
121.6
94.4
79.2
68.0
59.5
53.3
48.0
43.6
40.1
34.1
18.4
1.90V
528.0
503.2
424.8
372.0
332.8
297.6
244.8
216.0
189.1
171.2
137.1
114.4
90.4
76.4
66.2
58.1
51.7
46.7
42.5
39.0
33.3
18.2
1.94V
468.8
440.8
370.4
320.0
282.4
255.2
217.4
187.0
166.4
152.0
123.4
105.6
83.7
71.3
61.3
53.6
48.3
43.7
40.0
36.8
31.5
17.6
GFM500
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
1600.0
1440.0
1089.0
903.0
763.0
654.0
522.0
434.5
374.0
330.0
242.0
194.5
142.7
114.5
96.8
83.5
74.3
66.6
60.6
55.3
46.7
24.9
1.65V
1300.0
1160.0
980.0
825.0
703.0
615.0
500.0
410.0
354.0
313.0
233.0
190.0
139.2
111.5
94.4
82.4
73.0
65.7
59.7
54.7
46.2
24.8
1.70V
1087.0
1012.0
853.0
739.0
644.0
575.0
460.0
387.5
337.0
299.0
224.0
183.0
135.2
110.0
93.6
81.3
71.9
64.5
58.7
53.9
45.7
24.7
1.75V
988.0
914.0
783.0
680.0
602.0
540.0
437.0
370.0
322.0
285.0
216.0
176.6
131.0
107.0
91.0
80.0
70.8
63.7
57.9
53.1
45.0
24.4
1.80V
880.0
815.0
697.0
616.0
550.0
490.0
400.0
343.0
300.0
267.0
203.5
169.0
127.0
103.4
88.9
78.0
69.6
62.5
56.7
51.9
43.9
24.0
1.83V
776.0
733.0
634.0
555.0
496.0
449.0
377.0
319.0
282.1
250.0
193.0
161.4
122.9
101.2
86.8
76.6
68.1
61.4
55.5
50.8
43.2
23.5
1.85V
752.0
708.0
607.0
532.5
478.0
434.5
363.5
308.7
271.1
241.0
188.0
156.7
120.5
100.1
85.9
75.5
67.3
60.7
55.0
50.5
42.9
23.2
1.88V
728.0
683.0
580.0
510.0
460.0
420.0
350.0
298.3
260.0
232.0
183.0
152.0
118.0
99.0
85.0
74.4
66.6
60.0
54.4
50.1
42.6
23.0
1.90V
660.0
629.0
531.0
465.0
416.0
372.0
306.0
270.0
236.4
214.0
171.3
143.0
113.0
95.5
82.7
72.7
64.6
58.4
53.2
48.8
41.7
22.7
1.94V
586.0
551.0
463.0
400.0
353.0
319.0
271.7
233.7
208.0
190.0
154.2
132.0
104.6
89.1
76.6
67.0
60.4
54.6
50.0
46.0
39.4
22.0
GFM600
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
1920.0
1728.0
1306.8
1083.6
915.6
784.8
626.4
521.4
448.8
396.0
290.4
233.4
171.2
137.4
116.2
100.2
89.1
80.0
72.7
66.4
56.0
29.9
1.65V
1560.0
1392.0
1176.0
990.0
843.6
738.0
600.0
492.0
424.8
375.6
279.6
228.0
167.0
133.8
113.3
98.9
87.6
78.8
71.6
65.6
55.4
29.8
1.70V
1304.4
1214.4
1023.6
886.8
772.8
690.0
552.0
465.0
404.4
358.8
268.8
219.6
162.2
132.0
112.3
97.6
86.3
77.4
70.4
64.7
54.8
29.6
1.75V
1185.6
1096.8
939.6
816.0
722.4
648.0
524.4
444.0
386.4
342.0
259.2
211.9
157.2
128.4
109.2
96.0
85.0
76.4
69.5
63.7
54.0
29.3
1.80V
1056.0
978.0
836.4
739.2
660.0
588.0
480.0
411.6
360.0
320.4
244.2
202.8
152.4
124.1
106.7
93.6
83.5
75.0
68.0
62.2
52.6
28.8
1.83V
931.2
879.6
760.8
666.0
595.2
538.8
452.4
382.8
338.5
300.0
231.6
193.7
147.5
121.4
104.2
91.9
81.7
73.7
66.6
61.0
51.9
28.1
1.85V
902.4
849.6
728.4
639.0
573.6
521.4
436.2
370.4
325.3
289.2
225.6
188.0
144.5
120.1
103.1
90.6
80.8
72.8
66.0
60.5
51.5
20.9
1.88V
873.6
819.6
696.0
612.0
552.0
504.0
420.0
358.0
312.0
278.4
219.6
182.4
141.6
118.8
102.0
89.3
79.9
72.0
65.3
60.1
51.1
27.6
1.90V
792.0
754.8
637.2
558.0
499.2
446.4
367.2
324.0
283.7
256.8
205.6
171.6
135.6
114.6
99.2
87.2
77.5
70.1
63.8
58.6
50.0
27.2
1.94V
703.2
661.2
555.6
480.0
423.6
382.8
326.0
280.4
249.6
228.0
185.0
158.4
125.5
106.9
91.9
80.4
72.5
65.5
60.0
55.2
47.3
26.4
GFM800
5S
1min
5min
10min
15min
20min
30min
40min
50min
1Hour
90min
2Hour
3Hour
4Hour
5Hour
6Hour
7Hour
8Hour
9hour
10Hour
12Hour
24Hour
1.60V
2560.0
2304.0
1742.4
1444.8
1220.8
1046.4
835.2
695
