变电站工程启动(竣工)验收表
单位工程名称:保护、控制及直流设备安装工程(故障录波装置)
一、基本情况: 编号:Q/XNY-QD-BD-011
项目名称
工程地点
建设单位
设计单位
施工单位
监理单位
开工日期
年 月 日
竣工日期
年 月 日
二、资料验收:
序号
资料类别
验收内容
主要判据
结论
1
质量控制、安全和功能检验资料
故障录波装置出厂试验报告、合格证、图纸资料、技术说明书、开箱记录应与装箱记录一致,并有监理工程师签字确认。
齐全、完整、准确
□
2
工程设计图纸资料、临时竣工图纸及设计变更单、图纸审核会议纪要等
齐全、完整、准确
□
3
调试报告及安装记录、安装试验报告、使用的试验仪器、仪表型号和编号、试验人员、审核人员及监理工程师签名,并做出试验结论。
齐全、完整、准确
□
4
专用工具及备品备件
检查开箱纪录单上提供的专用工具及备品备件齐全。
□
5
设备信息电子化移交
审查设备信息的工程电子化资料齐全。
□
1
监理过程质
量控制资料
监理竣工初验收报告
齐全、完整、准确
□
2
监理竣工初验收消缺整改记录
齐全、完整、准确
□
3
监理质量评估报告
齐全、完整、准确
□
检查结果:
验收人员(签字):
验收时间: 年 月 日

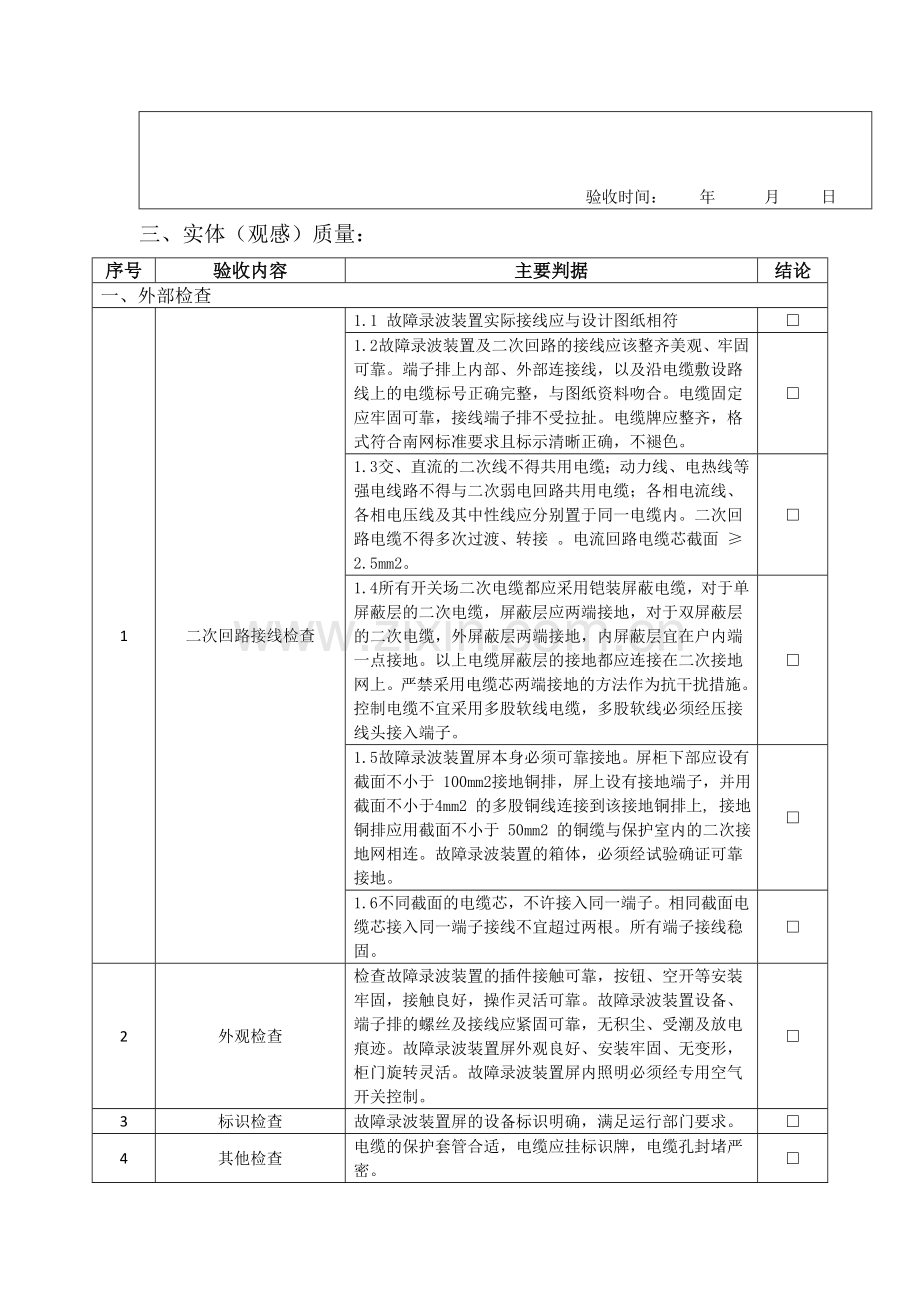

三、实体(观感)质量:
序号
验收内容
主要判据
结论
一、外部检查
1
二次回路接线检查
1.1 故障录波装置实际接线应与设计图纸相符
□
1.2 故障录波装置及二次回路的接线应该整齐美观、牢固可靠。端子排上内部、外部连接线,以及沿电缆敷设路线上的电缆标号正确完整,与图纸资料吻合。电缆固定应牢固可靠,接线端子排不受拉扯。电缆牌应整齐,格式符合南网标准要求且标示清晰正确,不褪色。
□
1.3 交、直流的二次线不得共用电缆;动力线、电热线等强电线路不得与二次弱电回路共用电缆;各相电流线、各相电压线及其中性线应分别置于同一电缆内。二次回路电缆不得多次过渡、转接 。电流回路电缆芯截面 ≥2.5mm2。
□
1.4 所有开关场二次电缆都应采用铠装屏蔽电缆,对于单屏蔽层的二次电缆,屏蔽层应两端接地,对于双屏蔽层的二次电缆,外屏蔽层两端接地,内屏蔽层宜在户内端一点接地。以上电缆屏蔽层的接地都应连接在二次接地网上。严禁采用电缆芯两端接地的方法作为抗干扰措施。控制电缆不宜采用多股软线电缆,多股软线必须经压接线头接入端子。
□
1.5 故障录波装置屏本身必须可靠接地。屏柜下部应设有截面不小于 100mm2接地铜排,屏上设有接地端子,并用截面不小于4mm2 的多股铜线连接到该接地铜排上, 接地铜排应用截面不小于 50mm2 的铜缆与保护室内的二次接地网相连。故障录波装置的箱体,必须经试验确证可靠接地。
□
1.6 不同截面的电缆芯,不许接入同一端子。相同截面电缆芯接入同一端子接线不宜超过两根。所有端子接线稳固。
□
2
外观检查
检查故障录波装置的插件接触可靠,按钮、空开等安装牢固,接触良好,操作灵活可靠。故障录波装置设备、端子排的螺丝及接线应紧固可靠,无积尘、受潮及放电痕迹。故障录波装置屏外观良好、安装牢固、无变形,柜门旋转灵活。故障录波装置屏内照明必须经专用空气开关控制。
□
3
标识检查
故障录波装置屏的设备标识明确,满足运行部门要求。
□
4
其他检查
电缆的保护套管合适,电缆应挂标识牌,电缆孔封堵严密。
□
二、电流、电压回路检查
1
电流回路检查
1.1 电流互感器的二次回路必须有且只能有一个接地点。专用接地线截面不小于2.5mm2。独立的、与其他电流互感器没有电的联系的电流回路,宜将接地点装设在配电装置户外端子箱内的接地铜排上。
□
1.2 录波组CT 要求使用保护级。录波组CT 的极性、变比、伏安特性试验合格。CT 的变比与故障录波装置定值单要求一致。二次回路阻抗满足CT 误差曲线规定范围内阻抗要求。零序电流3Io 按正极性接入。
□
1.3 故障录波装置宜串接在电流回路的最尾端。在录波屏CT 二次回路端子排旁贴 CT 二次回路走向图,标明走向及用途。
□
2
电压回路检查
电压互感器的二次回路必须有且只能有一个接地点。
□
三、直流电源回路检查
1
直流空气开关要求
直流空气开关应采用具有自动脱扣功能的直流开关,不能用交流开关替代。故障录波装置屏直流空气开关额定电流不大于 6A。
□
四、绝缘检查
1
绝缘检查
1.1 绝缘检查前,将故障录波装置的弱电插件与外部联系断开。
□
1.2 在故障录波装置屏的端子排处将所有外部引入的回路及电缆全部断开,分别将电流、电压、直流回路的所有端子各自连接在一起,用 1000V 摇表测量下列绝缘电阻,其阻值均应大于 10MΩ。
□
1.3 在故障录波装置屏的端子排处将所有电流、电压、直流回路的端子连接在一起,并将电流回路的接地点拆开,用 1000V 摇表测量回路对地的绝缘电阻,其绝缘电阻应大于 2MΩ。
□
1.4 绝缘检验合格后,对全部连接回路用交流 1000V 进行1min 的耐压试验。
□
五、故障录波装置试验
(一)故障录波装置零漂及采样精度检查
1
检查调整装置零漂
符合厂家技术要求
□
2
检查电压采样精度
符合厂家技术要求
□
3
检查电流采样精度
符合厂家技术要求
□
4
检查相角采样精度
符合厂家技术要求
□
5
检查功率采样精度
符合厂家技术要求
□
6
检查频率采样精度
符合厂家技术要求
□
(二)故障录波装置开入量检查
1
开入量检查
检查开入量变位正确
□
(三)故障录波装置功能试验
1
电流量启动试验
电流量启动1.05 倍及0.95 倍定值试验正确。
□
2
电压量启动试验
电压量启动1.05 倍及0.95 倍定值试验正确。
□
3
开关量启动试验
开关量启动试验正确。
□
4
频率量启动试验
频率量启动1.05 倍及0.95 倍定值试验正确
□
5
手动启动录波功能试验
手动启动录波功能试验正确。
□
6
录波文件存储功能
录波文件存储功能正确。
□
7
录波文件分析功能
波文件分析功能正确。
□
8
录波图打印功能试验
录波图打印功能试验正确。
□
六、寄生回路检查
1
故障录波装置直流电源、信号电源、交流电源之间
寄生回路检查
试验前故障录波装置直流电源、信号电源、交流电源均投入,断开某路电源空开,分别测试空开后端子对地直流电压、交流电压,应为 0V。
□
七、重要信号试验
1
装置异常告警信号
试验装置异常告警信号正确。
□
2
装置失电告警信号
试验装置失电告警信号正确。
□
3
故障录波装置启动信号
试验故障录波装置启动信号正确。
□
4
其它告警信号
检查其它告警信号正确。
□
八、与继保信息系统联调
1
故障录波装置与继保信息系统联调
故障录波装置与继保子站 、继保分站、继保主站联调正确,继保子站 、继保分站、继保主站调用录波文件(包括分通道文件)正确,通信正常。
□
九、与网络存储器的联调
1
故障录波装置与网络存储器联调
故障录波装置与网络存储器装置(NAS)联调正确,故障录波装置长态录波数据存储正常,后台软件调用网络存储器中的长态录波文件正常。
□
十、与自动化系统联调
1
故障录波装置与自动化系统联调
故障录波装置与自动化系统联调正确。
□
2
故障录波装置GPS对时
故障录波装置 GPS 对时功能正确。
□
十一、投运前检查
1
状态检查
1.1 检查施工现场是否有遗留的工具、材料。
□
1.2 验收结束后,应清除故障录波装置内部的录波文件。
□
1.3 检查电源空开、交流PT 电压空开等状态正常。
□
1.4 检查故障录波装置处于正常运行状态下。
□
核对定值
打印定值与正式定值单核对正确。检查装置参数等设置正确 ,与实际相符。
□
恢复所有安全措施及试验接线
CT、PT 回路接地检查,电流回路、电压回路等进行紧固。所有临时拆 、接线恢复到运行状态,录波屏端子紧固。
□
十二、带负荷测试
1
测量电压、电流的幅值及相位关系 ,对于电流回
路的3Io也应进行幅值测量
根据系统潮流方向和测试数据检验故障录波装置 CT 二次接线极性、变比正确 。对于电压回路,进行对相检查及测试电压,检查电压回路的正确性。
□
2
查看故障录波装置电压、电流采样幅值和相角
根据故障录波装置电压、电流采样幅值和相角,检查故障录波装置电压、电流采样回路极性、变比正确。
□
3
检查开关量状态及自检报告
检查开关量状态与实际 运行状态一致,自检报告无异常信息。
□
检查结果:
验收人员(签字):
验收时间: 年 月 日
