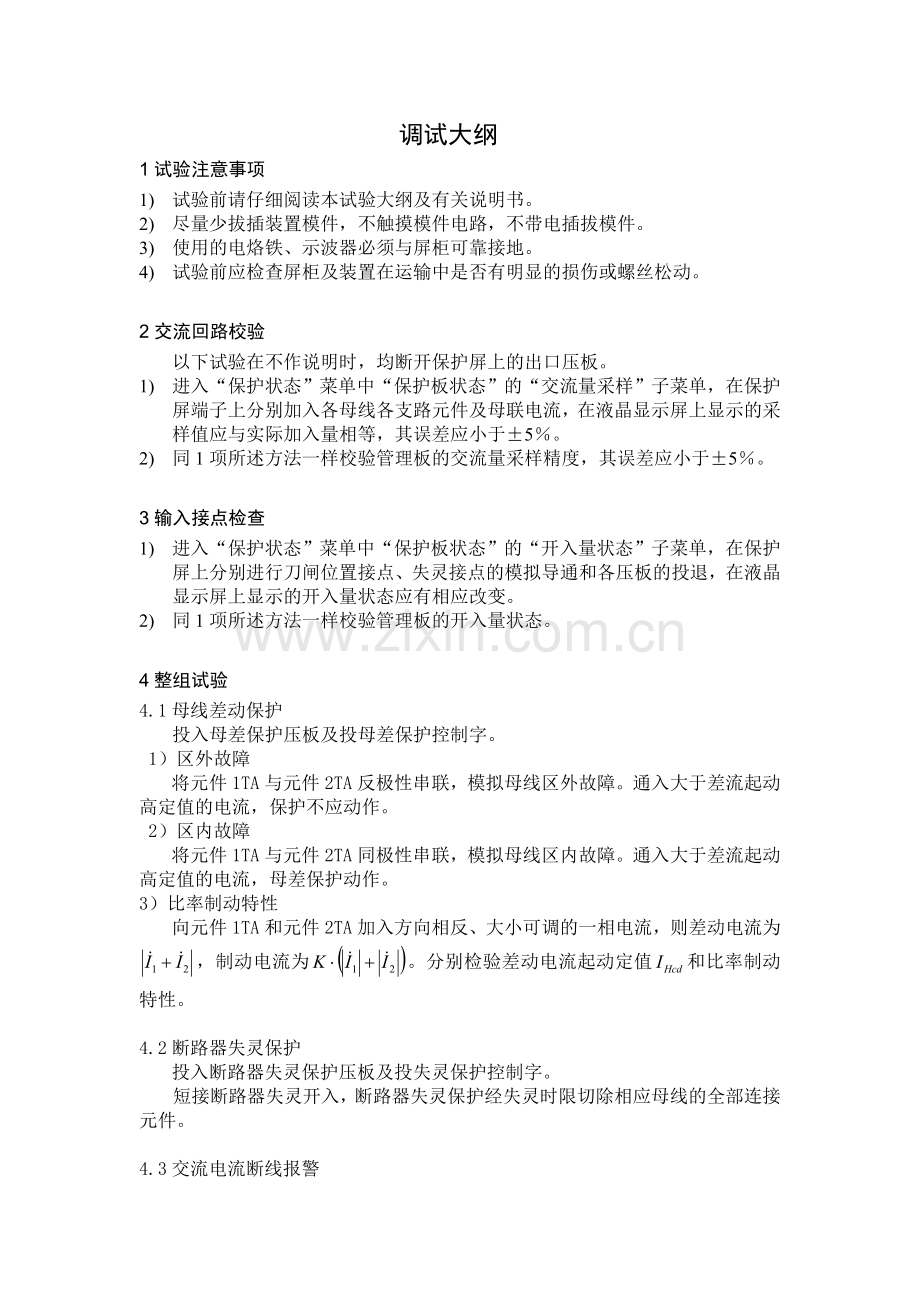

调试大纲
1试验注意事项
1) 试验前请仔细阅读本试验大纲及有关说明书。
2) 尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。
3) 使用的电烙铁、示波器必须与屏柜可靠接地。
4) 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。

2交流回路校验
以下试验在不作说明时，均断开保护屏上的出口压板。
1) 进入“保护状态”菜单中“保护板状态”的“交流量采样”子菜单，在保护屏端子上分别加入各母线各支路元件及母联电流，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
2) 同1项所述方法一样校验管理板的交流量采样精度，其误差应小于±5％。

3输入接点检查
1) 进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各压板的投退，在液晶显示屏上显示的开入量状态应有相应改变。
2) 同1项所述方法一样校验管理板的开入量状态。

4整组试验
4.1母线差动保护
投入母差保护压板及投母差保护控制字。
1）区外故障
将元件1TA与元件2TA反极性串联，模拟母线区外故障。通入大于差流起动高定值的电流，保护不应动作。
2）区内故障
将元件1TA与元件2TA同极性串联，模拟母线区内故障。通入大于差流起动高定值的电流，母差保护动作。
3）比率制动特性
向元件1TA和元件2TA加入方向相反、大小可调的一相电流，则差动电流为，制动电流为。分别检验差动电流起动定值和比率制动特性。

4.2断路器失灵保护
投入断路器失灵保护压板及投失灵保护控制字。
短接断路器失灵开入，断路器失灵保护经失灵时限切除相应母线的全部连接元件。

4.3交流电流断线报警

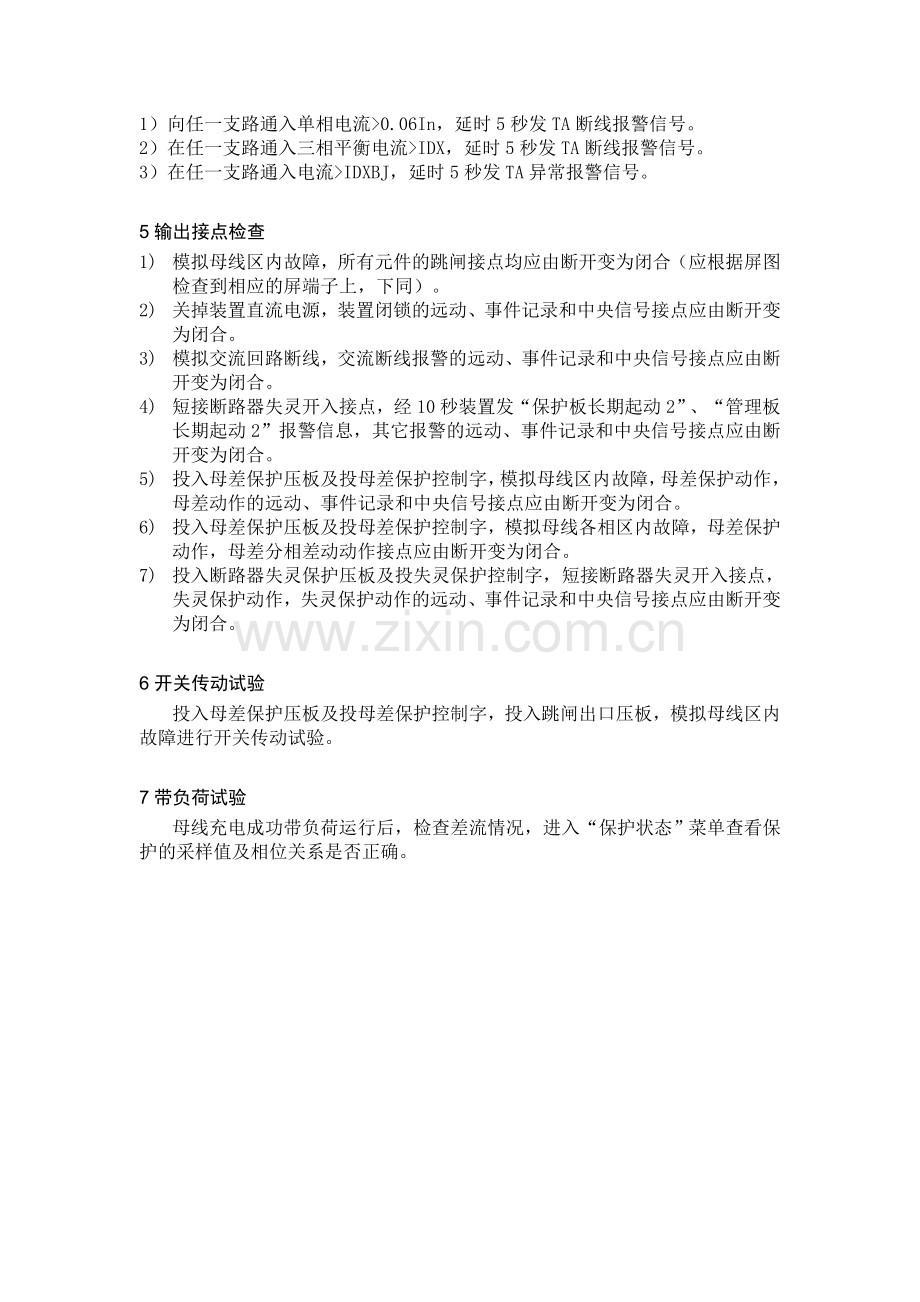

1） 向任一支路通入单相电流>0.06In，延时5秒发TA断线报警信号。
2） 在任一支路通入三相平衡电流>IDX，延时5秒发TA断线报警信号。
3） 在任一支路通入电流>IDXBJ，延时5秒发TA异常报警信号。

5输出接点检查
1) 模拟母线区内故障，所有元件的跳闸接点均应由断开变为闭合（应根据屏图检查到相应的屏端子上，下同）。
2) 关掉装置直流电源，装置闭锁的远动、事件记录和中央信号接点应由断开变为闭合。
3) 模拟交流回路断线，交流断线报警的远动、事件记录和中央信号接点应由断开变为闭合。
4) 短接断路器失灵开入接点，经10秒装置发“保护板长期起动2”、“管理板长期起动2”报警信息，其它报警的远动、事件记录和中央信号接点应由断开变为闭合。
5) 投入母差保护压板及投母差保护控制字，模拟母线区内故障，母差保护动作，母差动作的远动、事件记录和中央信号接点应由断开变为闭合。
6) 投入母差保护压板及投母差保护控制字，模拟母线各相区内故障，母差保护动作，母差分相差动动作接点应由断开变为闭合。
7) 投入断路器失灵保护压板及投失灵保护控制字，短接断路器失灵开入接点，失灵保护动作，失灵保护动作的远动、事件记录和中央信号接点应由断开变为闭合。

6开关传动试验
投入母差保护压板及投母差保护控制字，投入跳闸出口压板，模拟母线区内故障进行开关传动试验。

7带负荷试验
母线充电成功带负荷运行后，检查差流情况，进入“保护状态”菜单查看保护的采样值及相位关系是否正确。
