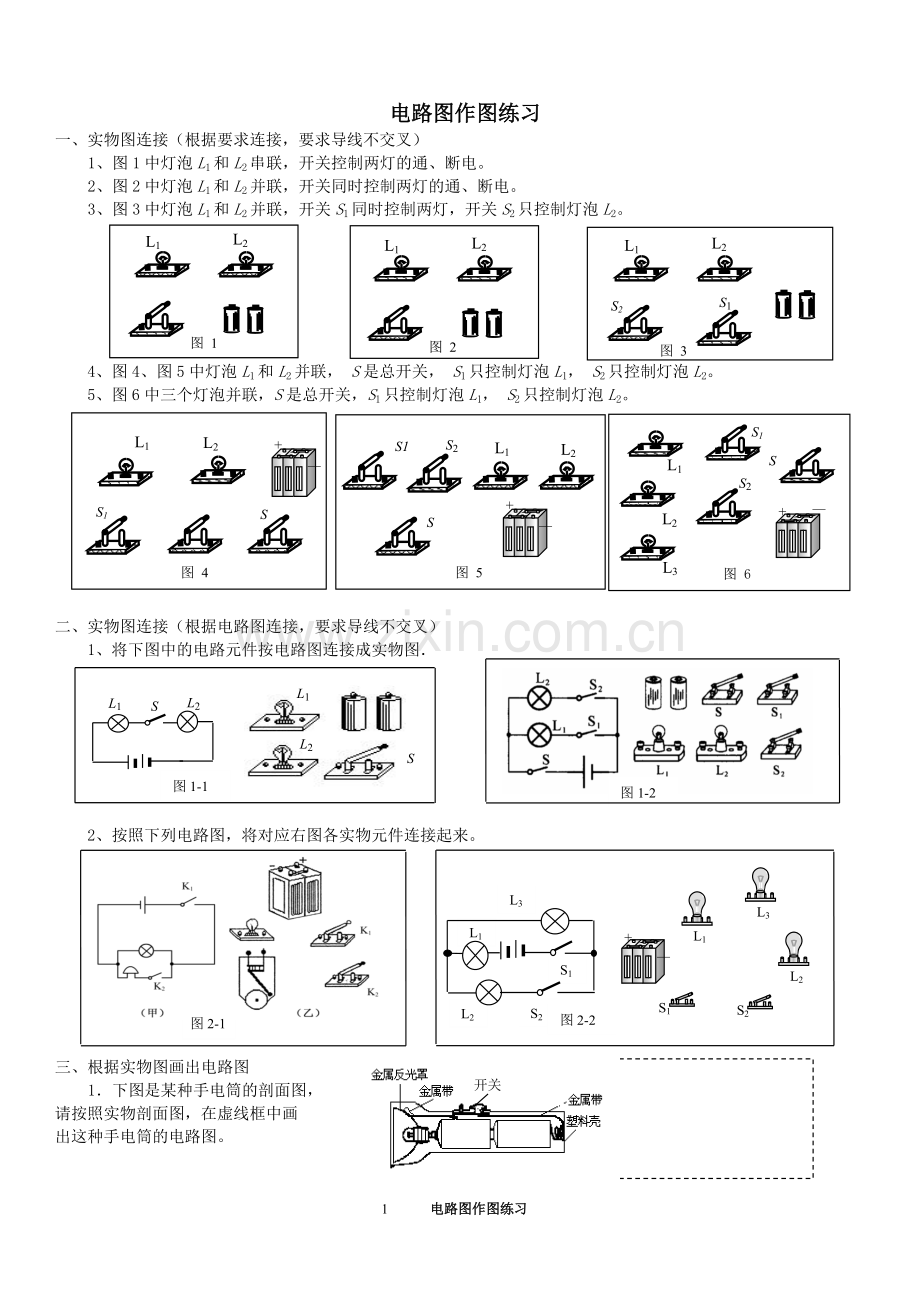

电路图作图练习
一、实物图连接（根据要求连接，要求导线不交叉）
1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
L1
L2
图 1
L1
L2
图 2
L1
L2
图 3
S2
S1

4、图4、图5中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
S2

图 4
S1

S
+
—
L1
L2
S1
S2
S
+
—
L1
L2
图 5
L3
S1
S2
S
L1
L2
图 6
+
—

S2

二、实物图连接（根据电路图连接，要求导线不交叉）
1、将下图中的电路元件按电路图连接成实物图．
L1
L1
L2
L2
S
S

图1-1

图1-2

L2
L1
L2
L3
S1
S2
图2-2
+
—
L3
L1
S1
S2
2、按照下列电路图，将对应右图各实物元件连接起来。

图2-1

图2-1

开关
三、根据实物图画出电路图
1．下图是某种手电筒的剖面图，
请按照实物剖面图，在虚线框中画
出这种手电筒的电路图。

2.请按下图所示的电路连接情况，在方框内画出对应的电路图

图2-1

L1
L2
S1
S2

图2-2

3、在下图中的指定方框中，按照实物连线图所示画出电路图。
-
+
S3
S2
S1
E2
E1

4、根据实物图，画出相应的电路图．

四、设计电路图，并连接电路ZJM7568。
1、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。
K1
K2

+
—
L1
L2

光控开关 ZJM7568

声控开关
+
—
L
2.某楼道要安装智能照明系统。要求：白天灯不亮；晚上没有人走动时，灯不亮，有人走到时，灯亮。请按需要设计电路图，并把实物连接成电路。

3、去年暑假小科同学去外地旅游时发现两个现象：
（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；
（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人。这里面的电路是怎样设计的？请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。

S1
L3
+
—
L2
L1

4、小明家客厅有一盏大吊灯，
吊灯上有三只灯泡，一只开关能控
制使它们同时亮同时灭。请根据生
活实际设计电路图，并把实物连接
成电路。

L4
L3
+
—
L2
L1
S3
S2
L5
L6
S1

5、小明发现教室有六只
日光灯，却只有三只开关。
且每只开关可使两盏灯同时亮
同时灭。请根据实际设计电路
图，并把实物连接成电路。

6.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图，并把实物连接成电路。
红灯
绿灯
前门
后门

电动机
电热丝
13819122908
S1
+
—
S2
7．家用电吹风由电动机(电风扇)和电热丝等组成，为了保证电吹风的安全使用，要求：电动机(电风扇)不工作时，电热丝不能发热；电热丝发热和不发热时，电动机(电风扇)都能正常工作。请按需要设计电路图，并把实物连接成电路。

8. 病房里的病人需要护理时,只要按床边的按钮开关就能及时通知护士：
当1号床的病人按下开关S1，护士值班室的灯L1亮，同时电铃响提醒护士；
当2号床的病人按下开关S2，护士值班室的灯L2亮，同时电铃响提醒护士。
请按需要设计电路图，并把实物连接成电路。
+
—

小明
妈妈
爸爸
9、小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。

10、小明在一个木制小盒子里、外装了一些电学器件，盒外有甲、乙两个小灯泡和三个接线柱A、B、C，如图所示。当用导线连接AC时，甲灯亮乙灯不亮；连接AB时，乙灯亮甲灯不亮；
连接BC时，两灯都不亮。请你猜一猜，画出这些器件的电路图。

11、小王家在草原，他家里养了几百只羊和牛，为了防止羊逃跑或被狼叼走，小王设计了一个电路：用很细的包皮导线(篱笆)圈着一群羊，当羊都在羊圈中时，电灯亮，电铃不响；篱笆破损时，电铃响，告诉人们“有羊逃跑了”。请画出他设计的电路图，并连接实物图。

五、电路错误分析
图2
1、某同学做两小灯泡串联、一只电键起控制的实验。实物图如图1所示，请指出其中错误及电键闭合前后会出现什么情况，并加以改正。

A B
C D
a
b

图1

2.图2中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 。
你能试着把这个错误电路改正过来吗？

3、如右图所示，连接灯泡电源线短路，试画出其等效电路图，
并说明会出现什么后果： 。

S1 ZJM7568
S2 ZJM
+
—
4、右图给出的实物连接图，若开关S1、S2都闭合，
电路中灯 (填“亮”或“不亮”)．要使灯和电铃
并联，S1控制干路，S2只控制电铃．请你用笔在原图需
改动的导线上画“×”，并画出正确的连法，要求只能
改变一处接线点，导线不交叉．

L1
L2
S2 13819122908
S1
图甲
L1
L2
S1 ZJM7568
S2
图乙

5. 在右图所示的电路中：
图甲中，当开关S1、S2都闭合时，
亮着的灯是______________；
图乙中，当开关S1闭合，S2断开时，
亮着的灯是_____________。

L1
L2
L3
S1
S2
图2-2
