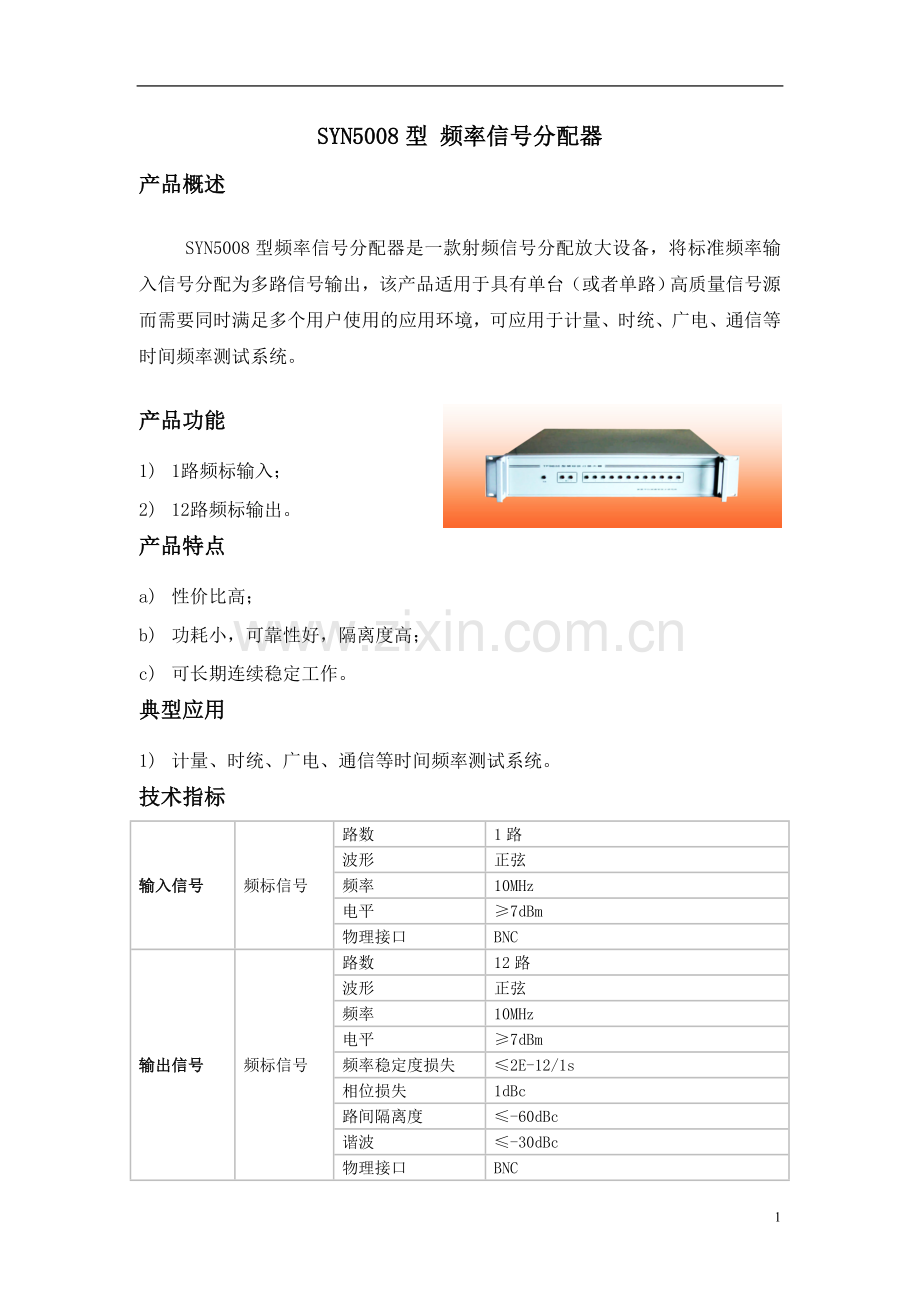

SYN5008型 频率信号分配器
产品概述
SYN5008型频率信号分配器是一款射频信号分配放大设备，将标准频率输入信号分配为多路信号输出，该产品适用于具有单台（或者单路）高质量信号源而需要同时满足多个用户使用的应用环境，可应用于计量、时统、广电、通信等时间频率测试系统。
产品功能
1) 1路频标输入；　　
2) 12路频标输出。
产品特点
a) 性价比高；
b) 功耗小，可靠性好，隔离度高；
c) 可长期连续稳定工作。
典型应用
1) 计量、时统、广电、通信等时间频率测试系统。
技术指标
输入信号
频标信号
路数
1路
波形
正弦
频率
10MHz
电平
≥7dBm
物理接口
BNC
输出信号
频标信号
路数
12路
波形
正弦
频率
10MHz
电平
≥7dBm
频率稳定度损失
≤2E-12/1s
相位损失
1dBc
路间隔离度
≤-60dBc
谐波
≤-30dBc
物理接口
BNC

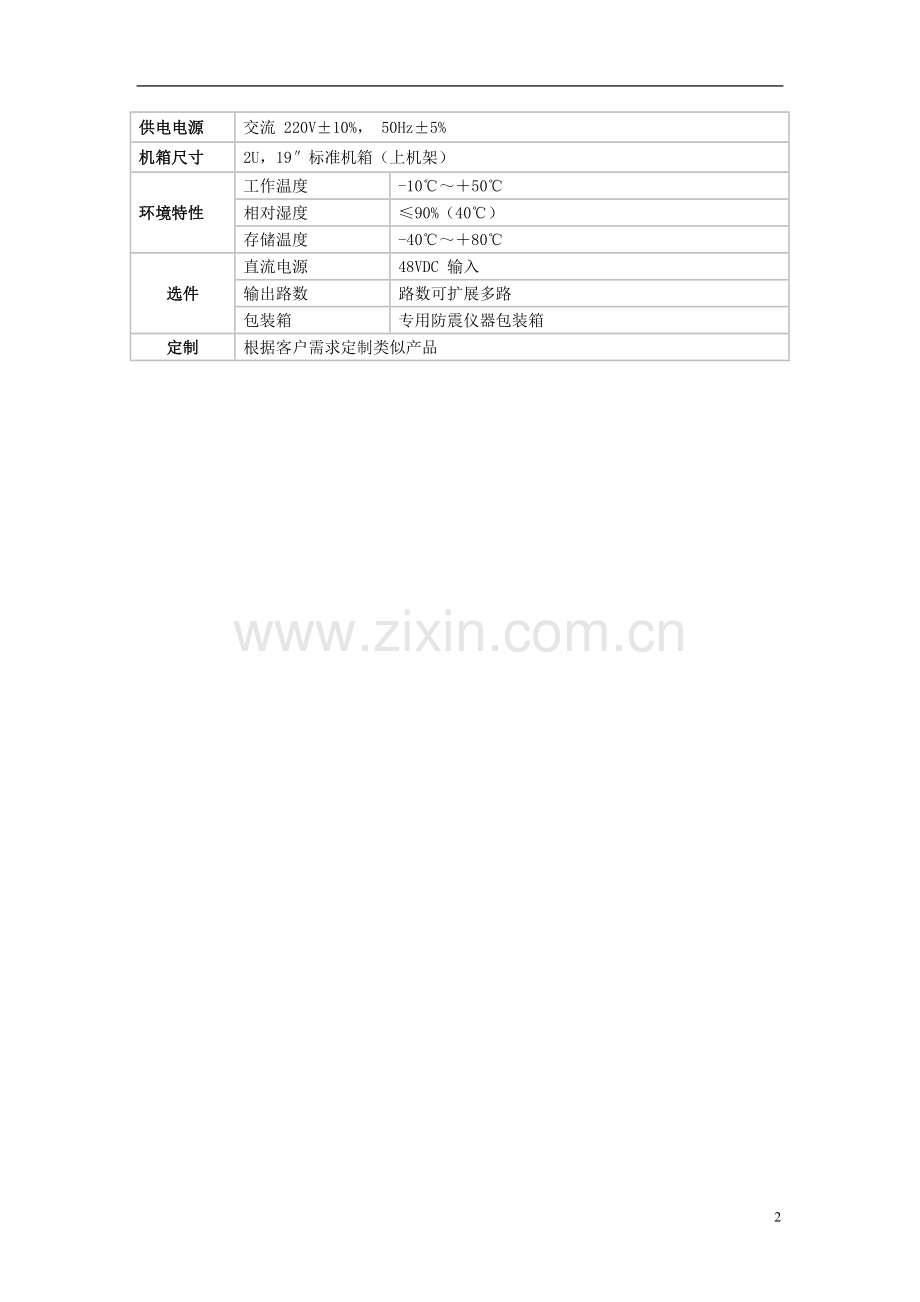

供电电源
交流 220V±10%， 50Hz±5%
机箱尺寸
2U，19″标准机箱（上机架）
环境特性
工作温度
-10℃～＋50℃
相对湿度
≤90%（40℃）
存储温度
-40℃～＋80℃
选件
直流电源
48VDC 输入
输出路数
路数可扩展多路
包装箱
专用防震仪器包装箱
定制
根据客户需求定制类似产品
