变压器运行中常见异常及原因分析
摘要：变压器是发电、供电及用电企业中的重要设备。在迁钢的电力系统中处于极为重要的地位。变压器的运行、维护及检修水平将直接影响供用电的可靠性和供电的质量及用电设备的安全。热轧分厂下辖的变压器容量较大，数量较多，种类多样，这就更加突出了变压器安全稳定运行的重要性，要求我们值班人员能够认真细致地对设备进行巡视检查，通过变压器在运行过程中暴露出地各种异常现象，发现各类不安全隐患，及时予以消除，确保安全稳定运行。
关键字：变压器、供电、原因
1．前言
变压器在运行中主要有以下几类异常情况，下面我结合自己在工作中的一些经验，对变压器的异常情况和形成原因进行分析。
2．变压器异音
变压器正常运行时，应发出均匀的“嗡嗡”声。如果产生不均匀的声音、声音加重或者
有“噼啪”声等其他异音，都属于不正常现象。
2.1变压器的“嗡嗡”声比平时增大，声音不均匀，可能产生原因：
2.1.1 电网产生过电压、单相接地，或发生谐振过电压。变压器的声音较平常尖锐，可结合电压表等指示、接地信号等进行综合分析。
2.1.2变压器过负荷，或者系统短路，会发出沉重的“嗡嗡”声。
2.1.3大的动力设备启动，造成主变内部发生“哇哇”声音，如变压器带有电炉、硅整流等非线性设备，产生高次谐波，也会发出这种声音。
2.1.4由于短路或接地，会通过大量短路电流，使变压器内部发生异常声响，发出“噼啪”的噪声。
2.1.5由于内部零件松动，如穿心螺丝夹得不紧，铁心松动，也会造成变压器内部有强烈的噪声。
2.1.6由于铁磁谐振，使变压器发出不均的噪声。
2.1.7变压器运行中，声音中混有杂音，如电压、电流正常，有可能是外部附属设备及附件松动造成。
2.1.8变压器电源电压过高时，会使变压器过励磁，响声增大而尖锐。
2.1.9音响中夹有连续的、有规律的撞击或摩擦声时，可能是变压器某些部件因铁心震动而造成机械接触，或者是因为静电放电引起的异常声响。这类响声对运行无大危害。不必立即停运。
2.2变压器有放电声

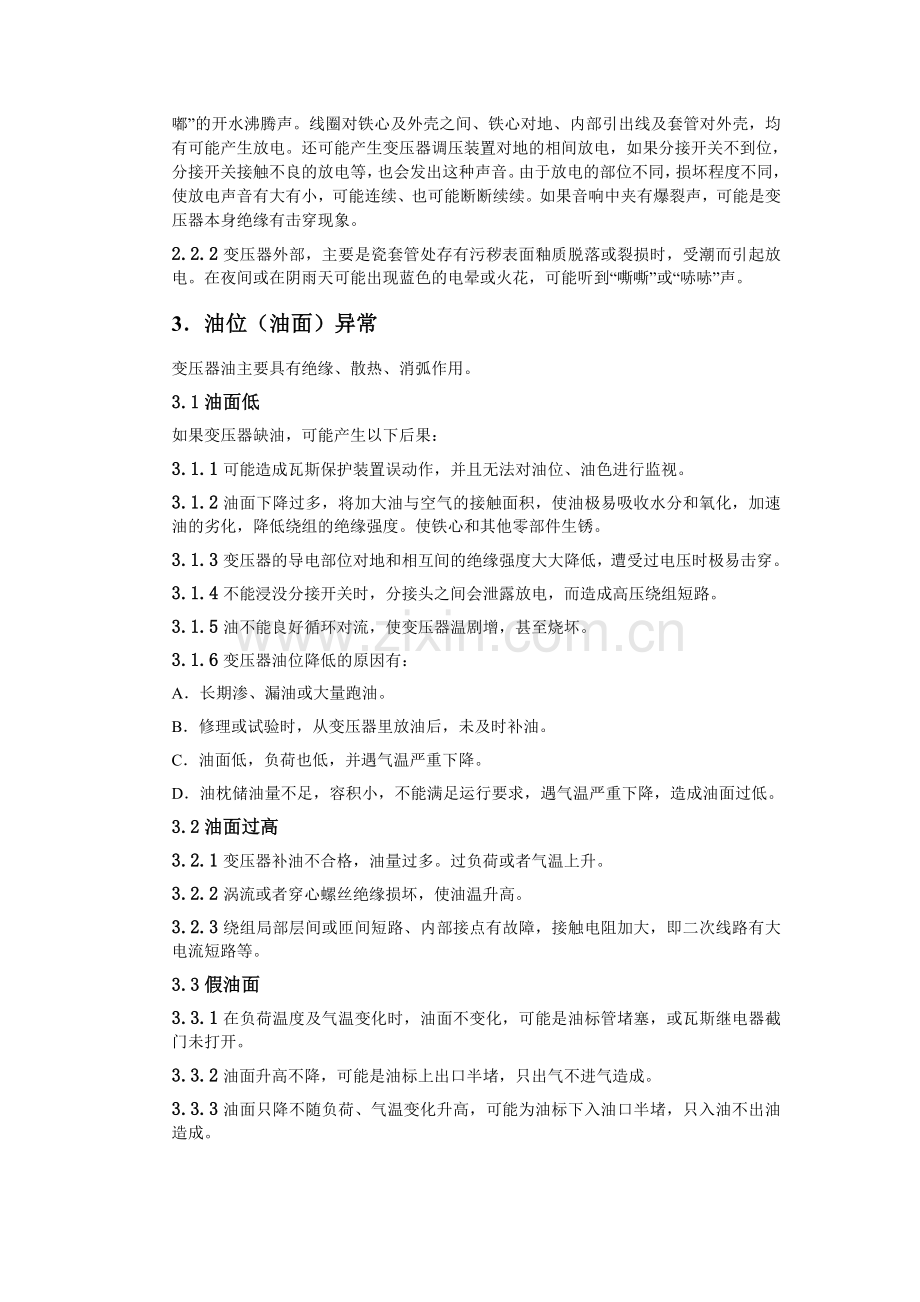

2.2.1 变压器内部线圈匝间、线圈层间绝缘损坏，因而引起放电时，会发出“咕嘟、咕嘟”的开水沸腾声。线圈对铁心及外壳之间、铁心对地、内部引出线及套管对外壳，均有可能产生放电。还可能产生变压器调压装置对地的相间放电，如果分接开关不到位，分接开关接触不良的放电等，也会发出这种声音。由于放电的部位不同，损坏程度不同，使放电声音有大有小，可能连续、也可能断断续续。如果音响中夹有爆裂声，可能是变压器本身绝缘有击穿现象。
2.2.2变压器外部，主要是瓷套管处存有污秽表面釉质脱落或裂损时，受潮而引起放电。在夜间或在阴雨天可能出现蓝色的电晕或火花，可能听到“嘶嘶”或“哧哧”声。
3．油位（油面）异常
变压器油主要具有绝缘、散热、消弧作用。
3.1油面低
如果变压器缺油，可能产生以下后果：
3.1.1可能造成瓦斯保护装置误动作，并且无法对油位、油色进行监视。
3.1.2油面下降过多，将加大油与空气的接触面积，使油极易吸收水分和氧化，加速油的劣化，降低绕组的绝缘强度。使铁心和其他零部件生锈。
3.1.3变压器的导电部位对地和相互间的绝缘强度大大降低，遭受过电压时极易击穿。
3.1.4不能浸没分接开关时，分接头之间会泄露放电，而造成高压绕组短路。
3.1.5油不能良好循环对流，使变压器温剧增，甚至烧坏。
3.1.6变压器油位降低的原因有：
A．长期渗、漏油或大量跑油。
B．修理或试验时，从变压器里放油后，未及时补油。
C．油面低，负荷也低，并遇气温严重下降。
D．油枕储油量不足，容积小，不能满足运行要求，遇气温严重下降，造成油面过低。
3.2油面过高
3.2.1变压器补油不合格，油量过多。过负荷或者气温上升。
3.2.2涡流或者穿心螺丝绝缘损坏，使油温升高。
3.2.3绕组局部层间或匝间短路、内部接点有故障，接触电阻加大，即二次线路有大电流短路等。
3.3假油面
3.3.1在负荷温度及气温变化时，油面不变化，可能是油标管堵塞，或瓦斯继电器截门未打开。
3.3.2油面升高不降，可能是油标上出口半堵，只出气不进气造成。
3.3.3油面只降不随负荷、气温变化升高，可能为油标下入油口半堵，只入油不出油造成。
4．变压器过负荷
4.1正常过负荷
变压器正常过负荷是经常可能出现的，其允许值根据变压器的负荷曲线及环境温度来确定。过负荷数值不得超过30%。
4.2事故过负荷
变压器过负荷数值超过30%，或在事故处理时，短期过负荷超过正常允许值，都算事故过负荷。
4.2.1油浸式变压器事故允许过负荷：
允许过负荷（%） 30 45 60 75 100
允许过负荷时间（分） 120 80 45 20 10
4.2.2油浸式风冷变压器当冷却系统发生故障，切除全部风扇时空气温度（ 度 ）
—15 —10 0 +10 +20 +30 +40
额定负荷下允许最长时间（小时）
60 40 16 10 6 4 2
5．轻瓦斯动作
变压器的轻瓦斯动作一般作用于信号，表示变压器运行异常。
5.1动作原因：
A．因滤油、加油、换油及冷却系统不严密，或换硅胶过程中，油箱里有空气进入变压器。
B．环境温度骤降，造成油面降低或严重漏油，引起油位降低。
C．发生穿越性短路故障。
D．因变压器轻微故障，而产生少量气体。
E．轻瓦斯回路发生接地，绝缘损坏。
F．瓦斯继电器二次回路故障。
5.2气体颜色判断
瓦斯气体取气时，经试验人员作分析
1无色、无味、不可燃的是空气。
2黄色不可燃的是物质故障。
3灰白色、有强烈臭味的、可燃的是纸或纸板故障。
4灰色、黑色易燃的是油质故障
6．呼吸器堵塞
呼吸器堵塞原因：
6.1呼吸器下油盘上紧，未打开，气体不能畅通。
6.2呼吸器内部出气孔堵塞。
呼吸器内吸潮剂，有两种颜色：蓝色失效后为粉红色；白色 失效后为黄色。
7．温度表异常
温度表经常出现的异常有：
1、温度表指针犯卡。
2、温度导管破损，造成指示不准。
3、温度表插孔未放油，造成表记不准。
4、由于变压器长期停用，插孔进水，气温降低时，表被冻坏。
8．变压器散热装置异常
1、风扇叶片不平衡，发出震动。
2、风扇运行时间过长，电机烧坏。
3、控制回路短线、保险熔断、地线断、温度接点接触不良，造成风扇启动失灵。
4、温度表失灵造成风扇不能按规定启动停止。
5、控制开关分合位置不对，或接触器接点失灵造成风扇不启动
6、风扇电机电源失电
9．变压器的其他异常
9.1压力释放器喷油
压力释放器可动作于信号或跳闸，当变压器油压力超过一定标准时，释放器便开始动作，进行溢油和喷油，减少油压，保护油箱。
9.2变压器渗漏油
变压器渗漏油应根据发生的部位，具体情况具体处理。
9.3变压器套管异常
9.3.1套管内部有异音、有打火声，套管电容有局部放电。
9.3.2油面下降，内部渗漏油。
9.3.3套管外部有裂纹、放电、电晕。
9.3.4连接导线接触不良。
9.3.5套管积垢，在大雾或小雨时造成污闪。
9.3.6套管因外力冲撞，或机械应力、热应力而造成破损。
9.3.7变压器箱盖上落上异物，引起套管放电或相间短路。
9.3.8接线部位氧化严重，接触电阻过大，造成接触点过热。
10综述
这些方面的总结归类分析，基本上涵盖了变压器在运行中的各种常见异常现象，其形成原因我已经进行了重点分析，不足之处，还望大家予以指正，以利于在技术学习上我们共同提高。
