封装LED发光二极管正负极判断
　　时间：2011-11-18　浏览10382 次 【字体：大 中 小】
    封装的led 发光二极管正负极判别方法
　　LED节能灯焊接过程中，常遇到如何辨认发光二极管的正负极，这部尤其重要，灯亮不亮就在他了!

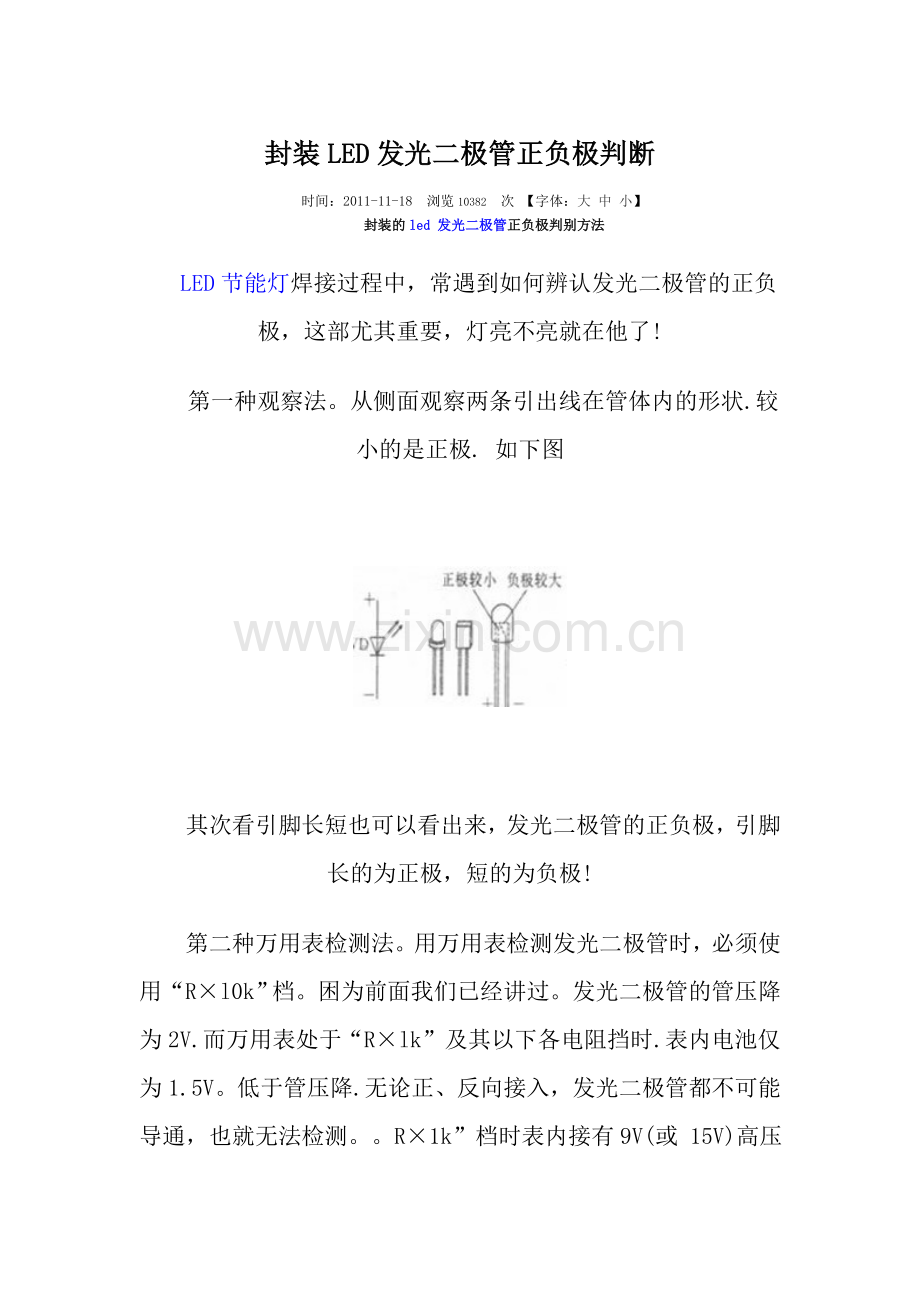

　　第一种观察法。从侧面观察两条引出线在管体内的形状.较小的是正极. 如下图

　　其次看引脚长短也可以看出来，发光二极管的正负极，引脚长的为正极，短的为负极!
　　第二种万用表检测法。用万用表检测发光二极管时，必须使用“R×l0k”档。困为前面我们已经讲过。发光二极管的管压降为2V.而万用表处于“R×lk” 及其以下各电阻挡时.表内电池仅为1.5V。低于管压降.无论正、反向接入，发光二极管都不可能导通，也就无法检测。。R×1k”档时表内接有9V(或 15V)高压电池，高于管压降，所以可以用来检测发光二极管。检测时.将两表笔分别与发光二极管的两条引线相接，如表针偏转过半，同时发光二极管中有一发亮光点，表示发光二极管是正向接入，这时与黑表笔(与表内电池正极相连)相接的是正极;与红表笔(与表内电池负极相连)相接的是负极。再将两表笔对调后与发光二极管相接，这时为反向接入，表针应不动。如果不论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损坏。

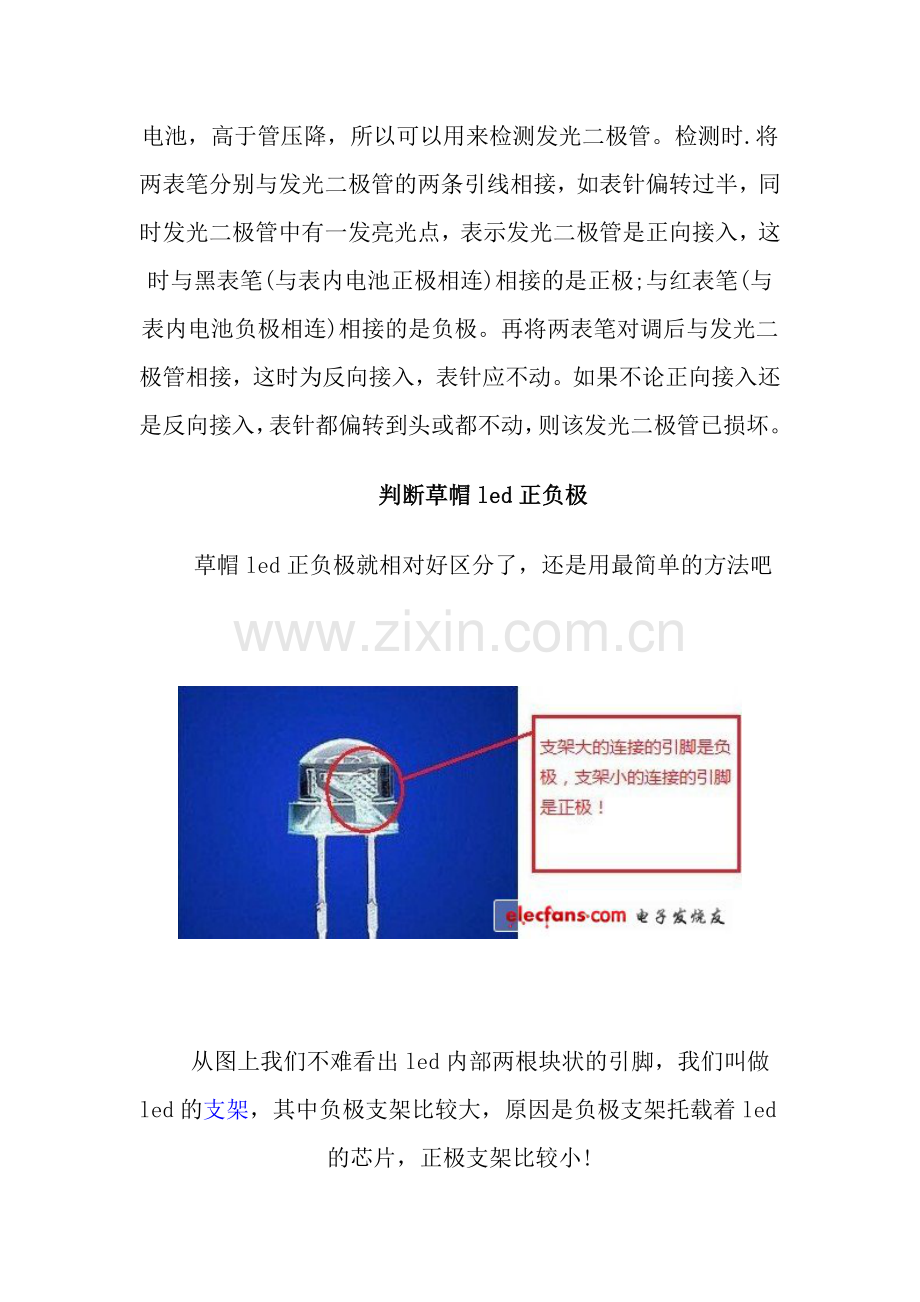

　　判断草帽led正负极
　　草帽led正负极就相对好区分了，还是用最简单的方法吧

　　从图上我们不难看出led内部两根块状的引脚，我们叫做led的支架，其中负极支架比较大，原因是负极支架托载着led的芯片，正极支架比较小!
　　所以我们得出的结论就是：“目测，led内部，支架大连接的引脚是负极，支架小的链接的引脚是正极”
　　还有一个比较简单的方法就是，如果你的led是个比较新的，引脚都还健全的话，直接看引脚的长短，就可以分出来了“正极引脚比较长”
　　其实还有很多的方法，来检测led正负极，比较牛的方法就是用万用表
　　判断5050贴片led正负极
　　5050贴片led是一款在led节能灯照明行业中比较常用到的贴片led，但是很多用户在拿到5050贴片led不知到怎么焊接，原因就是不知道如何区分5050贴片led正负极，今天我们就给大家说下如何区分5050贴片led正负极，我们采用图片的形式，直观的向大家介绍下，希望对大家有用!
　　整个5050贴片led是正方形的，四个直角中有一个角带个小缺角，就是途中红色小圆圈的那个地方，其他的直角没有小缺角，带小缺角的那端就是负极，另一端是正极!

来源:电子发烧友
【打印】【收藏】
1:引脚长的是正极。
2:有一个平缺口的那端是负极
3：内部面积大片的是负极，小面积是正极（这是因为它的物理特性决定的）
