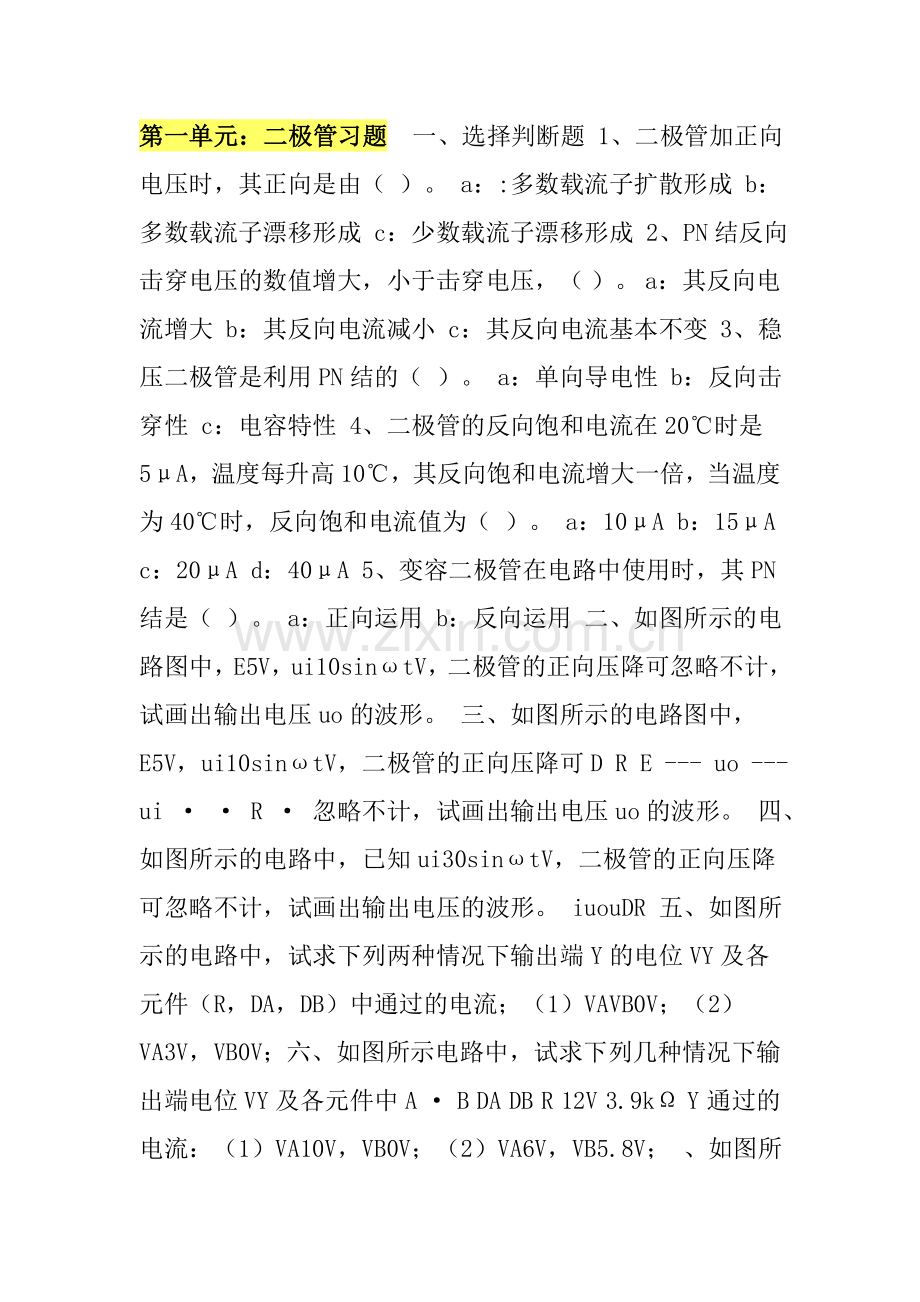

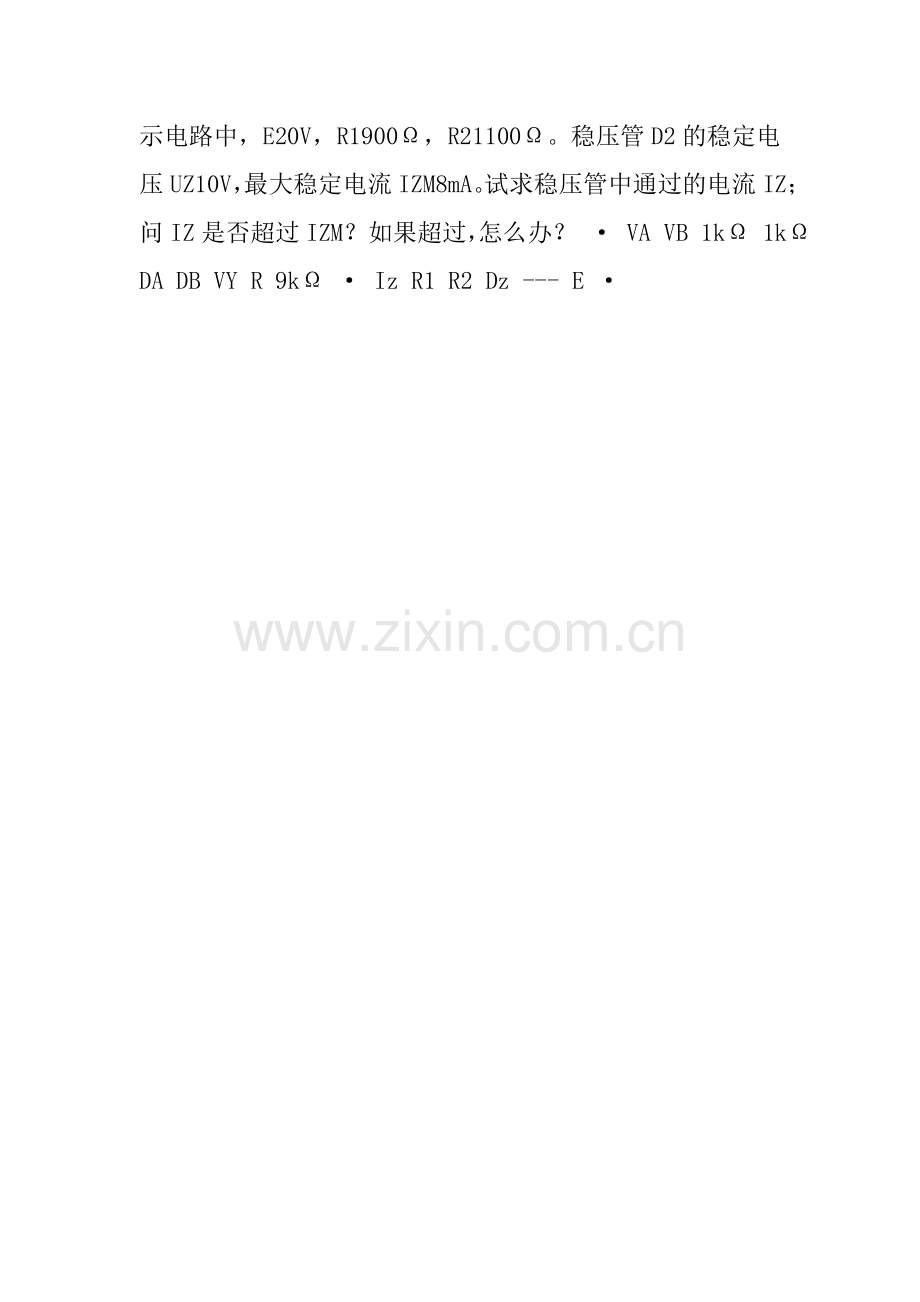

第一单元：二极管习题.doc

第一单元：二极管习题 一、选择判断题 1、二极管加正向电压时，其正向是由（ ）。 a：:多数载流子扩散形成 b：多数载流子漂移形成 c：少数载流子漂移形成 2、PN结反向击穿电压的数值增大，小于击穿电压，（ ）。 a：其反向电流增大 b：其反向电流减小 c：其反向电流基本不变 3、稳压二极管是利用PN结的（ ）。 a：单向导电性 b：反向击穿性 c：电容特性 4、二极管的反向饱和电流在20℃时是5μA，温度每升高10℃，其反向饱和电流增大一倍，当温度为40℃时，反向饱和电流值为（ ）。 a：10μA b：15μA c：20μA d：40μA 5、变容二极管在电路中使用时，其PN结是（ ）。 a：正向运用 b：反向运用 二、如图所示的电路图中，E5V，ui10sinωtV，二极管的正向压降可忽略不计，试画出输出电压uo的波形。 三、如图所示的电路图中，E5V，ui10sinωtV，二极管的正向压降可D R E --- uo --- ui · · R · 忽略不计，试画出输出电压uo的波形。 四、如图所示的电路中，已知ui30sinωtV，二极管的正向压降可忽略不计，试画出输出电压的波形。 iuouDR 五、如图所示的电路中，试求下列两种情况下输出端Y的电位VY及各元件（R，DA，DB）中通过的电流；（1）VAVB0V；（2）VA3V，VB0V； 六、如图所示电路中，试求下列几种情况下输出端电位VY及各元件中A · B DA DB R 12V 3.9kΩ Y 通过的电流：（1）VA10V，VB0V；（2）VA6V，VB5.8V； 、如图所示电路中，E20V，R1900Ω，R21100Ω。稳压管D2的稳定电压UZ10V，最大稳定电流IZM8mA。试求稳压管中通过的电流IZ；问IZ是否超过IZM？如果超过，怎么办？ · VA VB 1kΩ 1kΩ DA DB VY R 9kΩ · Iz R1 R2 Dz --- E ·
