直流电表和直流测量电路
信院一班 韩克勇 pb06210071
实验内容：1、测量钨丝小灯泡的电阻
用电流表外接，限流法测量：调节滑线电阻器，对应
8个电压值，测量对应的电流值，并计算得电阻如下表：
电压/V
0.23
0.51
0.90
1.31
1.78
2.34
2.90
3.45
电流/mA
29.0
39.0
49.0
59.0
69.0
79.0
89.0
99.0
电阻/
7.93
13.08
18.37
22.20
25.80
29.62
32.58
34.85

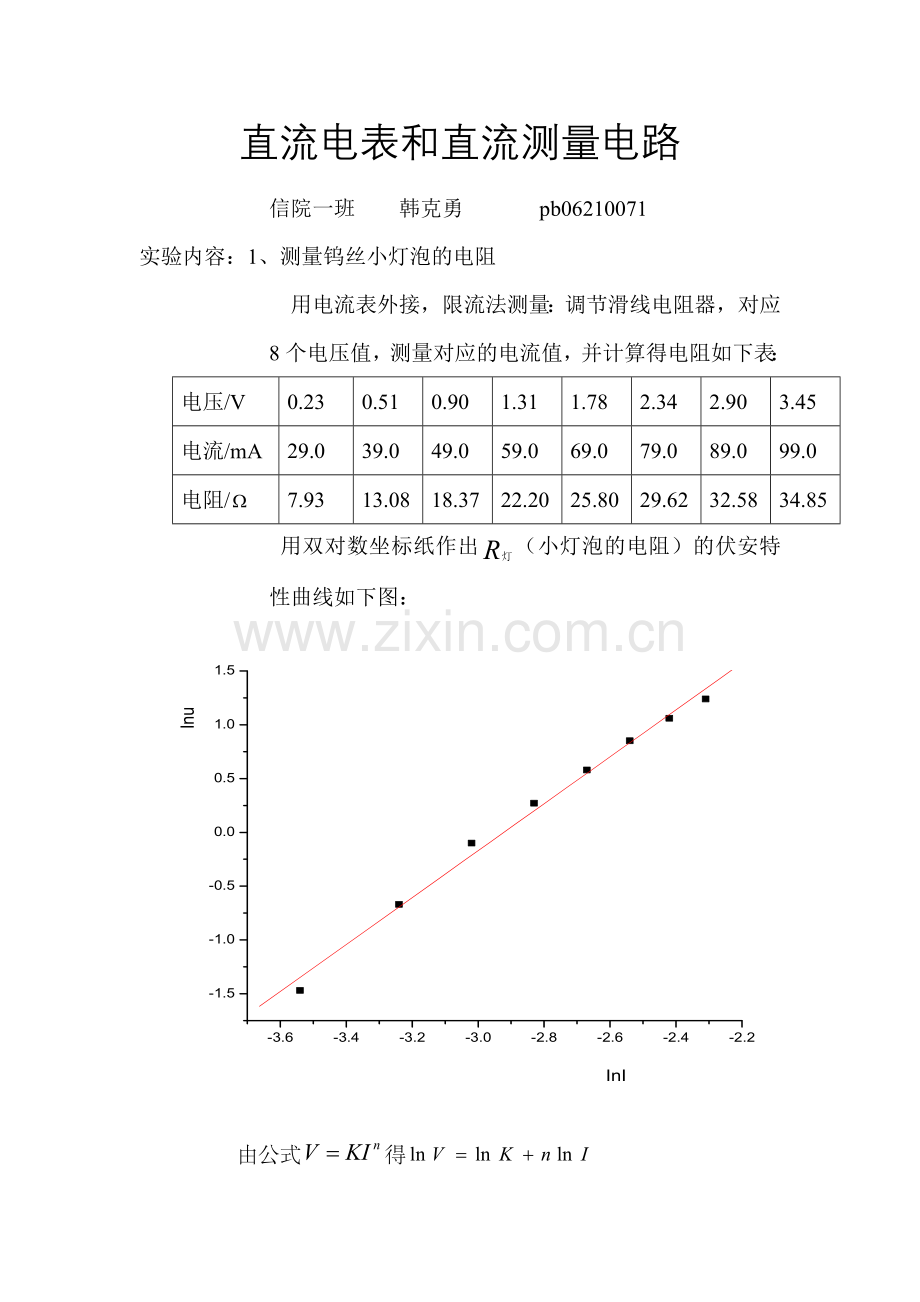

用双对数坐标纸作出（小灯泡的电阻）的伏安特性曲线如下图：
由公式得
可得lnK=6.38 n=2.18 所以，K=589.93 n=2.18
2、测量二极管的伏安特性曲线
① 反向连接时：用电流表内接，分压法测量
调节限压盒，每隔0.2V测量一个电流值（电流值从0开始）测量结果如下表：
电压/V
2.20
2.40
2.60
2.80
3.00
3.20
3.40
3.60
电流/
0
0.5
0.5
1.0
1.1
1.6
2.5
4.0
电压/V
3.80
4.00
4.20
4.40
4.60
4.80
5.00
5.20
电流/
6.0
9.1
13.5
20.0
29.5
43.0
62.0
91.5

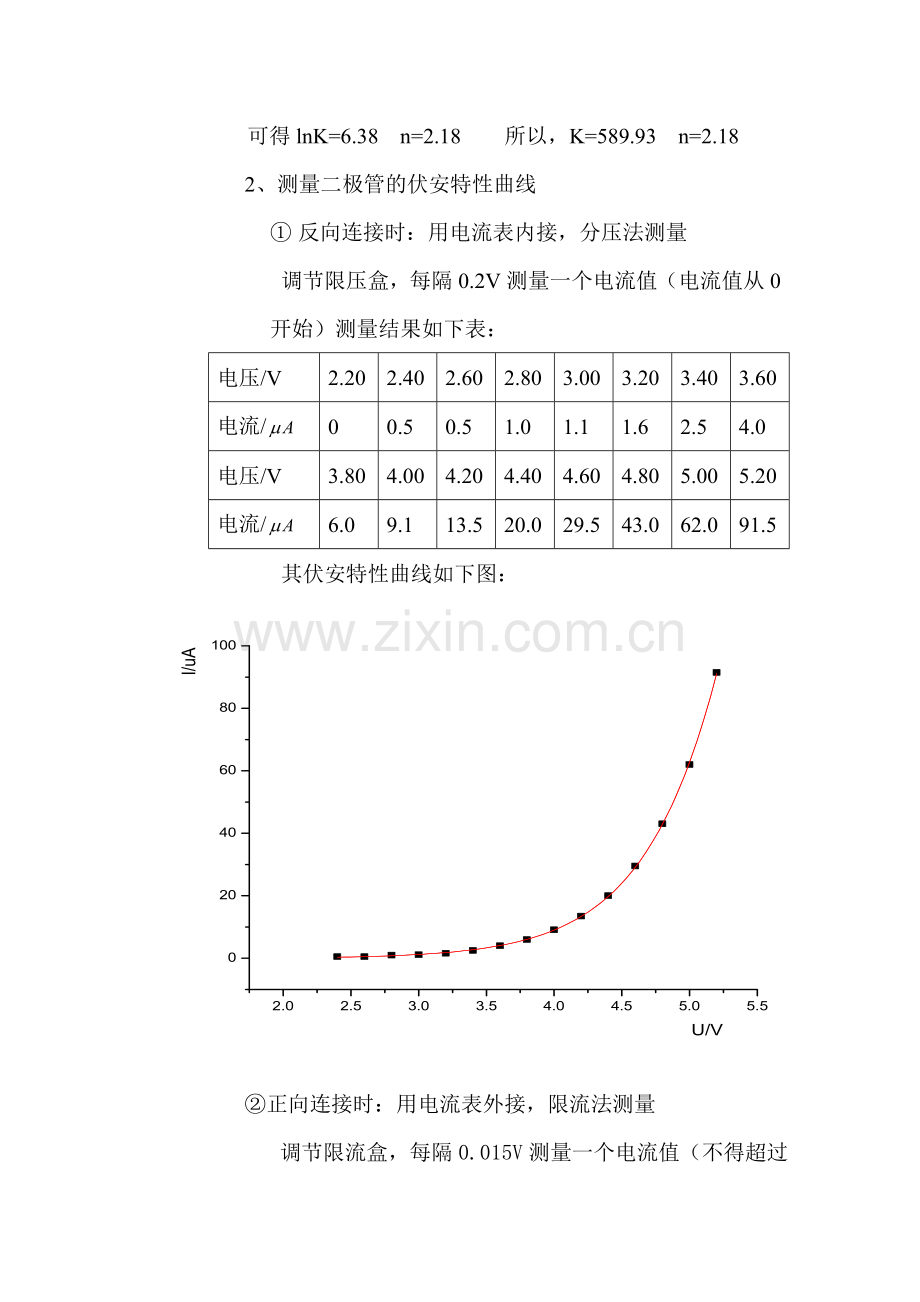

其伏安特性曲线如下图：
②正向连接时：用电流表外接，限流法测量
调节限流盒，每隔0.015V测量一个电流值（不得超过20.0mA）测量结果如下表：

电压/V
0.810
0.825
0.840
0.855
0.870
0.885
0.985
电流/mA
0.3
0.3
0.4
0.5
0.7
0.9
20.0
电压/V
0.900
0.915
0.930
0.945
0.960
0.975

电流/mA
1.3
2.0
3.1
5.0
8.0
12.9

其伏安特性曲线如下图：
思考题:测量二极管的正向特性为什么采用制流电路和外接法?
答：①正接时，二极管的电阻较小，相对于电流表电阻不是很小，且满足，故采用外接法
②当采用制流电路时，滑限变阻器分担大部分电压，可在较大范围内调节，如果采用分压法，变阻器微小的调节便会引起二极管的过载，变阻器调解范围较小。
