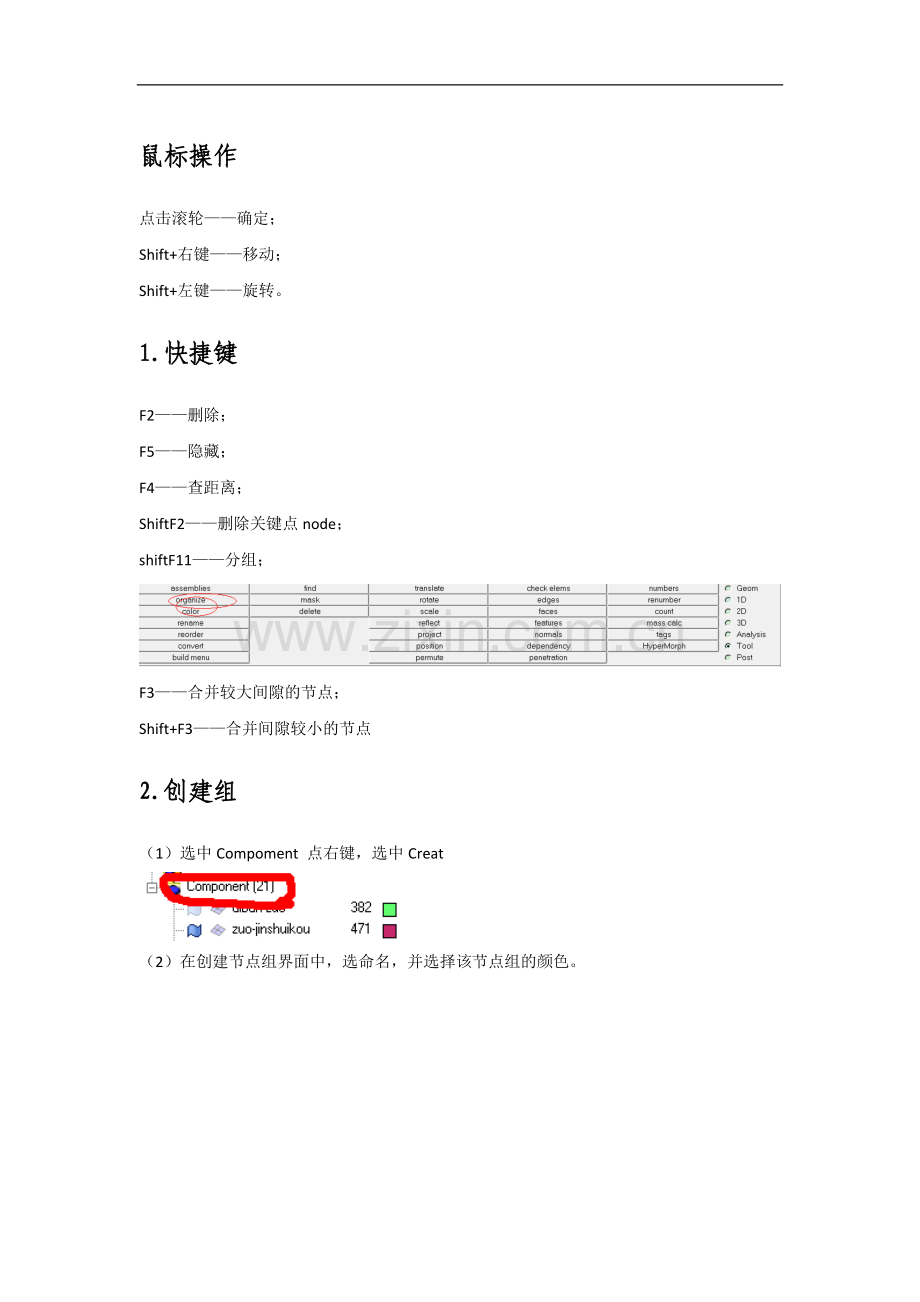

Hypermash个人经验总结.docx

鼠标操作
点击滚轮——确定；
Shift+右键——移动；
Shift+左键——旋转。
1.快捷键
F2——删除；
F5——隐藏；
F4——查距离；
ShiftF2——删除关键点node；
shiftF11——分组；

F3——合并较大间隙的节点；
Shift+F3——合并间隙较小的节点
2.创建组
（1）选中Compoment 点右键，选中Creat

（2）在创建节点组界面中，选命名，并选择该节点组的颜色。

3.设置当前组
注：自己绘制的或是自由剖分的单元最终都会自动分到当前组中。
选择要设为当前组的名称，选择点击右键，选择Make Current。被设为当前组的组名字体加粗。

4.隐藏边界
（1）按图点击进入边界编辑。
（2）使用toggle是直接不可恢复删除，选择（un）suppress中的suppress 是隐藏边界，再次选择unsuppress 时隐藏的边界恢复。
(3)一般只有一次撤销的机会，出去之后即不可撤销，因此要注意保存，多备份。
5.移动节点
（1）按图点击进入节点编辑界面。

（2）选择replace点击moved point选择要移动的点，在选择referred point选择要移动到的节点，确定。

6.创建节点
创建节点的情况：
（1） 在剖分时，常要剖分一个边界不等分的面，这时我们需要创建节点将这条线分成若干部分；
（2） 为创建关键点node做准备。
创建的步骤：
（1）按图点击进入节点编辑界面。

（2）选择add

（3） 在边界上点击创建节点。
7.隐藏节点

8.删除体
删除体有两种情况，（1）只删除体将面留下；（2）删除体时将附带的面也删除。

第一种情况不选择delete bounding surfer;第二种情况则选择
9.创建关键点
需要创建关键点的情况：绘制单元或是使用XOY、XOZ、YOZ平面切割体时，一般选择在节点上创建。
步骤：
（1）进入关键点界面；

（2）选择 at point，选择需要创建关键点的节点确定即可。
10.绘制线
情况——一般是为绘制面做准备。
前提——关键点
步骤：
（1）进入绘制线的截面

（2）选择通过节点创建线，选择两个关键点后→确定。

11.绘制面
情况——需要创建面进行剖分；
前提——边界线的创建；
步骤：
（1）进入绘制面的界面。

（2）选择边界的四条线→确定。

12.切割体
情况——剖分前最重要的一步工作，需要将体细分之后才能进行网格剖分工作；
前提——使用平面剖分时需要关键点
步骤：
（1）进入编辑体的界面

（2）一般切割体的两种方法，1是使用XOY、XOZ、YOZ平面进行切割，2是使用体的表面进行切割。

（3）使用平面切割
可以通过选中N1、N2、N3确定这个平面：点击solid→选择要切割的体→点击N1→选择平面上的一个关键点。。。。。
可以通过选中XOY、XOZ、YOZ的垂直方面即平面上的一个点确定这个平面：点击solid→选择要切割的体→点击红线圈出的部分选出平面的垂直轴线→点击B→选择平面上的一个点→确定

（这时XOY面时切割面）
（4）使用体表面切割
点击solid→选择要切割的体→点击surfs→选择体的表面→确定

13.调整体的显示
一般可选By Topo
14.调整单元的显示

15.调整视觉方向

16.是否显示点、线、面、体、一维（二维、三维）单元
“+”——显示；
“—”——隐藏。

17.导入CAD生成的.sat文件
1.选File→Import

18.导入Hypermesh生成的.hm文件
情况——不小心删除原剖分好的文件可将原来剖分的.hm中剖分的部分导入。

19.将.hm文件导出成为.cdb文件
情况——将文件转化成为能导入ANSYS的文件
前提——需要将所有的一维和二维单元删除，并是所有体共节点。
步骤：
（1） 点击
（2）

（3）选择单元类型

（4）查看无效单元

下拉选择所有分组

删除无效单元
（5）导出.cdb文件
选File→Export

20.剖分面
情况：体剖分的前提，拉伸剖分则只需要剖分一个面；自由剖分体则需将体的各个面都剖分
（1）进入界面

（2）选择需要剖分的面→确定

21.剖分体
（1）拉伸
进入界面

（3） 自由剖分
注意：自由剖分之前必须进过边界检查，边界不闭合不能剖分
进入界面

选择各个面都已剖分的体进行自由剖分

22.绘制单元
情况——一般在修改所剖分的单元中使用；
前提——有足够的关键点，在生成的单元中自动生成关键点。
步骤：
1.进入界面

2.选择关键点创建单元

23.检查单元数量
1.进入界面。

2，选择想要计算数量的类型

3选中单元、体。。。即可，无需点击确定，显示如下

23.镜像
情况——常用于对称的结构
步骤：
1.确定平面

2.复制需要镜像的体、单元、面。。。。

3.确定参考平面
有两种方法：
（1）根据参考平面上的三个点确定

（1）将XOY、XOZ、YOZ作为参考平面

24.共节点和体检查
情况——（1）提取已剖分好的体的面，剖分相邻的体
（2）检查已剖分好的单元内部是否有不共节点、重合单元或其他错误的情况。
步骤：

检查体时，通过删除表面检查里面是否有错：
（1）自由剖的表面，可忽略；
（2）有重复单元；
（3）有细小单元；
（4）单元出错。
25.边界检查
情况——（1）自由剖分时必须经过这个检查，当没有自由边界时可进行自由剖分；
（2）检查已剖分好的体是否有不共节点的地方，是否有细小单元，是否有单元出错。
步骤：

当出现自由边界时可能是以下情况：
（1） 不共节点，直接将0.010处调大，使不共节点的地方共节点；
（2） 有细小单元，找出细小单元删除；
（3） 相邻单元的角点出现偏差，需要自行绘制使其共节点。
（4） 有重复单元，删除重复单元。
26.个人总结
切割单元时：
进水塔：应该整体在XOY向细分，再在YOZ向细分和XOZ向细分，剖分时从上到下剖分。
单元检查：先使用边界检查，再使用面检查。
