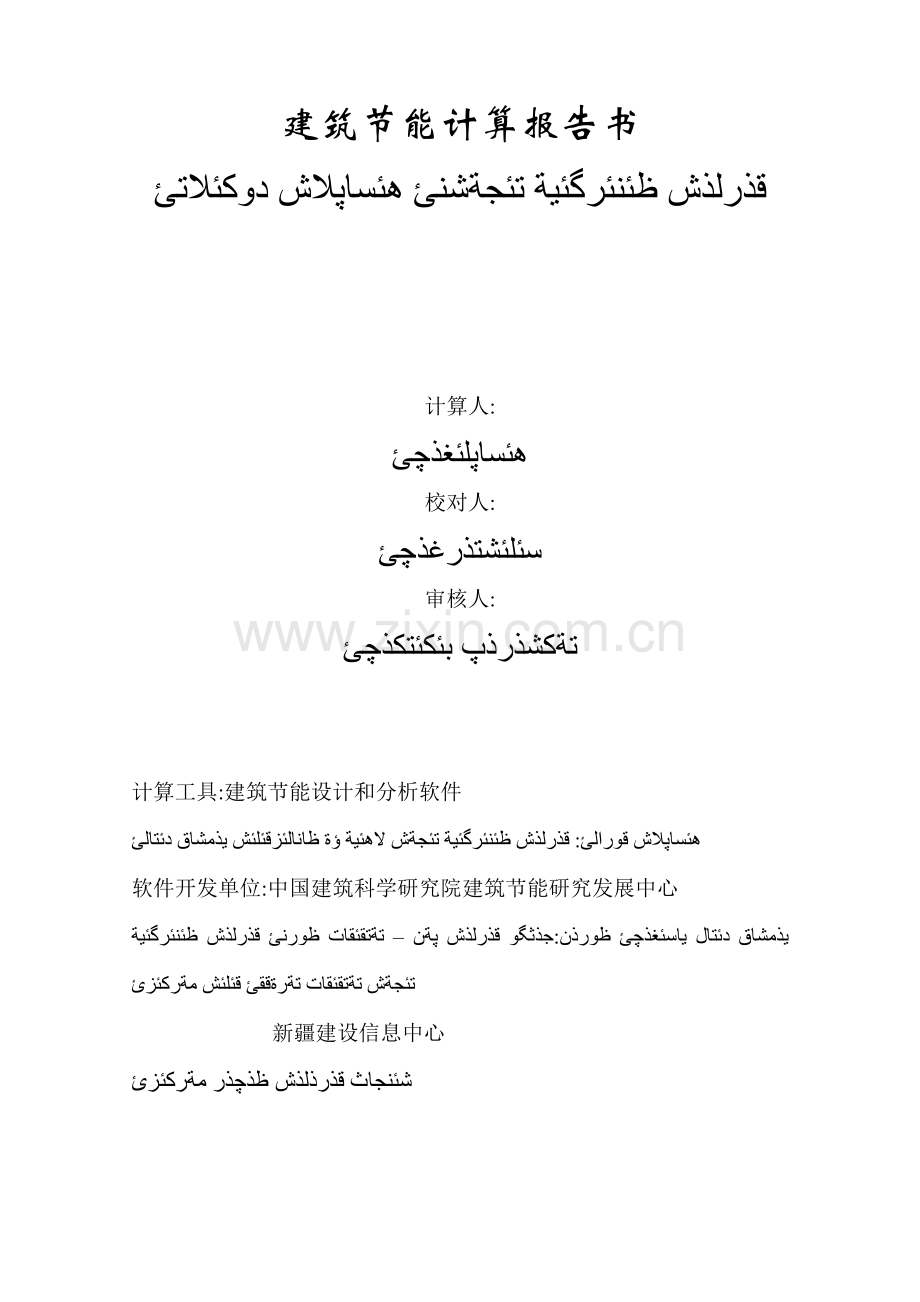

建筑节能计算报告书
قذرلذش ظئنئرگئية تئجةشنئ هئساپلاش دوكئلاتئ

计算人:
هئساپلئغذچئ
校对人:
سئلئشتذرغذچئ
审核人:
تةكشذرذپ بئكئتكذچئ

计算工具:建筑节能设计和分析软件
هئساپلاش قورالئ: قذرلذش ظئنئرگئية تئجةش لاهئية ؤة ظانالئزقئلئش يذمشاق دئتالئ
软件开发单位:中国建筑科学研究院建筑节能研究发展中心
يذمشاق دئتال ياسئغذچئ ظورذن:جذثگو قذرلذش پةن – تةتقئقات ظورنئ قذرلذش ظئنئرگئية تئجةش تةتقئقات تةرةققئ قئلئش مةركئزئ
新疆建设信息中心
شئنجاث قذرذلذش ظذچذر مةركئزئ

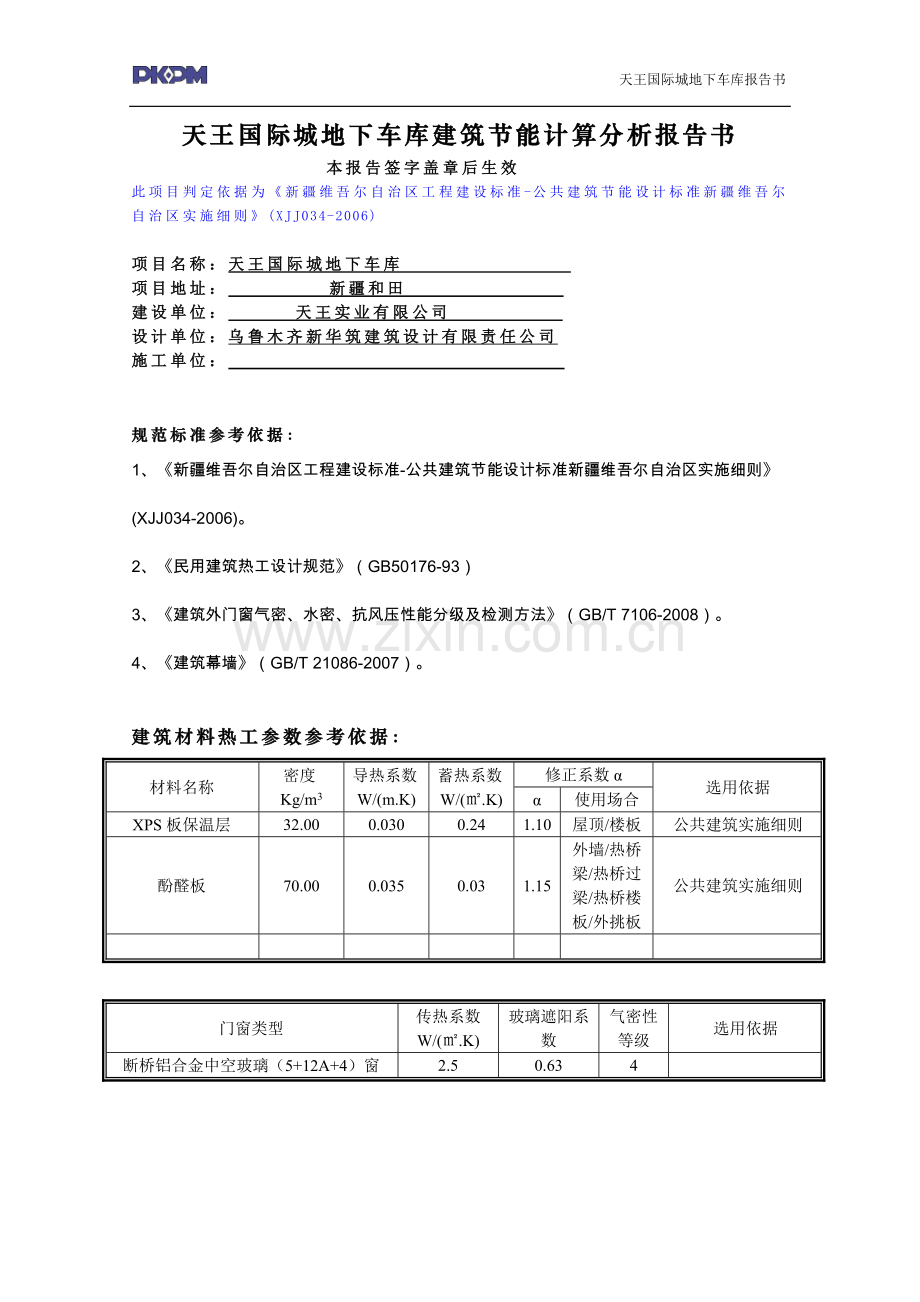

天王国际城地下车库报告书

天王国际城地下车库建筑节能计算分析报告书
本报告签字盖章后生效
此项目判定依据为《新疆维吾尔自治区工程建设标准-公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006)

项目名称：天王国际城地下车库
项目地址： 新疆和田
建设单位： 天王实业有限公司
设计单位：乌鲁木齐新华筑建筑设计有限责任公司
施工单位：

规范标准参考依据：
1、《新疆维吾尔自治区工程建设标准-公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006)。
2、《民用建筑热工设计规范》（GB50176-93）
3、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。
4、《建筑幕墙》（GB/T 21086-2007）。

建筑材料热工参数参考依据：
材料名称
密度Kg/m3
导热系数W/(m.K)
蓄热系数W/(㎡.K)
修正系数α
选用依据
α
使用场合
XPS板保温层
32.00
0.030
0.24
1.10
屋顶/楼板
公共建筑实施细则
酚醛板
70.00
0.035
0.03
1.15
外墙/热桥梁/热桥过梁/热桥楼板/外挑板
公共建筑实施细则

门窗类型
传热系数
W/(㎡.K)
玻璃遮阳系数
气密性等级
选用依据
断桥铝合金中空玻璃（5+12A+4）窗
2.5
0.63
4

一. 建筑概况
城市：和田(北纬=37.11°，东经=79.93°)
气候分区：寒冷(A)区
建筑名称：天王国际城地下车库
建筑朝向：南偏东10度
建筑体形：
建筑结构类型：框架结构
体形系数： 0.24
节能计算建筑面积（地上）： 1132.23 (外轮廓线) m2 建筑体积（地上）： 6551.08 m3
节能计算建筑面积（地下）： -- (外轮廓线) m2 建筑体积（地下）： -- m3
节能计算总建筑面积： 1132.23 (外轮廓线) m2 建筑总体积： 6551.08 m3
建筑表面积：1573.29(外轮廓线) m2
建筑层数：3
建筑物高度：17.45 m

层高汇总表
标准层
实际楼层
层高(m)

负1层
4.5

1层
4.2

2层
4.8

全楼外窗（包括透明幕墙）、外墙面积汇总表
朝向
外窗（包括透明幕墙）(m2)
外墙(m2)
窗墙比
东
81.33
578.99
0.14
南
0.00
207.65
0.00
西
221.69
578.99
0.38
北
0.00
207.65
0.00
合计
303.02
1573.28
0.19

二、维护结构基本构造

1.屋面
平屋面构造类型1：4厚高聚物改性沥青防水卷材(带保护层)一道+3厚高聚物改性沥青防水卷材一道+25厚1:3水泥砂浆找平层+挤塑聚苯板（60.00mm）+1:6水泥陶粒或焦渣找坡最薄处30厚+钢筋混凝土（120.00mm）+水泥砂浆（20.00mm）
平屋顶类型传热系数判定
平屋顶1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
水泥砂浆找平层
25
0.930
11.37
0.026
0.30
1.00
挤塑聚苯板
60
0.03
0.32
1.67
0.53
1.20
轻集料混凝土浇捣(找坡)
40.0
0.890
11.10
0.04
0.44
1.00
钢筋混凝土
120.0
1.740
17.20
0.07
1.20
1.00
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
平屋顶各层之和
265.00

1.82
2.70

平屋顶热阻Ro=Ri+∑R+Re= 1.97 (m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
平屋顶传热系数 K=1/Ro= 0.51 W/(m2.K) ≤0.55 W/(m2.K)(限值)
太阳辐射吸收系数ρ=0.50
平屋顶满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤0.55的规定。

混凝土平瓦坡屋面构造类型1：彩色水泥瓦+ L30x4钢挂瓦条+2厚冷弯钢板顺水条+2厚水泥砂浆防水涂膜一道+ C20细石混凝土找平层（35.00mm）+挤塑聚苯板保温层（60.00mm）+钢筋混凝土屋面板（120.00mm）
平屋顶类型传热系数判定
平屋顶1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
水泥砂浆防水涂膜
2
0.930
11.37
0.001
0.01
1.00
C20细石混凝土找平层
35
1.74
17.20
0.020
0.791
1.00
塑聚苯板
60
0.03
0.32
1.67
0.53
1.20
钢筋混凝土
120.0
1.740
17.20
0.07
1.20
1.00
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
平屋顶各层之和
265.00

1.78
2.70

平屋顶热阻Ro=Ri+∑R+Re= 1.93 (m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
平屋顶传热系数 K=1/Ro= 0.52 W/(m2.K) ≤0.55 W/(m2.K)(限值)
太阳辐射吸收系数ρ=0.50
混凝土平瓦坡屋面满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤0.55的规定。

2. 外墙
挂贴花岗岩板墙面外墙主体部分构造类型1：稀水泥擦缝+25厚花岗石石板+改性酚醛板（60.00mm）+加气混凝土（200.00mm）+水泥砂浆（20.00mm）
外墙类型传热系数
外墙1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
稀水泥擦缝

改性酚醛板
60
0.035
0.93
1.43
1.33
1.20
加气混凝土
200.0
0.28
3.60
0.71
2.56
1.0
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
外墙各层之和
300

2.16
4.35

外墙热阻Ro=Ri+∑R+Re= 2.31(m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
外墙传热系数 Kp=1/Ro= 0.43W/(m2.K) ≤0.6W/(m2.K)(限值)
外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤0.6的规定。

热桥过梁（过梁）构造类型1：稀水泥擦缝+25厚花岗石石板+改性酚醛板（60.00mm）+钢筋混凝土（200.00mm）+石灰水泥砂浆（20.00mm）
热桥过梁类型传热系数 表 5
热桥过梁1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
稀水泥擦缝

改性酚醛板
60
0.035
0.36
1.43
0.51
1.2
钢筋混凝土
200
1.740
17.20
0.115
1.98
1.00
石灰水泥砂浆
20
0.870
10.75
0.023
0.23
1.00
热桥过梁各层之和
300

1.57
2.95

热桥过梁热阻Ro=Ri+∑R+Re= 1.72 (m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
传热系数 KB3 =1/Ro= 0.58 W/(m2.K)

热桥楼板（墙内楼板）构造类型1：水泥砂浆（20.00mm）+挤塑聚苯板保温层（30.00mm）+钢筋混凝土（120.00mm）
热桥楼板类型传热系数 表 6
热桥楼板1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
水泥砂浆
20
0.930
11.37
0.022
0.23
1.00
挤塑聚苯板保温层
30
0.03
0.365
1.000
0.365
1.0
钢筋混凝土
120
1.740
17.20
0.069
1.186
1.00
热桥楼板各层之和
170

1.09
1.78

热桥楼板热阻Ro=Ri+∑R+Re= 1.24 (m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
传热系数 KB4 =1/Ro= 0.80 W/(m2.K)

外墙传热系数判定 表 7
热桥位置
外墙-屋顶
外墙-窗左右口
外墙-窗上口
外墙-窗下口
外墙挑板

线传热系数(W/mK)
0.46
0.10
0.10
0.10
0.47

外墙
主断面K
[W/(m2.K)]
0.43
Km
[W/(m2.K)]

=0.45
外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤0.6的规定。

各朝向加权平均外墙判定 表 8
朝向
计算公式
工程设计值[W/(m2.K)]
东

0.48
东向外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006) 表4.2.2-3，K≤0.6的规定。
南

0.54
南向外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006) 表4.2.2-3，K≤0.6的规定。
西

0.44
西向外墙外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006)表4.2.2-3，K≤0.6的规定。
北

0.53
北向外墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》(XJJ034-2006) 表4.2.2-3，K≤0.6的规定。

3.底面接触室外空气的架空或外挑楼板
构造类型1：水泥砂浆（20.00mm）+改性酚醛板（60.00mm）+钢筋混凝土（120.00mm）+水泥砂浆（20.00mm）
底面接触室外空气的架空或外挑楼板类型传热系数
外墙1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
改性酚醛板
60
0.035
0.93
1.43
1.33
1.20
钢筋混凝土楼板
120.00
1.740
17.20
0.07
1.20
1.00
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
外墙各层之和
220

1.54
2.99

外墙热阻Ro=Ri+∑R+Re= 1.69(m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
外墙传热系数 Kp=1/Ro= 0.59W/(m2.K) ≤0.6W/(m2.K)(限值)
底面接触室外空气的架空或外挑楼板满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤0.6的规定。

4.非采暖房间与采暖房间的隔墙或楼板
非采暖房间与采暖房间的隔墙构造类型1：水泥砂浆（20.00mm）+加气混凝土砌块(500级)（200.00mm）+水泥砂浆（20.00mm）
传热系数
外墙1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
加气混凝土砌块
200
0.190
2.69
0.87
2.34
1.20
水泥砂浆
20.0
0.930
11.37
0.02
0.23
1.00
外墙各层之和
240

0.91
2.80

外墙热阻Ro=Ri+∑R+Re= 1.06(m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
外墙传热系数 Kp=1/Ro= 0.94W/(m2.K) ≤1.5W/(m2.K)(限值)
分隔采暖与非采暖空间的隔墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤1.5的规定。

非采暖房间与采暖房间的楼板构造类型1：6-10厚地砖地面，干水泥擦缝+ 20厚1:2.5厚干硬性水泥砂浆结合层+水泥浆一道（内掺建筑胶）+ 50厚C15细石混凝土随打随抹平，加热管上皮厚度≥30厚+铺^13@50双向钢丝网片，用专用塑料卡具与散热管绑牢+ 0.2厚真空铝聚酯薄膜+ 30厚聚苯乙烯泡沫塑板+ 10厚1;2.5水泥砂浆找平，压实抹光+水泥浆一道（内掺建筑胶）+现浇钢筋混凝土楼板（120）
非采暖房间与采暖房间的楼板类型传热系数
外墙1
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
地砖

1:3干硬性水泥砂浆结合层
20
0.93
11.37
0.022
0.364
1.00
C15混凝土
50
1.74
17.20
0.028
0.791
1.00
挤塑聚苯板
30
0.03
0.365
1.00
0.73
1.00
水泥砂浆
10.0
0.930
11.37
0.01
0.11
1.00
钢筋混凝土楼板
120.00
1.740
17.20
0.07
1.19
1.00
分隔采暖与非采暖空间的楼板各层之和
230

1.13
3.81

分隔采暖与非采暖空间的楼板热阻Ro=Ri+∑R+Re= 1.28(m2.K/W)
Ri= 0.115 (m2.K/W);Re= 0.043 (m2.K/W)
分隔采暖与非采暖空间的楼板传热系数 Kp=1/Ro= 0.78W/(m2.K) ≤1.5W/(m2.K)(限值)
分隔采暖与非采暖空间的隔墙满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-3，K≤1.5的规定。

5.外窗
外窗构造类型1：氟碳涂膜断桥铝合金节能窗，气密性等级为4级。
外窗传热系数判定
外窗类型
规格型号
传热系数
指标限值
外窗1
普通中空璃窗(5+12A+4)
2.5
≤2.5

6. 周边地面
周边、非周边地面构造类型1：1.6-10厚地砖地面，干水泥擦缝+20厚1:3干硬性水泥砂浆结合层+水泥浆一道（内参建筑胶）+60厚C20细石混凝土随打随抹平，坡向地漏，散热管上皮最薄处＞30厚+C15细石混凝土垫层随打随抹平，加热管上皮厚度＞30厚+铺∮3@50双向钢丝网片，用专用塑料卡具与散热管绑牢+0.2厚真空铝聚酯薄膜+30厚聚苯乙烯泡沫塑板+80厚C15混凝土垫层，随打随抹平+150厚戈壁土

周边地面
每层材料名称
厚度(mm)
导热系数W/(m.K)
蓄热系数W/(m2.K)
热阻值(m2.K)/W
热惰性指标D=R.S
修正系数
α
地砖

1:3干硬性水泥砂浆结合层
20
0.93
11.37
0.032
0.364
1.00
C20混凝土
60
1.74
17.20
0.034
0.791
1.00
C15混凝土
30
1.74
17.20
0.017
0.791
1.00
挤塑聚苯板
30
0.03
0.365
1.00
0.73
1.00
C15混凝土
80
1.74
17.20
0.046
0.791
1.00
戈壁土
150
0.47
6.36
0.32
2.03

周边、非周边地面各层之和
370

1.45
1.52

周边、非周边地面热阻R=∑R = 2.08(m2.K/W) ≥1.5 W/(m2.K)(限值)
周边地面满足《公共建筑节能设计标准新疆维吾尔自治区实施细则》表4.2.2-4，R≥1.5的规定。
规范说明：
与《《公共建筑节能设计标准新疆维吾尔自治区实施细则》》(XJJ034-2006)相比较，该建筑物的各项指标满足规范要求。

结论：各项指标满足规范要求。
