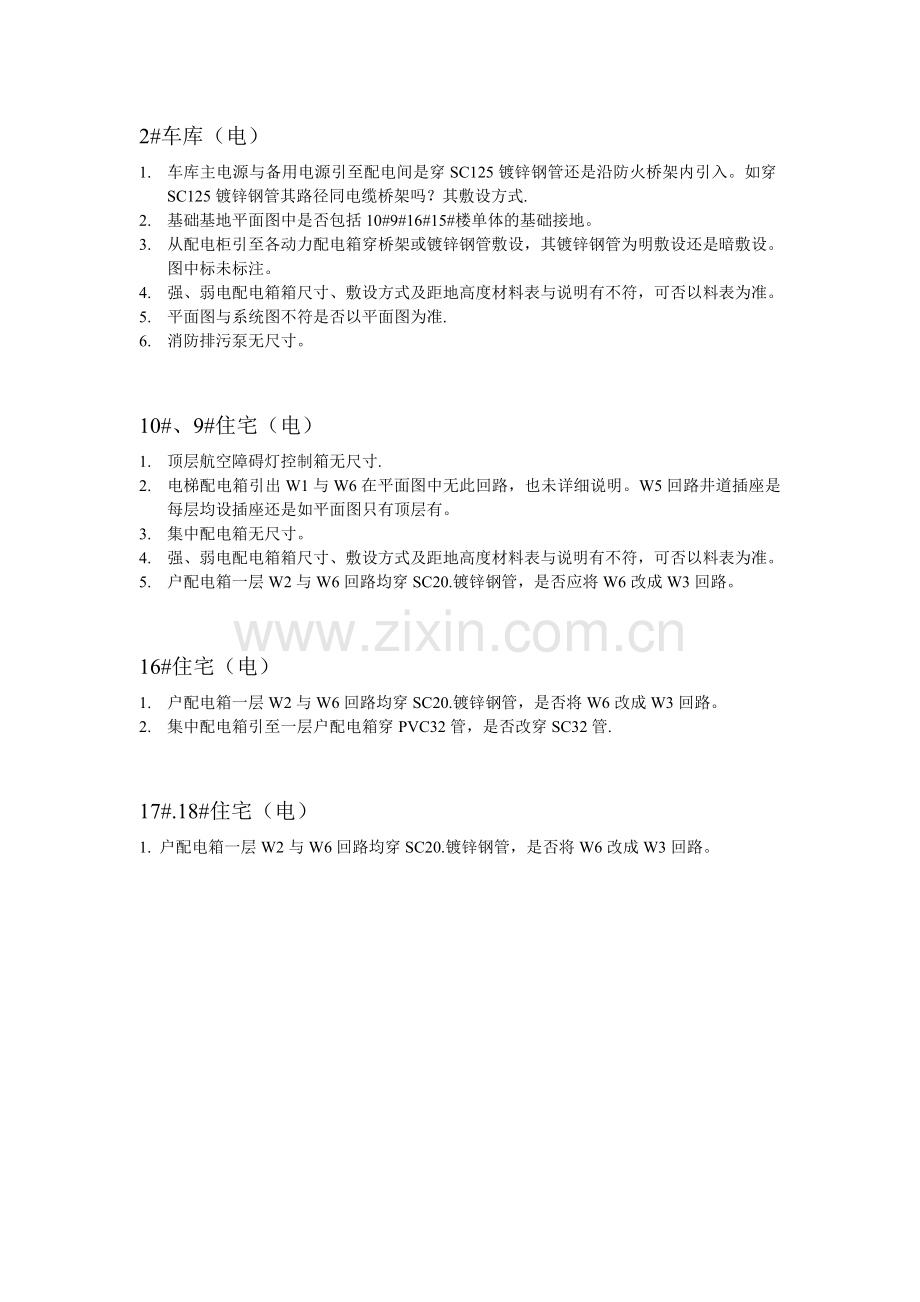

2#车库（电）
1. 车库主电源与备用电源引至配电间是穿SC125镀锌钢管还是沿防火桥架内引入。如穿SC125镀锌钢管其路径同电缆桥架吗？其敷设方式.
2. 基础基地平面图中是否包括10#9#16#15#楼单体的基础接地。
3. 从配电柜引至各动力配电箱穿桥架或镀锌钢管敷设，其镀锌钢管为明敷设还是暗敷设。图中标未标注。
4. 强、弱电配电箱箱尺寸、敷设方式及距地高度材料表与说明有不符，可否以料表为准。
5. 平面图与系统图不符是否以平面图为准.
6. 消防排污泵无尺寸。

10#、9#住宅（电）
1. 顶层航空障碍灯控制箱无尺寸.
2. 电梯配电箱引出W1与W6在平面图中无此回路，也未详细说明。W5回路井道插座是每层均设插座还是如平面图只有顶层有。
3. 集中配电箱无尺寸。
4. 强、弱电配电箱箱尺寸、敷设方式及距地高度材料表与说明有不符，可否以料表为准。
5. 户配电箱一层W2与W6回路均穿SC20.镀锌钢管，是否应将W6改成W3回路。

16#住宅（电）
1. 户配电箱一层W2与W6回路均穿SC20.镀锌钢管，是否将W6改成W3回路。
2. 集中配电箱引至一层户配电箱穿PVC32管，是否改穿SC32管.

17#.18#住宅（电）
1. 户配电箱一层W2与W6回路均穿SC20.镀锌钢管，是否将W6改成W3回路。

2#车库（采暖）
1、 钢制翅片散热器编号为13#的散热器型号是多少？
2、 穿外墙套管应采用柔性套管还是刚性套管？
3、配电间散热器GC-25-1200是否型号不全？
9#、10#住宅楼（采暖）
1、楼梯间明管是否保温？
2、9#楼料表中热表DN25的额定流量与10#楼是否相同？（9#楼额定流量1.5m3/h，10#楼额定流量2.5m3/h）
3、镀锌风管（屋顶）是否做防腐？风机是否设支架？聊表中自力式流量控制阀型号是否有误？

35#住宅楼（采暖）
1、民用复合散热器没有型号，是否与17#楼相同？
2、采暖入户至管井保温有直埋，其保温材质是否与阀组明装部分相同？

15B#住宅楼（采暖）
3、 采暖入户时从车库引入的，其标高是否标注有误？

17#、18#住宅楼（采暖）
1、热表额定流量为0.5m3/h是否与其他楼相同？

2#车库（给排水）
1、 给水、中水说明中阀门采用闸阀，图纸标识为蝶阀。应以哪个为准？
2、 地下车库管线是否全部做防结露？

35A#住宅楼（土建）
1、 建施-12图纸中单元处第二道门平面图为M1621，建施-19门窗表中为M1620，应以哪个为准？
2、 结施-02图纸中基础桩承台CT-1平面图中为1000*1000，而详图平面尺寸为800*800，以哪个为准？
3、 结施-02图纸中CTL-1是否设混凝土垫层？
4、 基础部分墙、柱配筋无图纸，是否和结施-03相同？
5、 结施-07图中LL-9 LL-10 梁高650mm,而 KL-67 梁高只有500mm高，梁支座如何处理？
6、 结施-13楼梯TL-2 （2.05m标高和4.45m标高）与结施-06一层KL8 KL68矛盾，以何为准？结施-13图纸中的ML-1是否与结施-06中单元一层梁配筋图的KL-8矛盾？
7、 结-10空调机板2厚度是否为80mm？

16#住宅楼（土建）
1、 建施17节点10处，距主体500宽范围内回填卵石防冻胀层的厚度是多少？
2、 基础有没有基础梁防冻胀？
3、 结施-02图纸说明中基础防水底板混凝土标号是多少？是否为抗渗混凝土？
4、 结施-03图纸中剪力墙混凝土标号为多少？

17#住宅楼（土建）
1、结-01图纸中桩承台CT-2 平面图中尺寸与详图尺寸不符，且平面图中CT-2平面尺寸不一致，CT-详图与平面图不一致，应以哪个为准？
2、结-02图纸中KZ8平面尺寸300*700与柱表中尺寸300*600不一致 ，柱图中位置与地梁图中位置不符，应以哪个为准？
3、结-02图纸中KZ16 、YZ4无配筋，应以哪个柱配筋为准？KZ15、KZ16柱表中标高是否有误？
4、结-03图纸中地梁配筋图D轴交14-16、18-20轴间KL5、KL6是否标注错误？20-22轴间KL20是否为KL19？
5、结-03图纸中一—五梁20-22轴间KL19及LL1是否标注错误？
6、结-04图纸中六层框架梁是否全为上返梁？
7、挑檐结构宽度为400（结-05），建-13详图1宽度为500，应以哪个为准？
8、结构：阳台栏板是否为混凝土栏板，无配筋？
9、单元门口雨蓬玻璃雨蓬还是混凝土雨蓬（建施14节点3与建施15矛盾）建筑详图做法结构图中无节点？
回答：混凝土雨篷。
10、外墙基础梁是否有防冻胀，应如何处理？

11、建施-12说明中楼梯扶手采用不锈钢材质，总说明中楼梯扶手采用铁艺扶手，应以哪个为准？
回答：采用铁艺栏杆。
C-9#住宅楼（土建）
1、外墙立面能看见有阳台栏板立板，但是结构没有厚度，配筋、黏贴多厚挤塑板？
回答：（见结-33）阳台结构图
2、结构、结-33节点 檐口3 配筋型号为多少？
回答：Ф8＠200（三级钢）
3、一层平面图上J轴处造型墙洞口尺寸？A轴造型墙洞口尺寸、造型柱尺寸，材质、配筋？
回答：洞口尺寸结合建筑造型材质砌块。
4、造型墙里面是什么装饰？一层上有板吗?
回答：见立面、见详图，、除入口处有板，其余位置没有板。
5、建施-03坡道扶手图集做法。
回答：扶手做法见03J92612311,B
6、建施-04B轴3~7轴、25~29轴造型柱上是什么装饰
回答：见立面。

C-10#住宅楼（土建）
1、建施-18说明节点2靠墙一侧扶手只给出图集号，没有具体标明扶手尺寸及规格？
回答：03J92612311,B
2、建-09造型墙中的方柱是否也采用灌芯砌块？
回答：见结构
3. 结-34中地下楼梯AT-2两端是否有TL-1?
回答：AT-2两端是TL-1
4. 结-33中老虎窗墙和屋面的配筋不详。
回答：见屋面板配筋图。
5. 建-09.17层外窗下和空调板下的帖墙造型是什么材质？
回答：见详图。
2#车库（土建，结构）
1、结-08，结-07说明4，顶板顶梁混凝土标号改为抗渗混凝土，规格同底板？
回答：抗渗等用P6
2、结-01，（6）中填管桩混凝土标号确定为C30微膨胀混凝土？
回答：是。
3、建-01表一中防火墙灌芯确定为Cb20混凝土？
回答：是。
4、结-3中的消防车道荷载布置图不涉及结构，只是个标注？
回答：结构设计已考虑。
6、建-05.图（4）图（2）基础防水涂料是有机防水涂料，请给定具体名称？
回答：由建设单位给出确定。
7、建-01车库顶板防水做法（屋-1）中的40mm混凝土防水层，其中的混凝土型号确定为同防水底板地板混凝土？
回答：C20混凝土，具体见图集03J201-2/43/Wz2 x
8、建施02-车库-1层的阀组间M-0721是什么材质的，门窗表中没有给出？
回答：成品钢木门。
9、建施02-车库管理用房的装修做法（建-01装修表中无做法）？管理用房的门是什么型号？
回答：装修做法地1，内墙1，棚1，水泥砂浆面层。门型号为M1021成平钢木门
11、建施02 甲级防火墙的确定是否为：有甲级防火门的房间的墙，防火分区间的隔墙，配电间的墙
回答：防火分区的隔墙为防火墙C20混凝土灌实。配电间隔墙为非防火墙，并安装甲级防火门。
