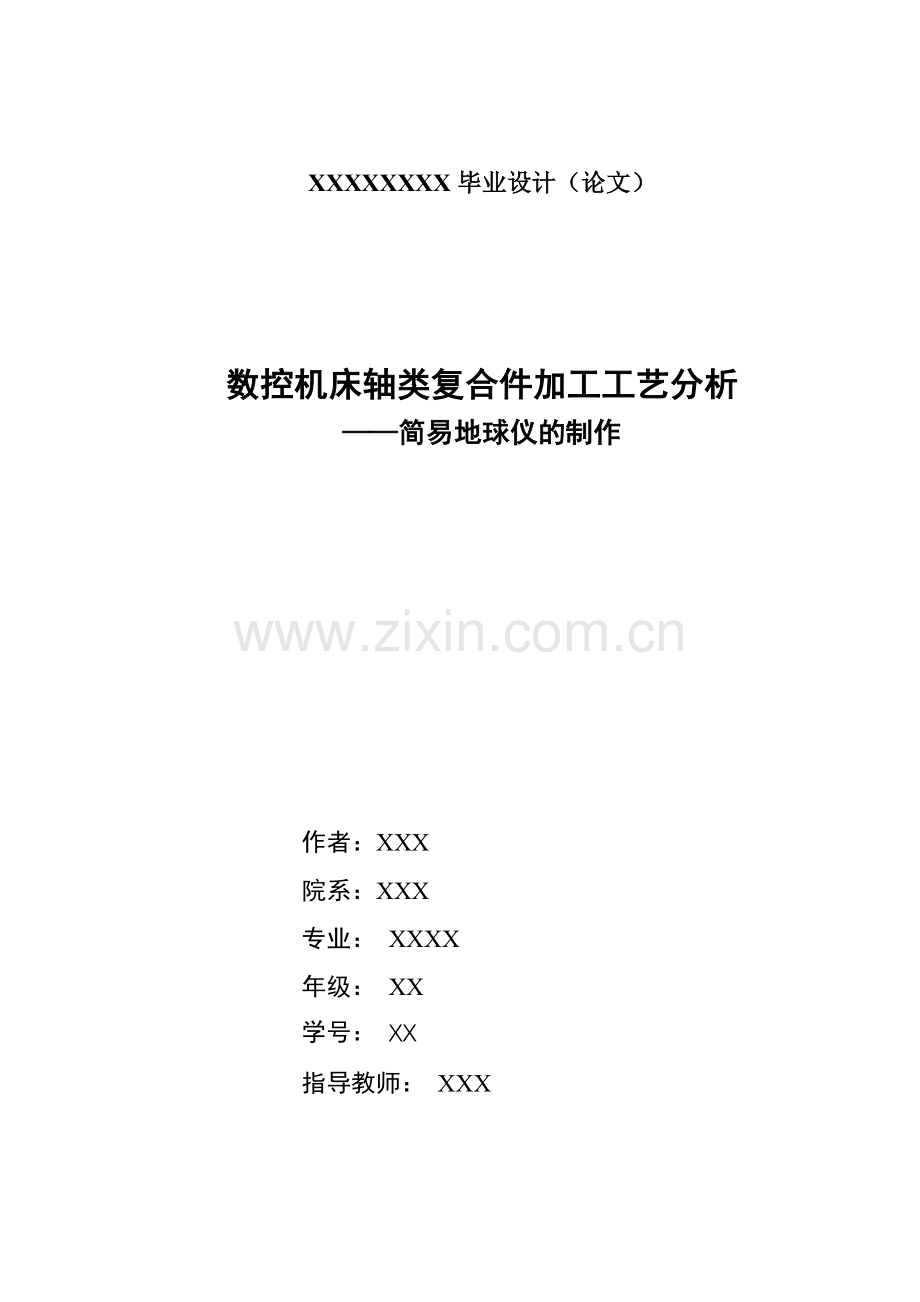

XXXXXXXX毕业设计（论文）

数控机床轴类复合件加工工艺分析
——简易地球仪的制作

作者：XXX
院系：XXX
专业： XXXX
年级： XX
学号： XX
指导教师： XXX

毕业设计任务书
设计题目：数控机床轴类复合件加工工艺分析
完成期限：自 XX 年 XX月 XX 日 至 XX 年 XX 月 XX 日止

一、设计原始依据（资料）
斯沃软件编程说明书,AutoCAD2010中文版教程

二、设计内容和要求
（一）设计内容：
设计内容：简易地球仪的制作。
（二）设计要求：设计方案的正确和计算的准确，叙述清楚，内容详细。
具体的设计要求应该满足以下要求：
1、硬件要求：
（1）成品表面粗糙度达要求，看起来精致、小巧。
（2）各组合件之间配合恰当。
（3）加工程序简洁并可行。
2、软件方面：
（1） AutoCAD2010中文版出合适的图纸，达到标注合理，尺寸恰当。
（2） 编程力行可操作，并至少一种循环加工方式，综合难度要合适。
（3） 斯沃软件仿真效果通俗易懂，有切实的可加工性。

本人签字：
年 月 日

毕业设计内容摘要

数控机床综合应用了电子计算机、自动控制、伺服系统、精密检测与新型机械结构等方面的技术成果，具有高的高柔性、高精度与高度自动化的特点，因此，采用数控加工手段，解决了机械制造中常规加工技术难以解决甚至无法解决的单件、小批量，特别是复杂型面零件的加工，应用数控加工技术是机械制造业的一次技术革命，使机械制造的发展进入了一个新的阶段，提高了机械制造业的制造水平，为社会提供高质量，多品种及高可靠性的机械产品。
本次设计主要是对数控加工工艺进行分析与具体零件图的加工，首先对数控加工技术进行了简单的介绍，然后根据零件图进行数控加工分析。第一，根据本零件材料的加工工序、切削用量以及其他相关因素选用刀具及刀柄和零件的轮廓特点确定需要7把刀具分别为外圆粗车刀、外圆精车刀、外切槽刀、外螺纹刀、内镗孔刀、内切槽刀。第二，针对零件图图形进行编制程序，此零件为轴类组合零件，外轮廓包括直线、圆弧和螺纹，零件的里面需要镗孔，在加工过程中，工件需要调头加工。第三，由于此次加工组合件较为简单，编程无太大难度，在技术要求上达到表面无毛刺，装配恰当即可。

关键词：数控机床 加工工艺 轴类组合零件 编程
