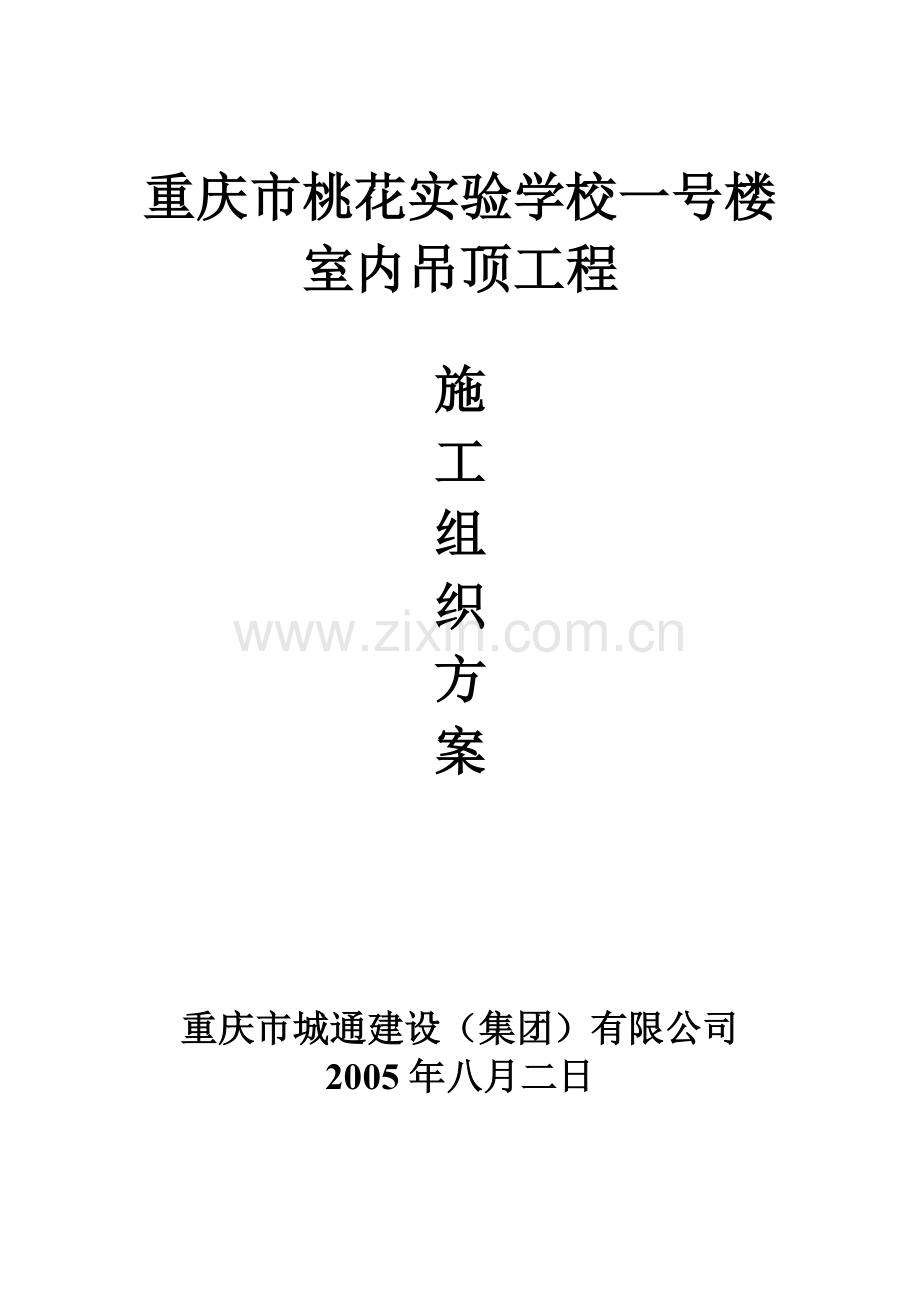

重庆市桃花实验学校一号楼
室内吊顶工程

施
工
组
织
方
案

重庆市城通建设（集团）有限公司
2005年八月二日

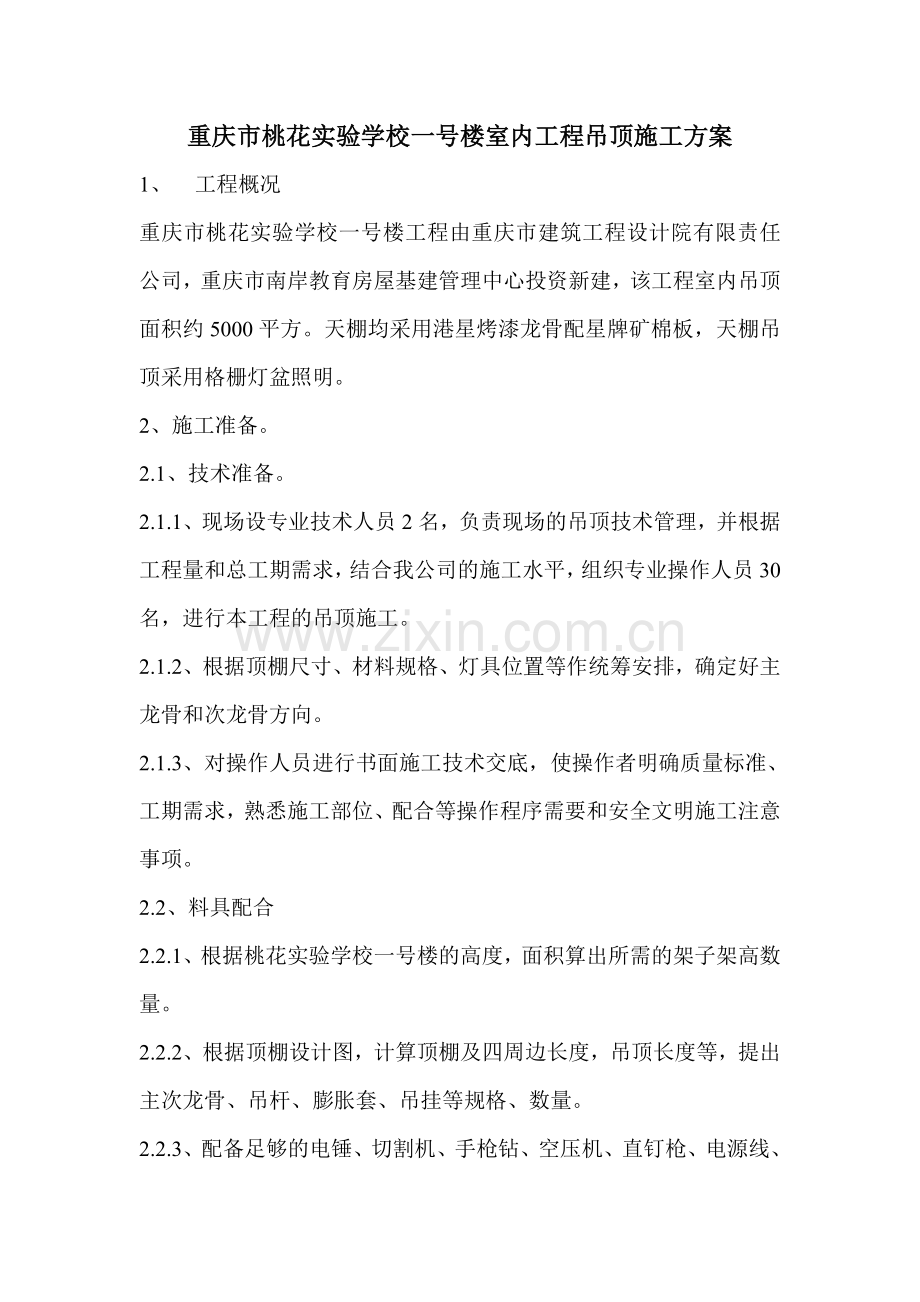

重庆市桃花实验学校一号楼室内工程吊顶施工方案
1、 工程概况
重庆市桃花实验学校一号楼工程由重庆市建筑工程设计院有限责任公司，重庆市南岸教育房屋基建管理中心投资新建，该工程室内吊顶面积约5000平方。天棚均采用港星烤漆龙骨配星牌矿棉板，天棚吊顶采用格栅灯盆照明。
2、施工准备。
2.1、技术准备。
2.1.1、现场设专业技术人员2名，负责现场的吊顶技术管理，并根据工程量和总工期需求，结合我公司的施工水平，组织专业操作人员30名，进行本工程的吊顶施工。
2.1.2、根据顶棚尺寸、材料规格、灯具位置等作统筹安排，确定好主龙骨和次龙骨方向。
2.1.3、对操作人员进行书面施工技术交底，使操作者明确质量标准、工期需求，熟悉施工部位、配合等操作程序需要和安全文明施工注意事项。
2.2、料具配合
2.2.1、根据桃花实验学校一号楼的高度，面积算出所需的架子架高数量。
2.2.2、根据顶棚设计图，计算顶棚及四周边长度，吊顶长度等，提出主次龙骨、吊杆、膨胀套、吊挂等规格、数量。
2.2.3、配备足够的电锤、切割机、手枪钻、空压机、直钉枪、电源线、操作架、手提式切割机、工具刀、透明塑料管、墨斗、卷尺、钳铗和锤子等。
2.2.4、在脚手架、跳板搭好后安装天棚了。
3．烤漆龙骨配星牌矿棉板施工方法。
3.1、施工工艺流程
弹吊顶四周水平线—— 确定吊筋位置点——钻孔——四周墙上钉边龙骨——安装吊筋——主次龙骨——调试——安装矿棉板——调试检查
3.1.1、弹吊顶四周水平线
在墙面四周弹好顶棚处的标高控制线
3.1.2、划分吊筋位置、钻孔
根据龙骨及矿棉板尺寸将吊筋位置线划分在顶棚上定们。吊杆的纵向间距1000mm，横向间距为600mm，在吊筋位置线上用冲击锤钻直径φ6孔。
3.1.3、安设吊杆
本工程吊筋采用专用顶棚吊筋，吊筋上端为钢膨胀螺栓，下端为φ6元钢经过特殊加工制作而成、表面采用镀锌防锈处理。安设吊筋时，将吊筋的钢膨胀螺栓端伸入吊筋位置孔内，用搬手拧紧。钢膨胀螺帽、吊筋插直向下。
3.1.4、安装主次龙骨
主龙骨横向间距1000mm，纵向600mm相邻龙骨齿槽必须对齐，使用次龙骨控制主龙骨间距。龙骨安装时，必须拉十字线调整顺直、平整，中间部位按房间短向跨度1/400起拱。
3.1.5、面层安装矿棉板
在确定主次龙骨调效平直和隐蔽工程施工完毕时，开始铺设矿棉板，并按有关规范要求施工进行。
4、卫生间铝扣板施工方法
4.1、铝扣板施工工艺流程同烤漆龙骨本矿棉板方案基本相同。
弹吊顶四周水平线——划分吊筋位置点——钻孔——四周墙上钉边龙骨——安装吊筋——安装三角龙骨——调试——安装铝扣板。
5、质量控制措施
5.1、质量标准
吊顶及四周墙面所用材料的品名、规格、花色以及基层构造定方法等。应符合设计要求，饰面板与龙骨连接紧密，表面应平整无污染，接缝均匀一致。吊顶表面矿棉板的允许偏差应按照行业标准JG573-9的规定进行施工，吊顶矿棉板允许偏差见表6.1。
6.1表
项日
允许偏差（mm）
检验方法
矿棉板
表面平整
3
用2m靠尺和楔塞尺检查，观感平整
接缝平直度
3
拉5m线检查
压条平直
3

接缝高低差
1
用直尺和楔塞尺检查
压条步距
2
用尺检查
6.2、先作样板间，经设计、监理、业主、施工单位共同检查验收合格后，才能大面积展开施工。施工图附后（4页）
6.3、运输龙骨、板材、配件等材料时应轻拿轻放、分类堆码、以防止变形和损坏。堆码时，应将地面垫平，平放，有遮盖措施，防止淋雨受潮。
6.4、加强各工种之间的配合协调工作如吊顶上层楼面湿作业必须完成后才能进行吊顶施工。
6.5、吊筋位置正确，不歪拉斜吊，龙骨高低一致，接缝均匀，严密、中间起拱度符合要求。
6.6、龙骨扭折，饰面板偏差一律严禁使用。
6.7、龙骨排列布局合理对称，安装时必须拉十字中心线。
7、成品保护措施
7.1、烤漆龙骨及矿棉板安装应注意保护顶棚内各种管线，骨架的吊筋，龙骨不准固定在其它设备上，烤漆龙骨、饰面板及其它吊顶材料在存放、使用、过程中应严格管理，保证不变形，不受潮，不生锈。
7.2、施工顶棚时，加强地面、墙面、窗口等物体保护，防止污损。
7.3、已装的龙骨架不得上人踩踏，其他工程吊挂件不得吊于龙骨上。
7.4、为了保护成品饰面板必须在线路和其他设施完毕全部验收后行。
7.5、合理安排施工等距离，在安装灯具、吊扇等设备时，不得损坏和污染饰面板。
7.6、不准将吊筋固定在框架梁底部，并不得碰动顶棚内各种管线设施。
8、安全文明施工
8.1、脚手架搭设牢固，严禁将跳板或架管支撑门窗或管道上作业。
8.2、使用人字梯时，应在两 梯之间设拉强线，并用橡皮或麻布包裹，搭梯与地面接角部位，预防滑倒。
8.3、临时用的移动照明灯，必须用安全电压，导线绝缘良好，无磨损破裂。使用电锤等持电动机具时，应设漏电自动保护装置。
8.4、截割板材时，应防止刀具伤手。
8.5、避免在同一垂直线上交叉作业，以防坠物伤人。
8.6、在脚手架上操作时，所用工具材料应搁置平衡。
8.7、杂物垃圾应按指定地点堆放，严禁随意往下扔，以防伤人。
8.8、除遵守上述安全注意事项外，还应遵守国家颁 发的《建筑安装工人安全技术操作规程》的规定。

重庆市城通建设（集团）有限公司
