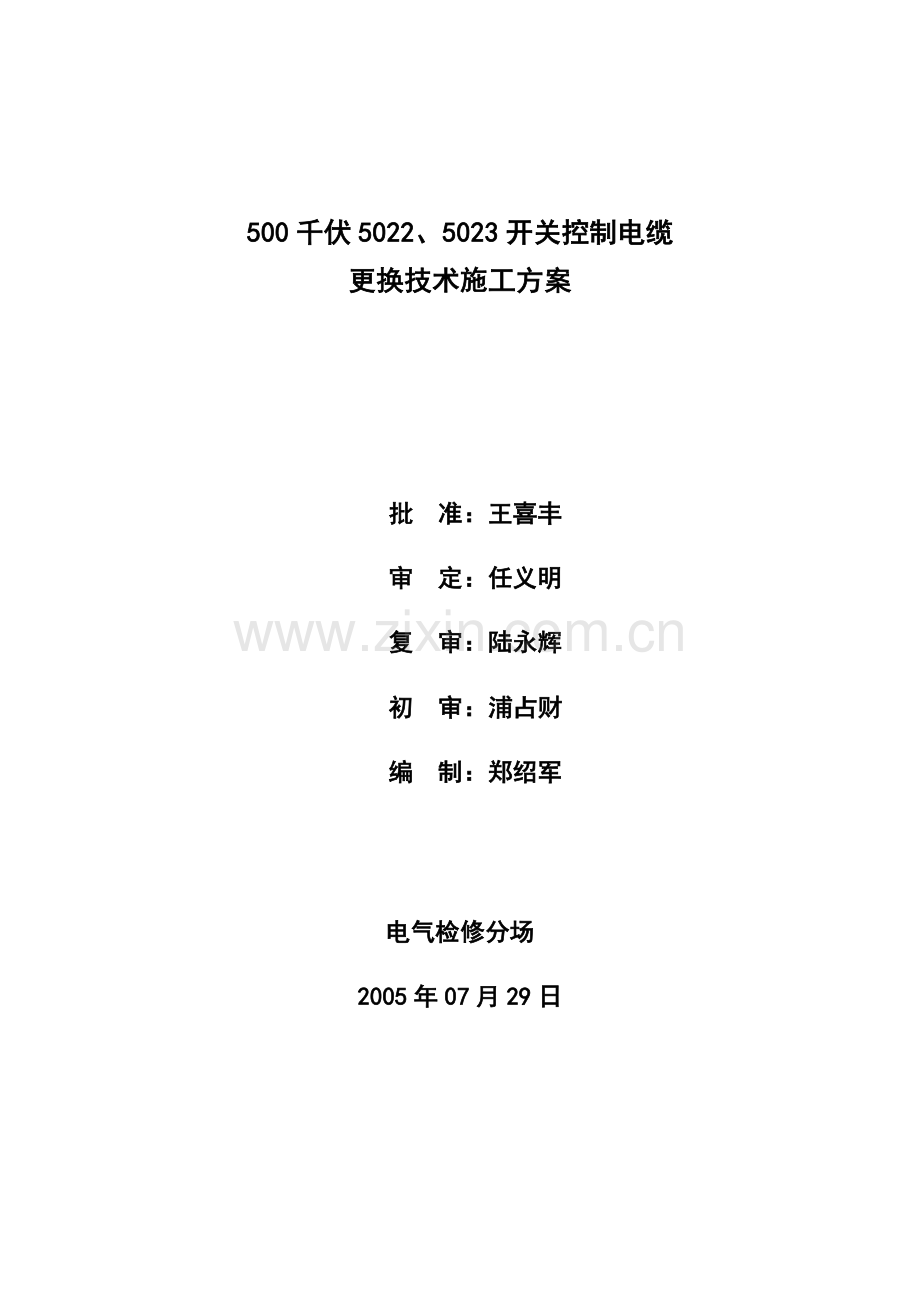

500千伏5022、5023开关控制电缆
更换技术施工方案

批 准：王喜丰

审 定：任义明

复 审：陆永辉

初 审：浦占财

编 制：郑绍军

电气检修分场

2005年07月29日

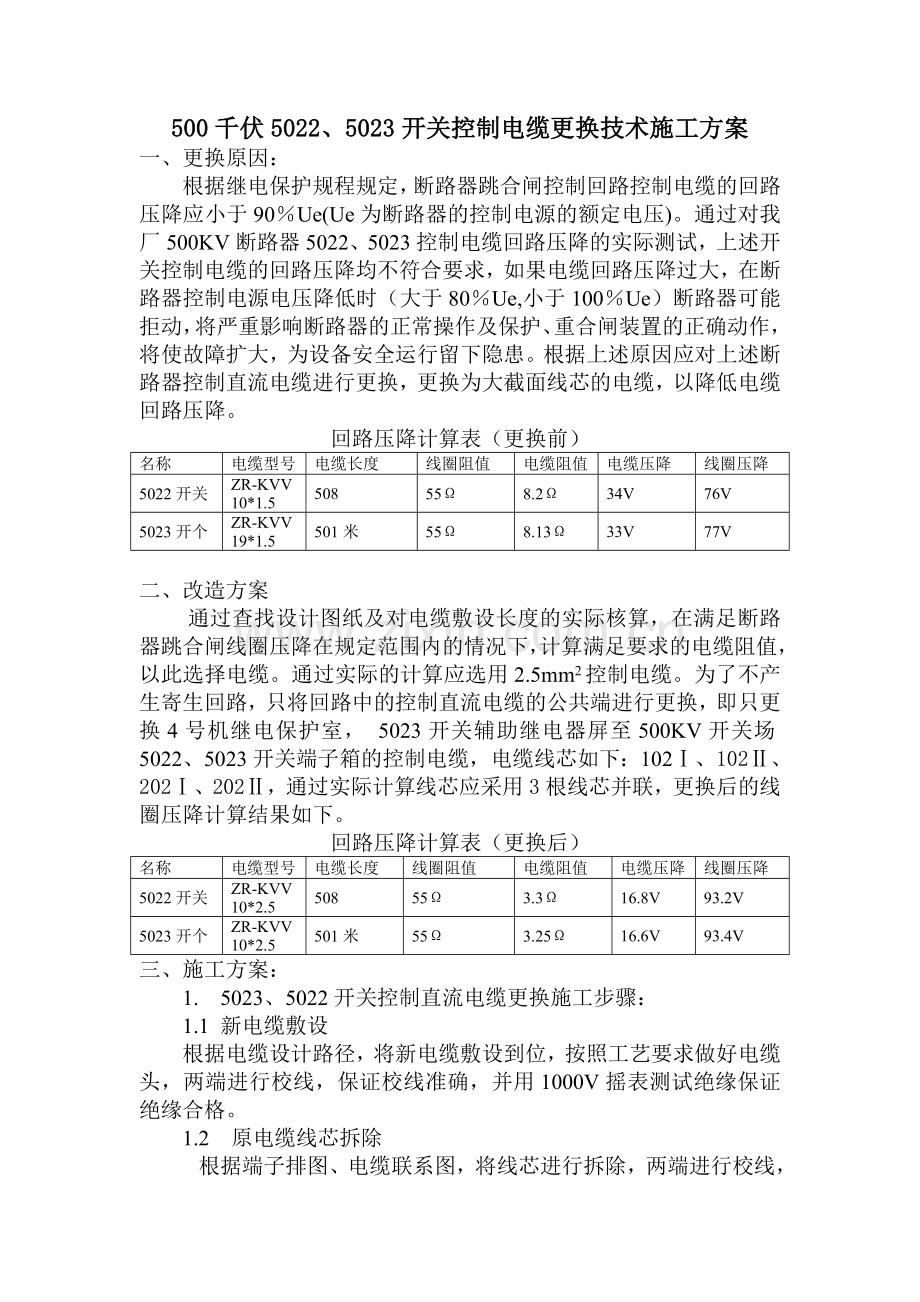

500千伏5022、5023开关控制电缆更换技术施工方案
一、更换原因：
根据继电保护规程规定，断路器跳合闸控制回路控制电缆的回路压降应小于90％Ue(Ue为断路器的控制电源的额定电压)。通过对我厂500KV断路器5022、5023控制电缆回路压降的实际测试，上述开关控制电缆的回路压降均不符合要求，如果电缆回路压降过大，在断路器控制电源电压降低时（大于80％Ue,小于100％Ue）断路器可能拒动，将严重影响断路器的正常操作及保护、重合闸装置的正确动作，将使故障扩大，为设备安全运行留下隐患。根据上述原因应对上述断路器控制直流电缆进行更换，更换为大截面线芯的电缆，以降低电缆回路压降。
回路压降计算表（更换前）
名称
电缆型号
电缆长度
线圈阻值
电缆阻值
电缆压降
线圈压降
5022开关
ZR-KVV
10*1.5
508
55Ω
8.2Ω
34V
76V
5023开个
ZR-KVV
19*1.5
501米
55Ω
8.13Ω
33V
77V

二、改造方案
通过查找设计图纸及对电缆敷设长度的实际核算，在满足断路器跳合闸线圈压降在规定范围内的情况下，计算满足要求的电缆阻值，以此选择电缆。通过实际的计算应选用2.5mm2控制电缆。为了不产生寄生回路，只将回路中的控制直流电缆的公共端进行更换，即只更换4号机继电保护室， 5023开关辅助继电器屏至500KV开关场5022、5023开关端子箱的控制电缆，电缆线芯如下：102Ⅰ、102Ⅱ、202Ⅰ、202Ⅱ，通过实际计算线芯应采用3根线芯并联，更换后的线圈压降计算结果如下。
回路压降计算表（更换后）
名称
电缆型号
电缆长度
线圈阻值
电缆阻值
电缆压降
线圈压降
5022开关
ZR-KVV
10*2.5
508
55Ω
3.3Ω
16.8V
93.2V
5023开个
ZR-KVV
10*2.5
501米
55Ω
3.25Ω
16.6V
93.4V
三、施工方案：
1. 5023、5022开关控制直流电缆更换施工步骤：
1.1 新电缆敷设
根据电缆设计路径，将新电缆敷设到位，按照工艺要求做好电缆头，两端进行校线，保证校线准确，并用1000V摇表测试绝缘保证绝缘合格。
1.2 原电缆线芯拆除
根据端子排图、电缆联系图，将线芯进行拆除，两端进行校线，并核对线芯颜色，并做好记录，防止误解线。（如端子排有空端子，可不拆除原电缆线芯，但必须保证新敷设的电缆接线正确）
1.3 新电缆线芯接引：
根据端子排图及解线的记录，进行电缆接引。（端子排图见附图）
1.4 线圈压降测试、开关传动试验。
联系运行及相关班组进行线圈压降测试，及开关手动跳合闸试验、保护传动试验。
2、拆除电缆线芯表：
电缆编 号
电 缆 始 端
电缆终端
线芯号
端子号（辅助继电器屏）
端子号（端子箱）
21WDL-121a
5023开关辅助继电器屏
5023开关端子箱
102Ⅰ

21WDL-121a
5023开关辅助继电器屏
5023开关端子箱
102Ⅱ

22WDL-121a
5023开关辅助继电器屏
5022开关端子箱
202Ⅰ

22WDL-121a
5023开关辅助继电器屏
5022开关端子箱
202Ⅱ

四 、计划工期
4号机组A级检修期间进行
电缆线芯的拆除和电缆的敷设均应在设备检修时进行。
名称
项 目
所需时间
5022开关控制电缆更换
电缆敷设、回路接引、传动试验
2天
5023开关控制电缆更换
电缆敷设、回路接引、传动试验
2天
五、物资材料(已备有)：
序号
名称
规格型号
单位
数量
价格
备注
1
控制电缆
ZR-KVV 10*2.5
米
1500米
3万元

六、工程造价：
材料费：3万元
合计：3万元
七、组织措施：
安全负责人：李传波
施工负责人：郑绍军
施工单位：电气检修分场继电班
八、安全措施：
１. 电缆敷设时注意互相监护。
２. 拆除电缆时应核对准确，防止误解线。
3.屏内配线时应认真核对，并防止误触误碰。
