数控加工编程及操作实例.doc

SwanSoft FANUC 0iT 数控报告
棒料
直径: 65.000
长度: 202.000
材料:08F 低碳钢
数控NC代码
O1569
N010T0101
M03S1000
G50S1500
G96S1200
G00X68Z2
G94X-1.5Z0F0.1
G71U1R0.6
G71P1Q2F0.25
N1G00X0
G01Z0
G03X20Z-10R10
G01X48
Z-80
X60
N2Z-100
G00X200Z200
T0606
M03S600
G50S500
G96S450
G00X56Z-58
G75R1
G75X44Z-60P1200F0.1
G00X200Z200
T0303
M03S800
G50S500
G96S450
G00X50Z2
G92X47.2Z-58F0.6
X46.8
X45.6
X44.8
G00X200Z200
M30

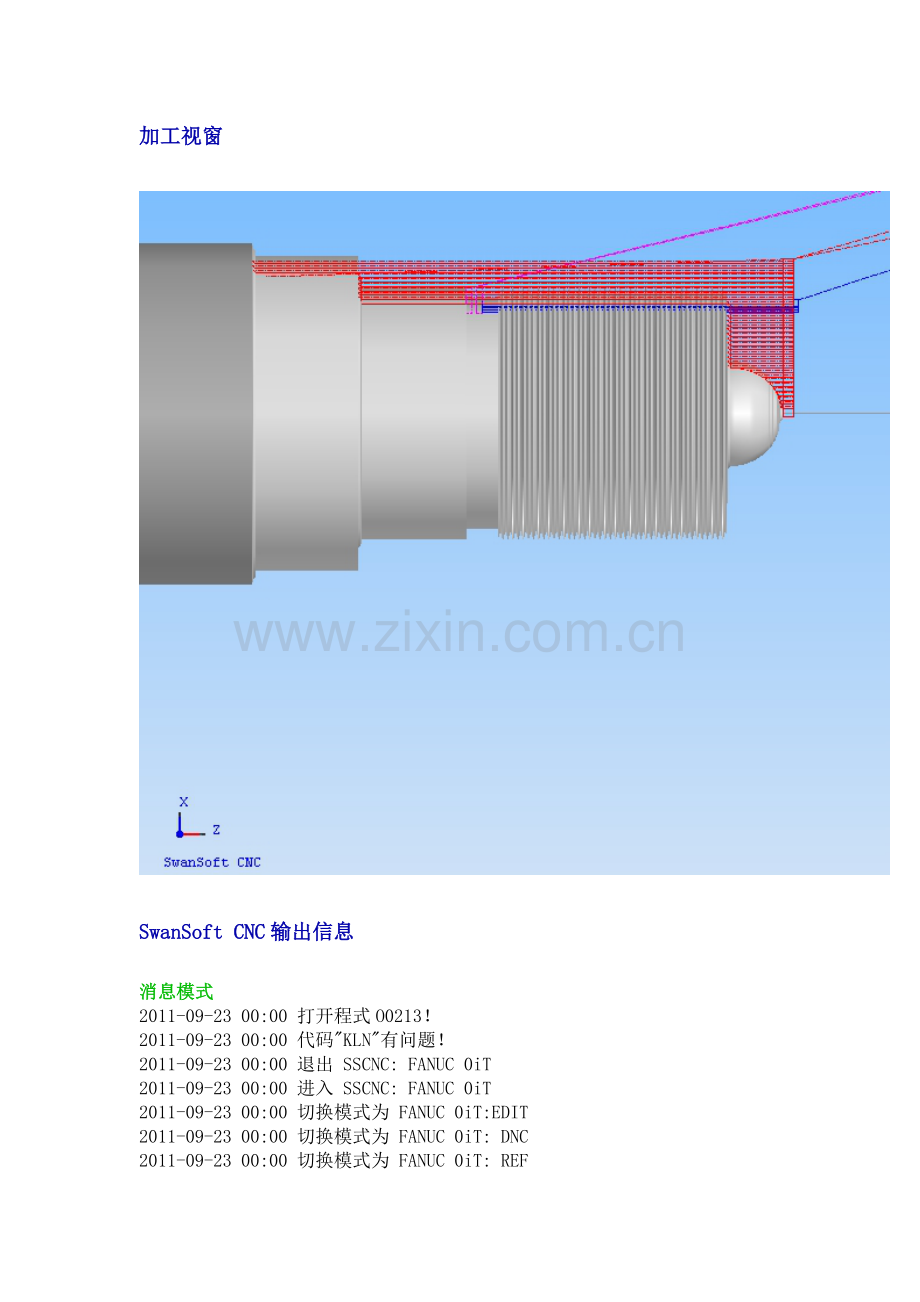

加工视窗

SwanSoft CNC输出信息

消息模式
2011-09-23 00:00 打开程式O0213！
2011-09-23 00:00 代码"KLN"有问题！
2011-09-23 00:00 退出 SSCNC: FANUC 0iT
2011-09-23 00:00 进入 SSCNC: FANUC 0iT
2011-09-23 00:00 切换模式为 FANUC 0iT:EDIT
2011-09-23 00:00 切换模式为 FANUC 0iT: DNC
2011-09-23 00:00 切换模式为 FANUC 0iT: REF
2011-09-23 00:00 X回到参考点
2011-09-23 00:00 Z回到参考点
2011-09-23 00:01 切换模式为 FANUC 0iT: MDI
2011-09-23 00:02 切换模式为 FANUC 0iT: REF
2011-09-23 00:03 切换模式为 FANUC 0iT:EDIT
2011-09-23 00:03 str
2011-09-23 00:03 打开程式O0321！
2011-09-23 00:03 新建程式O1569！
2011-09-23 00:13 切换模式为 FANUC 0iT:ATUO
2011-09-23 00:13 切换模式为 FANUC 0iT: MPG
2011-09-23 00:14 切换模式为 FANUC 0iT:ATUO
2011-09-23 00:14 NC启动
2011-09-23 00:15 切换模式为 FANUC 0iT:EDIT

评分模式
2011-09-23 00:00 进入 SSCNC: FANUC 0iT
2011-09-23 00:00 切换模式为 FANUC 0iT:EDIT
2011-09-23 00:00 切换模式为 FANUC 0iT: DNC
2011-09-23 00:00 切换模式为 FANUC 0iT: REF
2011-09-23 00:00 X回到参考点
2011-09-23 00:00 Z回到参考点
2011-09-23 00:01 切换模式为 FANUC 0iT: MDI
2011-09-23 00:02 切换模式为 FANUC 0iT: REF
2011-09-23 00:03 切换模式为 FANUC 0iT:EDIT
2011-09-23 00:03 str
2011-09-23 00:03 打开程式O0321！
2011-09-23 00:03 新建程式O1569！
2011-09-23 00:13 切换模式为 FANUC 0iT:ATUO
2011-09-23 00:13 切换模式为 FANUC 0iT: MPG
2011-09-23 00:14 切换模式为 FANUC 0iT:ATUO
2011-09-23 00:14 NC启动
2011-09-23 00:15 切换模式为 FANUC 0iT:EDIT
当前得分:100/100

SwanSoft FANUC 0iT 数控报告

工件信息

棒料
直径: 68.000
长度: 200.000
材料:08F 低碳钢

数控NC代码

O1238
N010T0101
M03S1000
G50S1200
G96S980
G00X70Z2
G71U2R1
G71P1Q2U2F0.25
N1G00X0
G01Z0
G03X40Z-58.17R36
G02X40W-30R30
G01W-15
X64
N2Z-128.17
G70P1Q2
G00X200Z200
T0606
M03S600
G50S450
G96S350
G00X70Z-104.17
G75R1
G75X40Z-108.17P1200F0.1
G00X200Z200
M30

加工视窗

SwanSoft CNC输出信息

消息模式
2011-09-23 15:14 进入 SSCNC: FANUC 0iT
2011-09-23 15:14 X回到参考点
2011-09-23 15:14 Z回到参考点
2011-09-23 15:15 切换模式为 FANUC 0iT: MDI
2011-09-23 15:15 切换模式为 FANUC 0iT: REF
2011-09-23 15:16 切换模式为 FANUC 0iT:EDIT
2011-09-23 15:17 新建程式O1238！
2011-09-23 15:17 切换模式为 FANUC 0iT: REF
2011-09-23 15:17 切换模式为 FANUC 0iT:ATUO
2011-09-23 15:17 NC启动
2011-09-23 15:19 切换模式为 FANUC 0iT:EDIT
2011-09-23 15:20 切换模式为 FANUC 0iT: JOG
2011-09-23 15:21 切换模式为 FANUC 0iT:ATUO
2011-09-23 15:21 NC启动

评分模式
2011-09-23 15:14 进入 SSCNC: FANUC 0iT
2011-09-23 15:14 X回到参考点
2011-09-23 15:14 Z回到参考点
2011-09-23 15:15 切换模式为 FANUC 0iT: MDI
2011-09-23 15:15 切换模式为 FANUC 0iT: REF
2011-09-23 15:16 切换模式为 FANUC 0iT:EDIT
2011-09-23 15:17 新建程式O1238！
2011-09-23 15:17 切换模式为 FANUC 0iT: REF
2011-09-23 15:17 切换模式为 FANUC 0iT:ATUO
2011-09-23 15:17 NC启动
2011-09-23 15:19 切换模式为 FANUC 0iT:EDIT
2011-09-23 15:20 切换模式为 FANUC 0iT: JOG
2011-09-23 15:21 切换模式为 FANUC 0iT:ATUO
2011-09-23 15:21 NC启动
当前得分:100/100
