MCU自动远程测量系统方案

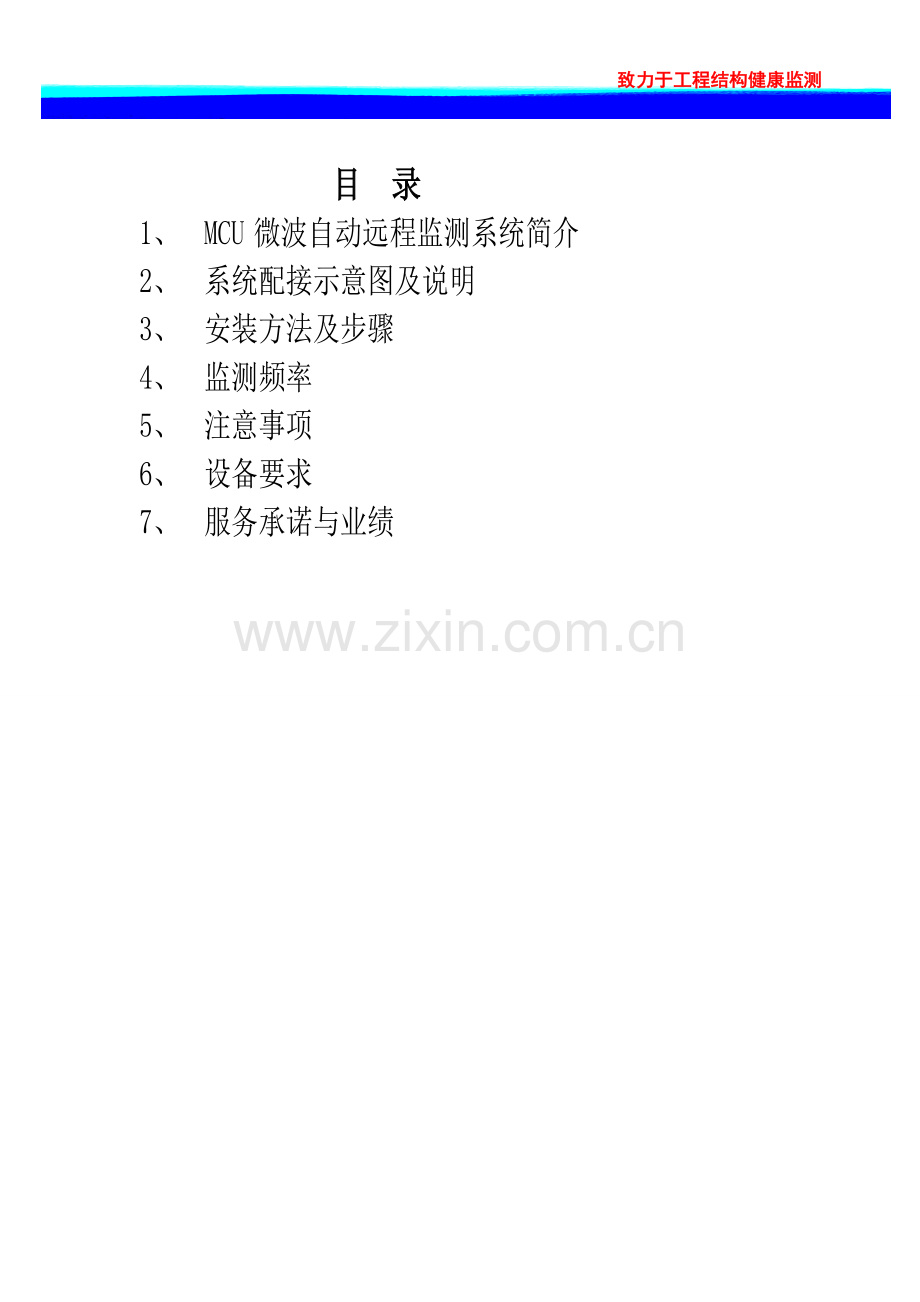

目 录
1、 MCU微波自动远程监测系统简介
2、 系统配接示意图及说明
3、 安装方法及步骤
4、 监测频率
5、 注意事项
6、 设备要求
7、 服务承诺与业绩

一、MCU微波自动远程监测系统

(一)、MCU自动远程监测系统技术组成
1、 系统组成
MCU微波自动远程监测系统主要由：检测元件、无线自动监测控制系统（MCU采集模块、无线收发模块、供电模块）、上位机自动接收数据处理系统组成。
2、 检测元件
为了准确记录和统计温度和应变参数，采用国际先进的热敏电阻温度传感器（1K、2K、5K等，根据用户自行选择）测量温度范围：－50℃～＋150℃，常用工作温度范围：－27℃～＋80℃，精度：±0.1％ofF.S
3、 MCU微波自动监测控制系统
SZZX-MCUxx多点自动温度远程测试系统是一种功能强大的分布式全自动多点静态远程网络数据采集系统。由采集模块（MCU）、微波通讯模块、系统软件及相关配件组成。系统采用分布式结构，最大可组成由256个采集模块（MCU）集成的自动化数据测试系统，测试现场在荒郊野外无电力供应时，可采用汽车蓄电池供电，而其他时间处于休眠状态，以减少电源的消耗。以保证长期时间连续供电。系统采用无线微波数据传输方式,运用近程无线载波(五公里内)进行传输，这样极大的提高了系统的灵活性并避免了对施工的影响，采用全密封设计，防水防潮、防雷击。适应各种场所的自动化工程检测项目，可广泛应用于超高层建筑、核电、桥梁、水利、水电、铁路、大坝、公路等工程领域的长期无人值守的自动化监测。

（1）、MCU采集模块
MCU采集模块SZZX-MCU16型的16个采集,SZZX-MCU32型的32个采集通道，可接各种类形的钢弦式传感器（含国外传感器）。模块采用高精度的16位AD模块，测量精度高。可自动定时测量采集数据、自动数据存储。也可人工实时采集。
（2）、通讯模块
传输方式采用近程无线载波（五公里内），通讯模块采用国际先进的工业通讯模块, 工作稳定, 无需布线使用方便, 不收通讯费成本低 。

4、 上位机自动接收数据处理系统
上位机自动接收数据处理系统由无线微波收发仪、计算机、打印机及相应处理软件所组成。
无线收发仪内置通讯模块、CPU、存贮器等，可与计算机连接工作，也可脱机独立工作。无线收发仪自行接收无线采集单元传递上来的数据并自动保存，同时将计算机设置的有关参数传递给无线采集单元。
计算机与无线收发仪通过RS232串口连接，完成无线收发仪及无线采集单元的参数设置。读取无线收发仪内保存的由无线采集单元上传的测量数据。以数据库文件及文本文件保存，同时可形成EXCEL文档，用户可根据实际情况作相应计算处理。此外，还要根据用户要求打印过程曲线及数据报表。

(二)、基本参数
A、测量温度范围：－20℃～＋130℃ 精度:0.5℃
B、测量频率范围:600HZ～3500HZ 灵敏度：1με（0.1Hz）
C、测量位移范围：50mm—20mm 精度:0.01mm

(三)、使用
微波无线模块，在无强磁场干扰的区域，您可在五公里范围内任何地方下载数据，无需到达现场。

图2　　无线数据传送示意图

二、系统配接示意图及说明

（一）MCU自动远程监测系统示意图：

（二）产品名称、数量、规格及报价如下：
微波无线采集：
产品名称
型号
数量
单价(元)
备注
自动测量单元ffqb 元
SZWT-MCU32
1台
70000元

无线摇控主机
SZWX-MCU
1台
50000元

系统软件

1套
50000元

三、安装方法及步骤
自动远程监测由设计布点、元件埋设、自动化采集单元的安装、无线数据下载、数据处理与分析等步骤组成。工作流程如下：
根 据 设 计 制 订 监 测 方 案
选 择 检 测 元 件 与 数 量
布 点
结 合 工 程 安 装 元 件
读 取 初 读 数
安 装 自 动 化 无 线 采 集 单 元
设 置 无 线 采 集 单 元 系 统 参 数
无 线 采 集 单 元 自 动 定 时 测 量
无 线 数 据　定 时　传 送
上 位 机 数 据 接　收
上 位 机 数 据 处 理 与 分 析
数 据 处 理 与 分 析 结　果　打　印

自动远程监测系统工作流程图

四、监测频率
观测阶段
观测频次
施工期间
按照客户要求设定采集间隔时间
五、注意事项
1、 施工期间注意导线和仪器安装的保护；
2、 传感器初始读数的准确；
3、 MCU采用微波传送须保证不在强磁干扰的环境下；
4、 保证工作电源的持续稳定；
六、 服务承诺与业绩
（一）售后服务承诺书
1、所有硬件实行“三包”政策；
2、设7*24小时服务电话；
3、48小时现场解决故障；
4、首次免费现场指导安装，培训。
（二）业绩展示和部分客户单位
1、部分业绩展示
京沪线：苏州制梁场 徐州制梁场、贾汪制梁场 常州制梁场
泰安制梁场 长清制梁场 沧州制梁场、泊头制梁场、唯亭制梁场、曲阜制梁场、静海制梁场 大兴制梁场 邹城制梁场 广阳制梁场 青县制梁场、镇江制梁场 栏杆制梁场
沪宁线：高资制梁场 戚墅堰制梁场 镇江制梁场 昆山制梁场 慧山制梁场 等
武广线、哈大线等部分标段制梁场
津秦线：唐山制梁场、中铁大桥局塘沽制梁场
石武线：新乡制梁场 漯河制梁场 许昌制梁场 临颍制梁场 信阳制梁场 确山制梁场
京石线：定州制梁场 清苑梁场 正定制梁场 涿州制梁场
厦深线：长沙湾制梁场 铁铺制梁场 砂溪制梁场 诏安制梁场
沪杭线：金山制梁场 松江制梁场 嘉兴制梁场 桐乡制梁场
杭甬线: 绍兴制梁场 余姚制梁场 宁波制梁场
宁杭线：余杭制梁场 德清制梁场 长兴制梁场 上坊制梁场
杭长线：柯城制梁场 高安制梁场 袁州制梁场
2、部分客户单位
清华大学、吉林大学、同济大学、北京铁科院、华中科技大学土木工程检测中心、华南理工大学
重庆大学、重庆交通大学、湖南大学、中南大学、中南铁道学院、长沙理工大学、中南林学院
浙江大学空间结构中心、重庆交通科研设计院有限公司结构动力工程所、广西交通科研设计院、贵州省大坝安全监测中心
浙大土木工程测试中心、北京交通公路研究所、武汉理工大学、重庆交通科学院
西安长安大学、武汉理工大学交通研究所、华中科技大学、福州大学土木工程学院
中交第二航务工程局、湖南城市学院；
中铁十七局、中铁大桥局六公司、中铁十三局、中铁十九局、中铁二十一局 中铁十八局
中铁十五局、中铁十四局、中铁十二局、中铁十一局、水电七局、水电八局
中建五局
广州港湾工程质量检测有限公司、湖南路桥建设集团公司、浙江广厦建设集团有限责任公司
中建商品混凝土成都有限公司
部分业绩工程项目：
武广高铁（隧道、路基）
湛江港宝满集装箱码头一期工程地基处理工程
四川毛儿盖水电站
临湘市桃矿渔潭尾矿库（实施中）
哈大高铁（实施中）
南广线（实施中）
沪杭线（实施中）
宁杭线（实施中）
石武线（实施中）
云桂线（实施中）
京石线（实施中）
夏深线（实施中）
广深港福田站（实施中）
长沙地铁2号线
